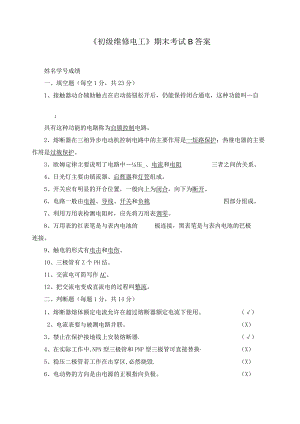

初级维修电工期末考试B答案姓名学号成绩一、填空题（每空1分，共23分）1、接触器动合辅助触点在启动按钮松开后，仍能保持闭合通电，这种功能叫自；具有这种功能的电路称为自锁控制电路。2、熔断器在三相异步电动机控制电路中的主要作用是一短路保护；热继电器的主要作用是过载保护。3、欧姆定律主要说明了电路中压_、电流和电阻三者之间的关系。4、日光灯主要由镇流器、启辉器和灯管组成。5、开关应有明显的开合位置，一般向上为闭合，向下为断开。6、电路一般由电源、导线、开关和负载四部分组成。7、利用万用表检测电阻时，应先将万用表调零。8、万用表的红表笔是与表内电池的极连接，黑表笔是与表内电池的巴极连接。9、触电的形式有电击和电伤。10、三极管有Z个PH结。11、交流电可简写作AC。12、把交流电变成直流电的过程叫整流。二、判断题（每题1分，共14分）1、熔断器熔体额定电流允许在超过熔断器额定电流下使用。（）2、电流表要与被测电路并联。（X）3、禁止在保护接地线上安装熔断器.（）4、在实际工作中,NPN型三极管和PNP型三极管可直接替换（X）5、稳压二极管若工作在击穿区,必然烧毁.（X）6、电动势的方向是由电源的正极指向负极。（X）7、无触点开关是位置开关的一种。（）8、电路有通路、短路、断路三种工作状态。（）9、规定以负电荷移动的方向为电流方向。（×）10、改变参考点，电路中各点的电位也随着改变。（）11、稳恒直流电流的大小和方向都不随时间变化。（）12、使用电流表时，要将电流表并入被测电路。（X）13、依据三极管内部结构的不同，分为NPN型和PNP型两类。（）14、二极管工作在反向击穿区。（X）三、选择题：（每题1.5分，共18分）1、4只16Q的电阻并联后等效电阻为（C）。A.64B.16C.4。D.82、单相正弦交流电压的最大值为31IV,它的有效值是（B）。A.200VB.220VC.380VD.250V3、磁感应强度的单位是（C）。A.安匝B.安匝/米C.特D.韦4、变压器在传输电功率的过程中仍然要遵守（C）oA.电磁感应定律B.动量守恒定律C.能量守恒定律D.阻抗变换定律5、关于变压器,下列说法错误的是（D）。A.变压器是一种静止的电气设备B.变压器用来变换电压C.变压器可以变换阻抗D.变压器可以改变频率6、电压互感器实质是一台（C）。A.电焊变压器B.自耦变压器C.降压变压器D.升压变压器7、万用表欧姆挡的红表笔与（B）相连。A.内部电池的正极B.内部电池的负极C.表头的正极D.黑表笔8、中间继电器的工作原理是（D）。A.电流化学效应B.电流热效应C.电流机械效应D.与接触器完全相同9、熔断器的额定电流是指（C）电流。A.熔体额定B.熔管额定C.其本身的载流部分和接触部分发热所允许通过的D.保护电气设备的额定10、属于气体放电光源的是（D）。A.白炽灯B.磨砂白炽灯C.卤鸨灯D.照明高压汞灯11、在振动较大的场所宜采用（D）。A.白炽灯B.荧光灯C.卤鸨灯D.高压汞灯12、属于热辐射光源的是（D）。A.汞灯B.微灯C.钠铭锢灯D.卤鸨灯四、简答题（共10分）1、使用电流表，电压表测量时应注意什么？（4分）答：（1）选择合适量程，当不知道被测电流大小时，应以最大量程开始；（2）接法，电流表断电串联接入电路、电压表并联接入电路；（3）电流表可带电接入测量，电压表两表笔接在电路元件的两点上；（4）电流表、电压表断电转换量程及档位。2、请列举出你所知道的五种继电器？（3分）答：时间继电器，中间继电器，电流继电器（欠，过），电压继电器（欠，过，零），速度继电器，热继电器，压力继电器，功率继电器，固态继电器。3、什么叫自锁控制电路？（3分）答：按下按钮电动机运转，当松开按钮后电动机仍可以连续运转，就叫做自锁控制电路。五、试分析电路（35分）（1）补图并试分析电路。（1）补齐电路图的欠缺结构，实现正反转继电控制功能。（12分）（2）该控制电路的功能是接触器互锁正反转控制线路。（2分）（3）若按下SB2电动机正转，则按下SB3电动机会没反应；按下SBl则电动机会停止。（3分）（4）控制电路中触点KM2常闭的功能是互锁，接触器辅助触点KM2常开的功能是自锁。（3分）（5）请阐述接触器互锁正反转控制线路的工作原理。（15分）工作原理：先合上电源开关QF1）正转控制按下正转按钮SB2,KMl线圈得电，KMl自锁触头闭合自锁，KMl联锁触头分断对KM2联锁，切断反转控制电路，KMl主触头闭合，电动机M启动连续正转。2）反转控制按下反转按钮SB3,KM2线圈得电，KM2自锁触头闭合自锁，KM2联锁触头分断对KMl联锁，切断正转控制电路，KM2主触头闭合，电动机M启动连续反转。3）停止按下停止按钮SBl,KMl或KM2线圈失电，自锁触头分断解除自锁，联锁触头恢复闭合，对应的接触器主触头分断，电动机M失电停转。
