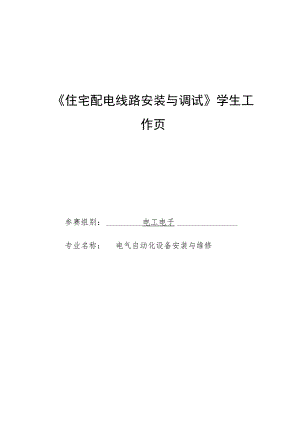

《住宅配电线路安装与调试》学生工作页.docx

住宅配电线路安装与调试学生工作页参赛组别：电工电子专业名称：电气自动化设备安装与维修学习任务一住宅配电线路安装与调试【学习任务描述】某日，装修公司业务部接到客户小王关于他家安装配电线路的业务，该套住房位于XX小区C区2栋501,面积约60平米（一室、一厅、一厨、一卫,毛坯房），电度表及入户线已由供电部门装好，配电盘位置已预留，部分线管已预埋。此项工作由公司工程部负责，工程部安排维修电工班的电工完成此项工作。此项工作采用暗敷工艺完成用电线路的敷设与配电盘的安装，并在20天内完成施工。要求按照客户的装修图纸和任务要求制定安装计划，并提交部门主管确认后方可实施。作业过程应严格按照国家安全用电实施细则以及电气布线操作规程等规范要求。完成施工后，要进行认真的测试与必要的检修。在确认无误后，根据低压配电设计规范GB50054-201K住宅设计规范GB500962011等国家标准，请客户小王现场通电验收。验收结束后，填写任务单的验收项目，交付项目完工报告。【学习目标】（1）能按照要求做好学前准备，能识读小区配电系统图，简要叙述家庭配电线路安装内容和要求。（2）能根据客户要求，遵循低压配电设计规范GB50054-201K住宅设计规范GB500962011国家标准，制定配电方案。（3）能按照配电方案，制定配电线路安装工作计划，养成事先计划的工作习惯。（4）能按企业管理规定从仓库中领取常用电工工具、仪表、安装工具、劳动保护用品和材料，为实施配电线路的安装与调试做好准备。（5）能正确使用工具、材料与劳动保护用品，养成爱护设备、工具的习惯。（6）能通过老师、小组审定计划提出的修改意见，完成工作计划，培养发现问题与分析问题的能力，认真严谨、精益求精的工作态度。（7）按照国家安全用电实施细则以及电气布线操作规程等规范要求，正确安装配电线路。（8）能在教师指导下，进行配电线路的检测，完成客户验收工作，并及时清扫场地，归置物品。（9）能展示、评价配电线路安装与调试各个阶段成果，并依据评价结果，做出相应反馈。（10）能与小组成员协调合作，共同完成任务，并形成总结。【基准学时】52课时【工作流程与活动】学习活动1：明确任务学习活动2：制订计划学习活动3：审定计划学习活动4：实施计划学习活动5：过程控制学习活动6：验收总结学习活动1：明确任务【学习目标】1、能按照要求做好学前准备，能识读小区配电系统图，简要叙述家庭配电线路安装内容和要求。【基准学时】6课时【学习内容】一、阅读任务书，明确任务要求。1 .通过划关键词和口头复述工作任务以明确任务要求，并填写下表。表1工作任务内容与要求序号工作任务内容工作任务要求123452 .查阅相关资料，陈述什么是住宅配电线路；识读小区配电系统图,说明配电线路安装与调试的内容。小区配电系统图小区变配电室配电所输入电压楼宇总配电箱楼宇总配电箱要与小区内的建筑数量相一致.楼层配电箱W3生间插座01-空调用户配电盘3 .以小组为单位制作一份宣传海报，介绍家庭用电安全与配电线路的基本知识，给全校师生做一次知识普及。二、制定家庭配电线路安装与调试工作分工。1 .查看附录1小词典，将个人新学习到的电度表、配电设备的图片与名称对应起来，说明用途，并制作成卡片，每小组制作不少于6张。2 .根据住宅设计规范GB50096-2011中电气部分，以小组为单位制作一份配电线路安装任务分工表，明确各项目的具体负责人。三、教师点评1 .找出各组的优点点评。2 .展示过程中的不足点评，改进方法。3 .整个任务中出现的亮点和不足。学习拓展：查看小词典(附录1),回答以下问题。电表(1)家庭插座经常插拔一些电器，电热水淋浴等装置也存在何种危险，这种情况应该采取何种保护？(2)在某一个插座板上连接了过多的电器，超过了电线等承受能力,可能引起何种后果，这种情况应该采取何种保护？(3)年代较久的冰箱洗衣机等外壳及导线带电泄漏，可能引起何种后果，这种情况应该采取何种保护？(4)雷击的危害是非常严重的，影响范围也比较大。这种情况应该采取何种保护？【学习评价】评价记录表项目内容项目分值自评(25%)小组(35%)教师(40%)学前准备10明确工作任务10知识普及海报10制定工作分工10复述书面内容10职业认知10安全意识10图示化能力10协调能力10分析问题能力10合计总分学习活动2：制订计划【学习目标】1 .能根据客户要求，遵循低压配电设计规范GB50054-2011.住宅设计规范GB500962011国家标准，制定配电方案。2 .能按照配电方案，制定配电线路安装工作计划，养成事先计划的工作习惯。3 .能按企业管理规定从仓库中领取常用电工工具、仪表、安装工具、劳动保护用品和材料，为实施配电线路的安装与调试做好准备。4 .能正确使用工具、材料与劳动保护用品，养成爱护设备、工具的习惯。【基准学时】12课时【学习内容】一、小组活动：制定配电方案1.根据阅读材料的提示，与客户交流沟通，确定各房间的插座、开关的数量和位置。请画出插座、开关布局图，并把插座、开关的数量与位置填入表，各组制作展板展示。房间名称插座开关型号位置数量型号位置数量阅读材料：(I)卧室插座数量与位置。卧室是我们的主要活动场所，家用电器比较多，需要开关插座的数量也相对较多。开关方面，很多时候一进卧室就需要开灯，因此照明开关宜安装在门口距离地面约1.5处，这样可以保证我们在需要光明的时候第一时间找到开关。如果有条件的话，还可以考虑将此开关设计为双控开关，以便同时控制走廊的照明。床头两侧可以各安装一个照明开关，这样我们起床或者准备睡觉的时候不用再走到门边去开关灯。插座方面，我们建议全部房间的插座都采用五孔插座。不同的家用电器所需要的插座类型不同，有两插有三插，全部采用五孔插座一方面可以让我们灵活地使用不同的电器，另一方面也可以增加同时用电电器的数量，一举两得。炎炎夏日，卧室里没有空调怎么能行。空调的负载较大，在使用中可能会影响其他家用电器，因此要为空调单独预留一个插座，容量一般选用16Ao插座的位置要根据预设摆放空调的位置来规划，壁挂式空调的插座建议安装在距离地面1.8m左右处，尽量靠近室外机悬挂的位置。而柜式空调插座宜安装在离地约30Cnl处，方便插拔的同时也比较美观。坐在书桌前、床上使用电脑或者手机是很多人的习惯，因此可在床头和书桌附近预留一到两个插座，方便我们给手机、台灯、电脑等充电，高度离地约30cm。如果你会经常打扫房间，或者你想要在卧室里享受家庭影院的畅爽感觉，可以考虑在床的对面预留两到三个插座供吸尘器、电视机等电器使用。(1)客厅客厅也是我们停留时间较长的地方。开关方面，建议可安装一个双回路吊灯控制开关和一个双控玄关开关，如果计划安装饰灯的话,可再多预留一个开关。插座方面，除了在卧室安装空调外，很多人也会选择将空调安装在客厅里，因此一个单独的空调插座是必须的。吹着空调的同时或坐、或躺在沙发上看电视、看电影，那感觉真是太惬意了。为此我们就要在电视机附近建议预留两到三个插座，供电视、机顶盒或游戏机等使用。插座的高度要根据电视是挂墙还是台式以及电视柜的高度来确定，建议可以选择放在电视的下方离地面约30Cm处，不影响整体美观程度的同时也方便插拔。考虑到我们可能会在沙发上看书或者使用手机电脑等电子设备,沙发附近可考虑预留两个插座方便充电。(2)餐厅家庭布局中如果餐厅是单独划分出来的区域，一个单控照明开关必不可少。如果我们想在室外漫天大雪的时候在室内美美地吃上一顿火锅，那就要为电磁炉或者电火锅预留一到两个插座，可以选择放在距离地面约30CnI处。（4）厨房厨房的家电很多，对开关插座合理的规划可以让下厨之人在施展功力的时候更加便捷舒适。厨房的照明需要我们预留出一个开关，而插座的数量可视电器的多少进行确定，或者大家也可以选择几个带开关的插座，用时开不用时关，省电又安全。油烟机需要一个单独的插座。插座的位置建议根据厨柜设计，安装在距地L82m的高度，这样油烟机的烟管不会影响到插座的使用。冰箱的插座在规划时要先确定冰箱的位置，不能影响到正常的开关门。冰箱在使用时，背部约30Cm高处经常会散发出大量的热量，如果冰箱的插座安装在这里，会加速电路的老化。又考虑到冰箱的电源线长度一般在1.2m左右，因此冰箱的插座最好是安装在距离地面0.5Im之间的位置。厨房里还可能会用到如微波炉、消毒柜、电饭煲、小烤箱、榨汁机、电水壶和电磁炉等这些电器，需要预留一定数量的插座方便使用。需要特别提醒的是：厨房的开关、插座要避免安装在燃气灶周围,以免发生危险和事故Q(5)卫生间卫生间的开关可选择三联开关安装在门外，一个开关可以同时控制照明、浴霸和排风扇，十分便捷。插座方面，如果想要安装智能马桶，那么请记得在后面的墙壁上预留一个插座。热水器的插座出于防水防雾防电的考虑最好选用带开关的插座，可在距离地面L4L5m处安装，并宜远离出水口，避免被水喷溅而产生短路危险。洗衣机的插座同样建议安装在洗衣机上方距离地面1.21.5m处,这是因为近地面比较潮湿，容易引发插座出现漏电等安全问题。台盆镜旁可设置插座方便我们使用电吹风机和电剃须刀，距离地面1.51.6m为宜。考虑到卫生间是人们起居生活用水最多的地方，在安装卫生间的开关插座时建议安装防溅盒，避免人们在沐浴和其它用水时发生危险。2.阅读住宅设计规范GB500962011,征求客户的意见，划分室内配电支路，并绘出室内配电系统图。3.计算用电负荷，确定电气设备的型号。(1)计算各支路用电负荷，确定支路断路器的型号。将支路中所有的家用电器的功率相加即可得到支路全部用电设备在使用状态下的实际功率值，然后根据计算公式(I三PU)计算出支路用电负荷以及用户的总用电负荷。支路名称总功率(W)满负荷用电（八）断路器类型断路器型号照明支路插座支路厨房支路卫生间支路空调器支路柜式空调器(2)计算总用电负荷，确定总断路器的型号。通常家庭中的电器设备不可能同时使用，并且在考虑用电节能的情况下，家庭用电负荷不能取所有设备负荷的总和，通常应取最大用电负荷的60%-70%o小资料：断路器不带漏电保护的断路器是在家庭供电系统中应用最多的设备，只具有过流保护功能，常见的单进单出断路器(IP)和双进双出断路器(2P)o带漏电保护的断路器又称为漏电保护器(DPN),是家一种防止电器漏电事故发生的保护器件。当漏电电流超过30mA安时，漏电附件自动拉闸断电，防止引起触电伤亡或火灾事故。I不带漏电保护的断路骞II/潟电保护的断路器|第一个D为断路器产品代号：笫：个字母为 类型：'W-小力能式断路器：-WX- 式不力他式限流型断路器:-Z-我示勿料 外壳式断路器：“ZX-溺料外壳式限流断 路器：-ZL-衣小漏电保护式断路器：-SL-次小快速断路器：代小:火磁 断路器(开关)。DZ47-63C25断路器 型号标识T表示照明保护型 25w为断路溺款定电流-47-为设计序号：“63”为架光等四额定电流 ? 小63 A。会 kJ G0iO93 IEceog（3）确定电能表的型号，并说明选择依据。小资料：电能表简介及选择单相电能表是使用最广泛的用电量计量仪表，用于计量用电的有功电能数值。在我国，正在使用的恐怕不止几亿个。该表俗称为“电度表”，也简称为“电表”。电能表有传统的电磁转盘型和新式的电子数字显示型两大类，另外还分插卡、预付费式等多种类型。下图给出了单相和三相电能表外形示例。（a）转盘式单相表（b）数字显示三相表选择电能表的依据有两个：一个是额定电压，另一个是额定电流(习惯称为标定电流)。我国单相电源电压一般为220V,所以电能表的额定电压也应为220Vo额定电流的选择应根据所带用电设备的总电流值，电能表标定的额定电流应不小于该总电流值，但为了保证仪表的准确度，也不应大于用电总电流值的4倍。在用电设备全为电阻性负载时，用电总电流值可用所用电器总功率(有功功率)除以额定电压求得。当额定电压UN为220V,功率PN的单位为kW时，用电总电流值L（八）应为IZ=1000PzUz=1000P2204.4545Pn5Pn简单计算时，可用Iz5Po此时总电流等于总功率除以额定电压再除以用电负载的总功率因数cos6(0.80.9),所以其电流要大于上式计算的结果，一般大IOk20%。所以按总功率的5倍计算用电的总电流值应该是比较合理的。这就是口诀中“计算用电总电流，千瓦总数乘以五”的来历。但考虑到所有电器不会同时使用的现实，以及电能表4(或2)倍标定电流值的“过载”能力，为了节约购置电能表的投资，核算选择电能表额定电流的数值不应按上述计算的总电流数值。实践证明，按功率千瓦总数的3倍即可满足要求。在仪表的表盘上标出的电流值有两个，其中一个放在括号内，例如5(20)Ao两个数值均成倍数关系，一般为2倍或4倍。其中括号外的数值较小，叫做标定值，或称为额定值，是选择配套电路电流的主要依据，也是保证仪表准确度和正常工作的电流值；括号内的数值较大，叫做允许过电流值，仪表可在其范围内工作，但其准确度将不能保障，并且不适宜长期使用。4.考虑导线的安全电流、机械强度和额定电压，查电工手册，确定导安装用存线 布线用步纹 软导线线规格。存”类型（字母）-标称做Ififi数字）单位：mm-绝绛材料（字明配乙如帮料）名称导线类型材料绝缘材料截面积（mm2）干路照明支路插座支路厨房支路卫生间支路空调器支路柜式空调器导体材料（字明（纲芯5.各组演示家庭配电方案。二、按照配电方案，制定工作计划。以制定工作现场管理看板的形式展示工作计划，小组进行阐述。1.阅读企业管理规定，列出注意事项。2.根据任务要求，对小组成员进行分工。工作内容工作时间人员备注3.列出工具清单名称型号规格数量4.列出材料清单名称型号规格数量【学习评价】评价记录表项目内容项目分值自评（25%）小组(35%)教师（40%）积极参与10配电方案合理10工作现场管理看板10工具材料清单10遵循国家标准10遵守工作规范10沟通能力10工作计划10使用工具10爱护设备工具10合计总分学习活动3：审定计划【学习目标】能通过老师、小组审定计划提出的修改意见，完成工作计划，培养发现问题与分析问题的能力，认真严谨、精益求精的工作态度。【基准学时】6课时【学习内容】一、修订工作计划。下发上节课收集的工作计划，要求每个同学们认真阅读老师修改意见。小组长组织同学们按照老师的意见修改计划,记录修改方案。填写问题分析表格。序号问题描述问题分析解决方法12345二、小组审议。小组长主持，讨论本组每位同学的修改情况。凡组内多数同学认定不合格者需返工，直至小组审定合格。序号问题描述问题分析解决方法12345三、教师审定。老师当场对同学修改好的工作计划进行再次审定。合格的，签署同意实施的审定意见。不合格的发回，要求同学根据老师提出的修改意见再次修订。序号审核结果问题描述修改建议12345四、小组再次审议。小组长主持，讨论本组每位同学的修改情况。凡组内多数同学认定不合格者需返工，直至小组审定合格。序号审核结果问题描述修改建议12345五、教师再次审定。老师当场对同学修改好的工作计划进行再次审定。直到全班同学的工作计划都通过审定。【学习评价】评价记录表项目内容项目分值自评(25%)小组(35%)教师（40%）理解能力10发现问题能力10分析问题能力10善于思考10语言表达准确10认真严谨工作态度10小组审议提问10工作计划修改效果10小组审定建议10沟通能力10合计总分学习活动4：实施计划【学习目标】按照国家安全用电实施细则以及电气布线操作规程等规范要求，正确安装配电线路。【基准学时】18课时【学习内容】一、在教师的指导下，独立核对派发的材料材料名称、型号、数量,填在下表。序号材料名称型号数量二、观看配电线路安装与调试的视频。在教师的示范指导下，完成配电线路的安装。1 .查找网络资料，画出插座、开关接线图，并叙述安装步骤。小组讨论：导线连接点的处理，哪种方式好？为什么？(a)将导线连接点放在插座内(a)(b)(c)2 .小组讨论：比较常见的两种配电箱制作方案的优缺点。简要写出讨论结果。入线火饯二出校按照明线HX接物座线路3 .查阅电气装置安装工程抵押电气施工及验收规范GB50254-2014,简述配电箱安装规范。4 .观察图片，简叙电能表的接线方法。(1)若将进(由电源端来为进)、出(去向负载端为出)两条相线接颠倒，会产生什么后果?(2)接相线的部位有一个小的连接片，它是连接表内电流线圈和电压线圈的，若拆下，会如何？(3)电能表接线的注意事项是什么？5 .搜索网络资料，叙述电线管预埋布线施工方案。(1)预埋管路有关规范及施工程序(2)PVC电线管预埋施工工艺(3)穿线三、各组拍摄过程照片，写一份配电线路安装与调试指南。四、教师点评1 .找出各组的优点点评。2 .展示过程中的不足点评，改进方法。3 .整个任务中出现的亮点和不足。【学习评价】评价记录表项目内容项目分值自评(25%)小组(35%)教师（40%）仪容仪表10派发材料核对单填写情况5配电线路的安装质量15安装指南编写质量15工作环境5积极合作10吃苦耐劳10严格执行工艺文件10工作效率10工作认真负责10合计总分学习活动5：过程控制【学习目标】能在教师指导下，完成配电线路的检测，并及时清扫场地，归置物品。【基准学时】12课时【学习内容】一、请根据以下阅读材料，制作一份配电线路安装自检表。要求各组制作展板展示。自检项目检查标准是否合格阅读材料：（一）房间配电检查1.单独设置专线空调、厨房、电热器、卫生间取暖器、电热水器。2.空开负荷量16A实际控制在150（W内，普通照明没问题。20A实际控制在200OW内，一般电视音响足够，但微波炉加热水器有点悬25A实际控制在2000W内，空调适用3匹，32A-实际控制在300OW内,空调适用4匹，40A-实际控制在450OW内。总结：入户总空气开关60A,照明10A,空调插座40A,其它的全用25Ao（二）电线的选择1 .电路线径进户线10平方，照明线1.5平方，普通插座2.5平方，空调线4平方。2 .厨房、卫生间用电较多且功率大，所有插座及浴霸电线最好都用4平方的。3 .强电导线的选择(1)绝缘良好的单股铜芯导线(2)电线最好都用熟胶线，耐腐蚀性强。(3)劣质的铜芯尺寸往往比正规厂的尺寸小，而外包绝缘皮厚。(4)真线外皮包得紧，用手搓外皮不会转动，假线外皮与铜导线会脱离。(5)注意工长爱耍小聪明，买线也是好坏掺着买。(6)火线“红色”，零线“黑色”，地线“黄色”或“蓝黄色”。(三)终端面板安装注意1.开关底边距地宜为1300mm,不要装在门背后空调的控制开关只能在电源端。在线路上是不允许加的。4 .插座：多多宜善；大功率电器如电烤箱等用16A插座；通常插座底边距地宜为300mmo挂壁空调插座底边高190Omnb电视机插座底边高650mm。脱排插座底边高2100mm,厨房插座底边高950mm,挂式消毒柜插座底边高1900mm,洗衣机插座底边高100Ommo5 .区隔：电源线及插座与电视线及插座的水平间距不应小于500mm。（四）墙面开槽、挖暗盒孔注意事项1、房屋内的承重墙是不允许开槽的。带有保温层的墙体在开槽之后，很容易在表面造成开裂。在地面开槽，更要小心不能破坏楼板，给楼下的住户造成麻烦。插座或者开关很难紧靠墙角，那里通常都是钢筋水泥浇筑的，不能刨槽。承重墙上如需安装暗盒，可以打掉批荡层，不能破坏内面钢筋结构。2、各种电路，都应该分开开槽走线，相互间不破坏。3、线槽应该横平竖直。这是为了以后电路检修知道埋的电管位置。4、吊灯自重3kg以上，先在顶板装后置埋件，再将灯具固定上。严禁装在木楔木砖上。（五）电线穿线、接线1.应该等到PVC管安装好后，再统一穿电线。现在工人都是边穿电线边接管，很难保证以后电线可以顺利的更换。6 .同一回路电线应穿入同一根管内，但管内总根数不应超过4根。管内导线的总截面积不应超过管内径截面积的40%o7 .穿入配管导线的接头应设在接线盒内，线头要留有余量150毫米。8 .接线应该是先进行涮锡，然后再用胶布缠绕7圈，绝缘带包缠应均匀紧密。9 .管内穿线应分色。火线红色，零线兰色或黑色，接地线为黄相间双色线。10 面向插座，上零下火或左零右火，接地为2.5平方的双色软线。11 连接开关、螺口灯具时，应该相线先接开关。12 有的装修公司不穿地线（用4分管，地线根本穿不进去），绝对危险。对于金属外壳的电器来讲，一旦漏电，谁碰到谁就是地线。13 电暖器安装不得使用普通插座，不得直接装在可燃构件上。14 .卫生间插座安装防溅盒。15 .在走线的位置作出标记。开槽埋线后，封墙前，拍照片留证（特别是厨卫）。完工后给出完整电路图，方便日后维修（六）插座数量的需求注意1.大客厅电视机的插座位置注意在电视机侧边，不是背后。空调插座尽量移近将来的空调位置，免得看到过长的电源线不好看。沙发边沿预留电话线口，电话旁预留插座以利于将来装子母机。沙发周围插座共2个，对应饮水机、暖茶壶、落地灯等。餐桌边缘或底下装2个电源接线口。以对应电饭锅、火锅、取暖器。2.厨房在不同部位预留插座，一定要稍有富余。电源接口距地不得低于50cm,避免因潮湿造成短路。抽油烟机插座1个，放在抽油烟机围板两侧距地2.15米处。冰箱处1个,放在冰箱左侧距地L3米处，以对应冰箱或微波炉。料理台处3个,以对应消毒柜、微波炉，电板煲等。水槽上方1个，以对应电热水箱水槽下方1个，以对应将来的净水器门框上方1个，对应将来煤气报警器16 卫生间插座装防溅盒,装在不易受到水浸泡的部位，如电热水器上侧。面盆附近留下23个插座以对应电吹风、电水壶等。面盆下的橱柜里面留一个。坐便器旁边1个，以对应将来取暖及以后装卫洗丽。镜前灯：可以留个线头，也可以留插座。电话插座一定选在坐便器左右，否则就没有安装意义了。17 卧室床头柜上方要安装5孔插线板带开关。电话插座要预留在床头柜的上方或侧方。床头墙壁安装2个带开关插座，对应台灯、手机充电、笔记本、电热毯等。梳妆台上方预留带开关的插座，以对应梳妆灯、吹风机等18 书房写字台上方安装五孔插座、电脑插座、电话插座等。书架处预留1个插座，以对应落地台灯、咖啡机等。写字台下方预留插座1-2个，以备电脑配套设备电源用。二、各组展示自检过程。三、教师点评1 .找出各组的优点点评。2 .展示过程中的不足点评，改进方法。3 .整个任务中出现的亮点和不足。【学习评价】评价记录表项目内容项目分值自评(25%)小组(35%)教师(40%)仪容仪表10自检项目表设计10自检项目表填写10仪表使用10电路检测10积极合作10吃苦耐劳10故障排除10工作效率10工作态度10合计总分学习活动6：验收总结【学习目标】能展示、评价配电线路安装与调试各个阶段成果，并依据评价结果,做出相应反馈。【基准学时】4课时【学习内容】一、根据验收标准与验收程序，设计一份客户现场验收单，各组制作展板展示。验收标准1.设计布线时，执行强电走上，弱电在下，横平竖直，避免交叉，美观实用的原则。2 .开槽深度应一致，一般是PVC管直径+10MM。3 .电源线配线时，所用导线截面积应满足用电设备的最大输出功率。一般情况，照明1.5平方，空调挂机及插座2.5平方，柜机4.0平方，进户线10.0平方。4、暗线敷设必须配阻燃PVC管。插座用SG20管，照明用SG16管。当管线长度超过15m或有两个直角弯时，应增设拉线盒。天棚上的灯具位设拉线盒固定。5.PVC管应用管卡固定。PVC管接头均用配套接头，用PVC胶水粘牢，弯头均用弹簧弯曲。暗盒、拉线盒与PVC管用锣接固定°电工验收程序_1 .电工在施工前应熟悉电路施工图纸或业主的要求，确保所有电器、开关、电话、电视、网络插座位置。2 .开关、暗盒定位按工程要求必须对称、纵横一致。3 .购买所有电线、电话线、电视线、网络线必须达到国家检测标准,杜绝产品不合格现象。4 .电路开槽布管、穿线、检查并测试。电线接头牢固无松动，用双层绝缘胶布缠紧，并在接头处留有检修口。5 .检查所有灯具开关是否灵活，插座面板有无松动，杜绝导电、漏电发生。6 .每组电路回路清楚可靠，符合用电要求，火线、零线、电线要分色或有明显标记。7 .请业主验收无问题签字后用水泥砂浆把所有线槽、暗盒封闭好，以确保瓦工正常施工。二、现场验收，并填写验收单。三、查找资料，列出学习任务总结的编写规范。以本次学习活动自己收获和改进为主题，写一篇总结。各组进行展示与评价。四、教师点评1 .找出各组的优点点评。2 .展示过程中的不足点评，改进方法。3 .整个任务中出现的亮点和不足。【学习评价】评价记录表项目内容项目分值自评(25%)小组(35%)教师(40%)仪容仪表10验收过程规范10验收程序正确10客户验收单填写10与客户沟通能力10善于沟通10总结到位10讲演能力10语言表达能力10协调合作10合计总分附录1小词典1.断路器断路器是指能够关合、承载和开断正常回路条件下的电流，并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。常见的种类有空气开关、漏电开关和双电源自动转换开关等。1）空气断路器A.概念空气断路器，是一种只要电路中电流超过额定电流就会自动断开的开关。它集控制和多种保护功能于一身，除能完成接触和分断电路外，还可以能对电路或电气设备发生的短路、严重过载及欠电压等进行保护，同时也可以用于不频繁地启动电动机。B.工作原理空气断路器的原理是当线路发生短路或严重过载电流时，短路电流超过瞬时脱扣整定电流值，电磁脱扣器产生足够大的吸力，将衔铁吸合并撞击杠杆，使搭钩绕转轴座向上转动与锁扣脱开，锁扣在反力弹簧的作用下将三副主触头分断，切断电源。另外，空气断路器还存在当线路发生一般性过载时，过载电流虽不能使电磁脱扣器动作,但能使热元件产生一定热量，促使双金属片受热向上弯曲，推动杠杆使搭钩与锁扣脱开，将主触头分断，切断电源。2）漏电保护开关A.概念漏电保护开关是指不仅能与其它断路器一样可将主电路接通或断开，而且具有对漏电流检测和判断的功能，当主回路中发生漏电或绝缘破坏时，还可根据判断结果将主电路接通或断开的开关。CHNT1.NOE7LE-e3F4.三?游kfB.工作原理漏电保护开关有一根地线接在用电器上，当电器出现漏电时，漏电流就会顺着地线流向漏电保护开关，漏电保护开关检测到这个电流的大小，超过漏保动作值，就会切断电源。C.作用当电气设备或线路发生漏电或接地故障时，能在人尚未触及之前就把电源切断。当人体触及带电的物体时，能在极短时间内切断电源，从而减轻电流对人体的伤害程度。可以防止因漏电而引起的火灾事故。3）双电源自动转换开关A.概念是一种主要用在紧急供电系统，将负载电路从一个电源自动换接至另一个（备用）电源的开关电器，以确保重要负荷连续、可靠运行。双电源自动转换开关广泛应用于医院、机场、码头、消防、冶金、化工等不允许停电的重要场所。2 .浪涌保护器A.概念在介绍浪涌保护器之前，先来介绍一下浪涌的含义。浪涌也叫突波，就是超出正常工作电压的瞬间过电压。本质上讲，浪涌是发生在仅仅几百万分之一秒时间内的一种剧烈脉冲。浪涌保护器，也叫防雷器，是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时，浪涌保护器能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害。B.工作原理浪涌保护器会将来自电源插座的电流输送给电源板上插接的多个电气和电子设备。如果产生浪涌或尖峰，使电压超过了可接受的级别，浪涌保护器会将多出来的电流转移到电源插座的地线。3 .电度表A.概念电度表又称电能表，指测量各种电学量的仪表。当把电能表接入被测电路时，电流线圈和电压线圈中就有交变电流流过，这两个交变电流分别在它们的铁芯中产生交变的磁通；交变磁通穿过铝盘，在铝盘中感应出涡流；涡流又在磁场中受到力的作用，从而使铝盘得到转矩（主动力矩）而转动。铝盘转动时，带动计数器，把所消耗的电能指示出来。这就是电能表工作的简单过程。电度表按原理分为感应式电度表和电子电度表，感应式电能表采用电磁感应的原理把电压、电流、相位转变为磁力矩，推动铝制圆盘转动。电子电度表电子式电能表运用模拟或数字电路得到电压和电流向量的乘积，然后通过模拟或数字电路实现电能计量功能。楼层配电箱QFJQFI()QElI20A20ARCD4300,I6OI-3005()0mQF620A支路断路器（单进的出）带漏电保护的断路器501空配电盘低压电源进线YJV-4×70+BV-×35FPC32QF532AI,-300mAQF4025A>I300mAWh5DDSX××415(60)A住户单相电度表BV-3×16EPC32室内;电盘用途照明I照明2空调1空调2空调3备用厨房插座然面管希BV3X2.5FPC20BV3X4FPC25BV3X2.5FPC20BV3X4FPC25DDSX××415<60)A客厅插座卧室插座BV3X2.5FPC20附录3电工工具介绍1、验电器它是用来判断电气设备或线路上有无电源存在的器具。分为低压和高压两种。低压验电器的使用方法a.必须按照图所示方法握妥笔身，并使窟管小窗背光朝向自己，以便于观察。如果是两根都发光则是交钿尖钳嘴夹持表面夹管口钳背刀口(a)笔式(b)螺钉旋具式b.为防止笔尖金属体触及人手，在螺钉旋具试验电笔的金属杆上，必须套上绝缘套管，仅留出刀口部分供测试需要。c.验电笔不能受潮，不能随意拆装或受到严重振动。d.应经常在带电体上试测，以检查是否完好。不可靠的验电笔不准使用。c.检
