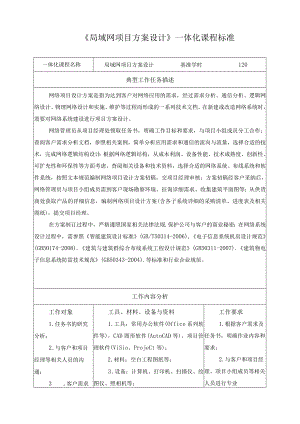

《局域网项目方案设计》一体化课程标准.docx
局域网项目方案设计一体化课程标准一体化课程名称局域网项目方案设计基准学时120典型工作任务描述网络项目设计方案是指为达到客户对网络应用的需求,经过需求分析、通信分析、逻辑网络设计、物理网络设计和实施、维护等过程而形成的一系列技术文档。在新建或改造网络系统时,需要对网络系统建设进行项目方案设计。网络管理员从项目经理处领取任务书,明确工作目标和要求,与项目小组成员分工合作;查阅客户需求分析文档,参照相关案例,简单分析应用需求和通信的流向与流量,选择合适的技术,完成网络逻辑结构设计;根据网络逻辑结构,从成本利润、设备性能、技术成熟度、创新性、可扩充性和环保性等方面考虑,查阅相关设备和技术资料,选择合适的网络系统、布线系统和软件系统,按照文本规范编制网络项目设计方案初稿,交项目经理审核;方案初稿经客户采纳后,网络管理员与项目小组成员需到客户现场勘察环境、征询详细需求、收集建筑平面图等;从供货商处获取产品的详细信息,编制网络项目设计方案(含各子系统详细的采购清单、进度表及相关图纸),提交项目经理。在方案制订过程中,严格遵照国家相关法律法规,保护公司与客户的商业秘密;在网络系统设计过程中,需参照智能建筑设计标准(GB/T50314-2006),电子信息系统机房设计规范(GB50174-2008).建筑与建筑群综合布线系统工程设计规范(GB50311-2007).建筑物电子信息系统防雷技术规范(GB50343-2004).等标准和行业企业规范。工作内容分析工作对象1.任务书的研究分析;2 .与客户和项目经理等相关人员的沟通;3 .客户需求分工具、材料、设备与资料1.工具:常用办公软件(Office系列软件等),CAD图形软件(AutoCAD等),项目管理软件(ViSio、ProjeCt等);2 .材料:空白工程图纸等;3 .设备:计算机、打印机、扫描仪、绘图仪、照相机等;工作要求1.根据客户需求及任务书,明确作业内容和要求;2.与客户和项目经理、项目小组成员等相关人员进行专业析文档和案例的查阅;4 .网络项目方案的设计(应用需求、流向流量的分析,查阅相关设备和技术资料,网络技术、网络系统、布线系统和软件系统的选择);5 .客户现场环境的勘察、详细需求的征询、建筑平面图等资料的收集;6 .网络项目方案的编制与提交;7 .项目的安全性、功能性、经济性、使用价值、环保性和创新性的评估。4.资料:客户需求技术文档、相关案例、项目方案设计模板、场地建筑图纸、智能建筑设计标准(GB/T50314-2006)国际综合布线标准(TIA/EIA568-B)、电子信息系统机房设计规范(GB50174-2008)电子计算机场地通用规范(GB/T2887-2000)、建筑与建筑群综合布线系统工程设计规范(GB50311-2007).建筑物电子信息系统防雷技术规范(GB50343-2004).信息系统安全等级保护基本要求(GB/T22239-2008)o工作方法信息检索法、项目开发法、需求分析法、项目管理法等。劳动组织方式由网络管理员统筹,协同项目小组成员共同完成。从项目经理处领取任务书,明确工作目标和要求,与项目小组成员分工合作;项目设计方案初稿交项目经理审核;从供货商处获取产品信息,编制网络项目设计方案提交项目经理。沟通,分析客户需求文档,网络系统、布线系统和软件系统等软件使用符合项目需求;3 .从满足客户对局域网设计项目的功能需求、使用价值、安全性和企业规范性、成本效益等角度,撰写网络项目方案;4 .设计方案过程严格执行企业安全与环保管理制度以及“6S”管理标准;5 .对已完成的工作进行记录、评价、反馈和存档,并提出改进建议;6 .在实施过程中能够进行技术指导、项目统筹协调和团队管理。代表性工作任务任务名称任务描述工作时间(小时)扩建局域网项目方案设计某企业原办公楼有100个信息点,骨干网络与接入层均为百兆。现在距离原办公楼800m处新建一栋五层办公楼,中心机房设于新办公楼,安装有一套ERP16系统。一楼饭堂、会客室、会议室均需实现POE无线覆盖,以上每层各60个办公位,均计划部署1个网络和1个语音信息点。要求新办公楼骨干网络网速达到千兆,百兆到桌面;新旧楼能互联互通;能访问企业主页和ERP系统;员工通过WEB页面登陆后访问互联网。现要求网络管理员根据客户需求完成网络项目设计方案,总成本不超过80万。网络管理员从项目经理处获取任务单,现场与客户沟通需求,勘察工作环境,分析应用需求和信息流向与流量,选择合适的网络系统、布线系统和软件系统,规范编制网络项目设计方案。新建局域网项目方案设计某高等职业院校计划建一套校园网,已有行政楼1栋(200个网络信息点)、综合楼1栋(200个网络信息点)、宿舍楼3栋(分别命名为宿舍楼A、宿舍楼B、宿舍楼C,每栋400个网络信息点),互联网出口总带宽为100M,网络中心机房位于综合楼,每栋楼宇设有1个设备配线间,中心机房至每一栋楼宇均已铺设8芯单模光纤,各栋楼宇内已完成综合布线。现该院校计划构建校园网,请你规划方案的设计并撰写该校园网项目设计方案。网络管理员从项目经理处获取任务单;与客户确认需求,勘察现场,制订工作计划;准备文档资料,设计初步方案;与客户充分交流,修订初步方案,交付客户确认,形成最终设计方案,提交项目经理。16课程目标学习完本课程后,学生应当能够胜任某单位新建或扩建局域网项目方案设计工作,并严格执行企业安全管理制度、环保管理制度及“6S”管理规定,具备解决复杂性、关键性和创造性问题的职业能力,养成爱岗敬业、定期维护设备和保守商业秘密等良好的职业素养。包括:L能与客户和项目经理等相关人员进行专业、有效沟通,明确工作目标、内容和要求;2 .能研究分析客户需求技术文档和相关案例,准确分析通信的流向和流量,选择合适的技术,完成网络逻辑结构设计;3 .能从成本利润、设备性能、技术成熟度和可扩充性等需求方面综合考虑,选择合适的网络系统、布线系统和软件系统;4 .能勘察现场情况,读懂建筑平面图,并在图纸上标记关键信息;5 .能按照电子信息系统机房设计规范、信息系统安全等级保护基本要求等相关规范,满足安全性、功能性、经济性、使用价值、环保性和创新性等要求,编制项目设计方案,并提交项目经理;6 .能严格遵守国家相关的法律法规,参照行业企业的相关规定,保守商业秘密;7 .能撰写局域网项目设计的总结报告,演示项目设计要点,提出改进措施,并对方案设计工作的方式方法进行培训与研讨。学习内容本课程的主要学习内容包括:1 .网络规划与设计的基础知识网络系统体系架构的设计方法;网络系统生命周期的计算方法;分配控制列表和前缀列表的编制方法;可变长子网的划分方法;链路快速检测监控的设计方法;路由重分发技巧。2 .项目需求的分析需求分析的比要性、收集需求分析的过程、需求分析的方法和步骤;客户需求的收集;通信的流向与流量的分析;项目管理的方法。3 .网络规划与设计的相关技术广域网的接入技术:广域网概述、广域网协议封装与验证、广域网设备类型。无线局域网接入技术:无线局域网概述、无线局域网的设备部署。4 .局域网的规划与设计网络拓扑结构的设计;局域网地址规划;网络软硬件的选型;网络综合布线系统的设计;网络服务器的规划;网络原型的搭建与测试;服务器及网络设备功能的调整。1.局域网项目设计方案的制订局域网项目设计方案的制订;局域网项目设计方案的优化;局域网项目设计总结报告的撰写。6.职业素养的养成项目统筹协调和团队管理意识。参考性学习任务序号名称学时1扩建局域网项目方案设计602新建局域网项目方窠设计60教学实施建议1 .教学组织方式方法建议采用行动导向的教学方法,真实的工作过程学习和岗位(顶岗和轮岗)学习。为确保教学安全,提高教学效果,建议采用分组教学的形式(3-5人/组);教师在学生独立负责完成工作任务的过程中,必要时给予引导,注重培养学生解决复杂性、关键性和创造性问题的能力。2 .教学资源配备建议(1)教学场地计算机应用学习工作站具备良好的安全、照明和通风条件,可分为集中教学区、分组教学区、信息检索区、工具存放区和成果展示区,并配备多媒体教学设备和空气调节器等设施。(2)工具、材料、设备按工位配备MiCrOSOftOffice>VisioCAD>PrOjeCt软件等。(3)教学资料以工作页为主,配备教材、技术案例、行业企业标准规范、产品说明书、安装手册等教学资料。教学考核要求采用过程性考核和终结性考核相结合的方式。1.过程性考核采用自我评价、小组评价和教师评价相结合的方式进行考核,让学生学会自我评价,教师要善于观察学生的学习过程,参照学生的自我评价、小组评价进行总评并提出改进建议。(1)课堂考核:出勤、学习态度、课堂纪律,小组合作与展示等情况;(2)作业考核:工作页的完成、课后练习等情况;(3)阶段考核:纸笔测试、实操测试、口述测试。2 .终结性考核学生根据任务情境的描述,制订局域网项目设计方案,并按照行业企业标准规范,在规定时间内完成局域网项目方案设计任务,完成后能撰写总结报告并具备技术指导与研讨的能力。考核任务案例:某大型企业局域网项目方案设计【情境描述】某大型企业计划建设内部网络系统,该企业总部位于广州,分别于西安、北京、武汉各设一个分公司。总部约有100O人办公(行政部50人,财务部50人,销售部300人,生产部600人)。每个分公司约有200人办公。现该企业需要在总部和三个分公司之间组建企业内部网络,实现互联互通。总部和各分公司之间无专用光纤连接。计划将互联网出口设于总部机房,总出口带宽为200M(其中,中国电信IooM,中国联通100M)。现要求你对该企业内部网络进行规划方案的设计,撰写网络建设方案。【任务要求】根据任务的情境描述,请你按照智能建筑设计标准(GB/T50314-2006),国际综合布线标准(TIAEIA568-B)>电子信息系统机房设计规范(GB50174-2008)、电子计算机场地通用规范(GB/T2887-2000)、建筑与建筑群综合布线系统工程设计规范(GB50311-2007).建筑物电子信息系统防雷技术规范(GB50343-2004)>信息系统安全等级保护基本要求(GB/T22239-2008)和企业作业规范,在1周内完成如下任务:1.根据任务的情境描述,与客户和业务主管沟通,并形成记录文档;3 .结合企业网用户的使用特性,写出用户需求;4 .根据三层网络架构,绘制网络拓扑图,编写IP地址规划表,并简述理由;5 .结合用户需求,做出产品选型,写出所选设备性能参数指标,并主动说明选型理由;6 .结合用户需求,列出所选设备的配置要点;7 .整理上述资料,形成网络建设方案,并论述方案优点。【参考资料】完成上述任务时,你可以使用所有的常见教学资料。例如:工作页、教材、产品说明书、产品安装手册、网络资源等。
