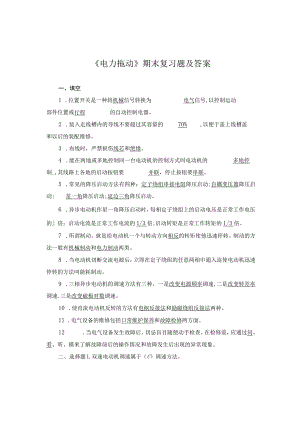

《电力拖动》期末复习题及答案.docx
电力拖动期末复习题及答案一、填空1 .位置开关是一种将机械信号转换为电气信号,以控制运动部件位置或行程的自动控制电器。2 .装入走线槽内的导线不要超过其容量的70%,以便于盖上线槽盖和以后的装配维修。3 .布线时，严禁损伤线芯和绝缘。4 .能在两地或多地控制同一台电动机的控制方式叫电动机的多地控制_,其线路上各地的启动按钮要并联，停止按钮要串联。5 .常见的降压启动方法有四种：定子绕组串接电阻降压启动;自耦变压器降压启动;星一角降压启动;延边三角降压启动。6 .异步电动机作星一角降压启动时，每相定子绕组上的启动电压是正常工作电压的倍；启动电流是正常工作电流的1/3倍;启动转矩是正常工作转矩的1/3倍。7 .所谓制动，就是给电动机一个与转动方向相反的转矩使他迅速停转。制动的方法一般有机械制动和电力制动两类。8 .当电动机切断交流电源后，立即在定子绕组的任意两相中通入迫使电动机迅速停转的方法叫能耗制动。9 .三相异步电动机的调速方法有三种，一是改变电源频率调速,二是改变转差率调速,三是改变磁极对数调速。10 .使直流电动机反转的方法有电枢反接法和励磁绕组反接法两种。11 .电气设备的维修包括口常维护保养和故障检修两方面。12 .当电气设备发生故障后，切忌盲目随便动手检查。在检修前，应通过问、看、听、摸来了解故障前后的操作情况和故障发生后出现的异常现象。二、选择题L双速电动机调速属于（C）调速方法。A.变频B.改变转差率C.改变磁极对数2 .能够充分表达电气设备和电器的用途及线路工作原理的是（A）0A.电路图B.接线图C.布置图3 .熔断器的额定电流应（B）所装熔体的额定电流。A.大于B.大于或等于C.小于4 .机床电路中多采用（C）系列熔断器作为短路保护。A.RClAB.RTOC.RLl5 .串励电动机采用电枢回路串联启动电阻的方法进行启动，目的是（B）。A.增大启动转矩B.限制启动电流C.减小能量损耗6 .自动往返控制线路属于（AA、正反转控制B、点动控制C、顺序控制7 .利用（B）按一定时间间隔来控制电动机的工作状态称为时间控制原则。A.电流继电器B.时间继电器C.位置开关D.速度继电器8 .在干燥、清洁的环境中应选用（B）。A.防护式电动机B.开启式电动机C.封闭式电动机D.防爆式电动机9 .在有易燃、易爆气体的危险环境中应应用（D）。A.防护式电动机B.开启式电动机C.封闭式电动机D.防爆式电动机10 .电动机三相负载任何一相中的电流与其三相平均值相差不允许超过A. 5%B. 10%C. 20%11 .三相380V的电动机及各种低压电动机的绝缘电阻至少为（C）时,方可使用该设备。A.20MB.1MC.0.5M12 .金属切削机床的一级保养一般（B）进行一次。A.一个月B.一季度C.半年13 .串励电动机的电气调速方法有（C）。A.一种B.两种C.三种13.CA6140型车床调速是（B）。A.气无级调速B、齿轮箱进行机械有级调速C、电气与机械配合调速14.CA6140型车床主轴电动机是（A）。A、三相笼型异步电动机B、三相绕线转子异步电动机C、直流电动机三.判断题（正确的画“V”，错误的画“X”）（X）1、由于直接启动所用设备少，线路简单，维修量较小，故电动机一般都采用直接启动。（J）2、时间继电器的安装位置应保证其断电时动铁心释放的运动方向垂直向下。（J）3、星一角降压启动只适用于正常工作时定子绕组作角形连接的电动机。（）4、三相异步电动机的变极调速属于无级调速。（7）5、三相异步电动机的机械制动一般常采用电磁抱闸制动。（X）6、如果加强对电气设备的日常维护和保养，就可以杜绝电气故障的发生。（X）7、只要操作人员不违章操作，就不会发生电气故障。（J）8、电动机的接地装置应经常检查，使之保持牢固可靠。(X)9、CA6140型车床主轴的正反转是由主轴电动机MI的正反转来实现的。()10、对电动机的选择，以合理选择电动机的额定功率最为重要。四.问答题1 .说明热继电器和熔断器保护功能的不同之处。2、交流接触器动作太频繁时为什么会发热？3.设计线路的基本原则？答:.应最大限度地满足机械设备对电气控制线路的控制要求和保护要求。 .在满足生产工艺要求的前提下，应力求使控制线路简单、经济、合理。 .保证控制的可靠性和安全性。 .操作和维修方便。4、热继电器能否作短路保护？为什么？答：热继电器不能作短路保护，这是因为热继电器主双金属片受热膨胀的热惯性及操作机构传递信号的惰性原因，是热继电器从过载开始到触头动作需要一定的时间，也就是说，即使电动机严重过载甚至短路，热继电器也不会瞬时动作，因此热继电器不能作短路保护。5、交流接触器动作太频繁时为什么会发热？五.设计题1、某三相鼠笼型异步电动机单相运转，要求丫-降压启动并要求有必要的保护，试设计其主电路和控制电路。2、设计一个小车运行的控制线路。其要求如下：(1)小车由原位开始前进，到终端后自动停止；(2)在终端停留2min后自动返回原位停止；(3)要求能在前进或后退途中任意位置都能停止或启动;(4)有过载、短路、失压及欠压保护。
