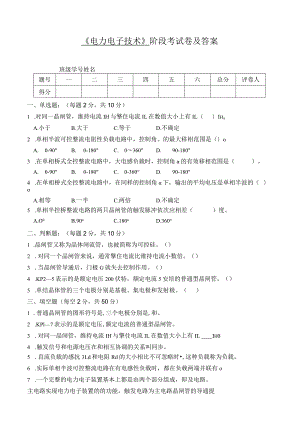

    《电力电子技术》阶段考试卷及答案.docx

    电力电子技术阶段考试卷及答案班级学号姓名题号-二三四五六总分评卷人得分一、单选题:(每题2分,共10分)1 .对同一晶闸管,维持电流IH与擎住电流IL在数值大小上有IL()IhoA.小于B.大于C.等于D.不确定2 .单相半波可控整流电阻性负载电路中,控制角。的最大移相范围是()oA.0-90"B.0-180"C.0360"D.90-180"3 .在单相桥式全控整流电路中,大电感负载时,控制角的有效移相范围是()。A.0-90"B.0-180"C.0-360°D.90-180"4 .在单相桥式全控整流电路中,在同样的控制角下,输出的平均电压是单相半波的()oA.相等B.一半C.两倍D.不确定5 .单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差()度。A.O0B.90oC.180oD.360°二、判断题:(每题2分,共10分)1 .晶闸管又称为晶体闸流管,也被简称为可控硅。()2 .对同一个晶闸管来说,通常擎住电流比维持电流小数倍。()3 .当晶闸管导通后,门极G就失去控制作用。()4 .KP25表示的是额定电压200伏特,额定电流5安培的普通型晶闸管。()5 .单结晶体管的三个电极分别是基极、集电极和发射极。()三、填空题(每空2分,共50分)1 .普通晶闸管的图形符号是,三个电极分别是,和。2 .KPl7表示的是额定电压,额定电流的普通型晶闸管。3 .对同一晶闸管,维持电流IH与擎住电流IL在数值大小上有ILIh04 .触发信号和电源电压在和相互协调的关系叫同步。5 .直流负载的感抗3Ld和电阻Rd的大小相比不可忽略时,这种负载称为负载。6 .实际单相半波可控整流电路在有电感性负载时,都在负载两端并联有o7 .一个完整的电力电子装置基本上都是由两个部分组成,即及电路。主电路实现电力电子装置的的功能,触发电路为主电路晶闸管的导通提供o8 .为晶闸管门极提供触发电压与电流的电路称为o对晶闸管触发电路来说,触发信号应该具有足够的即足够的和,以保证晶闸管可靠导通;触发脉冲应有,脉冲的前沿要;触发脉冲必须与主电路晶闸管的阳极电压并能根据电路要求在一定的移相。9 .利用单结晶体管的和,可以组成单结晶体管振荡电路。四、简答题(每题5分,共10分)1 .晶闸管的导通条件为:答:2 .晶闸管的移相,移相范围:答:五、计算题(每题20分,共20分)1.某单相半波可控整流电路,带阻性负载,电源电压处为220V,要求直流输出电压50V,直流输出平均电流为20A,试计算:(已知Wd=0.45U21+<S(I,1=*N啜,+)(1)晶闸管的控制角。;(2)晶闸管的导通角。;(3)输出电流有效值;(4)晶闸管的额定电压和额定电流,并选用晶闸管。解:电力电子技术期末试卷(B)答案一、单选题:(每题2分,共10分)1. B.大于2. B.0-180"3. A.0-90°4. C.两倍5. C.180n二、判断题:(每题2分,共10分),正确的打“7”、错误的打“X”1. ()2. (X)3. ()4. (X)5. (X)三、填空题(每空2分,共50分)阳极A阴极K 门极(又称控制极)G2 .700V1A3 .大于4 .频率相位5 .电感性6 .续流二极管7 .主电路触发电路电能变换触发信号8 .触发电路触发功率触发电压触发电流一定的宽度陡峭同步移相范围9 .负阻特性电容的充放四、简答题(每题5分,共10分)1 .晶闸管的导通条件:答:晶闸管的导通条件为:在阳极和阴极加正向电压,同时在门极和阴极间加正向触发电压,即Uak>O,同时Uck>O02 .晶闸管的移相,移相范围:答:晶闸管的移相是指改变触发脉冲出现的时刻,即改变控制角的大小。晶闸管的移相范围是指一个周期内触发脉冲的移动范围,它决定了输出电压的变化范围。五、计算题(每题20分,共20分)1 .解:计算输出电压为50V时的晶闸管控制角az、,l÷cos由=0.45Ui2cosq=(2×50)/(0.45X220)Co求得。=90°(2)导通角=-"90°(3) Rd="d/d=50/20=2.5C当4=90。时,/-+a=44A(4)根据额定电流斤大于等于实际电流有效值/的原则,即N,则/AV)2(L52)1.57,晶闸管的额定电流为(av>24256A0按电流等级可取额定电流50Ao晶闸管的额定电压为UTn=(23)Utm=(23)2×220=622-933V由于是阻性负载,按电压等级可取额定电压700V,即7级。选择晶闸管型号为:KP50-7<,
