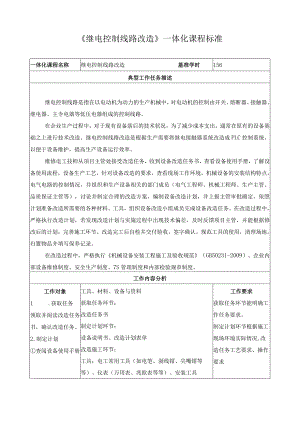

《继电控制线路改造》一体化课程标准.docx

继电控制线路改造一体化课程标准一体化课程名称继电控制线路改造基准学时156典型工作任务描述继电控制线路是指在以电动机为动力的生产机械中，对电动机的控制由开关、熔断器、接触器、继电器、主令电器等低压电器组成的控制线路。在企业生产过程中，对于现有设备落后的技术状况，为了减少成本支出，通常在原有的设备基础之上进行技术改造。继电控制线路改造是根据生产需要将继电接触器系统改造成PLC控制系统，以便于设备维护，提高生产设备运行效率。维修电工技师从项目主管处接受改造任务，收到设备改造任务书，查看设备使用手册，了解设备使用流程，设备生产工艺，针对设备改造的要求，查看现场工作环境，机械设备的安装结构特点，电气电路的控制情况，并组织和生产设备相关的部门成员（电气工程师、机械工程师、生产主管、品质保证主管等），讨论并制定合理的改造方案，编制设备改造计划，并上报主管审批确定。依照计划准备改造所需要的各种材料、工具，组织设备改造小组成员完成设备改造任务。在改造过程中，严格执行改造计划，若发现改造计划与实施过程中出现技术偏差，及时反馈项目主管，并能根据修改后的计划，完善施工环节。改造完工后自检并交付验收，签字确认。规范工具的使用，清理场地，归置物品并填写保养记录。在改造过程中，严格执行机械设备安装工程施工及验收规范（GB50231-2009）、企业内部设备维修制度、安全生产制度、7S管理制度和内部检验规章制度。工作内容分析工作对象1 .获取任务领取并阅读改造任务书，确认改造任务。2 .制定计划查阅设备使用手册工具、材料、设备与资料获取任务环节：改造任务书制定计划环节：设备说明书、改造计划表单改造施工环节：工具：电工常用工具（如电笔、剥线钳、尖嘴钳等等）、仪表（万用表、兆欧表等等）、安装工具工作要求获取任务环节能明确工作任务要求。制定计划环节根据施工现场环境实际情况,改造任务工艺要求、操作要求了解设备使用流程、设备生产工艺了解机械设备的安装结构特点，电气电路的控制情况查看现场工作环境组织相关人员讨论确定改造方案，制定改造计划并编写改造工艺。3 .改造施工准备施工材料准备工具、PLC和电脑拆装前须做好标识改造施工清理现场4 .设备调试设备调试试机5 .交付使用功能验收交付使用填写施工记录单(如冲击钻、切割机电钻、手锯、弯管弹簧、梯子等等)、劳保用品材料：导线、灯具、控制器件、保护器件、线槽、线管、绝缘材料、标签资料：任务单、施工图纸、电业安全操作规程、电工手册、电气安装施工与改造规范、企业作业规范、产品安装手册等资料4 .设备调试环节：万用表、钳流表、十字螺丝刀、一字螺丝刀、扳手、5 .交付验收环节：施工记录单、验收记录单工作方法：1 .获取任务环节：方案阅读方法2 .制定计划环节：工作任务分解方法组织讨论法头脑风暴法3 .改造施工环节：标记法、定位法4 .设备调试环节：穷举法、抽样法、排除法、模拟仿真法5 .交付验收环节：表单验收法劳动组织方式：此任务以个人或小组形式施工，从项目主管处获取工作任务，与相关负责人沟通确定设备改造方案、改造时间、人员、安全防护措施等，安全施和品质要求、生产订单情况、改造材料供应情况编制施工计划。改造施工环节严格执行机械设备安装工程施工及验收规范(GB50231-2009)>企业内部设备维修制度、安全生产制度、7S管理制度质量自检环节内部检验规章制度。交付验收环节6S管理制度、设备管理制度。职业素养要求：保护施工现场环境、节约材料、节能环保。工、文明施工。任务完成后与项目主管确认，并联系生产负责人试运行，交付生产使用。代表性工作任务任务名称任务描述工作时间（工时）Z3050摇臂钻床继电控制线路改造某加工接线铜排工厂，有10台Z3050摇臂钻床，因线路严重老化，满足不了生产需要，工厂决定对其电气线路进行PLC改造。维修电工技师接受改造任务，到生产车间查看现场，了解设备安装、使用情况，和生产主管确认生产工艺、控制流程，制定控制方案，制定设备改造计划书，提交项目主管确认。施工前做好准备工作，根据计划书进行施工，安装调试完成后，确认功能符合设计要求，撰写测试报告，填写改造成完工记录表，上报项目主管确认后，交付生产部门使用。60M7120平面磨床继电控制线路改造我院机械工程系有1台M7120平面磨床因线路严重老化，需要对其电气线路进行改造。设备管理处对13级电气自动化技师班下达了工作任务，要求在一周内完成磨床电气控制线路的安装及调试工作。维修电工技师接受改造任务，到工具磨床实训车间查看现场，了解设备安装、使用情况，和模具实习老师确认生产工艺，控制流程，制定供水控制方案，制定设备改造计划书，提交项目主管确认。施工前做好准备工作，根据计划书进行施工，安装调试完成后，确认功能符合设计要求，撰写测试报告，填写改造成完工记录表，上报项目主管确认后，交付生产部门使用。60T68卧式镇床继电控制线路改造某机械厂加工零件，有一型号为T68镣床老旧设备，加工精度差，电气故障率高，因生产需要，厂部同意车间技改方案，把原来继电控制电路改造成PLC控制。维修电工技师接受改造任务，到生产车间查看现场，60了解设备安装、使用情况，和生产主管确认生产工艺，控制流程，制定PLC控制方案，制定设备改造计划书，提交项目主管确认。施工前做好准备工作，根据计划书进行施工，安装调试完成后，确认功能符合设计要求，撰写测试报告，填写改造成完工记录表，上报项目主管确认后，交付生产部门使用。X62W万能铳床继电控制线路改造某机械厂加工零件，有一型号为X62w万能铳床老旧设备，加工精度差，电气故障率高，因生产需要，厂部同意车间技改方案，把原来继电控制电路改造成PLC控制。维修电工技师接受改造任务，到生产车间查看现场，了解设备安装、使用情况，和生产主管确认生产工艺，控制流程，制定PLC控制控制方案，制定设备改造计划书，提交项目主管确认。施工前做好准备工作，根据计划书进行施工，安装调试完成后，确认功能符合设计要求，撰写测试报告，填写改造成完工记录表，上报项目主管确认后，交付生产部门使用。60课程目标学习完本课程后，学生应当能够胜任继电控制线路设备的改造，能根据设备控制原理,对机床电气线路进行测绘，制定改造方案，组织人员实施线路改造，满足生产工艺要求。严格遵守电工作业规范和“6S”管理规定。包括：1 .能明确工作任务要求，通过现场勘查，询问设备操作者，查阅有关资料，描述生产工艺对控制线路的要求，绘制电气线路原理图和安装接线图。2 .能根据生产工艺特殊要求，制定改造方案，设计PLC控制线路，3 .能按照改造方案，选择工具和材料，列举材料清单。4 .能按照作业规程采用必要的标识和隔离措施，协调相关人员，确保现场作业安全。5 .能按照改造方案和作业规范，组织人员实施线路改造，满足生产工艺要求。6 .能按照安全操作规程正确通电试车。7 .能按照企业管理制度，正确填写线路改造记录并归档，确保记录的可追溯性，为以后维修提供参考资料。8 .能自觉清理场地、归置物品按电工作业规程，作业完毕后能清点工具、人员，收集剩余材料，清理工程垃圾，拆除防护措施。9.能正确填写任务单的验收项目，并交付验收。学习内容本课程的主要学习内容包括：1 .典型继电控制线路：点动控制线路、自锁控制线路、正反转控制线路、星一三角降压启动控制线路、反接制动控制线路、能耗制控制控制线路、变速控制线路。2 .电气设备测绘：绘图基础知识、测绘方法及步骤。3 .基本PLC控制电路：点动控制电路、自锁控制电路、正反转控制电路、星一三角降压启动控制电路、反接制动控制电路、能耗制控制控制电路、变速控制电路。4 .设备运行原理分析：设备运行操作步骤、通电试车。5 .用PLC改造继电控制电路。6 .职业素质的养成待客礼仪、沟通技巧、职业操守（诚实守信、守时等）。参考性学习任务序号名称学时1Z3050摇臂钻床继电控制线路改造522M7120平面磨床继电控制线路改造263T68卧式键床继电控制线路改造264X62w万能铳床继电控制线路改造52教学实施建议L教学组织方式方法建议采用行动导向的教学方法。为确保教学安全，提高教学效果，建议采用分组教学的形式（4-6人/组）；在完成工作任务的过程中，教师须注重设计方法和思路的引导，注重学生职业素养和规范操作的培养。2.教学资源配备建议（1）教学场地继电控制线路改造一体化学习工作站须具备良好的安全、照明和通风条件，可分为集中教学区、分组教学区、信息检索区、工具存放区和成果展示区，并配备相应的多媒体教学设备、压缩空气供给系统等设施，面积以至少同时容纳20人开展教学活动为宜。（2）工具、材料、设备按组配置：1）工具：电工常用工具（如电笔、剥线钳、尖嘴钳等等）、仪表（万用表、兆欧表等等）、安装工具（如冲击钻、切割机电钻、手锯、弯管弹簧、梯子等等）、劳保用品。2）材料：导线、灯具、控制器件、保护器件、线槽、线管、绝缘材料、标签。（3）教学资料以工作页为主，配备任务单、施工图纸、电业安全操作规程、电工手册、电气安装施工与改造规范、企业作业规范、产品安装手册等资料。教学考核要求采用过程性考核和终结性考核相结合的方式。1 .过程性考核采用自我评价、小组评价和教师评价相结合的方式进行考核；让学生学会自我评价，教师要善于观察学生的学习过程，参照学生的自我评价、小组评价进行总评并提出改进建议。（1）课堂考核：出勤、学习态度、课堂纪律，小组合作与展示等情况；（2）作业考核：工作页的完成、课后练习等情况；（3）阶段考核：纸笔测试、实操测试、口述测试。2 .终结性考核学生根据任务情境中的要求，编制改造方案，并按照企业标准规范，在规定时间内完成具体机床线路改造，完成后的改造电路工艺和性能满足客户需求。考核任务案例：小车运动控制【情境描述】小车从原位A点出发驶向B点，抵达后立即返回原位，接着直向C点驶去，到达后立即返回原位；第三次出发一直驶向D点，到达后返回原位；完成一个完整周期工作。小车重复上述过程，不停地运行，直到按下停止按钮为止，停止时完成一个周期后才能停下来,要求系统有必需的联锁和保护环节。小车行驶路线示意图：V反向正向,CT嫄位B点C点D点根据控制要求，预算600元左右。业务主管要求你完成此任务。【任务要求】请你根据任务的情境描述，在4小时内完成：1 .根据任务的情境描述，列出需向客户询问的信息；2 .确定安装与调试方案，并写出理由；3 .根据你的方案，写出改造电路配置单，并说明理由；4 .列出改造电路所需的工具和材料；5 .完成改造电路安装与调试，交付客户验收确认。【参考资料】作业过程中，你可以使用所有的常见资料。例如：任务单、施工图纸、电工安全操作规程、电工手册、电气安装施工规范等资料。
