模拟电子技术竞赛项目及评分标准.docx

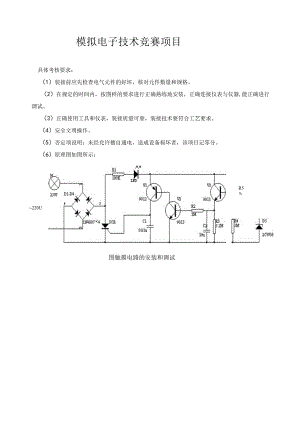

模拟电子技术竞赛项目具体考核要求：（1）装接前应先检查电气元件的好坏，核对元件数量和规格。（2）在规定的时间内，按图样的要求进行正确熟练地安装，正确连接仪表与仪器,能正确进行调试。（3）正确使用工具和仪表，装接质量可靠，装接技术要符合工艺要求。（4）安全文明操作。（5）否定项说明：未经允许擅自通电，造成设备损坏者，该项目记零分。（6）原理图如图所示：220U图触摸电路的安装和调试R5模拟电子技术项目评分标准序号考核内容考核要求配分评分标准扣分得分(1)识图正确识图6不能正确识图，本项目不得分(2)工具的使用正确使用工具14工具使用不正确，每次扣2分，本项配分扣完为止(3)按图焊接1）按装配图将元器件插装在试验板上501）布局不合理扣0.5分，最多扣2分2）确保焊点美观、元器件完好2）焊点粗糙、拉尖、虚焊、漏焊、气孔、松动、损坏元件等，每处扣0.5,最多扣2分3）元件的标称值、插座的标记的方向应与实际集成标记口方向、顺序方向要一致3）元件的标称值不直观，安装高度不符合要求扣，0.5分，最多扣1分4）掌握工具仪表的正确使用4）工具仪表使用不正确，每次扣1分，最多扣2分(4)通电试验1）对照测试线路图进行检查201）通电调试一次不成功扣1分，最多扣2分2）学会工具仪表检测调试线路2）调试过程中损坏元件，每只扣0.5分，最多扣2分(5)安全与文明生按给定题目正确执行安全规程、进行文明生产101）违反安全技术规程和安全操作规程，每项扣产1分2）操作现场工、器具和仪表、材料摆放不整齐扣1分3）不听指挥，发生设备和人身事故取消考试资格合计100否定项说明：未经允许擅自通电，造成设备损坏者，该项目记零分。评分人：年月日
