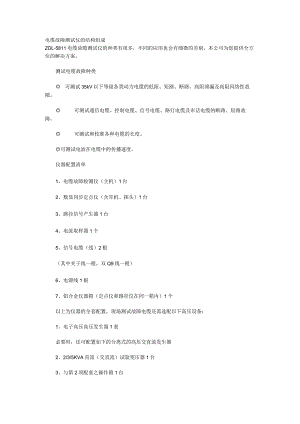

电缆故障测试仪的结构组成.docx

电缆故障测试仪的结构组成ZDL-5811电缆故隙测试仪的种类有很多，不同的应用也会有细微的差别，本公司为您提供全方位的解决方案。测试电缆故障种类 可测试35kV以下等级各类动力电缆的低阻、短路、断路、高阻泄漏及高阻闪络性故隙。 可测试通信电缆、控制电缆、信号电缆、路灯电缆及市话电缆的断路、短路故障。 可测试和校准各种电缆的长度。可测试电波在电缆中的传播速度。仪器配置清单1、电缆故障检测仪（主机）1台2、数显同步定点仪（含耳机、探头）1台3、路径信号产生器1台4、电流取样器1个5、信号电缆（线）2根（其中夹子线一根，双Q9线一根）6、电源线1根7、铝合金仪器箱（定点仪和路径仪在同一箱内）1个以上为仪器的全套配置，现场测试故障电缆还需选配以下高压设备：1、电子高压高压发生器1套必要时，还可配置如下的分离式的高压交直流发生器2、2/3/5KVA直流（交直流）试验变压器1台3、与第2项配套之操作箱1台4、1微法/2微法/30KV以上脉冲电容1个5、高压放电棒1根注：第1项可以代替2、3、4、5项另外可以选配电缆识别仪1台。以便在现场需要从多根电缆中识别故隙电缆或在多根电缆中寻测所需电缆时提供必要的帮助。
