维修电工中级操作技能考核试卷.docx

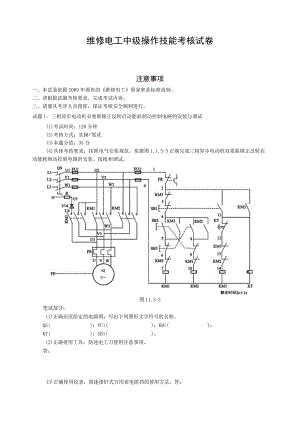

维修电工中级操作技能考核试卷注意事项一、本试卷依据2009年颁布的维修电工国家职业标准命制。二、请根据试题考核要求，完成考试内容。三、请服从考评人员指挥，保证考核安全顺利进行。试题1、三相异步电动机双重联锁正反转启动能耗制动控制电路的安装与调试(1)考试时间：120分钟(2)考核方式：实操+笔试(3)本题分值：35分(4)具体考核要求：按照电气安装规范，依据图1.1.5-3正确完成三相异步电动机双重联锁正反转启动能耗制动控制电路的安装、接线和调试。图L1.5-3笔试部分：(1)正确识读给定的电路图；写出下列图形文字符号的名称。QS()；FUl()；KMl()；KT()；SBl()。(2)正确使用工具；简述电工刀使用注意事项。答：(3)正确使用仪表；简述指针式万用表电阻挡的使用方法。答：(4)安全文明生产，回答触电事故主要有那两类？答：操部作分：(5)按照电气安装规范，依据图LL5-3正确完成三相异步电动机双重联锁正反转启动能耗制动控制线路的安装和接线；(6)通电试运行。试题2、三相交流异步电动机变频器控制装调(1)考试时间：60分钟(2)考核方式：实操+笔试(3)本题分值：35分(4)具体考核要求：依据图2.2.1-2的控制要求，绘制三相异步电动机的变频器控制线路图；按照电气安装规范，正确完成变频调速线路的安装、接线和调试。按下启动按钮后，电动机按照图2.2.1-2要求运行。工作方式设置：手动时，按下手动启动按钮,完成一次工作过程；自动时，按下自动按钮，能够重复循环工作过程。有必要的电气保护环节。图2.2.1-2笔试部分：(1)依据控制要求，在答题纸上正确绘制三相异步电动机的变频器控制线路图，并正确设置变频器参数。(2)正确使用工具；简述电烙铁使用注意事项。答：(3)正确使用仪表；简述指针式万用表电阻挡的使用方法。答：(4)安全文明生产，回答在室外地面高压设备四周的围栏上悬挂什么内容的标示牌？答:操部作分：(5)按照电气安装规范，依据绘制的三相异步电动机变频器控制线路图，正确完成变频调速线路的安装和接线；(6)正确设置变频器的参数；(7)通电试运行。在此处绘制三相异步电动机的变频器控制线路图：试题3、单相双向晶闸管电路的安装与调试(1)考试时间：120分钟(2)考核方式：实操+笔试(3)本题分值：30分(4)具体考核要求：依据图3.1.4-3,按照电子焊接工艺要求，正确完成单相双向晶闸管电路的安装与调试笔试部分：(1)正确识读给定的电路图；写出下列图形文字符号的名称。1.()；H()；Cl()；VS()；VD()。(2)正确使用工具；简述电烙铁使用注意事项。答:(3)正确使用仪表；简述万用表检测无标志二级管的方法。答：(4)安全文明生产；回答合闸后可送电到作业地点的刀闸操作把手上应悬挂什么文字的标示牌？答：操部作分：(5)按照电路图及电子焊接工艺要求，将各元器件安装在印刷电路板上；(6)通电试运行，调节RP大小，用示波器测出负载电压高中低不同的波形。
