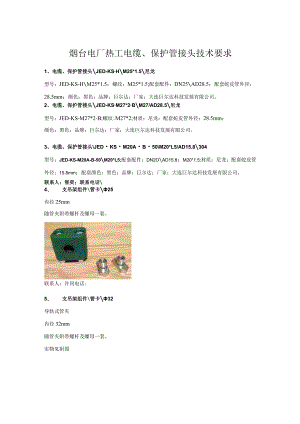

烟台电厂热工电缆、保护管接头技术要求1、电缆、保护管接头JED-KSHM25*1.5尼龙型号：JED-KS-HM25*1.5；螺纹：M25*1.5;配套配件：DN25AD28.5；配套蛇皮管外径：28.5mm；颜色：黑色；品牌：巨尔达；厂家：大连巨尔达科技发展有限公司。2、电缆、保护管接头JED-KSM27*2BM27/AD28.5尼龙型号：JED-KS-M27*2-B;螺纹:M27*2;材质：尼龙；配套蛇皮管外径：28.5mm；颜色：黑色；品牌：巨尔达；厂家：大连巨尔达科技发展有限公司。3、电缆、保护管接头JEDKSM20AB50M20*L5/AD15.8304型号：JED-KS-M20A-B-50M20*L5;配套配件：DN2OAD15.8：M20*1.5;材质：尼龙；配套蛇皮管外径：15.8mm；配套颜色：黑色；品牌：巨尔达；厂家：大连巨尔达科技发展有限公司。联系人：智奕；联系电话4、 支吊架组件管卡25内径25mm随管夹附带螺杆及螺母一套。联系人：许同电话:5、 支吊架组件管卡32导轨式管夹内径32mm随管夹附带螺杆及螺母一套。实物见附图联系人：许同电话：花角钢(404Q235B)技术要求型号：镀锌角钢404Q235B宽40mm厚度4mm,材质Q235B,要求外层镀锌。花角钢孔距：椭圆槽：6.5*60mm,槽间距为13mm华能烟台电厂消防补水泵等电机技术规范书1.0总则1.1本技术规范书适用于华能山东发电有限公司烟台发电厂(以下简称“烟台电厂“)消防补水泵等电机及电机附件,包括其设备制造、零部件选型、功能设计、技术性能、调试等方面的技术要求。1. 2本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文，投标方应保证提供符合本规范书和工业标准的优质产品和技术服务，以保证设备的安全可靠运行。1.3投标方如对本技术规范有偏差，都必须清楚地表示在本技术文件的附件“差异表”中。否则招标方将认为投标方完全接受和同意本技术文件的要求。1.4本技术规范书经双方代表签字认可后，作为商务合同的附件，具有法律效力，如投标方不履行本规范，招标方有权拒付款。2.0技术要求2. 1规范和标准合同设备包括投标方向其他厂商购买的所有附件和设备，这些附件和设备应符合相应的标准规范或法规的最新版本的要求。合同另有规定，均须遵守最新的国家标准（GB）和国际电工委员会（IEC）标准以及国际单位制（SD标准。如采用进口产品，还应遵守制造厂所在国家标准,当上述标准不一致时按高标准执行。投标方所提供的电动机应满足下面所列规范和标准的要求，有新标准的应满足新标准要求，但不限于此。GB/755-2008旋转电机定额和性能GB/T997-2008旋转电机结构型式、安装型式及接线盒位置的分类GB/1971-2006旋转电机一线端标志与旋转方向GB/T1993-1993旋转电机冷却方法GB/T 4942. 1-2006旋转电机整体结构的防护等级GB/10068-2008轴中心高为56mm及以上电机的机械振动、振动的测量、评定及限值GB10069.1-GB10069.3-2008旋转电机噪声测定方法及限值GB/T1032-2005三相异步电机试验方法2. 2环境条件厂址：山东省烟台市芝果区室内安装安装位置:2.3电动机基本参数2.3.1消防补水泵电机序号名称参数1被驱动设备名称消防补水泵2电动机型式/型号YE3160M1-23安装方式Vl（立式安装）4额定功率HKW5额定电压380V6额定电流21A7频率5011z8额定转速2940R/min9绝缘等级/绝缘处理方式F级10防护等级IP5411极数212冷却方式IC61113接线方式2.3.2轴加风机电机序号名称参数1被驱动设备名称轴加风机2电动机型式/型号YE3132S2-23安装方式B3（卧式安装）4额定功率7.5KW5额定电压380V6额定电流15A7频率50Hz8额定转速2970R/min9绝缘等级/绝缘处理方式F级10防护等级IP5411极数212冷却方式IC61113接线方式2.3.3电动油泵电机序号名称参数1被驱动设备名称电动油泵电机2电动机型式/型号Y802-43安装方式Vl（立式安装）4额定功率0.75KW5额定电压380V6额定电流2A7频率50IIz8额定转速1390R/min9绝缘等级/绝缘处理方式F级10防护等级IP5411极数412冷却方式IC61113接线方式2.3.4轴流风机序号名称参数1被驱动设备名称轴流风机2电动机型式/型号T35-11/3.55#3风压95Pa4风量3265立方米/小时5功率0.37KW6额定转速1400R/min7额定电压380V2.4.1电机为高效节能电机，符合国家2级能效标准，电动机效率不低于94%o2.4.2电动机的设计应符合本规范书各项要求。2.4.3电动机应为异步电动机，电动机应能在电源电压变化为额定电压的±10%内。2.4.4电动机应满足电机带泵直接（工频方式）启动。2.4.5电动机的启动电流，应达到与满足其应用要求的良好性能与经济设计一致的最低电流值，最大启动电流不得超过其额定电流的6倍。2.4.6在工频状态下电动机能满足在冷态下允许连续启动二次，每次的启动循环周期不大于5分钟，热态下允许连续启动一次。2.4.7在额定功率下运行时，电动机应能承受电源快速切换过程中的电源中断而不损坏。2.4.8电动机定子绕组绝缘等级为F级绝缘，电动机的连接导线与绕组的绝缘应具有相同的绝缘等级，电动机定子绕组温度不超过12（C,且振动、噪音不超标。2.4.9电动机防护等级不低于IP54o2.4.10电动机的振动幅度不应超过标准所规定的数值。投标方应采取一切合理的预防措施，将电动机的振动保持在允许限度内。2.4.11电动机的最高噪音水平应符合所列规范和标准的要求。距外壳1米远处，电动机的平均声压级不得大于85dB（A声级）。如果预计设备的最大音级超过规定的容许极限，投标方应采取措施降低噪音，以满足规范和标准的要求。具体采取的措施应经招标方审查认可。2.4.12在现场和规定的环境中完全符合规范的运行条件下，电动机的设计应能保证其使用寿命不低于30年。2.4.13电动机采用滚动轴承，且为原装进口SKF轴承。必须设计安装运行中加装轴承润滑脂装置。2.4.14电动机冷却方式为IC611o2.5设计与结构要求2.5.1 接地：电动机设有至少两个专用接地点并作出标识。2.5.2 转向电动机的端子处应有显示出与电动机铭牌所示的规定旋转方向一致的相序标牌，并由一个箭头标志指示出电动机的旋转方向。2.5.3 表投标方要将投标文件和技术规范的差异之处汇集成表。技术差异表序号技术规范投标文件条目简要内容条目简要内容注：若有疑问请与高先生联系:潜水泵50QW25-18-2.2口径50mm；流量25m3h；扬程18米；功率2.2kw；电压380v；配套水管口径50mm帆布高压水带30米含接头及卡箍等离子点火器备件阳极(L2D0)技术要求型号：L2D0;与我厂等离子阴极杆配套使用(以旧换新)；生产厂家：烟台龙源电力技术股份有限公司。其它液体泵采样泵(PM25181-86230V)技术要求型号：PM25181-86230V,工作电压220VAC,带6仪表管接头，与SIKE分析仪装置配套使用。本次物资计划统一联系人：智奕；联系电话一、压力变送器(EJA430ADAS5A-92NA-0.MPa4-20mA)技术要求型号：EJA430A；选项：DAS5A-92NA；类型：压力变送器；量程：-0.MPa；输出信号：420mADC,BRAIN协议；螺栓、螺母材质：316LSST；安装方式：水平安装；放大器外壳：铸铝合金。联系电话：二、压力变送器(EJA430ADAS5A-92NA0,v0.6MPa4-20mA)技术要求型号：EJA430A：选项：DS5-92N:类型：压力变送器;量程：(To.6MPa；输出信号：420mDC,BRAIN协议；螺栓、螺母材质：316LSST；安装方式：水平安装；放大器外壳：铸铝合金。联系电话：三、温度控制仪(XMT91-K0600*C)技术要求型号：XMT-91-K；量程:0600C;工作电压:220VAC：输出：4-20m,O-IOVDC,高、低报警；开孔尺寸：长15cm,宽7.5Cnu要求符合现场快冷装置控制要求。联系电话：四、，压力式温度计WTZ-288C0100*C10000采购要求：1、用途：送风机偶合器进出口测温。2、 型号：1VTZ-280耐震充油型3、 量程：0100°C4表面直径：100mm；5、 探头直径：lOnun；6、 探头长度：80un:7、 螺纹直径：M20*l.5；8、 金属软管长度：1m；9、 材质：304不锈钢；10、 附合格证、附件合格证等；IK供货周期：2021.09.30前。联系：李工五、料位开关(NAKe-AC-DM-RN220VAC)技术要求型号：NAKe-AC-DM-RN;电源：220VAC；输出：开关量,两组常开、两组常闭触点；相应时间：1秒-600秒；环境温度：-3570；防护：不锈钢外壳，等级IP66；联系电话：六、其它电器元件遮空插头(YD28K41R)技术要求型号：YD28K41R,90。拐角航空插头，连接类型：插头，插头为孔(母头)，插针接触直径：2.5*4,要求带有防误差功能。插头螺纹：M33*2:尾端有M27/J15连接件。联系电话：七、电动执行装置备件反馈模块(WF-O2B/410GA/40MM)技术要求型号：WF-02B；反馈信号：恒流420mA;环境温度：-2570；相对湿度：95%;电源电压：220VAC,50HZ；报警功能：反馈信号回路一次时，反馈模块双色闪光报警功能，用以告知模块有无问题；恒流输出：传感器不良接触带自修复；电流测量：并联mA表在InA端子可监测；使用寿命：防氧化、耐腐蚀、抗振动；用于YZ-410-ZA执行器。联系电话：八、电动执行装置备件主控模块(ZPK-5A)技术要求型号：ZPK-5A；位置信号：420mA光电隔离、浮地；控制信号：模拟量，420mA(闭环控制)；死区范围：就地操控：M/A切换开关；正、反操作按钮；保护功能：IiIf<3A时，令执行机构停在信号断失瞬间的位置，并自动由“A”转为工作电源：220V,50HZ；环境温度:-2070；相对湿度:95%;用于YZ-410-ZA执行器。联系电话：九、热电偶(WRNK2-331KL=25005)技术要求型号：WRNK2-331；热电偶：银格-银硅；分度号：K；测温范围：01300C;铠装式；双支；接线盒形式：防水接线盒；安装固定形式：可动卡套螺纹；长度：2500mm；直径：5mm；每支热电偶应有合格证，热电偶应有出厂检定证书；品牌：天康、上自仪、上海红光；活动卡套需按图纸进行定做，用于本体缸温要求质保3年以上。联系电话：十、热电偶(WRNK2-331K600050-1300C)技术要求型号：WRNK2-331；热电偶：银铭-银硅；分度号：K；测温范围：O1300；铠装式；双支；接线盒形式：防水接线盒；安装固定形式：可动卡套螺纹；长度：6000mm；直径：5mm；每支热电偶应有合格证，热电偶应有出厂检定证书；品牌：天康、上自仪、上海红光；活动卡套需按图纸进行定做，用于本体缸温要求质保3年以上。联系电话：d一、热电偶(WRNK2-331K80005)技术要求型号：WRNK2-331；热电偶：银锦-银硅；分度号：K；测温范围：01300C；铠装式；双支；接线盒形式：防水接线盒；安装固定形式：可动卡套螺纹；长度：8000mm；直径：5mm；每支热电偶应有合格证，热电偶应有出厂检定证书；品牌：天康、上自仪、上海红光；活动卡套需按图纸进行定做，用于本体缸温要求质保3年以上。联系电话：十二、热电偶(WRNK2-331k100005)技术要求型号：WRNK2-331；热电偶：银格-银硅；分度号：K；测温范围：0-1300oC;铠装式；双支；接线盒形式：防水接线盒；安装固定形式：可动卡套螺纹；长度：10000mm；直径：5mm；每支热电偶应有合格证，热电偶应有出厂检定证书；品牌：天康、上自仪、上海红光：活动卡套需按图纸进行定做，用于本体缸温要求质保3年以上。联系电话：十三、热电阻(WZPK-135/APT1006005-100-500*C)技术要求型号：WZPK-135/APT1006005;感温元件材料：钳电阻丝；分度号：PTIO0；测量范围：-100500C；元件防护方式：铠装式；元件线丝对数：双支；接线盒形式：防水接线盒；测温杆净长度：600mm；测温杆直径：5mm;品牌：天康、上自仪、上海红光;联系电话：十四、热电阻(WZPK-135APT1008005-100500C活动卡套式)技术要求型号：WZPK-135APT1008005;感温元件材料：的电阻丝；分度号：PTIO0；测量范围：-100-500°C;元件防护方式：铠装式；元件线丝对数：双支；接线盒形式：防水接线盒；测温杆净长度：800mm；测温杆直径：65mm；接口形式：活动卡套式；品牌：天康、上自四厂；联系电话：十五、振动传感器(GJI9900)技术要求型号：CIJ19900,测量范围：020mmS;测量精度：1%F.S螺纹连接件：M8*UM10*l连接件各1个；结构类型：一体化；电源要求：DCS卡件直供24VDC；电流输出：420mA；、防护等级：IP68；延长电缆：5米。联系电话：十六、转速传感器WZ-5B/XMH技术要求型号：WZ-3C；配用传感器：磁阻转速传感器；转速测量范围：29999转/分；转速显示范围：29999转/分；转速测量精度：±1转/分；输出电流信号：420mA；输出电流负载范围：0100O欧姆；输出电流信号精度：±0.2%F.S;使用环境温度：070C；使用环境湿度；小于85RH；仪表安装形式：卡式安装；仪表外形尺寸：80*160*24Onln1；采样周期：1/25秒递进采样，(60齿)；供电电压：220VAC(±20%)50Hz;带就地显示联系电话：十七、温度变送器(BSWRNK-2300500CK420mA)技术要求型号BSWRNK-2300-500oCK；感温元件材料：锲珞；分度号：K；测量范围：0500；测温杆净长度：15Oomln；测温杆直径：16mm；保护管：不锈钢304；测温杆不带连接螺纹,输出：420mA；品牌：上自仪、天康、上海红光联系电话：十八、压力变送器(STP14G5AO-4-4KPa24VDC420mA)技术要求型号SPT14G5A0,量程±4Kpa,输出：4-20u,电源：24VDC,测量压力方式：表压力，测量介质：烟气压力。精度等级：0.5%,过载能力：150%FS,螺纹尺寸：M20*1.5o联系电话：十九、点火发生器高能点火器HRDH-20L徐州中能技术要求型号：HRDH-20L,输入电压：220VAC±10%,输出电压2500V/DC,火花频率：15SParks,工作周期：30s60s,工作电流：4A<,外壳尺寸：250*350*10Omm,要求与现场实际点火枪配套。联系电话：二十、点火发生器点火枪(ZNBQ-YZ-2900徐州中能)技术要求型号：ZNBQTZ-2900；长度：2900mm；,要求与现场实际点火器配套。联系电话：二d-、耐振式压力表(YTN-10000.25MPa1.5)技术要求型号：YTN-IO0；量程：00.25MPa;准确度等级：L6级;充油、耐震；螺纹规格：M20*l.5；表壳、连接螺纹及弹簧管材质：lCrl8Ni9Ti;品牌：白云牌(上海自动化仪表四厂)，西仪,天康，西仪，天康联系电话：二十二、不锈钢压力表(Y-100-0.10.3MPaL5)技术要求型号：Y-100；量程：-0.Po.3MPa；准确度等级：L6级；螺纹规格：M20*l.5；表壳、连接螺纹及弹簧管材质：lCrl8Ni9Ti;品牌：白云牌(上海自动化仪表四厂)，西仪，天康联系电话：二十三、耐振式压力表(YTN-IoO0lMPaL5)技术要求型号：YTN-100；量程：OlMPa;准确度等级：1.6级；充油、耐震；螺纹规格：M20*L5；表壳、连接螺纹及弹簧管材质：lCrl8Ni9Ti;品牌：白云牌(上海自动化仪表四厂)，西仪，天康联系电话：二十四、耐振式压力表(YN-10001.6MPa1.5)技术要求型号：YNT00；量程：01.6MPa;准确度等级：L6级；螺纹规格：”20*1.5；表壳、连接螺纹及弹簧管材质：lCrl8Ni9Ti;品牌：白云牌(上海自动化仪表四厂)，西仪，天康联系电话：二十五、耐振式压力表(YTN-100025MPa1.5)技术要求型号：YTN-IO0；量程：025MPa;准确度等级：L6级;充油、耐震；螺纹规格：M20*l.5；表壳、连接螺纹及弹簧管材质：lCrl8Ni9Ti;品牌：白云牌(上海自动化仪表四厂)，西仪，天康联系电话：二十六、弹簧管压力表(Y-10002.5MPa1.5)技术要求型号：Y-100；量程：02.5MPa;准确度等级：1.5级；螺纹规格：M20*l.5；连接螺纹及弹簧管材质：铜；品牌：西仪、上自仪、天康联系电话：二十七、膜片压力表(YTP-100HMF01.6MPa1.6)技术要求型号：YTP-100HMF；量程：0L6MPa；准确度等级：1.6级；膜片材质：铝合金；仪表安装方式：法兰式；法兰规格：DN50不锈钢316；膜片式充油联系电话：二十八、差压变送器(EJA110E-DMS4J-919EB-5-5KPa)技术要求型号：EJA110E-DMS4J-919EB-55KPa,量程：±5Kpa,输出：4-20mA,BRAlN协议。供电电压：24VDC,过程接口：使用1/2NPT接头。安装方式：水平安装，左侧高压。要求附带变送器支架。联系电话：二十九、物资编码：型号：HDZ-211160额定电压：220V额定频率：50HZ额定功率：IIOW额定转速：16000r/min产品适用设备：低压智能断路器用产品规格：两套联系人电话：三十、物资编码：产品适用设备：智能型万能式断路器额定电流：630A额定电压：400、690V额定频率：50HZ额定绝缘电压：1000V额定运行短路分断能力：50KA400V40KA/690V额定极限短路分断能力：80KA400V50KA/690V40KA/690V额定短时耐受电流（IS延时0.4S0-C0）：50KA/400V符合标准号：IEC947-2GB14048.2-94储能电机：220VDC闭合电磁铁：220VDC(34,35)(31,32)分励脱扣器：220VDC(29,30)智能控制：M型220VDC接地线(20)储能显示(33,34)负载1报警(12,13)负载2报警(14,15)自诊断报警，H型为遥控报警(16,17)故障跳闸，H型为遥控报警(18,19)备注：需带框架联系方式：三十一、物资编码:产品适用设备：智能型万能式断路器额定电流：2500A额定电压：400、690V额定频率：50HZ额定绝缘电压：1000V额定运行短路分断能力：65KA400V50KA/690V额定极限短路分断能力：100KA400V65KA/690V额定短时耐受电流(IS延时0.4S0-C0)：65KA/400V符合标准号：IEC947-2GB14048.2-94储能电机：220VDC(34,35)闭合电磁铁：220VDC(31,32)分励脱扣器：220VDC(29,30)智能控制：2M型220VDC(1,2)辅助开关：6A6B(36-47)储能显示(33,34)负载1报警(12,13)负载2报警(14,15)自诊断报警，H型为遥控报警(16,17)故障跳闸，H型为遥控报警(18,19)备注：需带框架联系方式：三十二、热电阻(WRPLT-04-20-30MPT100204-50200C)技术要求型号：WRPLT-04-20-301甘门00204；感温元件材料：钳电阻丝；分度号：PT100；测量范围：-50200°C；表面式热电阻；元件线丝对数：双支；取样长度：20MM；保护套管长度：30MM；要求符合现场给水泵液耦取样口密封。联系电话：三十三、热电阻(WZPK-135PT1003005)技术要求型号：WZPK-135PT1003005;感温元件材料：伯电阻丝；分度号：PT100：测量范围：-100500；元件防护方式：铠装式；元件线丝对数：双支；接线盒形式：防水接线盒；测温杆净长度：30Omm；测温杆直径：5mm；接口形式：活动卡套式；品牌：天康、上自仪、上海红光；联系电话：三十四、中间继电(MK3P-l220VAC)技术要求型号：MK3P-122OVDC;触点形式：3开3闭；额定电流：10A；额定电压：220VDC联系电话：三十五、浮球液位开关(KEY-3M)技术要求型号：KEY-3M；线缆长度：3米；工作电压：220V联系电话：三十六、数字显示仪表CWS15*01-Al-A-G2420mA技术要求型号：CWS15-X-01-A1-A-G2；温度量程：-40125；湿度量程：0-100%RH;供电电压：936VDC;输出信号：420mA°联系电话：三十七、PCS-9705装置的具体型号与规格为：PCS-9705T-05APTlOOVCT:5A电源：DC220V联系电话1、 物料编码，机械密封SL0W200-410,为闭式泵机械密封,介质为闭式水，闭式泵参数如下：设备名称#2闭式循环泵设备型号SLOW200-410制造厂家上海连成出厂编号制造日期投产日期安装单位安装地点图纸编号附属设备规范设备名称型号制造厂家出厂编号出厂日期轴承SKF6311轴承SKFN311EM详细技术资料项目单位数值备注流量吨/小时750扬程米40转速r/min1480配带功率KW联系人：王乐源，2、 物料编码机械密封125JQ-21,为胶球泵机械密封，要求机械密封为集装式机械密封。联系人：王乐源，3、 物料编码机械密封YNKN300200-20J,为给水泵前置泵机械密封，运行压力约IMpa,水温为100度以上，原厂家为沈阳水泵厂，并经其改造为集装式机械密封，包含机械密封及水室0型圈。联系人：王乐源，4、物料编码机械密封CHTC5/5SP-2993,为给水泵主泵机械密封具体工作参数如下，包含机械密封及水室0型圈。设备名称#1给水泵设备型号CHTC5/5SP-2制造厂家沈阳水泵厂出厂编号510101制造日期2005.01.01投产日期安装单位安装地点图纸编号附属设备规范详细技术资料项目单位数值备注流量吨/小时627扬程米1776转速r/min5650配带功率KW5500吸水压力Bar11.08联系人：王乐源,5.物料码滤芯(AFR2000)型号：AFR2000；材质：纤维材质(白色)；过滤精度：5-20;使用流体：压缩空气；环境温度：-560；联系人：智奕；联系电话
