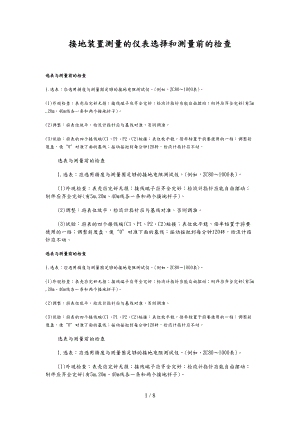

接地装置测量仪表选择和测量前的检查分析报告.doc

接地装置测量的仪表选择和测量前的检查选表与测量前的检查1.选表：应选用精度与测量围足够的接地电阻测试仪。(例如，ZC801000表)。(1)外观检查：表壳应完好无损；接线端子应齐全完好；检流计指针应能自由摆动；附件应齐全完好(有5m,20m、40m线各一条和两个接地钎子)。(2)调整：将表位放平，检流计指针应与基线对准，否则调准。(3)试验：将表的四个接线端(C1、P1、P2、C2)短接；表位放平稳，倍率档置于将要使用的一档；调整刻度盘，使“0”对准下面的基线；摇动摇把到每分钟120转，检流计指针应不动。选表与测量前的检查1.选表：应选用精度与测量围足够的接地电阻测试仪。(例如，ZC801000表)。(1)外观检查：表壳应完好无损；接线端子应齐全完好；检流计指针应能自由摆动；附件应齐全完好(有5m,20m、40m线各一条和两个接地钎子)。(2)调整：将表位放平，检流计指针应与基线对准，否则调准。(3)试验：将表的四个接线端(C1、P1、P2、C2)短接；表位放平稳，倍率档置于将要使用的一档；调整刻度盘，使“0”对准下面的基线；摇动摇把到每分钟120转，检流计指针应不动。选表与测量前的检查1.选表：应选用精度与测量围足够的接地电阻测试仪。(例如，ZC801000表)。(1)外观检查：表壳应完好无损；接线端子应齐全完好；检流计指针应能自由摆动；附件应齐全完好(有5m,20m、40m线各一条和两个接地钎子)。(2)调整：将表位放平，检流计指针应与基线对准，否则调准。(3)试验：将表的四个接线端(C1、P1、P2、C2)短接；表位放平稳，倍率档置于将要使用的一档；调整刻度盘，使“0”对准下面的基线；摇动摇把到每分钟120转，检流计指针应不动。选表与测量前的检查1.选表：应选用精度与测量围足够的接地电阻测试仪。(例如，ZC801000表)。(1)外观检查：表壳应完好无损；接线端子应齐全完好；检流计指针应能自由摆动；附件应齐全完好(有5m,20m、40m线各一条和两个接地钎子)。(2)调整：将表位放平，检流计指针应与基线对准，否则调准。(3)试验：将表的四个接线端(C1、P1、P2、C2)短接；表位放平稳，倍率档置于将要使用的一档；调整刻度盘，使“0”对准下面的基线；摇动摇把到每分钟120转，检流计指针应不动。实地测量1.图示方法接好各条线，(与40m成一直线)，仪表水平放置，两人配合进行，一人监视现场，另一人进行摇测；2.摇动摇柄，同时调整刻度盘(检流计指针右偏，使刻度反时针方向转动；指针左偏，使刻度盘顺时针方向转动)使指针复位。指针接近基线时，应加快摇速到每分钟120转，并仔细调整刻度盘，使指针对准基线，然后停摇。3.数：读取对应基线处刻度盘上的数。4.算：被测接地电阻值() =读数×倍率5.回测量用线、接地钎子和仪表。存放在干燥、无尘、无腐蚀性气体且不受震动的处所。测量中应注意的安全问题1.正确地选表并作充分的检查。2.被测接地装置退出运行(先切断与之有关的电源，拆开与接地线的联接螺栓)。3.测量的40m一线的上方不应有与之相平行的强力线路；下方不应有与之相平行的地下金属管线。4.雷雨天气不得测量防雷接地装置的接地电阻。5.接地电阻测试仪禁止开路试验。不使用时应将接线端用裸线短封。6.摇测工作应有两人同时进行。接地电阻值1.压电气设备的保护接地42.变压器中性点直接地43.重复接地电阻值104.独立避雷针接地电阻值10接地装置的测量周期测量时间应在每年的春季三四月份1.配电所的接地装置，每年一次。2.0KV与以下线路变压器的工作接地装置，每二年一次。3.压线路中性线重复接地的接地装置，每二年一次。4.间设备保护接地的接地装置，每年一次。5.雷保护装置的接地装置，每年一次。接地装置的敷设与连接1.地体顶面埋深不应小于0.6m。2.直敷设的接地体长度不应小于2.5m。3.直接地体的间距不应小于长度的2倍，水平接地体的间距不应小于5m。4.地体（线）应采用搭焊接，接至电气设备上的接地线，应用镀锌螺栓连接，有色金属接地线不能采用焊接时，壳用螺栓连接。5.地体搭焊应符合下列规定。(1)扁钢为其长度的2倍，至少为三面施焊。(2)圆钢为其直径的6倍，双面施焊。(3)圆钢与扁钢连接时，其长度为圆钢直径的6倍。实地测量1.图示方法接好各条线，(与40m成一直线)，仪表水平放置，两人配合进行，一人监视现场，另一人进行摇测；2.摇动摇柄，同时调整刻度盘(检流计指针右偏，使刻度反时针方向转动；指针左偏，使刻度盘顺时针方向转动)使指针复位。指针接近基线时，应加快摇速到每分钟120转，并仔细调整刻度盘，使指针对准基线，然后停摇。3.数：读取对应基线处刻度盘上的数。4.算：被测接地电阻值() =读数×倍率5.回测量用线、接地钎子和仪表。存放在干燥、无尘、无腐蚀性气体且不受震动的处所。测量中应注意的安全问题1.正确地选表并作充分的检查。2.被测接地装置退出运行(先切断与之有关的电源，拆开与接地线的联接螺栓)。3.测量的40m一线的上方不应有与之相平行的强力线路；下方不应有与之相平行的地下金属管线。4.雷雨天气不得测量防雷接地装置的接地电阻。5.接地电阻测试仪禁止开路试验。不使用时应将接线端用裸线短封。6.摇测工作应有两人同时进行。接地电阻值1.压电气设备的保护接地42.变压器中性点直接地43.重复接地电阻值104.独立避雷针接地电阻值10接地装置的测量周期测量时间应在每年的春季三四月份1.配电所的接地装置，每年一次。2.0KV与以下线路变压器的工作接地装置，每二年一次。3.压线路中性线重复接地的接地装置，每二年一次。4.间设备保护接地的接地装置，每年一次。5.雷保护装置的接地装置，每年一次。接地装置的敷设与连接1.地体顶面埋深不应小于0.6m。2.直敷设的接地体长度不应小于2.5m。3.直接地体的间距不应小于长度的2倍，水平接地体的间距不应小于5m。4.地体（线）应采用搭焊接，接至电气设备上的接地线，应用镀锌螺栓连接，有色金属接地线不能采用焊接时，壳用螺栓连接。5.地体搭焊应符合下列规定。(1)扁钢为其长度的2倍，至少为三面施焊。(2)圆钢为其直径的6倍，双面施焊。(3)圆钢与扁钢连接时，其长度为圆钢直径的6倍。实地测量1.图示方法接好各条线，(与40m成一直线)，仪表水平放置，两人配合进行，一人监视现场，另一人进行摇测；2.摇动摇柄，同时调整刻度盘(检流计指针右偏，使刻度反时针方向转动；指针左偏，使刻度盘顺时针方向转动)使指针复位。指针接近基线时，应加快摇速到每分钟120转，并仔细调整刻度盘，使指针对准基线，然后停摇。3.数：读取对应基线处刻度盘上的数。4.算：被测接地电阻值() =读数×倍率5.回测量用线、接地钎子和仪表。存放在干燥、无尘、无腐蚀性气体且不受震动的处所。测量中应注意的安全问题1.正确地选表并作充分的检查。2.被测接地装置退出运行(先切断与之有关的电源，拆开与接地线的联接螺栓)。3.测量的40m一线的上方不应有与之相平行的强力线路；下方不应有与之相平行的地下金属管线。4.雷雨天气不得测量防雷接地装置的接地电阻。5.接地电阻测试仪禁止开路试验。不使用时应将接线端用裸线短封。6.摇测工作应有两人同时进行。接地电阻值1.压电气设备的保护接地42.变压器中性点直接地43.重复接地电阻值104.独立避雷针接地电阻值10接地装置的测量周期测量时间应在每年的春季三四月份1.配电所的接地装置，每年一次。2.0KV与以下线路变压器的工作接地装置，每二年一次。3.压线路中性线重复接地的接地装置，每二年一次。4.间设备保护接地的接地装置，每年一次。5.雷保护装置的接地装置，每年一次。接地装置的敷设与连接1.地体顶面埋深不应小于0.6m。2.直敷设的接地体长度不应小于2.5m。3.直接地体的间距不应小于长度的2倍，水平接地体的间距不应小于5m。4.地体（线）应采用搭焊接，接至电气设备上的接地线，应用镀锌螺栓连接，有色金属接地线不能采用焊接时，壳用螺栓连接。5.地体搭焊应符合下列规定。(1)扁钢为其长度的2倍，至少为三面施焊。(2)圆钢为其直径的6倍，双面施焊。(3)圆钢与扁钢连接时，其长度为圆钢直径的6倍。实地测量1.图示方法接好各条线，(与40m成一直线)，仪表水平放置，两人配合进行，一人监视现场，另一人进行摇测；2.摇动摇柄，同时调整刻度盘(检流计指针右偏，使刻度反时针方向转动；指针左偏，使刻度盘顺时针方向转动)使指针复位。指针接近基线时，应加快摇速到每分钟120转，并仔细调整刻度盘，使指针对准基线，然后停摇。3.数：读取对应基线处刻度盘上的数。4.算：被测接地电阻值() =读数×倍率5.回测量用线、接地钎子和仪表。存放在干燥、无尘、无腐蚀性气体且不受震动的处所。测量中应注意的安全问题1.正确地选表并作充分的检查。2.被测接地装置退出运行(先切断与之有关的电源，拆开与接地线的联接螺栓)。3.测量的40m一线的上方不应有与之相平行的强力线路；下方不应有与之相平行的地下金属管线。4.雷雨天气不得测量防雷接地装置的接地电阻。5.接地电阻测试仪禁止开路试验。不使用时应将接线端用裸线短封。6.摇测工作应有两人同时进行。接地电阻值1.压电气设备的保护接地42.变压器中性点直接地43.重复接地电阻值104.独立避雷针接地电阻值10接地装置的测量周期测量时间应在每年的春季三四月份1.配电所的接地装置，每年一次。2.0KV与以下线路变压器的工作接地装置，每二年一次。3.压线路中性线重复接地的接地装置，每二年一次。4.间设备保护接地的接地装置，每年一次。5.雷保护装置的接地装置，每年一次。接地装置的敷设与连接1.地体顶面埋深不应小于0.6m。2.直敷设的接地体长度不应小于2.5m。3.直接地体的间距不应小于长度的2倍，水平接地体的间距不应小于5m。4.地体（线）应采用搭焊接，接至电气设备上的接地线，应用镀锌螺栓连接，有色金属接地线不能采用焊接时，壳用螺栓连接。5.地体搭焊应符合下列规定。(1)扁钢为其长度的2倍，至少为三面施焊。(2)圆钢为其直径的6倍，双面施焊。(3)圆钢与扁钢连接时，其长度为圆钢直径的6倍。8 / 8
