摄像头底座的注塑模具设计说明194839371.doc

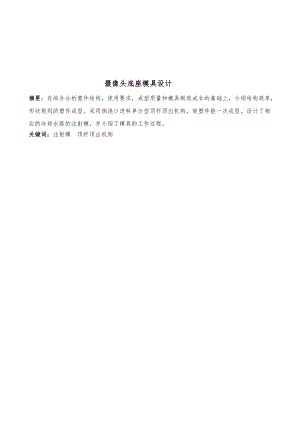

摄像头底座模具设计摘要：在综合分析塑件结构，使用要求，成型质量和模具制造成本的基础上，介绍结构简单，形状规则的塑件成型。采用侧浇口进料单分型顶杆顶出机构，使塑件能一次成型。设计了相应的冷却水路的注射模，并介绍了模具的工作过程。关键词：注射模 顶杆顶出机构The design of the Camera base injection mold Abstract Based on the comprehensive analysis on the plastic parts strcture service require-ment, moulding quality and mouding quality and mould manu facturing cost. Acorresponding injection mould of internal side core pulling was designed.By adopting the mulit-direction and multi-combination core-pulling .acorresponding injection mould of interal side core pulling was designed,the working process of the mould was in-troduced.Keywords Injection mould Medialcoe pulling.目录前 言11.塑件材料的成型特性与工艺参数21.1塑件材料的特性21.2 成型特性21.3工艺参数51.4塑料制件的结构工艺性61.5塑件在模具中的位置72.模具结构设计72.1型腔数目的确定72.2分型面的设计72.3注射机的选定82.4主流道的设计92.5 浇口的设计。102.6浇口位置的选择112.7 冷料穴和拉料杆的设计122.8排气系统的设计122.9温度调节系统123.成型零件的设计与计算133.1成型零件的设计143.2模具型腔侧壁和底板厚度的计算163.3 模架的选用184.合模导向机构的设计184.1 导向机构的作用184.2 导柱导向机构195.推出机构的设计215.1 推出机构的设计原则215.2 脱模力的计算215.3 简单推出机构226.注射机相关参数的校核236.1注射压力的校核236.2锁模力的校核236.3模具闭和高度的校核246.4开模行程的校核246.5模具安装尺寸的校核246.6安装螺孔尺寸257.设计总结25致词28参考文献29前 言毕业设计是在修完所有课程之后，我们走向社会之前一次综合性设计。本次设计的课题是摄像头底座注塑模设计,是对以前所学课程的一个总结。 在此次设计中，主要用到所学的注射模设计，以与机械设计等方面的知识。着重说明了一副注射模设计的一般流程，即注射成型的分析、注射机的选择与相关参数的校核、模具的结构设计、注射模具设计的有关计算、模具总体尺寸的确定与结构草图的绘制、模具结构总装图和零件工作图的绘制、全面审核投产制造等。其中模具结构的设计既是重点又是难点，主要包括成型位置与分型面的选择，模具型腔数的确定与型腔的排列和流道布局和浇口位置的选择，模具工作零件的结构设计，推出机构的设计，拉料杆的形式选择，排气方式设计等。通过本次毕业设计，虽然产品很简单，没有涉与侧面分型与抽芯机构的设计，但是使我懂得如何查阅相关资料以与怎样解决在实际工作中遇到的实际问题，这为我们以后更好的从事模具行业打下了良好的基础。 本次毕业设计中得到了老师和很多同学的帮助，在此我一一表示诚挚的感！由于本人缺乏实践经验，水平有限，且时间又仓促。设计过程中难免有错误和欠妥之处，恳请各位老师和同学指正批评。1.塑件材料的成型特性与工艺参数本章着重介绍塑料成型的工艺特点以与塑件的工艺要求，塑件结构设计方面的知识。为后面几章的模具设计奠定了基础。对零件的分析得塑件材料取PE（聚乙烯）。1.1塑件材料的特性聚乙烯无臭，无毒，手感似蜡，具有优良的耐低温性能(最低使用温度可达-70-100)，化学稳定性好，能耐大多数酸碱的侵蚀(不耐具有氧化性质的酸)，常温下不溶于一般溶剂，吸水性小，但由于其为线性分子可缓慢溶于某些有机溶剂，且不发生溶胀，电绝缘性能优良；但聚乙烯对于环境应力(化学与机械作用)是很敏感的，耐热老化性差。1.2 成型特性PE（聚乙烯）注塑成型工艺根据材料的特性和供料情况，一般在成型前应对材料的外观和工艺性能进行检测。供应的粒料往往含有不同程度的水分、熔剂与其它易挥发的低分子物，特别是具有吸湿倾向的PE含水量总是超过加工所允许的限度。因此，在加工前必须进行干燥处理，并测定含水量。在高温下PE的水分含量要求在5以下，甚至23，因此常用真空干燥箱在7590干燥2小时。已经干燥的材料必须妥善密封保存，以防材料从空气中再吸湿而丧失干燥效果，为此采用干燥室料斗可连续地为注塑机提供干燥的热料，对简化作业、保持清洁、提高质量、增加注射速率均为有利。干燥料斗的装料量一般取注塑机每小时用料量的2.5倍。对于某些包胶注塑的应用，使用聚乙烯(PE)载色剂可能会对与基体的粘接力产生不利的影响。新购进的注塑机初用之前，或者在生产中需要改变产品、更换原料、调换颜色或发现塑料中有分解现象时，都需要对注塑机机筒进行清洗或拆洗。清洗机筒一般采用加热机筒清洗法。清洗料一般用塑料原料（或塑料回收料）。在加工注塑过程中，温度的设定是否准确是制品外观和性能好坏的关键。下面是进行PE加工注塑时温度设定的一些建议。进料区域的温度应设定得相当低，以避免进料口堵塞并让夹带的空气逸出。当使用色母料时为了改善混合状态，应将过渡区域的温度设定在色母料的熔点以上。离注塑喷嘴最近区域的温度应该设定得接近于所需的熔体温度。所以，经过测试，通常PE产品在各个区域温度的设定围分别是：料筒为160摄氏度到210摄氏度，喷嘴为150摄氏度到170摄氏度。模具温度应该设定高于注塑区的冷凝温度，这将能避免水分对模具的污染以致制品表面出现的条纹。较高的模具温度通常会导致较长的循环周期，但它能改进焊接线和制品的外观效果,所以，模具温度的围应设计定在33到65之间。在制品填充模具型腔的过程中，如果制品的填充性能不好，就会发生压力降低过大、填充时间过长、填充不满等等情况，从而使制品存在质量问题。为了提高制品在成型时的填充性能，改善成型制品的质量，一般可以从下列几个方面来考虑：1）改变浇口位置；2）改变注射压力；3）改变零件的几何形状。通常将注射压力的控制分成为一次注射压力、二次注射压力（保压）或三次以上的注射压力的控制。压力切换时机是否适当，对于防止模压力过高、防止溢料或缺料等都是非常重要的。模制品的比容取决于保压阶段浇口封闭时的熔料压力和温度。如果每次从保压切换到制品冷却阶段的压力和温度一致，那么制品的比容就不会发生改变。在恒定的模塑温度下，决定制品尺寸的最重要参数是保压压力，影响制品尺寸公差的最重要的变量是保压压力和温度。例如：在充模结束后，保压压力立即降低，当表层形成一定厚度时，保压压力再上升，这样可以采用低合模力成型厚壁的大制品，消除塌坑和飞边。保压压力与速度通常是塑料充填模腔时最高压力与速度的5065，即保压压力比注射压力大约低0.60.8MPa。由于保压压力比注射压力低，在可观的保压时间，油泵的负荷低，固油泵的使用寿命得以延长，同时油泵电机的耗电量也降低了。采用预先调节好一定的计量，使得在注射行程的终点附近，螺杆端部仍残留有少量的熔体（缓冲量），根据模的填充情况进一步施加注射压力（二次或三次注射压力），补充少许熔体。这样，可以防止制品凹陷或调节制品的收缩率。 冷却时间主要取决于熔体温度、制品的壁厚和冷却效率。此外，物料的硬度也是一个因素。与很软的品种比较，较硬的品种在模具将较快地凝固。如果从两侧进行冷却，那么每0.100' 壁厚所需的冷却时间通常将是大约10到15秒。包胶方式的制品将需要较长的冷却时间，因为它们可以通过较小的表面积而有效地冷却。每0.100'壁厚所需的冷却时间将是大约15到25秒。 1 塑料成型不完整（1）进料调节不当，缺料或多料。（2）注射压力太低，注射时间短，柱塞或螺杆退回太早。（3）注射速度慢。（4）料温过低。2 溢料（飞边）（1）注射压力过高或注射速度过快。（2）加料量过大造成飞边。（3）机筒、喷嘴温度太高或模具温度太高都会使塑料黏度下降，流动性增大，在流畅进模的情况下造成飞边。3烧焦暗纹（1）机筒、喷嘴温度太高。（2）注射压力或预塑背压太高。（3）注射速度太快或注射周期太长。 4 银纹、气泡和气孔（1）料温太高，造成分解。（2）注射压力小，保压时间短，使熔料与型腔表面不密贴。（3）注射速度太快，使熔融塑料受大剪切作用而分解，产生分解气；注射速度太慢，不能与时充满型腔造成制品表面密度不足产生银纹。（4）料量不足、加料缓冲垫过大、料温太低或模温太低都会影响熔料的流动和成型压力，产生气泡。（5）螺杆预塑时背压太低、转速太高，使螺杆退回太快，空气容易随料一起推向机筒前端。1.3工艺参数温度设定进料区域的温度应设定得相当低，以避免进料口堵塞并让夹带的空气逸出。当使用色母料时为了改善混合状态，应将过渡区域的温度设定在色母料的熔点以上。离注塑喷嘴最近区域的温度应该设定得接近于所需的熔体温度。所以，经过测试，通常PE产品在各个区域温度的设定围分别是：料筒为160210，喷嘴为150170，模具温度的围应设计定在4060之间。保压压力与速度通常是塑料充填模腔时最高压力与速度的5065，即保压压力比注射压力大约低0.60.8MPa。螺杆速度围为每分钟50150转。背压的正常设定围是50150 psi。当混合色母料时，应采用较高的背压以达到最佳的分散状态。螺杆选择由于PE兼具有很好的特性，一般注塑螺杆选择通用型即可，压缩比不宜太大；如果产品要求不高，也可选择类似PVC用的螺杆1.4塑料制件的结构工艺性 要想获得合格的塑料制件，除选择合理的塑件材料外，还必须考虑塑件的结构工艺性。塑件的 结构工艺性与模具设计有直接关系，只有塑件设计满足成型工艺要求， 才能设计出合理的模具结构。一、 尺寸与精度塑件尺寸的大小取决于塑料的流动性。在注射成型中，薄壁塑件的尺寸不能设计的过大。塑件的尺寸精度是指所获得的塑件尺寸与产品图中尺寸的符合程度，与所获得塑件尺寸的准确度。根据本次设计的要求，结合表3-9（参一）初步选定该零件的三个表面的精度分别为4、5、6级。二、 表面粗糙度塑件的外观要求越高，表面粗糙度应越低。一般模具表面粗糙度,要比塑件的要求低12级。塑件的表面粗糙度一般为Ra0.83.2m。三、 形状塑件的外表面形状应尽可能保证有利于成型。四、 斜度为了便于从塑件中抽出型心或从型腔中脱出塑件，防止脱模时拉伤塑件，在设计时必须使塑件外表面沿脱模方向留有足够的斜度，由于本次设计所选材料为PE，外面均取拔模斜度为1°。五、 壁厚塑件的壁厚对塑件的质量有很大的影响，塑件壁厚尽可能均匀。本次设计的壁厚非均匀，且满足塑件的最小厚度。六、 圆角塑件除了使用上要求采用尖角外，其余所有转角处均应尽可能采用圆角过渡。1.5塑件在模具中的位置一、 型腔数量与排列方式塑件的设计已完成，根据塑件品种，形状与尺寸分析，塑件的材料、形状尺寸于浇口的位置和形状有关，同时也对分型面和脱模位置有影响，此外质量控制要求，塑件的成本，注射机技术规对型腔均有影响，本次设计选定一模一腔。二分型面的设计 1、分型面设在零件开口最大轮廓处2、分型面设在零件开口处以使塑件开模以后留在动模。便于顺利脱模3、在分型面上设有1°左右的拔模斜度，可以保证塑件外观质量和塑件精度要求2.模具结构设计2.1型腔数目的确定由于该塑件尺寸不大，而且成规则的圆柱体，只能采用一模四腔生产模具可保证塑件的表面的粗糙度和质量，又能达到制件的最佳的技术经济性。2.2分型面的设计分型面是决定模具结构形式的重要因素，它与模具的整体结构和模具的制造工艺有密切的关系，并且直接影响到塑料熔体的流动充填特性与塑件的脱模，因此分型面的选择是注塑模具设计中的一个关键选择分型面应遵循以下几项基本原则： a、分型面应选在塑件外形最大轮廓处。b、确定有利的留模方式，便于塑件顺利脱模；c、保证塑件的精度要求；d、满足塑件外观质量的要求；e、便于模具的加工与制造；f、对成型面积的影响；g、排气的效果的考虑；h、对侧向抽芯的影响。注射模一般的有一个分型面，有的有两个分型面。分型面的形状分为：平直分型面，倾斜分型面，阶梯分型面，曲面分型面，复合分型面。在这里考虑到塑件分型面选在塑件外形最大轮廓处，要保证有利的留模方式，要便于塑件顺利脱模，保证塑件的精度要求，便于模具加工，脱模，采用平直分型面。如图；2.3注射机的选定以锁模力为技术参数，必须大于模具在开模方向的投影面积上的总注射力。P=PB x KC x KS式中P-型腔注射压力 MpaPB-基本压力 MpaKC-材料系数，TRP材料取KC=1.15KS-塑料复杂系数，KS=11.5。螺杆（柱塞）直径（毫米）42喷嘴球半径（毫米）12孔直径（毫米）4注射容量（厘米或克）125定位孔直径（毫米）100注射压力1190顶出中心孔径（毫米）两侧孔径（毫米）Ø22孔距（毫米）230锁模力（10）450模具厚度（毫米）最大300最小200最大注射面积（厘米）320模板厚度（毫米）300PB与塑件平均壁厚T，进浇口流程长度L的流程比L/T有关，本塑件T=4mm，在这里直浇口，估算L=100mm，故L/T=33，PB=32MPa，由于该塑件简单，取KS=1，则：P=32 ×1.15 ×1=36.8 MPa锁模力为；F=1.5×P×A×0.1式中；F-所需的锁模力 KNP-型腔注射压力A-塑件投影面积，A=660×510=336600F=1.5×36.8×336600×0.1=185.803 KN所以选用卧式XS-ZY-125 型号国产注射机，其主要技术参数如下：XS-ZY-125型注射机技术参数2.4主流道的设计主流道的设计参考教材塑料成型工艺与模具设计P114表5-2主流的部分尺寸：查教材塑料成型工艺与模具设计P103表4.2常用热塑性塑料注射机型号和主要技术规格XS-ZY-125：喷嘴球半径=12；主流道小端直径=6。则主流道小端直径d=6+1=7; 球面配合高度h取10； 主流道锥角取30；主流道球面直径SR=12+8=20;L和D还待定。因为定模板厚度和动模底板总长为120，所以浇口套L=120mm。经计算d=2+1=3mm。2.5 浇口的设计。因为该塑件是用一模4件型腔模，而且塑件表面粗糙度要求较高，浇口开在成型件的底部,才用边缘型浇口,如下图所示。2.6浇口位置的选择浇口的形式很多，但无论采取什么形式的浇口，其开设的位置对塑件的成型性能与成型质量影响都很大。在模具设计时，浇口位置与尺寸要求比较严格，它一般根据下述几项原则来参考：a、 尽量缩短流动距离b、 浇口应开设在塑件壁最厚处c、 避免熔体破裂现象引起塑件的缺陷d、 考虑分子定向的影响e、 减少或避免熔接痕提高熔接强度f、 应有利于型腔中气体的排除g、 不在承受弯曲或冲击载荷的部位设置浇口h、 浇口位置的选择应注意塑件外观质量综合以上原则和塑件形状与技术要求决定将浇口设置在塑件底部。2.7 冷料穴和拉料杆的设计冷料穴的作用是容纳浇注系统流道中料流的前锋冷料，以免这些冷料注入行腔。为了使料流的流动性更好，在模具温度更均匀.2.8排气系统的设计当塑料溶体填充型腔时，必须将型腔和浇注系统的空气与塑料受热或凝固产生的低分子挥发气体顺利排出模外。如果型腔因各种因素没有将产生的气体排除干净，塑件就会形成气泡、接缝、表面轮廓不清与填充缺料的成型缺陷，另外气体受压，体积缩小会产生高温将导致素件局部碳化或烧焦，同时积存的气体还会产生反向压力而降低充模速度。因此必须考虑排气问题，注射模成型时排气通常用如下三种方式进行：a、利用配合间隙排气b、在分型面上开设排气槽排气c、利用排气塞排气本塑件可在分型面上开设排气槽。，不必专门开设排气系统。2.9温度调节系统无论什么塑料进行注射成型，均有一个比较适宜的模具温度围，在此模具温度围，塑料熔体的流动性好，容易充满型腔，塑件脱模后收缩和翘曲变形小，形状与尺寸稳定，力学性能以与表面质量较高。为了使模温控制在一理想的围，现设计一模具温度调节系统。由于本次设计的塑料PE黏度和流动性大，模温为80100，故无须设计加热系统，只需设计冷却系统以确保合理的模温。常用的冷却方法有水冷却、空气冷却和油冷却，本设计采用水冷却，经济实惠。（1）冷却系统的设计原则与常见冷却系统的结构冷却系统的设计原则为：a） 冷却水道应尽量多b） 冷却水道至型腔表面距离应尽量相等c） 浇口出加强冷却d） 冷却水道、入口温差应尽量小e） 冷却水道应沿着塑料收缩的方向设置此外，冷却水道的设计还必须尽量避免接近塑件的溶接部位以免产生溶接痕，降低塑件强度；（2）冷却系统机构的确定塑件的形状是变化万千的，因此对于不同的塑件，冷却水道的位置形状也不一样。本塑件为深型腔塑件，凸凹模设置直通冷却水道。如图:3.成型零件的设计与计算成型零件决定塑件的几何行状和尺寸。成型零件工作时，直接与塑料接触，承受塑料熔体的高压、料流的冲刷，脱模时与塑料间还发生摩擦。因此，成型零件要求有正确几何形状，较高的尺寸精度和较低的表面粗糙度，此外，成型零件还要求结构合理，有较高强度、刚度与较好的耐磨性能。3.1成型零件的设计为了提高零件的加工效率，装拆方便，保证型腔形状，采用整体形式.凸模采用整体中嵌入式凸模结构。凸模镶块与凸模板间的配合用。影响成型零件的尺寸因素有：1）塑件的收缩率其值为s=（Smax-Smin ）Ls; 式中s-塑料收缩率波动所引起的塑件尺寸误差；Smax-塑料的最大收缩率；Smin-塑料的最小收缩率；Ls-塑件的基本尺寸。2）模具成型零件的制造误差参考塑料成型工艺与模具设计P所列出的经验值，成型零件的制造公差约占塑件总公差的-,或取IT7-IT8级作为模具制造公差。模具成型零件制造公差用z表示。这里取z=0.05收缩率的波动引起塑件尺寸误差随塑件的尺寸增大而增大。在计算成型零件时，所用到的收缩率均用平均收缩率来表示= 100%式中-塑件的平均收缩率；Smax-塑料的最大收缩率；Smin-塑料的最小收缩率。第一类尺寸：型腔尺寸的计算计算公式参考教材P151式（5-18）：（）=(1+ )LS-(0.50.75) 式中-表示塑料的平均收缩率；(=0.55%)LS-表示塑件的基本尺寸；-表示塑件尺寸的公差；Z-取/3。当制件的尺寸较大、精度级别较底时式中取0.5，当精度级别较高时式中取0.75。本塑件为壳体配件其精度要求不高，故在本设计中取0.5。第一类型腔尺寸的计算68尺寸的计算：查教材P66表3-8该尺寸的公差为=1.56。利用公式(LM) =(1+ )LS-0.75 =(1+0.55%)×68-0.75×1.6 0+0.035=67.45 0+0.035mm66尺寸的计算：查教材P66表3-8该尺寸的公差为=1.50。(LM) =(1+ )LS-0.75 =(1+0.55%)×66-0.75×1.5 0+0.25=65.23 0+0.25mm第二类型芯尺寸的计算：（1）尺寸为1.44的计算：查教材P66表3-18该尺寸的公差为=1.6。利用公式(Lm)z =(1+ )LS+0. 75z=(1+0.55%)×1.44+0.75×1.6 0-0.034=1.40-0.034mm（2）尺寸为5的计算：查教材P66表3-18该尺寸的公差为=1.6。利用公式(Lm)z =(1+ )LS+0.75z=(1+0.55%)×54+0.75×1.08 0-0.045=5 0-0.034mm3.2模具型腔侧壁和底板厚度的计算塑料模具型腔在成型过程中受到熔体的高压作用，应具有足够的强度和刚度，如果型腔侧壁和底版厚度过小，可能因硬度不够而产生塑性变形甚至破坏；也可能因刚度不足产生翘曲变形导致溢料和出现飞边，降低塑件尺寸精度和顺利脱模。因此，应通过强度和刚度计算来确定型腔壁厚 模具型腔壁厚的计算，以最大压力为准，而最大压力是在注射时，熔体充满型腔的瞬间产生的，随着塑料的冷却和浇口的冻结，型腔的压力逐渐降低，在开模时接近常压。理论分析和生产实践表明，大尺寸的模具型腔，刚度不足是主要矛盾，型腔壁厚应以满足刚度条件为准；由于本模具采用“一模4件”结构，总体尺寸不是很大，故应以型腔的壁厚的刚度为准。刚度计算条件一般从下面三个方面来考虑：（1） 模具成型过程中不发生溢料（2） 保证塑件尺寸精度（3） 保证塑件顺利脱模在一般情况下，因塑料的收缩率较大，型腔的弹性变形量不会超过塑料冷却时的收缩值，因此，型腔的刚度要求主要是由不溢料和塑件精度来决定。当塑件某一尺寸同时有几项要求时，以最苛刻的条件作为刚度设计的依据。对于本塑件可以简化为整体式矩形型腔进行近似计算。1）矩形型腔的结构尺寸计算在本模具设计中采用了整体矩形型腔，整体矩形型腔的结构简图如下：因本模具的型腔大体上似矩形，并且其l<370故按一下强度条件公式：S底板厚度的计算公式：h式中：c，-由型腔边长比l/b决定的系数。由于型腔厚度很小，h=2mm.根据表4-17矩形型腔壁厚尺寸的经验推荐：矩形型腔壁短边 b整体型腔壁厚s>40-5025-30>50-6030-35>60-7035- 42由于采用一模4腔的设计，流道总长度为104mm.，型腔厚度取40mm.所以型腔的外形尺寸：260×260× 40mm.2）底板厚度的计算 整体式矩形型芯的底板，如果后部没有支承板，直接支承在模脚上，中间是悬空的，底板可以看成是周边固定的受均匀载荷的矩形板，由于溶体的压力，板中心将产生最大的变形量，按刚度条件，型腔底板厚度为：式中 由型腔边长比决定的系数；型腔溶体的压力（）；型腔短边长（）；钢的弹性模量，取；允许变形量；取0.05 mm经计算得：l/b=1.4查表得 =0.0226, p=50MPa，b=80mm。 所以 35.5mm由于考虑到这是近似计算，为匹配标准模架，取h=40mm。3.3 模架的选用根据型芯,型腔的尺寸.因此选用的模架外形尺寸为: A400× 400的模架.4.合模导向机构的设计导向机构的保证动摸或上下模合模时正确定位和导向的零件。合模导向机构主要有导柱导向和锥面定位两种形式。在这里我采用导柱导向的形式。4.1 导向机构的作用1）定位作用模具闭合后，保证定模或上下模的位置的正确，保证型腔形状和尺寸的精度；导向机构在模具装配过程中也起定位作用，便于装配和调整。2）导向作用合模时首先是导向零件接触，引导动定模上下模准确闭合，避免型心先进入型腔造成成型零件的损坏。3）承受一定的侧向压力承受塑料溶体在充型过程中产生单向侧压力和动模板自身的重力。4.2 导柱导向机构（一）导柱1、导柱的结构 其结构采用如下图所示的结构：2、导柱结构和技术要求（1）长度导柱导向部分长度=35+2080=52mm. 直径由于模架250×315型。选用比较大，参考塑料注射 模中小型模架标准的尺寸组合。选用：导柱d80×150×35.实用注塑模设计手册。（2）形状导柱前端做倒角。（3）材料导柱应具有硬而耐磨的表面，坚韧而不易折断的心，因此采用T10A钢经淬火热处理，硬度应达到5055HRC。导柱固定部分表面粗糙度为Ra0.8。导向部分为Ra0.4。（4）数量布置导柱均匀分布在模具四周如下图所示：（5）配合精度导柱固定端与模板之间采用H7/m6的过度配合；导柱的导向部分采用H7/f7的间隙配合。（二）导套1 、导套的结构形式导套的典型结构如图所示： 此类型导套为直导套，结构简单，加工方便，适用于简单模具或导套后面没有垫板的场合：2、导套结构和技术要求1）形状为使导柱顺利进入导套，在导套的前端倒圆角。导柱孔最好做成通孔，以利于排出孔空气与残渣废料。如模板较厚，导柱孔必须作成盲孔时，可在盲孔的侧面打一小孔排气。2）材料 导套用与导柱一样的材料或铜合金等耐磨材料制造，其硬度一搬应低与导柱硬度，以减轻磨损，防止导柱和导套拉毛。导套固定部分和导滑部分的表面粗糙度一般为 Ra0.8。因此选用：导套d=60×62的导套。GB 4619.3-84，材料T8A。固定形式和配合精度采用H7/r6配合镶入模板。参考实用注塑模设计手册：5.推出机构的设计5.1 推出机构的设计原则塑件在从模具上取下以前,还有一个从模具的成型零件上脱出的过程,使塑件从成型零件上脱出的机构称为推出机构。它包括以下几个部分，脱模力的计算、推出机构、复位机构等的机构形式、安装定位、尺寸配合以与某些机构所需的强度、刚度或稳性校核。在设计此机构时，应遵守以下几个原则：1 推出机构应尽量设置在动模一侧,4 保证塑件不因推出而变形损坏,5 机构简单动作可靠,6 良好的塑件外观,8 合模时的正确复位.5.2 脱模力的计算注射成型后，塑件在模具冷却定型，由于体积的收宿，对型心产生包紧力，塑件要从模腔中脱出，就必须克服因包紧力而产生的摩擦阻力。对于不带通孔的壳体类塑件，脱模时还要克服大气压力。一般而论，塑料制件刚开始脱模时，所需克服的阻力最大，即所需的脱模力最大，根据力平衡原理，列出平衡方程式：F=Ap(µcosa-sina)式中：µ-塑料对钢的摩檫系数，约为 0.1-0.3A-塑件包容型芯的面积， P-塑件对型芯的单位面积上的包紧力，这里取P=3×107Mpa5.3 简单推出机构1）推出机构一般包括推杆推出机构、推管推出机构、推件板推出机构、活动镶块与凹模推出机构、多元综合推出机构等。考虑到本塑件的结构形状，推件板推出机构易使塑件产生变形且易产生毛刺,因此确定用推杆推出机构。推杆推出机构是最常见，而且也是应用最为广泛的。推杆头的形状根据塑件的成型面形式而定。由于本塑件的脱模力相对来说较大，故布置四个推杆。中间也可以加气顶辅助推出。2）推杆的材料采用T8A碳素钢，热处理要求HRC50,工作端配合部分表面粗糙度Ra0.8。3）推出机构的导向与复位为了保证推出机构在工作过程中灵活、平稳，每次合模后，推出机构应能回到原来的位置，所以需要设计推出机构的导向与复位装置。推出机构包括导向零件和复位零件。导向零件由推板导柱与推板导套所组成，本次设计采取导柱与导套相配合的形式，导套在顶杆固定板和副板之间，导柱在支持板上与下模座螺丝连接。因这样导柱除了起到向作用外，还能支承着动模支承板，这样改善了支承板的受力状况，提高了支承板的刚性。复位零件一般有复位杆复位和弹簧复位两种形式，本次设计采用复位杆复位形式，圆形截面，设置四根。位置设在推杆固定板的四周，这样可使推出机构合模时复位平稳，复位杆端面与所在动模分型面上平齐。推出机构推出后，复位杆高出分型面（其高度即为推出距离的大小）。合模时，复位杆在弹簧力的作用下先复位，同时带动推件机构复位。6.注射机相关参数的校核在前面已经确定了模具的结构、类型和一些基本的参数尺寸，如模具的型腔的个数、需用的注射量、塑件在分型面上的投影面积、成型时所需的合模力、注射压力、模具的厚度、安装固定尺寸以与开模行程等。这些数据都与注射机的有关性能参数密切相关，如果两者不相匹配，则模具无法使用，为此，必须对两者之间有关的数据进行校核以满足要求。 6.1注射压力的校核注射成型机的最大注射压力应稍大于塑料制品的成型所需的注射压力，即P0P式中 P0注射成型机的最大注射压力； P 塑料制品成型时所需的注射压力。查有关手册可知P0=130 Mpa，P=7090 Mpa所以P0=130P=80成立，即注射压力满足要求。6.2锁模力的校核锁模力的校核 锁模力又称合模力，是指注射成型机的合模装置对模具所施加的最大夹紧力。为了避免塑料注射机成型时由于受到注射压力的作用而使模具沿分型面而胀开，注射成型机的锁模力可按下式核算：F0P模A分×100 或 F0K1P A分×100式中 F0注射成型机的公称锁模力（N）； P模模压力（型腔熔体压力）（Mpa）； K1压力损耗系数，K1=2/3； A分塑料制品在与浇注系统在分型面上的投影面积之和。所以有：F0=180000035×(2×11.87+6×54)×100=1217090所以F0P模A分×100 成立，故所选注射机的锁模力也符合要求。6.3模具闭和高度的校核模具闭和高度应该满足以下关系：H式中 H模具闭合高度；Hmin注射成型机模具最小厚度；Hmax注射成型机模具最大厚度；Hmin=250H=299Hmax=350所以所选注射机的模具闭合高度满足要求。6.4开模行程的校核开模行程S是（合模行程）指模具开合过程中动模固定板的移动距离。它的大小直接影响模具所能成型的塑件高度。当模具需要利用开模动作完成侧向抽芯动作时，开模行程的校核还应考虑为完成抽芯动作所需增加的开模行程。次模具没有侧向抽芯动作，故开模行程按下式来校核：SmaxS= H1+ H2即有 S=35034.0+84+10=128因而所选注射机的开模行程也符合要求。6.5模具安装尺寸的校核不同型号的注射机其安装模具部位的形状和尺寸各不一样，设计模具时应对其相关尺寸加以校核，以保证模具顺利安装，需校核的主要容有喷嘴尺寸、定位圈、模具的最大厚度与最小厚度与安装螺钉孔等。（1） 喷嘴尺寸 因为浇注系统的主流倒的尺寸是根据喷嘴尺寸而设计的，所以此尺寸一定满足条件。（祥见浇注系统设计）（2） 定位圈尺寸 此同上，因为定位圈是随着喷嘴尺寸而变化的相应的改变，故必满足要求。6.6安装螺孔尺寸我们采用用螺钉直接固定的方法，但要注意动、定模部分的底板尺寸与注射机对应模板上所开设的螺孔的尺寸和位置相适应。由于在设计的时候是用CAD软件ug进行分型得出的结果，取的是标准数值，显然满足要求。至此已经校核完了注射机的相关工艺参数，即所选用的注射机符合要求。7.设计总结本次毕业设计的课题是摄像头底座注塑模设计,是在修完大学所有课程之后进行的一次综合性设计,是对以前所学知识的一次全面性检查。在这次毕业设计的过程中，我充分利用了所学知识，查阅了大量的参考书目，尽量将自己所学的知识与设计有机的结合起来，懂得了如何来设计塑件的注射模具的一般流程，即注射成型制品的分析、注射机的选择与相关参数的校核、模具的结构设计、注射模具设计的有关计算、模具总体尺寸的确定与结构草图的绘制、模具结构总装图和零件工作图的绘制、全面审核投产制造等，其中模具结构的设计既是重点又是难点，主要包括制品成型位置的与分型面的选择，模具型腔数的确定与型腔的排列和流道布局和浇口位置的选择，模具工作零件的结构设计，侧面分型与抽芯机构的设计，推出机构的设计，拉料杆的形式选择，排气方式设计等。虽然这次设计的制件简单没有用上侧面分型与抽芯机构的设计等，但是经过再次复习又一次进行了掌握！经过两个多月的时间，毕业设计终于可算是划上了一个句号。本次设计是一个全面性的设计，是对大学课程的一个总结。本次毕业设计我翻阅了大量的参考书，巩固了以往所学的机械制图、公差与配合、制造工艺等相关知识，对机械课程和知识起到了穿针引线的作用，使我对大学所学的全部知识进行一次整理，为我即将踏入社会做了一个很好的准备。更重要的是，通过本次毕业设计对我们所掌握的模具知识实际应用能力起到了检验的作用，通过系统设计，知道自己的不足和缺陷。在设计过程中我始终结合计算机进行设计，从零件的造型、模具的分模到、二维工程图的转化都使用UG、AutoCAD软件。提高了我们对UG、AutoCAD等软件的应用能力。通过了本次设计我们已初步了解了工程技术人员的设计思想，掌握了模具设计的相关知识，为以后能独立完成一套模具设计与制造打下基础。在设计中，通过查阅网络资料，向在外面工作师傅请教，最大可能地了解实际生产中注塑模具的实际设计和制造情况。在设计中广泛采用标准件。设计参数的选择不局限于课本和老资料，而是根据实际情况来选择和使用。课本的数据取值相对比较保守：如推杆固定板安装推杆的孔单边间隙在课本中推荐值是0.5，而实际情况是单边取0.05，即用现有的加工方法，是很容易达到这个精度要求的。在设计中我得到最大的收获是：1. 提高查阅参考资料的能力。能在不同的参数推荐值中选择适合本设计的最佳值和方法。2. 继续巩固各种基础知识。比如材料力学、机械制图、公差与配合、加工工艺等。并学会较灵活应用，为设计机械模具打好基础。3. 学会使用各种专业工程软件来辅助设计。在本次设计中就是用UG软件来辅助设计的。这样不但可以提高设计效率，更重要的是可以领会别人的设计思想和设计所要关注的问题等。4. 协调小组成员之间的工作，在零件有配合的地方共同讨论协调；设计遇到难题一起想办法解决，培养了团队精神。5. 加深了对模具行业的了解。通过上网查阅，可以知道模具在国外的最新发展。解决某个问题的多中思路和最优方案等。通过设计，也发现自己的很多不足和有待提高的知识，主要表现在：1. 各门基础课知识掌握的不够扎实，运用起来不够熟练。2. 实际工作能力还有待提高，设计与社会上的实际生产还有很大差距。3. 专业软件的使用能力（包括熟练度和使用的广度）还需要再提高一个层次。总之，我认为，这次毕业设计虽然还有不少的缺陷和错误，
