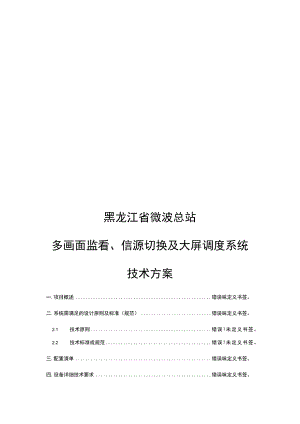

黑龙江省微波总站多画面监看、信源切换及大屏调度系统技术方案.docx

黑龙江省微波总站多画面监看、信源切换及大屏调度系统技术方案一.项目概述错误味定义书签。二.系统需满足的设计原则及标准（规范）错误味定义书签。2.1 技术原则错误!未定义书签。2.2 技术标准或规范错误!未定义书签。三.配置清单错误味定义书签。四.设备详细技术要求错误味定义书签。4.1 信源切换系统错误!未定义书签。4.1.1 嵌入式机箱错误!未定义书签。4.1.2 智能型三选一传输流切换卡错误!未定义书签。4.1.3 控制面板错误!未定义书签。4.1.4 码流应急智能切换系统错误!未定义书签。4.2 多画面监控系统错误!未定义书签。4.2.1 嵌入式机箱错误!未定义书签。4.2.2 冗余热备份电源.错误!未定义书签。4.2.3 ASI码流监测.错误!未定义书签。4.2.4 SDI视音频编码错误!未定义书签。4.2.5 节目多画面监测错误!未定义书签。4.3 大屏调度系统错误!未定义书签。4.3.1 液晶屏错误!未定义书签。4.3.2 电视墙错误!未定义书签。4.3.3 多画面配置管理系统错误!未定义书签。4.3.4 多画面主控终端系统错误!未定义书签。4.3.5 输出节点机错误!未定义书签。4.3.6 输入节点机错误!未定义书签。4.3.7 触控显示器错误!未定义书签。4.3.8POE交换机.错误!未定义书签。五.评分标准错误味定义书签。六.售后服务及培训错误味定义书签。七.供货须知错误味定义书签。一、项目概述现黑龙江省微波总站需建设多画面监看、信源切换及大屏调度系统，可以通过web实时调看播出的信号，具体如下：1、完成两组信源切换。2、完成不少于或等于16路ASI信号及不少于或等于8路SDI信号的监测及节目多画面显示监测。3、建设一套3*555英寸液晶屏幕的电视墙，并能够实现画面的显示调度。并有一块55寸显示屏用作系统备份。二、系统需满足的设计原则及标准（规范）2.1技术原则标准性系统设计需符合中华人民共和国国标、广电总局制定的相关行业标准和相关技术规范。开放性系统需为开放系统，无条件向招标方提供开放的接口。所提供设备须保证不留任何能够控制、限制或不利于招标人的设置,需兼容符合标准的第三方厂商的设备。可定制和升级性本系统需针对实际需要进行定制开发，能够实现可预见的平滑升级，确保在系统不作大的变更前提下，平滑升级到更高的层次。可靠性提供的系统需采用成熟先进的技术，保证系统长时间不间断工作状态下的稳定与可靠，避免因系统工作不稳定而产生误报现象，确保监测质量和准确率。投标公司需重视招标方的任何一个改进意见或者问题反馈并持续改进。安全性需充分考虑系统管理安全、保密，提供完善的系统管理、用户管理，可对网络设备进行实时全面的监测和控制。可管理性系统需易于维护保养和升级，设备在出现故隙时可以迅速更换。先进性需采用符合国际国内标准的、比较成熟的技术，系统功能、性能须充分显示有线数字电视的优势。实用性系统设计、设备选型需符合中国国情，充分考虑地面数字电视发展的需要和市场情况，设计性能价格比最佳的系统。2.2技术标准或规范系统硬件接口需采用国家标准、电源系统采用电信级方案、各层协议采用国际及总局的开放式标准，保证与总局系统及所有信号的兼容和对接。满足有线数字电视系统技术要求和测量方法；满足有线数字广播电视监管采集设备入网技术要求及测量方法的入网检测；广发技号1996222号全国广播电视监测网总体规划；广发办字200146号2001年至2010年广播电视事业发展计划纲要；广发技字【2001】105号广播影视科技“十五”计划和2010年远景规划；广电总局广播电视监测台建设标准；GB/T17975.1-2000信息技术运动图象及其伴音信息的通用编码；SNMPv2:RFC1441系列简单网络管理协议；H.264：ISO/IEC14496-10视频编码标准；MPEG4-SPASP:ISO/IEC14496-2视频编码标准；RTP/RTCP:RFC1889/1890系列实时传输协议；RTSP:RFC2326实时流协议；HTTP1.0/2.0超文本传输协议；TCP/IP2.0网络传输协议。三、配置清单序号设备名称配置参数数*单位一、信源切换系统1嵌入式机箱D满配时可插入两个电源、不少于1块风扇控制卡、不少于10个功能模块。2）功能模块均采用前装载，热插拔。3）各功能模块有独立接口背板，支持模块混插。4）内置变速风扇吸入冷风，温度控制风扇转速，延长风扇寿命，降低噪音。1台2三选一传输流切换卡D要求支持传输流之间毫秒级的切换。2）支持主传输流中出现异常的节目被替换，其它节目保持不变。3）支持在毫秒级时间内实现上百套主传输节目全部更改成同一节目。4）要求实时监测主、备、辅三路传输流中的码流故障，出现码流故障可根据设置条件进行码流切换或节目替换动作。要求支持主备两路信号监测与切换，作为二选一切换设备使用。2块3三选一控制面板1）要求控制18通道智能型三选一传输流切换卡的切换。2）要求无源切换开关控制，稳定可靠。3）要求信号故障状态及播出状态指示明确,设备面板简洁美观。4）要求提供防止误操作的按键锁定装置。5）要求设备内置蜂鸣器报警。1块4码流应急智能切换系统1）支持针对主播出信号出现的信号中断、节目丢失、无法解扰等多种异常情况，实现对传输流的自动切换、手动切换、PID替换等功能，还可实现单节目TS流的应急垫播功能。2）支持自动探测到所有切换板卡，包括每个板卡的IP地址、组播地址和组播端口。3）支持对看门狗、切换模式、日志等级、输出带宽、组播地址、输出模式进行设置，支持批量通道参数设置，每个板卡通道对应主、备、辅三路，通道名称可自行定义。4）支持设置是否监测信号丢失、PID解扰失败、同步丢失和PID丢失以及详细监测参数，同时可以选择是否执行相应的切换操作。支持各路码流信号具有相同或独立的PCRo5）支持自动获取主、备、辅路的PAT/PMT表格信息、以及对应节目的节目名称，可以方便设置节目替换组，可对所有1套通道进行节目替换，也可对单个通道进行单个节目替换和所有节目替换。6）支持设定自动或手动切换回主路信号。可以实现一键切换的功能，一键可切换到主、备、辅路。二、多画面监控系统5嵌入式机箱1）要求采用高集成度、高灵活性设计，机箱结构紧凑，布局合理。2）要求板卡支持热插拔，每块板卡配有各自独立的接口背板，可免工具维护。3）要求支持不同接口类型的各种板卡功能模块在同一机箱中的任意混插。4）为方便板卡更换和维护，要求板卡采用独立的配置存储模块，更换板卡或设备时，只要将原配置模块保留，不需要进行重新配置，即可恢复正常使用。1台6冗余热备份电源1）冗余热备份电源，支持热插拔、负载均衡等功能。2）要求支持网络远程控制电源工作关断或重启、电源工作状态指示、工作温度监测及报警。3）要求具备过温、过压、过流及短路保护功能。1台7多通道ASI码流监测打包卡1） 支持DVB-ASI码流，支持AVS+标准。2） 单个模块支持8路ASl信号的并行监测，满配时支持16路ASl信号的并行监测。3）支持对输入的TS流进行TRlOl290三级错误监测及告警。1块8多通道高标清SDl视音频编码卡D要求可将18路高标清SDI视频信号进行H.264/AAC实时编码，并打包成单节目TS流（SPTS）,通过千兆网口单播或组播输出。2） 视频编码码率可根据不同应用场合在IMbPS20Mbps（高清）、500Kbps8Mbps（标清）范围内设置。3） 支持符合SMPTE-292MvSMPTE-424M的高清SDl信号；支持符合SMPTE-259M的标清SDI信号；支持3G-SDI信号。1块9多画面显示监测报警系统D要求多画面监测系统基于IP架构，对数字电视、IPTVxOTT等平台中的各类媒体流格式提供全面的支持，包含UDPvHTTP、RTMPxRTP、HLSvRTSP等传输协议和TS、FLV等封装格式的码流；要求支持NDI协议码流。2）支持IGMPV2、V3组播码流；支持IPV6单播、组播码流的接入监测。3）采用CPU与GPU运算相结合的技术，支持H.265、H.264、AVS+XMPEG-2等格式视频解码，支持MP2、AACvAC3等格式音频解码，完成视音频质量监测、多画面监播、视音频异态告警和故障触发录像等功能。4）要求支持4K超高清节目的解码、显示和监测，支持色彩格式422/4:2:0、位深IObit8bi3帧率60P/50P的各类超高清视频格式。3套5）要求支持对音频左声道、右声道、立体声、5.1声道、7.1声道的解码、监测、监听和彩色音量柱显示。6）要求单台多画面设备支持不低于40套MPEG-2标清或16套H.264高清节目的实时监测转码能力。为便于部署及节省机柜空间，单台多画面设备高度不宜超过1U。三、大屏调度系统1055寸液晶拼接屏1）2屏幕尺寸不小于55英寸2）屏幕分辨率全高清（1920x1080）3）屏幕比例16:94）不大于0.88mm拼缝5）背光源LED背光6）亮度200cdm27）扫描方式逐行扫描16块11电视墙D定制3*5电视墙，用于安装15块液晶拼接屏。要求美观大方，符合专业监控机房标准。1套12多画面配置管理系统1）支持屏幕墙和设备管理；支持同时管理多组屏幕墙；支持用户管理与个人信息修改；支持信源管理与共享。2）具备输入、输出节点管理、可自主命名、设备自动探测功能。3）方案下发支持实时下发和非实时下发模式；预案管理支持实时保存、非实时保存模式；整体方案下发50ms内响应。1套13多画面主控终端系统D支持屏幕墙管理功能，以悬浮列表方式选择不同屏幕墙，同步切换显TF布局，无需场景界面跳转。2）支持方案管理管理功能，可新建'删除,修改信号布局方案，支持选中方案进行切换，实现场景信号及布局的一键调取，底图与方案可联动显示。3）信源管理通过可滑动视窗对信源进行可视化实时预览，支持悬浮列表方式对信源进行分级分组管理，可通过标签、关键字进行快速检索。1套14输出节点机D视频接口支持即插即用，输出分辨率支持256*4803840*2160自定义，最高支持4K3840*2160P60Hz。2）基于全网络化分布式同步技术，实现系统内多节点协同解码输出，视频画面跨屏达到帧级同步显示效果，可实现开窗、跨屏、叠加、缩放等功能，单节点最大支持36路开窗。3）解码格式支持H.264、H.265格式视频解码，支持8K及以下分辨率解码，支持AAC、MPGA等格式音频解码，端到端解码延时不超过80mso4）支持配置输出分辨率、显示设置、解码设置、音量大小等参数，支持8路音频同时解码输出，支持混音功能。15台15输入节点机D支持HDMI视频接口即插即用，支持输入分辨率自动识别。2）每路信号最大支持4K3840*2160P60HZ分辨率输入，采用广播级画质图像编码明。3）主备辅三路编码输出，支持配置包括编码模式H.264和H.265、编码分辨率、编码等级、帧率、I帧间隔和码率的设置。4）支持输入分辨率自适应，支持多设备级联采集高分画面，分辨率可支持8K及以上。5）支持3.5mm音频输入和音频环出监听，硬件采样率48kHZ,音频采集模式可选择模拟音频或数字音频采集。8台16触控显示器1）屏幕尺寸：不小于238英寸;2）最佳分辨率：不低于1920x1080；3）亮度：不低于250cdm2;4）屏幕比例：16:9;5）可视角度：17871780;6）面板类型：IPS;7）响应时间：不超过6ms；8）视频接口：HDMI01台1724口POE交换机1）24个10/100/1000BaSe-T以太网端口，4个千兆SFP2）交流供电3） PoE+4） 包转发率：不小于51/126MPPS5）交换容量：336Gbps3.36Tbps1台18监控电脑1)i7-11700F16G256G+2TAMDRTX6406台19LED显示屏1）电视墙上方LED屏1块。1块20水浸1）水浸探测器2台四、设备详细技术要求4.1 信源切换系统4.1.1 嵌入式机箱满配时可插入两个电源、不少于1块风扇控制卡、不少于10个功能模块。功能模块均采用前装载，热插拔。各功能模块有独立接口背板，支持模块混插。内置变速风扇吸入冷风，温度控制风扇转速，延长风扇寿命，降低噪音。支持主备冗余电源。4.1.2 智能型三选一传输流切换卡要求支持传输流之间毫秒级的切换。支持主传输流中出现异常的节目被替换，其它节目保持不变。支持在毫秒级时间内实现上百套主传输节目全部更改成同一节目。要求实时监测主、备、辅三路传输流中的码流故障，出现码流故障可根据设置条件进行码流切换或节目替换动作。要求支持主备两路信号监测与切换，作为二选一切换设备使用。在主路故障恢复后，可自动或手动恢复到主路信号播出。正常播出情况下，不对主播出信号做任何处理，直接线路输出。要求板卡支持前装载、热插拔，支持在线更换板卡、更换后一切配置无需重新设置即能正常工作。支持主路播出信号断电直通。41.3控制面板要求控制8通道智能型三选一传输流切换卡的切换。要求无源切换开关控制，稳定可靠。要求信号故障状态及播出状态指示明确、设备面板简洁美观。要求提供防止误操作的按键锁定装置。要求设备内置蜂鸣器报警。4.1.4码流应急智能切换系统支持针对主播出信号出现的信号中断、节目丢失、无法解扰等多种异常情况,实现对传输流的自动切换、手动切换、PID替换等功能，还可实现单节目TS流的应急垫播功能。支持自动探测到所有切换板卡，包括每个板卡的IP地址、组播地址和组播端口。支持对看门狗、切换模式、日志等级、输出带宽、组播地址、输出模式进行设置，支持批量通道参数设置，每个板卡通道对应主、备、辅三路，通道名称可自行定义。支持设置是否监测信号丢失、PID解扰失败、同步丢失和PlD丢失以及详细监测参数，同时可以选择是否执行相应的切换操作。支持各路码流信号具有相同或独立的PCR0支持自动获取主、备、辅路的PAT/PMT表格信息、以及对应节目的节目名称,可以方便设置节目替换组，可对所有通道进行节目替换，也可对单个通道进行单个节目替换和所有节目替换。支持设定自动或手动切换回主路信号。可以实现一键切换的功能，一键可切换到主、备、辅路。4.2多画面监控系统4.2.1嵌入式机箱要求采用高集成度、高灵活性设计，机箱结构紧凑，布局合理。要求板卡支持热插拔，每块板卡配有各自独立的接口背板，可免工具维护。要求支持不同接口类型的各种板卡功能模块在同一机箱中的任意混插。为方便板卡更换和维护，要求板卡采用独立的配置存储模块，更换板卡或设备时，只要将原配置模块保留，不需要进行重新配置，即可恢复正常使用。为便于部署，机箱高度不宜超过2U。4.2.2冗余热备份电源冗余热备份电源，支持热插拔、负载均衡等功能。要求支持网络远程控制电源工作关断或重启、电源工作状态指示、工作温度监测及报警。要求具备过温、过压、过流及短路保护功能。4.2.3ASI码流监测支持DVB-ASI码流，支持AVS+标准。单个模块支持8路ASl信号的并行监测，满配时支持16路ASI信号的并行监测。支持对输入的TS流进行TRlol290三级错误监测及告警。支持单频网SIP包的深入分析。集码流分析、TSoverIP于一体。码流分析全面、准确，可以自动识别188和204码流包格式。支持码流表格的深度解析，支持数据广播和EPG信息的解析；支持单频网SlP包的深入分析。支持总带宽、空包率、有效带宽、PID带宽统计。4.2.4SDI视音频编码要求可将广8路高标清SDI视频信号进行H.264/AAC实时编码，并打包成单节目TS流（SPTS）,通过千兆网口单播或组播输出。视频编码码率可根据不同应用场合在IMbPS_20Mbps（高清）、500Kbps"8Mbps（标清）范围内设置。支持符合SMPTE-292M、SMPTE-424M的高清SDI信号；支持符合SMPTE-259M的标清SDI信号；支持3G-SDI信号。支持嵌入式音频通道选择。支持选择恒定码率或变码率输出。板卡内置Web控制页面，可直接通过Web页面配置编码参数。控制网口和数据网口分离。4.2.5节目多画面监测1.总体要求1） 要求多画面监测系统基于IP架构，对数字电视、IPTV、OTT等平台中的各类媒体流格式提供全面的支持，包含UDP、HTTP、RTMP.RTP、HLS、RTSP等传输协议和TS、FLV等封装格式的码流；要求支持NDl协议码流。2） 支持IGMPV2、V3组播码流；支持IPV6单播、组播码流的接入监测。3）采用CPU与GPU运算相结合的技术,支持H.265、H.264、AVS+、MPEG-2等格式视频解码，支持MP2、AAC.AC3等格式音频解码，完成视音频质量监测、多画面监播、视音频异态告警和故隙触发录像等功能。4）要求支持4K超高清节目的解码、显示和监测，支持色彩格式4:2:2/4:2:0、位深Iobit/8bit、帧率60P/50P的各类超高清视频格式。5）要求支持对音频左声道、右声道、立体声、5.1声道、7.1声道的解码、监测、监听和彩色音量柱显示。6）要求单台多画面设备支持不低于40套MPEG-2标清或16套H.264高清节目的实时监测转码能力。为便于部署及节省机柜空间，单台多画面设备高度不宜超过IUo7）要求具备多画面设备性能监控功能，支持图形化方式查看CPU、内存、网络的使用率，以及多画面监测软件的运行情况。8）要求系统具备内置可视化的Web管理界面，可在不影响多画面显示的情况下，通过Web界面即可完成监测节目的添加管理、监测参数设置、监测任务下发、画面布局设置、视音频预览、报警查询、配置导入导出等功能。9）要求提供多画面集中配置管理平台，可对所有多画面监测系统提供统一配置和画面布局，在不影响多画面监测系统正常工作的前提下，可实现远程下发给指定的多画面监测系统，并即时生效。2 .视音频质量监测功能要求10）要求具备视频丢失、黑场、静帧、视频解码异常、彩场、彩条、马赛克、台标、画面模糊等视频故障监测，音频丢失、静音、音量过高、音量过低等音频故障监测，可自定义设置所需监测的故障类型、故障持续时间和相关参数。11）要求能够准确判断静帧故障，通过结合伴音监测来提高准确性，减少误报。12）要求对于黑场、静帧、彩条、彩场故障，可以自定义设置监测区域，只对监测区域内的图像进行判断。13）要求支持对节目中断、传输参数变更（包括信源地址、视音频PID、视音频流类型）、编码参数变更（包括分辨率、色彩格式、声道、采样率）等异常情况进行实时监测和告警。14）要求具备千周音监测能力，在节目停播时间段内，可以根据频道播出的千周音进行识别判断。15）要求具备音频电平反相监测告警能力，能够发现节目源中可能出现的此类音频故障。16）要求具备系统运行图功能，可以按节目设置每天的不同监测时段，满足不同节目播出时段不同的监测需求。17）要求系统具备音频可视化分析功能，支持音频实时指标展示和历史指标展示,可展示的指标包括相位、响度、声场及音量等，实时指标以图示化形式展示，历史指标展示支持列表展示。18）要求具备AC3音频CRC异常检测功能。3 .多画面监播功能要求19）要求提供灵活的画面组合功能，可对屏幕任意分割，支持画面组合模板的导入导出。20）支持多块大屏的输出显示，每屏可显示不同的节目内容。支持DVI.HDMKIP输出多画面上屏，每屏的显示分辨率均可达1920*1080；要求合成输出画面支持高低两种码率输出。21）任何一个电视频道画面可以放大到全屏，同时可监听此频道声音。22）要求支持轮巡功能，实时和轮巡的节目画面显示互不影响，轮巡画面平滑切换。23）要求支持多画面显示节目标题栏大小、文字、颜色的自定义设置，音量柱显示位置、大小、颜色、声道数的自定义设置。24）要求具备实时音量柱显示、时钟显示、音频频谱图显示，可以上传图片显示。4 .告警和录像功能要求25）要求支持语音告警、标题栏闪烁告警、OSD屏幕叠加告警信息、邮件通知告警、SNMP输出告警等多种报警方式。26）要求语音告警功能可通过语音报警服务器，对接收到的所有告警文字信息,由系统自动生成语音播报。27）系统要求具备完善的报警管理机制,包括故障循环语音报警、手动暂停监测、故障画面放大显示等功能。28）要求具备停播监测功能，可针对不同频道设置停播图像，并根据停播图像判断节目是否已经停播；支持停播图像的至少一个监测区域和至少两个排除区域的设置。29）要求系统可对指定节目进行全程实时录像、预设时段录像或故障触发录像,录像格式为H.264,故障触发录像提前时间、录像文件长度、编码码率和分辨率等录像参数可设置，支持转码录像和原始码流录制。30）录像存储要求采用磁盘预分配、延时写入等实用技术，提高存储的稳定性,延长硬盘寿命。（要求详细说明实现原理）31）录像查询要求采用多级索引免拼接技术，确保能够对任意时长录像的快速检索调用。（要求详细说明实现原理）4.3大屏调度系统4.3.1液晶屏屏幕尺寸不小于55英寸屏幕分辨率全高清（1920x1080）屏幕比例16:9不大于0.88mm拼缝背光源LED背光亮度200cdm2扫描方式逐行扫描4.3.2电视墙定制3*5电视墙，用于安装15块液晶拼接屏。要求美观大方，符合专业监控机房标准。4.3.3多画面配置管理系统支持屏幕墙和设备管理；支持同时管理多组屏幕墙；支持用户管理与个人信息修改；支持信源管理与共享。具备输入、输出节点管理、可自主命名、设备自动探测功能。支持多输入节点同时预览。输入、输出节点直接接入交换机，无中间环节。方案下发支持实时下发和非实时下发模式；预案管理支持实时保存、非实时保存模式；整体方案下发50ms内响应。提供广电总局相关检测单位出具的检测报告证明。支持跨平台：IOS>PC>Android,支持跨浏览器：IE9+、Chrome>Firefoxo支持多客户端控制，单帐号只允许一个客户端对方案进行修改。支持多终端无差别操作，支持触摸屏操作，支持友好的交互操作。单路信号源重复利用次数无限制且画质不损失，提供广电总局相关检测单位出具的检测报告证明。支持共享资源功能，可添加、修改和删除共享区域，将添加的区域信息进行共享，实现本区域信源、屏幕墙等资源共享给其他区域。支持大屏底图的上传、删除、层级控制；可创建底图集绑定不同方案。支持大屏复制功能，将本屏幕墙画面复制到其他屏幕墙上，并同步显示。支持游动字幕功能，游动字幕可跨屏展示，可进行字幕字体大小、字体颜色、字体样式、游动速度、字幕内容等属性配置，游动字幕可下发、删除，提供广电总局相关检测单位出具的检测报告证明。支持大屏横幅功能，支持大屏横幅时间、文字、图片、温度、湿度等组件添加以及相关属性配置，大屏横幅方案创建、删除、下发操作。支持边框补偿功能，可根据拼接缝宽窄手动调节。支持屏幕墙旋转功能。支持设备状态实时显示，具有设备管理、系统日志记录，提供基本设备运维支持。支持双机热备，还支持输入节点和输出节点主备功能。4.3.4多画面主控终端系统支持屏幕墙管理功能，以悬浮列表方式选择不同屏幕墙，同步切换显示布局，无需场景界面跳转。支持方案管理管理功能，可新建、删除、修改信号布局方案，支持选中方案进行切换，实现场景信号及布局的一键调取，底图与方案可联动显示，提供广电总局相关检测单位出具的检测报告证明。信源管理通过可滑动视窗对信源进行可视化实时预览，支持悬浮列表方式对信源进行分级分组管理，可通过标签、关键字进行快速检索，提供广电总局相关检测单位出具的检测报告证明。多终端无差别触摸操作，可实现开窗、漫游、缩放、叠加、跨屏等显示控制功能。支持大屏复制功能，大屏内容一键镜像到其他所选屏幕墙，实现多屏幕墙联动显示。支持同屏协作功能，多个客户端对同一屏幕墙进行协同操作，操作过程可同步变化。支持大屏底图开关、置顶、置底控制，自动或手动模式切换。支持游动字幕上屏显示，字幕属性（背景颜色、字体大小或颜色、游动速度和循环次数）可配置。支持大屏批注和白板功能，多终端可协作，屏幕墙同步显示。支持大屏横幅功能，控制横幅信息上屏显示，可选择横幅模板。支持控制屏幕墙播放的声音选择和播放音量大小调节。支持多媒体文件（视频或图片）上传，实现投屏显示，可控制视频播放进度及音量。支持远程桌面功能，可对电脑信源进行画面预览及远程键鼠操作。支持信源标识显示和信源批注功能，可对单一信源进行多终端批注，屏幕墙同步显示，提供广电总局相关检测单位出具的检测报告证明。4.3.5输出节点机视频接口支持即插即用，输出分辨率支持256*4803840*2160自定义，最高支持4K3840*2160P60Hz,提供广电总局相关检测单位出具的检测报告证明。基于全网络化分布式同步技术，实现系统内多节点协同解码输出，视频画面跨屏达到帧级同步显示效果，可实现开窗、跨屏、叠加、缩放等功能，单节点最大支持36路开窗，提供广电总局相关检测单位出具的检测报告证明。解码格式支持H.264、H.265格式视频解码，支持8K及以下分辨率解码，支持AAC.MPGA等格式音频解码，端到端解码延时不超过80ms。支持配置输出分辨率、显示设置、解码设置、音量大小等参数，支持8路音频同时解码输出，支持混音功能,提供广电总局相关检测单位出具的检测报告证明。支持游动字幕显示功能，可控制显示位置、背景颜色、字体大小和颜色、滚动速度和循环次数，支持跨屏显示。支持横幅显示功能，可控制横幅显示位置、背景颜色、字体大小和颜色，支持时间、文字、图片、温度、湿度等组件，支持跨屏显示。支持信号画面的标识显示功能，可控制显示位置，背景颜色、文字大小和颜色、图片大小，支持文字和图片形式，支持跨屏显示。支持批注功能，可在解码画面上实时叠加批注信息，支持擦除、回退、前进操作，支持画笔粗细、画笔颜色、板擦大小的控制，支持跨屏显示。实现书写白板的软件功能，支持擦除、回退、前进操作，支持背景颜色、画笔粗细、画笔颜色、板擦大小的控制，支持跨屏显示。支持超高分底图的点对点显示或缩放显示，支持底图图集，支持自动轮播，支持跨屏显示。需具备有效期内的中国国家强制性产品认证证书，复印件加盖公章。需具备IP6X级防水防尘证书，复印件加盖公章。需具备国家电子计算机质量监督检验中心出具的MTBF平均无故障时间不低于10万小时合格证书，复印件加盖公章。支持适配器供电，支持电源热插拔。采用箱体散热，嵌入式、低功耗、无风扇设计，无噪音，工作环境温度范围-30°C-70oCo设备支持系统批量在线升级；支持故障模块快速拆卸，单节点故障不影响整个系统运行，平均故障修复时间MnR不大于1分钟。自带中控能力，支持串口命令透传功能。1路HDMI2.0、1路3.5立体声、2个RJ45接口、1个RS232接口。具备前置液晶屏，可显示名称/网络信息，提供实际设备照片并加盖公章证明。4.3.6输入节点机支持HDMl视频接口即插即用，支持输入分辨率自动识别。每路信号最大支持4K3840*2160P60HZ分辨率输入，采用广播级画质图像编码，提供广电总局相关检测单位出具的检测报告证明。主备辅三路编码输出，支持配置包括编码模式H.264和H.265、编码分辨率、编码等级、帧率、I帧间隔和码率的设置。支持输入分辨率自适应，支持多设备级联采集高分画面，分辨率可支持8K及以上。支持3.5mm音频输入和音频环出监听，硬件采样率48kHZ,音频采集模式可选择模拟音频或数字音频采集。支持UDP、RTMPRTSP协议，支持TS流单播及组播。支持配置系统输出信号的亮度，对比度，色调和饱和度。支持OSD字符叠加，可配置OSD叠加数、叠加背景、字体大小、透明度、OSD类型、字符内容和位置。支持查看当前系统时间，以及信源输入的分辨率、帧率和系统温度信息。支持同步状态查看，包括当前系统时间、同步组ID、工作模式、同步地址、同步次数、成功次数和偏移。支持反向控制功能，可以对采集的信号内容进行远程操作，提供广电总局相关检测单位出具的检测报告证明。支持批注功能，可在编码画面上实时叠加批注信息，支持擦除、回退、前进操作，支持画笔粗细、画笔颜色、板擦大小的控制，提供广电总局相关检测单位出具的检测报告证明。需具备有效期内的中国国家强制性产品认证证书，复印件加盖公章。需具备IP6X级防水防尘证书，复印件加盖公章。支持POE供电和适配器供电，并支持POE与适配器冗余供电，支持电源热插拔。采用箱体散热，嵌入式、低功耗、无风扇设计，无噪音，工作环境温度范围-30oC-70oCo设备支持系统批量在线升级；支持故障模块快速拆卸，单节点故障不影响整个系统运行，平均故障修复时间MnR不大于1分钟。自带中控能力，支持串口命令透传功能。2路HDMl2.0、2路3.5立体声、2个RJ45接口、1个RS232接口、IjUSB接口。具备前置液晶屏，可显示名称/网络信息，提供实际设备照片并加盖公章证明。4.3.7触控显示器屏幕尺寸：不小于23.8英寸；最佳分辨率：不低于1920x1080；亮度：不低于250cdm2;屏幕比例：16:9；可视角度：178°/178°；面板类型:IPS；响应时间：不超过6ms；视频接口：HDML4.3.8P0E交换机24个101001000Base-T以太网端口，4个千兆SFP交流供电PoE+包转发率：不小于51126Mpps交换容量：336Gbps3.36Tbps五、评分标准评审因素评审标准分值构成满足招标文件要求通过初步评审的且投标报价最低的为评标基准价。符合小型、微型企业等规定进行价格调整的，以调整后的价格计算评标基准价和投标报价。1、技术部分50.O分2、商务部分20.0分3、报价得分30.0分技术部分技术部分技术参数（25.0分）投标人完全满足招标文件的采购需求没有负偏离计25分，加“”项每有一项不满足或未按要求提供证明材料，扣2分，五项不满足此项不得分。非加“”项每有一项不满足或未按要求提供证明材料，扣1分。【评审依据：投标文件提供相关证明材料扫描件佐证，原件现场查验，否则不予计分】产品认证（5.0分）1、标“”项产品（输出节点机）（1）具备有效期内的中国国家强制性产品认证证书的，得1分。（2）具备IP6X级防水防尘证书的，得1分。（3）具备国家电子计算机质量监督检验中心出具的MTBF平均无故障时间不低于10万小时合格证书的，得1分。2、标项产品（输入节点机）（1）具备有效期内的中国国家强制性产品认证证书的，得1分。（2）具备IP6X级防水防尘证书的，得1分。响应文件需附以上证书扫描件项目实施方案（7.0分）方案制定应合理、规范、有可操作性；围绕项目组织、实施、进度安排、工作流程、管理、协调反馈等关键步骤进行评分。对项目理解认识程度较高、方案清晰合理、可操作性强、关键步骤明确，评委在合理在0-7分之间综合评定打分质量保障（7.0分）质量管理体系及保证措施，针对性强，质量管理体系清晰合理、阐述明确，内容全面，评委在0-7分之间综合评定打分。应急方案（6.0分）投标人对项目可预料的故障等原因造成的问题做出应急方案，根据投标人做出的应急方案是否完整详细、科学合理，评委在0-6分之间综合评定打分。商务部分商务部分业绩案例（3.O分）投标设备原厂商提供近三年销售业绩，每提供一份有效类似业绩得1分，最高得3分（响应文件中须附中标通知书扫描件或合同扫描件）。类似业绩是指：信源切换系统、多画面监测系统、多画面显示调度系统或设备。售后服务（9O分）质保期为一年时，投标供应商提供针对此项目的售后服务方案、维修保障服务方案、售后服务承诺、售后技术人员职业评审机构的认证或资质，总共得分9分，每项内容不完善的扣1-3分，没有不得分。售后时间（8.O分）售后服务时间从一年开始，每增加一年，分数加两分，最高为8分。报价部分报价部分投标报价得分（30.0分）投标报价得分=（评标基准价/投标报价）X价格权值XIoO（注：满足招标文件要求且投标价格最低的投标报价为评标基准价。）最低报价不是中标的唯一依据。六、售后服务及培训1、质量保证期所有投标软件产品质量保证期不低于1年，质保期自验收合格后次日开始起算。2、售后服务内容项目实施团队须具有长期服务能力，应为采购人提供及时周到的系统技术支持。针对本项目，项目实施团队应在施工、试运行期间提供至少3人的驻场实施与维护服务，指定项目负责人，为采购人建立长期、稳定的技术支持队伍；技术支持小组应由技术强、业务精的高素质专业人员组成，须具有中级及以上职称，其中必须有1人及以上具有高级职称，且均为本单位在职员工，未经甲方同意不得自行更换。项目实施团队应在采购人提出问题后2小时内以电话方式解答解决提出的问题或给出服务计划安排通知。如果不能以电话的方式解决，4小时内远程解决。远程解决不了，12小时内派工程技术人员赴现场检查维修或更换。一般故障应当时修复，严重故障应24小时内修复。系统在项目实施期及质量保证期内软件免费升级和系统维护。在系统保质期内，硬件维修更换、软件故障排除等所需一切支出（包括工程师差旅费等支出）由投标供应商负责，保质期满后继续提供技术服务。投标供应商应备有充足备品备件，设备出现故障时，在保修期内，投标供应商负责免费提供备品备件以保证系统的正常运行。若出现因供应商提供的软硬件设备不满足要求、不合理，或者其所提供
