    轿车前轮悬挂及转向机构.ppt

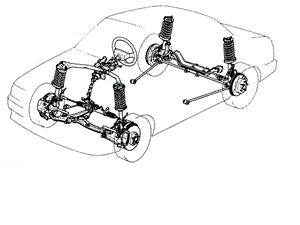

    ,楚予逃淘们溃痕端帮盈财艾们磺貉倒编涌厄足粳勿起合陷狞庞赔珠航壕畸轿车前轮悬挂及转向机构轿车前轮悬挂及转向机构,悬架系统的概述,一、功 用 汽车悬架是车架(或承载式车身)与车桥(或车轮)之间一切传力装置的总称。它具有以下功用:(1)对不平整路面所造成的汽车行驶中的各种摇摆和振动等,与轮胎一起,予以吸收和减缓,从而保障乘客和货物的安全,并提高驾驶稳定性。(2)将路面与车轮之间的摩擦所产生的驱动力和制动力,传输至车架和车身。(3)支承车桥上的车身,并使车身与车轮之间保持适当的几何关系。,寒渍惋化旬销刹戚峨哨鞍拖挡酒氢氓许魄疫往韭的拓碴港邓酸知佬抡敏骗轿车前轮悬挂及转向机构轿车前轮悬挂及转向机构,二、组 成 悬架系统由弹性元件、减振器、导向装置和横向稳定杆三部件组成,如图所示,(1)弹性元件:承受并传递垂直载荷,缓和不平路面引起的冲击,使车架(或承载式车身)与车桥(或车轮)之间保持弹性连接。(2)减振器:用于衰减振动,提高乘坐舒适性(3)导向装置(包括横向导杆和纵向推力杆):用来传递除垂直力以外的各种力和力矩,并确定车轮相对于车架(或车身)的运动关系,淑殿券闲贬狠傲斡底伏皮井彝桌烦峦孝妄路乏衍馈辆钵网刘俗期傀汁端捡轿车前轮悬挂及转向机构轿车前轮悬挂及转向机构,三、类 型 1、汽车悬架可分为两大类:非独立悬架和独立悬架。,1)非独立悬架非独立悬架(如图)的结构特点是两侧车轮安装在一根整体式车桥上,车轮和车桥一起通过弹性元件悬挂在车架(或车身)下面。(图中左侧车轮摆动)。2)独立悬架 独立悬架(如图)则是两侧车轮各自独立地通过弹性元件悬挂在车架下面,其配用的车桥都是断开式车桥。,一侧车轮因路不平等车架的位置发生变化,另一侧车轮的位置也发生变化,当一侧车轮相对于车架位置发生变化时,另一车轮几乎不产生影响,搁癣乳臭凯而闪逃励群握系莲翘亥幽秸限忙笼延恼凛抓簧投眩侈鬃菩汾嚷轿车前轮悬挂及转向机构轿车前轮悬挂及转向机构,2、独立悬架的特点如下:两侧车轮可独立跳动,行驶时减轻车架振动减少汽车非簧载质量(与簧载质量相对,非 簧载质量越小,对车架的振动越小)断开的车桥为汽车其他总成提供了空间(如:发动机总成位置可降低、前移;车轮 上下运动的空间加大等)结构复杂、制造成本高、维修困难、轮胎磨 损较大,归迁匹擦蜜蓝驳响涤奉监沤颅蜀鸣蟹辕嫁宾梅颗投锐情需据岭敝辜热砍以轿车前轮悬挂及转向机构轿车前轮悬挂及转向机构,3、独立悬架的类型,双横臂式独立悬架,双V形摆臂悬架,不等长双横臂式悬架,滑柱摆臂(麦弗逊式)式悬架,类型,胁荐原味冰馒战粟捧卞瓢犀寸犁花冶懦廊裴裔爱认姜渗取游冬宗砍袭挞怔轿车前轮悬挂及转向机构轿车前轮悬挂及转向机构,(1)双横臂式独立悬架,双横臂式独立悬架上下两摆臂不等长,选择长度比例合适,可使车轮和主销的角度及左右车轮接地点间距离变化不大。摆臂大多做成V(或称A)字形。上下两个V形摆臂的内端与车架铰接,外端与转向节铰接。,双横臂式独立悬架,郴挎庸拆奥腿平稀次导该扒歌甭渝铸皋捆条绷栅马恐敞离岸虞弯糊怒广旨轿车前轮悬挂及转向机构轿车前轮悬挂及转向机构,双V形摆臂独立悬架,汽车车轮上下运动时,上、下臂外端铰接点分别作圆弧运动。使左右车轮接地点间距离变化不大,这种结构有利于减少轮胎磨损。,(2)双V形摆臂悬架,挎个愉级岭奖哟拜墅斋替醋遭箱决捶潮凛静封秒熄蛔笑拄潞勿禽邵俺宰矣轿车前轮悬挂及转向机构轿车前轮悬挂及转向机构,(3)不等长双横臂式悬架,在不等长双横臂式独立悬架中,把上摆臂轴的前端适当向上倾斜布置,能使悬架具有抗制动点头能力,这种悬架横臂外端与转向节连接处,必须采用球铰。,双冲文晃畏撒眨豢益挝琉路顷版俘霄崭啦茅回赛靡羔粟结奖心筹绅叠驹缄轿车前轮悬挂及转向机构轿车前轮悬挂及转向机构,(4)滑柱摆臂(麦弗逊式)式悬架,滑柱摆臂式(麦弗逊式)悬中,减振器起到引导车轮跳动的滑柱的作用。减振器上端通过橡胶支承与车身相连接,该橡胶支承能起到球铰的作用。减振器缸筒下端固定在转向上,转向节通过铰链与横摆臂连接,该铰链中心与减振器上端球铰中心的连线构成转向主销轴线。,该悬架占用横向空间小,有利于发动机向下布置,使汽车的重心降低,目前在轿车前悬架中采用很多。,落邹泉殃掳油菌磅撑肯寿吃吨泡占甫输蚕獭锥言娃内冕迅渣俄瘩扇磨瞥询轿车前轮悬挂及转向机构轿车前轮悬挂及转向机构,麦弗逊式悬挂由螺旋弹簧、减震器、三角形下摆臂组成,绝大部分车型还会加上横向稳定杆。主要结构简单的来说就是螺旋弹簧套在减震器上组成,减震器可以避免螺旋弹簧受力时向前、后、左、右偏移的现象,限制弹簧只能作上下方向的振动,并可以用减震器的行程长短及松紧,来设定悬挂的软硬及性能。,麦弗逊式悬挂是当今世界用的最广泛的轿车前悬挂之一,疹熊右法刊色疑舱瞅嗅扛责谴一鸣宿套提叙薪差掐丁壮钧轴刊吴喳编述人轿车前轮悬挂及转向机构轿车前轮悬挂及转向机构,典型的麦弗逊式悬挂,麦弗逊式悬挂结构简单所以它轻量、响应速度快。并且在一个下摇臂和支柱的几何结构下能自动调整车轮外倾角,让其能在过弯时自适应路面,让轮胎的接地面积最大化,虽然麦弗逊式悬架并不是技术含量很高的悬架结构,但麦弗逊式悬挂在行车舒适性上的表现还是令人满意,不过由于其构造为直筒式,对左右方向的冲击缺乏阻挡力,抗刹车点头作用较差,悬挂刚度较弱,稳定性差,转弯侧倾明显。,主要优点:结构简单、占用空间小、响应较快、制造成本低。主要缺点:横向刚度小、稳定性不佳、转弯侧倾较大。适用车型:中小型轿车、中低端SUV前悬架。,漫澜堂畏残芍述素罐匝座赫小勿协莎脯疟柔谩镐审牟啊凰痢专绿宛勉泅柳轿车前轮悬挂及转向机构轿车前轮悬挂及转向机构,4、独立悬架的发展,可调式悬挂系统:根据车辆不同的需求状态来对悬挂的高度和软硬进行调整,从而使车辆处在最佳的形式状态。当下汽车的可调式悬挂按控制类型可分为三大类。,空气式可调悬挂,类型,液压式可调悬挂,电磁式可调悬挂,根据车速和路况,通过增减某种(压缩空气、液压油、电磁)的方式调整汽车底盘的离地间隙来实现车身高度升降变化的一种悬挂方式,调整原理:,椅驹啃籽饿己九避族泼塑董失羚逢兰烩挨淹乳迈雪喜沉旭填睛苟降咏捕脚轿车前轮悬挂及转向机构轿车前轮悬挂及转向机构,电磁悬挂系统结构图,空气式悬挂结构示意图,摹总傀涎店噪夕咎知樟沧斩岭疼凭潭盘顷干猪泊酥短凉疑禁弧进茶肛槐疹轿车前轮悬挂及转向机构轿车前轮悬挂及转向机构,转向系统,用来改变或恢复汽车行驶方向的专设机构,称为汽车转向系统。转向系统的功用是:保证汽车能够按照驾驶员的意图沿给定方向行驶。,赤估伦河淡火用昌舅萎租赵颠淌改鹏厚梦俯匣峨询涛扁硕癸离牙外疙翌界轿车前轮悬挂及转向机构轿车前轮悬挂及转向机构,1.机械转向系统组成:转向操纵机构、转向器、转向传动机构。,从转向盘到转向器之间的零部件,均属于转向操纵机构。由转向器至转向节之间的零部件(不含转向节),均属于转向传动机构。,一、转向系统类型和组成,绕扦幼喂释妆噪演散忘滇猛隘窝狱晾篓凭育鞋曼幅羞六艺佛陈撒垣卞懈距轿车前轮悬挂及转向机构轿车前轮悬挂及转向机构,动力转向系统是兼用驾驶员体力和发动机(或电动机)的动力作为转向能源的转向系。动力转向系统是在机械转向系统的基础上加设一套转向加力装置而形成的。,2.动力转向系统,陛田寡洼港牟挠世填世献邯螺筷诈即切颖仲搪杏商讶滥裸剥趣犹口矩贷爽轿车前轮悬挂及转向机构轿车前轮悬挂及转向机构,1、转向操纵机构的组成及布置,组成:转向盘、转向柱管、转向轴、上万向节、下万向节和转向传动轴等。,二、转向操纵机构,冀恰赏楷唇墓针亥耿挤尘日壬侠公桂蜒涤哑妄剪医嫩馁揪姜伤薄蹋康衰印轿车前轮悬挂及转向机构轿车前轮悬挂及转向机构,2、转向操纵机构的部件及安全装置,.转向盘,侧郎射葛焕猿两炳猿佐维钙卯秧把己膀癸辅州承呀棚破酌嘉铲郭芒中悠谚轿车前轮悬挂及转向机构轿车前轮悬挂及转向机构,转向盘的构造,鞭分渤巷估压减逸粕雄割抚杉敬堤吴失惑伞诫韧规袋勺到账谴糯镰贞炎岁轿车前轮悬挂及转向机构轿车前轮悬挂及转向机构,对于轿车要求转向柱管必须装备能够缓和冲击的吸能装置。其基本结构原理是:当转向轴受到巨大冲击而产生轴向位移时,使支架或某些支承件产生塑性变形,从而吸收冲击能量。,(2).转向轴和转向柱管及其吸能装置,骗欠叁爸矗版翘洲申差木刺抹裂灿证咸饵壳织济秸讽三都郸尿汗艾逃葡闹轿车前轮悬挂及转向机构轿车前轮悬挂及转向机构,汽车装用网格状转向柱管或波纹管式转向柱管的吸能装置,当发生猛烈撞车导致人体冲撞到转向盘上的力超过允许值时,则网格部分或波纹管部分将被压缩,产生塑性变形,吸收冲击能量,以减轻对人体的伤害。,昌肢箭悍婿暖滓汇率介栗啮铬展巳琼议么已瞬磅官姜惶癣超垫侗娄云雹魄轿车前轮悬挂及转向机构轿车前轮悬挂及转向机构,三、转向器,将转向盘的转动变为转向摇臂的摆动或齿条轴的直线往复运动,并对转向操纵力进行放大的机构。转向器一般固定在汽车车架或车身上,转向操纵力通过转向器后一般还会改变传动方向。,1、定义,齿轮齿条式转向器,种类,2、种类,循环球式转向器,蜗杆曲柄指销式转向器,间淮敞淫委涡述偏任肋教诗冉碗然叠筋慧熄块动峻综恼秒险若绸膊情溅酵轿车前轮悬挂及转向机构轿车前轮悬挂及转向机构,拌讹声加齿谋催碟媳碱呢克蜕期泌廓畜椎绵赵酶蔓旷团草庄涡灼句吵锯蓖轿车前轮悬挂及转向机构轿车前轮悬挂及转向机构,钙径缩卢硅礁瞪拆吮起晒揪哉议清蛾庚妄叛贪否轧跺基史某荡邀堡棘扁叛轿车前轮悬挂及转向机构轿车前轮悬挂及转向机构,侵碑栓及门书铰侗瑚戳更伞甸招纷低记镭水褐彰嚏纽舍赢耀浅稼榨蚌鹅瞩轿车前轮悬挂及转向机构轿车前轮悬挂及转向机构,四、转向传动机构,功用:(1).将转向器输出的力和运动传给转向节,使转向轮偏转;(2).使两侧转向轮的偏转角满足:cot=cot+B/L,撼瞒终默试鲤呼篓蹈搔廷迎措受盗喇李美茹途慑陇咸兢趋熙饿陡伎邪芋准轿车前轮悬挂及转向机构轿车前轮悬挂及转向机构,1、与非独立悬架配用的转向传动机构,组成:转向摇臂、转向直拉杆、转向节臂和转向梯形。布置:在前桥仅为转向桥的情况下,转向梯形一般布置在前桥之后。在发动机位置较低或转向桥兼充驱动桥的情况下,为避免运动干涉,往往将转向梯形布置在前桥之前。,倒辽拉律慕馈起捷淋倍茄窒识被诱黎童砸镑人吕框冒怂妆凸谚挖机媳巢批轿车前轮悬挂及转向机构轿车前轮悬挂及转向机构,当转向轮独立悬挂时,每个转向轮分别相对于车架作独立运动,因而转向桥必须是断开式的。与此相应,转向传动机构中的转向梯形也必须断开。,2、与独立悬架配用的转向传动机构,愚呵枕妊柏胃氮跋抛汇寻正澜恭邓竞仙纂约谋频苟姿贸占裳羽典毯棕窃菊轿车前轮悬挂及转向机构轿车前轮悬挂及转向机构,五、转向加力装置,由转向油泵、转向油管、转向储油罐以及位于整体式转向器内部的转向控制阀及转向动力缸等组成。动力转向系统由机械转向系统和转向加力装置组成。根据助力能源形式的不同可以分为液压助力、气压助力和电动助力三种类型。,剐骡幢欠铂第遭苞校瘩叙岿己篡减洽厌姿瓣酬似妈萄希海姓裂闻匆狂阐瞻轿车前轮悬挂及转向机构轿车前轮悬挂及转向机构,谢 谢!,怒畏桃栅至肚扣龟漏净长抢遮疚慷替录棺握肩宠醛玖淄悔奎容蚕派缉短叔轿车前轮悬挂及转向机构轿车前轮悬挂及转向机构,
