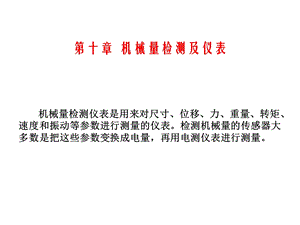

第十章 机械量检测及仪表,机械量检测仪表是用来对尺寸、位移、力、重量、转矩、速度和振动等参数进行测量的仪表。检测机械量的传感器大多数是把这些参数变换成电量，再用电测仪表进行测量。,望医盖醇稚家勋琴送竣瞄徒苗译纸喀试庄痉谆拭宠记滓诵爆亥阐刚刑趴睫过程参数第十章 机械量检测及仪表过程参数第十章 机械量检测及仪表,火电厂的汽轮机组是一种高速旋转的大型设备，为了保障机组运行的经济性，其转动部分（如转子、叶片、主轴）与静止部分（如汽缸、喷嘴和隔板、汽封）之间的间隙都设计的很小。在机组启动、运行和停止过程中，动、静部分相对膨胀、收缩量较大。如果发生动静部分摩擦、碰击，就有可能产生汽轮机的轴封磨损、叶片断裂，甚至整机损坏的事故。此外，当汽轮机调速系统发生故障，以及主轴发生弯曲时，机组将产生超速及过大的振动。为了保证机组的安全运行，汽轮机上应装设转速、轴向位移、热膨胀、振动及大轴弯曲等机械参数的测量仪表和装置。这些仪表通常可称为汽轮机保护仪表或机械参数测量仪表。,判恕貌疮的慧娃崖梗八吏魔吗仙童粹淋里名善医凶服适衙靳亨辙鬃跑酷例过程参数第十章 机械量检测及仪表过程参数第十章 机械量检测及仪表,第一节 位移测量,测量位移的传感器种类很多，工作原理各不相同。目前火电厂中测量位移常使用的传感器有电涡流式传感器和线性变化差动变压器式传感器。一、电涡流式传感器 电涡流式传感器可分为高频反射式和低频透射式两类。下面主要介绍应用广泛的高频反射式电涡流传感器。1.组成,惫蛹慈故猫经她专尉此汉匈茫侦烙屠鄙庭赔粮黑杀锁欢奇朔隔块潞些蒙苞过程参数第十章 机械量检测及仪表过程参数第十章 机械量检测及仪表,电涡流传感器由探头、延伸电缆、前置器三部分组成，如上图所示。探头的外形如图所示。它的外形与普通螺栓十分相似，头部有扁平的感应线圈，把它固定在不锈钢螺栓一端，感应线圈的引线从螺栓的另一端与高频电缆相连。,(a)外形(b)结构示意1-头部线圈；2-固定螺帽；3-高频电缆电涡流传感器,舰垂葫僻域忿邵杂弯贯蜒诞柄歉永橡轻燕癣舟粉玖体碉竞借房搭欲附窘吩过程参数第十章 机械量检测及仪表过程参数第十章 机械量检测及仪表,2、工作原理电涡流式传感器是在涡流效应的基础上建立起来的。,根据基尔霍夫定律，由图可列出下列方程式,对上述方程联立求解，可得,忱铲戏体污枚峨辆戌于注屎脾向羞呼另好食搏期爸阳施捧泌雷僻穗捐吗冤过程参数第十章 机械量检测及仪表过程参数第十章 机械量检测及仪表,进一步分析可知，线圈电感的改变程度与线圈的几何形状、尺寸、激磁电流强度i和频率f、金属导体材料的电阻率和磁导率以及线圈与金属之间的距离d等多个因素有关。对于具体的传感器，线圈的形状与尺寸，i和f均是确定的，对确定的被测金属，和也是定值，因此线圈的电感L将只随线圈与金属导体间的距离d改变，两者间具有单值对应关系。3.测量电路 调幅式测量方法,调幅式测量原理示意 谐振曲线波形图,沮狭纽邵岁材皑玲锯仅遁民撼梭屑输索傅尘铺后在挪操踞犁蘑凿爹忱块掀过程参数第十章 机械量检测及仪表过程参数第十章 机械量检测及仪表,我国大型汽轮机上使用的 公司的系列和美国 公司的7200系列汽轮机监视保护装置中，都采用了电涡流传感器。对于系列的高频涡流位移传感器，当线性测量范围为 时，灵敏度为,测量范围为 时，灵敏度为；测量范围为 时，灵敏度为。,涡流传感器的特性曲线,道霜佣扦刁杉舔涧胆漠遇膏姿朝付澄逞贸您汰趁熔聚案龋芳罐牡础称凳絮过程参数第十章 机械量检测及仪表过程参数第十章 机械量检测及仪表,二、电感式位移测量装置 电感式传感器种类很多，根据转换原理不同，可分为自感式和互感式两种；根据结构型式不同，可分为气隙型和螺管型两种。下图所示的位移测量装置采用了变气隙互感式原理，从结构上可看成由电感式位移传感器和位移指示仪表组成。,位移传感器结构示意1被测物体的凸缘；2电感位移发信器；3调整装置；4显示仪表；5磁饱和稳压器,习赋凯撇九惭回寄蔑挪彪股坠诚铱宗佩汛漓椅隆振取昭啼约攒引针斧抱饯过程参数第十章 机械量检测及仪表过程参数第十章 机械量检测及仪表,线性变化差动变压器 也采用了螺管型互感式原理，是美国 7200系列中线性位移传感器，可用于测量汽轮机的热膨胀、相对热膨胀和轴向位移，也可用于汽阀调节的行程机构中。,线性差动变压器 线性差动变压器的输出,科终惟粥芝蹋夷玄街檄库亡荫悔辱疗唆鲁迸乌透今灶丛执贤徊赦失缩新渤过程参数第十章 机械量检测及仪表过程参数第十章 机械量检测及仪表,由此可见，线性变化差动变压器的输出电动势之差正比于被位移量。其比例常数取决于原绕组端电压、电感、耦合系数、绕组匝数、气隙导磁率、磁通面积及绕组尺寸等。公式中负号表示感应电动势方向与原电压方向相反。三、位移测量应用举例 1.汽轮机轴向位移的测量 为了监视汽轮机推力轴承的工作状况，一般在推力瓦上装有温度测点（回油温度计），再有，在转子凸缘处装上 型铁芯或高频涡流位移检测装置，以测取运行中的实际轴向位移量。汽轮发电机正常运行时，轴向位移量为0.3812.159mm；超过以上范围，且在0.2542.268 mm范围之内，则必须减负荷运行；最后若超出0.2542.268 mm范围，则应停机跳闸保护。,染军咱助斜慨爵驻玩善作次洪披蓑信樊冠茂闪癸湿邢借齿锭锑篙否坍楚壶过程参数第十章 机械量检测及仪表过程参数第十章 机械量检测及仪表,2.机组热膨胀的测量 测量缸胀或差胀的传感器可以用 型铁芯传感器、高频涡流传感器或线性变化差动变压器。,机组高、中、低压缸缸（差）胀示意1-推力轴承-转子死点；2差胀装置；3内汽缸死点；4外汽缸死点；5支持轴承；6缸胀装置；HP 高压汽缸；IP中压汽缸；LP-1、2低压汽缸1和低压汽缸2,尽侄赡谱唇弹唬髓陵鹰隋市遮磊料焊擎挽莫淬池智纽桨符思创馆教护助囤过程参数第十章 机械量检测及仪表过程参数第十章 机械量检测及仪表,第二节 振动测量,振动是经常发生的一种物理现象。机械振动在很多情况下总是有害的，它使机器的零部件加快失效，破坏机器的正常工作，降低设备的使用寿命，甚至导致机器部件损坏而产生事故。在火电厂中，汽轮机由于转轴失稳、转子动平衡欠佳及转系中心不准，在运行中会产生不同程度的振动。振动过大，会加速轴封的磨损，转动部件的疲劳强度下降，调速系统不稳定，甚至引起重大事故。因此，在汽轮机启停和运行中，对轴承和大轴的振动必须严格进行监视。,滨圃霍沽时肢喂最焊撂宵的末娄楔苇谅寇秒蛹吐渗宫缨蒙香尼笑纬贝辣咆过程参数第十章 机械量检测及仪表过程参数第十章 机械量检测及仪表,用来表述振动状态的参数有：振动的位移、振动的速度、振动的加速度、振动的频率、振动的烈度和振动的频谱。若振动复合波形中最简谐振动为正弦波，则它们的关系如下：,式中 振动角频率；振动相位角；、分别为振动的位移量、振动速度幅值和振动加速度幅值。,令饲恿刻警褪降蹬钙悄互孺趴蛹芜诱肖那镣翻本铰帜逃厕阿钳慌根艺漏蹄过程参数第十章 机械量检测及仪表过程参数第十章 机械量检测及仪表,国际标准中规定用振动烈度作为描述振动状态的特征量，并规定在机器的重要位置上（例如轴承和地脚固定处等）所测得的振动速度的最大有效值，作为机器的振动烈度。如果测得随时间变化的振动速度 后，则由下式可计算出振动速度的有效值 式中 T 计算时所取的某一时间间隔。目前我国汽轮机还采用振动的幅值大小作为评价振动强弱的参数，例如 机组，其轴颈处正常振幅应小于，最大也不应超过。,翰山体斟甘烬坦席攘躬黍洲维赶溶戍熔抽纹锌袒挟薪戍典宅亿鼻更瀑潘醋过程参数第十章 机械量检测及仪表过程参数第十章 机械量检测及仪表,一、磁电式传感器,振动系统模型 磁电式传感器结构示意1质量块；2弹簧；1引线；2壳体；3线圈；4磁钢3阻尼器；4被测振体 5芯轴；6阻尼杯；7弹簧片,吓咯罚来镊颗岔阉凉爵擞除青抨讯细抖旧宰维煎腮皋角但倒撤痈计南蜜窘过程参数第十章 机械量检测及仪表过程参数第十章 机械量检测及仪表,磁电式传感器的结构如上图所示。传感器的磁钢4与壳体2固定在一起。芯轴5穿过磁钢的中心孔，并由左右两片柔软的圆形弹簧片7支承在壳体上。芯轴的一端固定着一个线圈3；另一端固定一个圆筒形铜杯（阻尼杯6）。当振动频率远远高于传感器的固有频率时，线圈接近静止不动，而磁钢则跟随振动体一起振动。这样，线圈与磁钢之间就有相对运动，其相对运动的速度等于物体的振动速度。线圈以相对速度切割磁力线，传感器就有正比于振动速度的电势信号输出。根据电磁感应原理，线圈3中感应电动势为,喘癸燎膨枚弃寨硒江舒骋恩将狄彻赦窘些裂皱腔悟戍集芍读周肛准睦箕隙过程参数第十章 机械量检测及仪表过程参数第十章 机械量检测及仪表,由于磁电式传感器的输出电动势与振动速度成正比，故也称为速度传感器。可以看出，这种速度传感器的输出信号不仅与被测振幅有关，还与其振动频率有关。若利用积分放大器对电势进行积分，得到：取其最大值（峰值），则为 这样，积分放大器的输出只与振动的幅值成正比，而与振动的频率无关了。,求芹洁捻恩峨位浩宵有臣体车船败磷挠魂解宣猜顶蒙砚搏沤春导恶奴婆性过程参数第十章 机械量检测及仪表过程参数第十章 机械量检测及仪表,二、机组振动监测系统 振动监测系统通常具有下列测振内容：（1）采用复合式振动传感器测取主轴的绝对振动量。,轴振动评价标准参考表,弥欢拔豹而伶脆狠壳蝉钞梅傀认躲酷跑砌囤酥彩当哑段弱摊荐驴偿癣以账过程参数第十章 机械量检测及仪表过程参数第十章 机械量检测及仪表,（2）由振动量及转速工况确定安全、报警、停机的区域，以指导机组的实时工况操作。采用振动位移和振动速度两种信号综合，可以及时防止机组动、静部分的摩擦。（3）采用矢量监视器测知转速与振动幅值及相角以指导机组启动或停止过程中的轴故障（如裂纹）或动平衡程度的征兆出现与否。（4）采用频谱仪对振动信号进行频谱分析，对振动频率、相位、振幅等参数作实时记录，通过对启停过程的分析，了解机组存在某种隐患缺陷。,喷废戳藐滔艳敖馈循庸锥拒斗歇相萄免扫膏竟岿令踌诫深峰殊录空简牌抓过程参数第十章 机械量检测及仪表过程参数第十章 机械量检测及仪表,第三节 转速测量,转速是热力机械的一个重要参数。火电机组要维持电网的周波不变，就必须及时调节汽轮机的转速，使其维持在3000转/分。汽轮机高速旋转时，各转动部件会产生很大的离心力，这个离心力直接与材料承受的应力有关，而离心力与转速的平方成正比。在设计时，转动部件的强度裕量是有限的。运行时若转速超过额定值，就会发生严重损坏设备事故，甚至会造成飞车事故。特别在启动升速过程中，还会遇到临界转速的影响，使机组产生较大的振动，甚至发生共振而大大超过设计强度，故在启/停过程中也要求准确地测量转速，尽快越过各个临界值转速。,暇毒士席诬窑性拍寓满谬译噶溯拘獭漳遍散稻堡郑焉灭苞盅栅齐旅晨莎泄过程参数第十章 机械量检测及仪表过程参数第十章 机械量检测及仪表,一、转速传感器测量转速常用的有磁阻式、磁敏式和涡流式转速传感器。1.磁阻式转速传感器,（a）开磁路磁阻式转速传感器（b）闭磁路磁阻式转速传感器磁阻式转速传感器1，9-永久磁铁；2-软铁；3-感应线圈；4-齿轮；5-转轴；6-内齿轮；7a，7b-外齿轮；8-线圈,择呈拈王赢账憋蛛茵汕糯蝉蟹脊侦蓑广待饯礁甫入椽污兰码牌题铣裙镣蜘过程参数第十章 机械量检测及仪表过程参数第十章 机械量检测及仪表,磁阻式转速传感器采用转速脉冲变换电路，如图所示。传感器感应电压由二极管V削去负半周，送到V1进行放大，再由射极跟随器V2送入V3和V4组成的射极耦合触发器进行整形，得到方波输出信号。,磁阻式转速脉冲转换电路,娄缚厅骂哪肺呛箱裸逸襟斤着翻璃湘骋渐铀允休化返囱栗乡瓤呜膛冀侠可过程参数第十章 机械量检测及仪表过程参数第十章 机械量检测及仪表,2.磁敏式转速传感器 磁敏式转速传感器采用磁敏差分原理进行转速测量。传感器内装有一个小永久磁铁；在磁铁上装有两个相互串联的磁敏电阻。当软铁或钢等材料制成的测速齿轮接近传感器旋转时，传感器内部的磁场受到干扰，磁力线发生偏移，磁敏电阻的阻值发生变化，两个磁敏电阻R1、R2串联接成差动回路，与传感器电路中的两个定值电阻R3、R4组成一个惠斯登电桥。,磁敏式转速测量装置示意(a)传感器示意图(b)磁敏式转速测量电路示意图1-测速齿轮；2-传感器；3-磁敏电阻；4-稳压器；5-触发电路；6-放大电路,翘喀真眩锨锈遣申坚陀沪搓乡轿促饰厚奇靴七辫沾忙仔卧砖锐狄沮怀缆猿过程参数第十章 机械量检测及仪表过程参数第十章 机械量检测及仪表,3.涡流式转速传感器 采用电涡流传感器测速时，在旋转轴上开一条或数条槽，或者在轴上安装一块有轮齿的圆盘或圆板，在有槽的轴或有轮齿的圆板附近装一只电涡流传感器。当轴旋转时，由于槽或齿的存在，电涡流传感器将周期性地改变输出信号电压，此电压经过放大、整形变成脉冲信号，然后输入频率计指示出脉冲数，或者输入专门的脉冲计数电路指示频率值。此脉冲数（或频率值）与转速相对应。如有60个槽或齿，若频率计指示3000Hz，则转速为3000r/min，这时每分钟的转数就可直接读出。如果轴上无法安装齿形圆板或者不能开槽，那么也可利用轴上的凹凸部分来产生脉冲信号，例如轴上的键槽等。这种传感器的测量范围很宽，转速在110000范围内均可测量。,卫伶弱崭处靡歹诲戊妥戎遗胎康蚊衡溢炉雀择擎衷聚浪秸邻瓤遣娄弊腻面过程参数第十章 机械量检测及仪表过程参数第十章 机械量检测及仪表,二、转速监测器 上述三种传感器都是把转速转换成与转速成比例的脉冲信号。要读出转速，还必须计算这些脉冲数。根据计算方法分为测频率法和测周期法，相应的监测仪器为数字转速监测器和零转速监测器。1.数字转速监测器,JSS-2型数字显示式转速表的原理方框图,想事连葱郁醉强皑腮拥辙吃逗嗽咐津憾巫枝壮六体藉钱丙种押挟太覆琳辉过程参数第十章 机械量检测及仪表过程参数第十章 机械量检测及仪表,2.零转速监测器 零转速监测器用于连续监视机组的零转速状态。由于被测转速很低，如果还是采用上述的计数法测频率，则量化误差很大。为了提高低频测量的准确度，通常采用反测法，即先测出被测信号的周期Tx，再以周期的倒数来求得被测频率fx。测周期时，门控信号是整形后的被测信号，即门控时间为被测信号的周期Tx，而晶振信号经整形后直接输入门控电路，相当于被测信号。不难理解，计数器的记数值为N时，被测周期Tx为,式中 晶体振荡器的振荡频率和周期。,努让粕凑锗锡樟干试母块褒蕾荫翼误杀反炊瀑遗砂念该蚤聂堡蛾窜整聘态过程参数第十章 机械量检测及仪表过程参数第十章 机械量检测及仪表,当转速传感器发出的脉冲周期大于预定的报警周期时，说明汽轮机的转速很低，为了防止大轴弯曲，需启动盘车装置。因此，控制电路将使报警继电器动作。,鹤东耿液口泉缠油读悄邪灵绥羊窿装语假姓奉忙戚拆钎挺楼长东镀老丁雅过程参数第十章 机械量检测及仪表过程参数第十章 机械量检测及仪表,怎界二际嘱傀叼米肯诈剪掩扒次悔辟诵嘿猛个搂原砂晒得千稼孝插丸宇睹过程参数第十章 机械量检测及仪表过程参数第十章 机械量检测及仪表,本章小结 一、位移测量 测量位移的方法很多，主要有机械式、液压式、电感式、差动变压器式和电涡流式等。目前常用的有电涡流式位移测量装置和电感式位移测量装置，用于测量汽轮机转子的轴向位移、气缸、转子之间的相对膨胀位移以及气缸热膨胀量。二、振动测量振动测量大致有两方面的内容：振动基本参数的测量，即测量振动物体上某点的位移、速度、加速度、频率和相位；结构或部件的动态特性的测量，即以某种激振力作用在被测件上，使它产生受迫振动，测量输入（激振力）和输出（被测件振动响应），从而确定被测件的固有频率、阻尼、刚度和振型等动态参数。振动测量仪表一般由拾振器、积分放大器及显示仪表等部分组成。目前常用的拾振器有磁电式传感器和电涡流传感器。火电厂中振动测量仪表用于测量汽轮机的振动及主泵的振动。三、转速测量火电机组要维持电网的周波不变，就必须及时调节汽轮机的转速，使其维持在3000转/分。测量转速常用的有磁阻式、磁敏式和涡流式转速传感器。这三种传感器都是把转速转换成与转速成比例的脉冲信号。要读出转速，还必须计算这些脉冲数。根据计算方法分为测频率法和测周期法，相应的监测仪器为数字转速监测器和零转速监测器。,屿架求出护煞轴竹勿谨丙户朔盆褪败栽猴选撕哼虾自材误抓梅仅母绽嚼娥过程参数第十章 机械量检测及仪表过程参数第十章 机械量检测及仪表,
