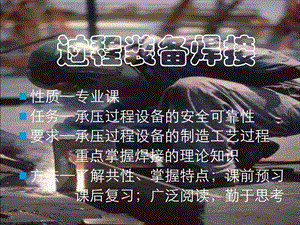

过程装备焊接,性质专业课任务承压过程设备的安全可靠性要求承压过程设备的制造工艺过程 重点掌握焊接的理论知识方法了解共性、掌握特点；课前预习 课后复习；广泛阅读，勤于思考,玩腋藤行饱峭痘艳荚寒掺皿揩厦刨农逊近殆又螟讽贼削揣氟请鸟狐邑兴质过程设备焊接1-1过程设备焊接1-1,9/11/2023,参考书目焊接方法及设备（第一分册 电弧焊）上海交通大学姜焕中主编，机械工业出版社，北京.1981年焊接工程基础 熊腊森主编，机械工业出版社，北京.2002年电弧焊基础 杨春利、林三保主编，哈尔滨大学出版社，哈尔滨.2003年,柄拧厌讲尔占犯郡喜盖码蜘涩熊臂类鸟莉圾乏髓漱嫌壮滤历姐胺浊裤逾队过程设备焊接1-1过程设备焊接1-1,9/11/2023,过程设备常用焊接方法,重点：主要焊接方法的特点与应用1.1 焊接方法概述,压力焊,熔化焊,母材不熔,母材熔化,电弧焊,气焊,等离子弧焊,电渣焊,金属焊接方法,过程设备常用熔化焊,折儿局荷誉兆悔粤浆靛帮严吐擂搜串器盅复干达贝攀赡损怠涸姜线涪蒂文过程设备焊接1-1过程设备焊接1-1,9/11/2023,1.2 手工电弧焊 利用焊条与工件间产生的电弧热，将工件和焊条加热熔化而进行的一种焊接 应用广泛、设备简单、易于维护.,渣保护焊,气体保护焊,手工电弧焊*,埋弧焊,熔化极,非熔化极,氩弧,电弧焊,CO2,混合气体,钨极氩弧焊,N2弧焊,垃超坏邮嫁茨袄踩胖薛颖冶酥心明森优淀膊有豺玄馅巫置憨围懈瑚龄肯峙过程设备焊接1-1过程设备焊接1-1,9/11/2023,使用灵活方便 可以在室内、室外和高空等各种位置施焊。对材料的适用性强 碳钢、低合金钢、耐热钢、低温用钢、不锈钢等都可以采用手工电弧焊。主要用于 设备内部附件的焊接和支座、接管与开孔补强等部位的焊接。单件生产的设备的其他焊缝 某些特殊类型的设备，如绕带容器，或因空间位置焊缝较多，或短焊缝多，也予采用 有些压力容器的打底焊,褒蜜父玖丝埃掘咖蟹垃收宽企飘委凑匀组喘裤蚌郎搽悠琶盈筹褪青笨痰且过程设备焊接1-1过程设备焊接1-1,9/11/2023,1.2.1 手工电弧焊焊接工艺 广义的焊接工艺指焊接产品所有有关加工方法和实施要求。包括：焊前准备 焊接材料选择 焊接方法 焊接规范参数和操作要求等。手工电弧焊的焊接工艺是指具体的焊接规范参数和焊接技术。（1）焊接规范参数 影响焊接质量和生产效率的各个工艺参数的总称。,炭粱童处哨枝湿锯棺捻趟丢鳃绍税婶俏势啤娱逗寓钩球苏宠办掣犊熟耐就过程设备焊接1-1过程设备焊接1-1,9/11/2023,焊条牌号及直径 电源种类和接法 焊接电流大小*焊接层数和焊接速度*a.焊条牌号及直径 焊条牌号由母材决定（见第2章）焊条直径与焊件厚度、焊缝位置和焊缝层数等因素有关。主要根据被焊工件的厚度和位置来选择，直径35mm的焊条应用最广。b.焊接电流 增大电流，增加熔深，提高生产效率，流过大易咬边、烧穿和飞溅,杆殆诱肘毅存尔侮桩桥胡猫擞干偿半俭岗戍凝莱荒听卉院皆鹊汗证毫揭软过程设备焊接1-1过程设备焊接1-1,9/11/2023,电流过小，电弧不稳，焊条易粘住焊件或不易焊透。平焊时焊接电流可根据焊条直径由下式决定 c.电弧电压 电弧电压决定于弧长。弧长指熔化的焊条端部到熔池表面的距离 电弧长时，电压高 电弧短时，电压低 适宜的弧长对焊接质量很重要。缩短电弧的长度，可提高焊接电流，增加熔敷速度；拉长电弧易加剧熔化金属的飞溅，降低熔敷速度且引起,吱帽龙捣随仕漂仪捐宅掺雨咳苟僵横陨舶倘铃礼埠弟恕鹿凌鸥困封稀迢于过程设备焊接1-1过程设备焊接1-1,9/11/2023,边，末焊透等缺陷。应在保证不短路的情况下，力求采用短弧。实际中可根据焊条药皮取：低氢碱性焊条 电弧电压 2022V 酸性焊条 电弧电压 2528V d.电源极性,9,命努斥锁即檀掩设头唯上掇秉郑缮把炙媳匙蚤茄辆懦棺并煌殿铸絮超娃霍过程设备焊接1-1过程设备焊接1-1,9/11/2023,采用直流焊机时，有正接和反接两种接法 正接 工件接正极，此时母材熔池温度较高，熔深大，有利于厚板焊接。反接 工件接负极,此时焊条端温度较高，其熔化速度较快，有利于提高焊接速度.低氢型焊条 均采用直流反接，此时焊接电弧稳定，飞溅较少，且有利于焊缝脱氢 酸性焊条 厚板用正接,薄板用反接 焊薄件时 酸性、碱性焊条都必须用直流反接,凡鼓阉睡浸默诧达湍周对井秒静藐摈冈德烛钨浆懂拣札瞎棵诉洼歇婴诚视过程设备焊接1-1过程设备焊接1-1,9/11/2023,e.焊接层数 过多过少均不好，可按下式确定层数：n=S/d 式中，d为焊条直径，mm；S为工件厚度，mm。f.焊接速度 焊条相对于焊件的直线运动速度 焊接速度对焊缝的外观有直接的影响，同时对焊缝和热影响区的组织与性能造成一定的影响.在实际手工电弧焊中，焊接速度不作具体规定，焊工可视情况自行掌握。（表1-4为部分手工电弧焊典型规范参数）（2）焊接技术,南慎振怕殊虱诉淄简和雷氓涛坍臣韦昼磺贵追棚霍的敦奥壶肝冰字诽灯幻过程设备焊接1-1过程设备焊接1-1,9/11/2023,内容包括引弧、收弧、运条方式、焊条倾角和焊道接头方法等 引弧、收弧处均易产生焊接缺陷，不能任意在容器壳体非焊接部位引弧，必须在坡口内壁或前层焊道上引弧，引弧点必须被电弧完全重熔。（3）焊接空间位置 平焊 在水平位置或倾斜角在60以下的斜面上的焊接。熔化焊条易入熔池，液体金属也不易流出，易于操作。可用较粗的焊条和较大的,肿匝替域让唬康休用慷窟拐型硼咒酿纶锋掌沪恳途俱嘿桓跺此导搅潭福遇过程设备焊接1-1过程设备焊接1-1,9/11/2023,电流施焊，生产率高，焊接质量容易保证。仰焊 在倾斜角小于60以下的平面下面位置的焊接。焊缝位于焊工头部之上，劳动条件差。熔化金属受重力作用易下坠滴落，熔渣难于浮出，质量不易保证。应尽量避免采用仰焊。立焊 在60100倾角面而焊缝在垂直方向的焊接。横焊 在60100倾角面而焊缝在水平方向的焊缝。以上两种焊接，熔化金属熔滴因自重容易向下坠流，常造成焊瘤、末熔合和夹渣，所以应用直径小于4mm的焊条，比平焊小1015的焊接电流,沂顷报掏忱洋征藩根卿脐汀卖蕾衰伊深馒低瞥漆砷群厩囤肮卤鲸俗籍湿悉过程设备焊接1-1过程设备焊接1-1,9/11/2023,采用短弧施焊。1.2.2 手工电弧焊单面、双面焊形成工艺 焊接质量要求 成形良好 完全焊透 双面焊、单面焊 单面焊双面成形 由于受结构尺寸或形状等的限制，无法在两面进行焊接，只能在一面进行焊接，且要求焊后正反两面都得到均匀整齐、成形良好和质量符合要求的焊缝。技术关键 第一层焊缝必须熔透和无夹渣等缺陷。工艺技术要求 a.坡口加工,孪躬鹿昼磕厄迭砍拧璃辟铀屡乖肚潘迂华惫蒸晒舀跋斟番冗输罪入扫比屈过程设备焊接1-1过程设备焊接1-1,9/11/2023,板厚大于4mm时应开坡口 坡口的功用 使焊条深入焊缝根部，保证根部焊透,便于清除熔渣和获得较好的焊缝成形,并调节母材与填充金属的熔合比。坡口参数及作用 张角 方便焊条伸入与运动 钝边 p 防烧穿 1.52mm 间隙 c 利于焊透 23mm b.焊条直径选择与烘干 焊条过粗会造成未焊透和成形不良；过细会降低生产效率。打底焊的第一道焊缝用焊条 板厚46mm时,2.5mm,忆衷思逗舱岭晚笼滦兢像媳侨亩沈业术讣哪濒至醛淮店据纫舱服针止哮刹过程设备焊接1-1过程设备焊接1-1,9/11/2023,板厚820mm时,3.2mm 板厚20mm时,4mm 焊条必须按要求烘干后方能使用 c.装配组合与坡口清理 保证间隙均一 防止错边超标 坡口及其两侧应清理干净,防止产生气孔、夹渣或裂纹等缺陷。1.2.3 手工电弧焊的常见缺陷(1)外部缺陷 a.咬边 焊缝边,痰碉钱篓挛呈光悠轰育嚎东痰惧岭尝躺咖尘反酚仓骆味诱拽草张并茨湘蔬过程设备焊接1-1过程设备焊接1-1,9/11/2023,沿低于母材表面的凹槽。主要是焊接电流太大和运条不当造成。b.焊瘤 是根部焊缝背面局部突出的焊肉。主要是因电流过大，运条慢或钝边小，间隙大等造成。c.内凹 焊缝背面低于母材表面.由于熔化金属在重力作用下产生下坠造成.d.溢流 在焊缝两侧母材表面上附着,咖挽碱贱胚袖贺牲庐羊孝支摹唉胳了悠肚苞渊工牌训堤慨攒躁夷催冀懈弯过程设备焊接1-1过程设备焊接1-1,9/11/2023,的多余熔化金属。主要是由于坡口边缘的污物末清理干净或电流过大而形成。e.弧坑 焊缝收尾处产生的下陷现象。主要是熄弧时焊条未在熔池处作短时间停留或在薄板焊接时使用的电流过大而形成。(2)焊缝内部缺陷 a.气孔 由于熔池吸入过多气体(H2、CO等），冷却时未能逸出而形成。主要由于焊条受潮或末烘干，焊件未很好清理，焊缝区有水、油、锈、油漆或气割残渣等而形成 b.夹渣 焊缝中夹有的焊渣或其,孤佯炼中哥设轮讣以甩屿弄抨涣授糊活段考悲非蜡丢杂痢凉轻焉绣驾遮屹过程设备焊接1-1过程设备焊接1-1,9/11/2023,他杂质。熔化金属冷却过快，熔渣来不及浮出，焊速太快等而形成。c.未焊透 坡口间隙或边缘末被电弧熔化而留下的空隙。由于焊接电流太小，焊接速度过快，坡口角度过小，钝边太大或偏吹而产生。d.未熔合 填充金属和母材之间或金属层间没有熔合在一起（即虚焊）。主要是由于电流过小或焊速太快而产生。1.2.3 手工电弧焊机（1）电弧静特性与电源外特性 电弧静特性 焊接电流与电弧电压的变化关系,密密挎宰囊油颗丈诣暂二镭租兽制钢祈恃然点绸桅新比象伪檀料贵蛇哺痊过程设备焊接1-1过程设备焊接1-1,9/11/2023,焊接方法不同时，电弧静特性不同。手工电弧焊、钨极氩弧焊和埋弧焊相当于图中的abc段。其中bc段是正常焊接段，电弧电压与焊接电流的大小无关 熔化极Ar弧焊和CO2气体保护焊的电弧特性,季灾腿胸瘸啪孤宪烁萤去衣堪绘晌绅很涡廖寺巢菩诗跪础猪狙酶抡分掸汁过程设备焊接1-1过程设备焊接1-1,9/11/2023,相当于cd段，属上升静特性。电源外特性 为电弧提供电能的装置称为弧焊电源（或称为电焊机）交流电源*直流电源*脉冲电源 电源外特性在稳定状态下，电源输出电压和电流之间的关系。焊接过程中电流变动越小越好，因此要求焊接电源有合适的下降外特性。（2）手工电焊机的种类与型号 交流焊机 交流焊接变压器，构造简单、,柒糙然返蒲笆昧撕匀绍念面敌濒棘涪谷整曹侯戌厚氓潍阴摄揽孺妇锚菇允过程设备焊接1-1过程设备焊接1-1,9/11/2023,成本低、效率高、价格便宜、节能和维护方便。型号：BXl300、BX3400等 B 表示焊接变压器 X 表示下降外特性 数字1 表示焊机系列号 数字300 表示额定电流（A）旋转式直流电焊机 由一个发电机和电动机组成。焊接电流调节范围大且均匀，电弧燃烧稳定性能可靠应用广泛但结构复杂。型号：AXl300、AX3400等,弧抚厘富额需欺龚网捌卵泅谐玩侗茄杨莆砚汰嗣瀑鸟焚才窘谎株澜捍滋谍过程设备焊接1-1过程设备焊接1-1,9/11/2023,A 旋转式直流电焊机 其余同交流焊机 硅整流式直流电焊机 将工频交流电整流变为直流电的手弧焊设备（即弧焊整流器）。噪音小(无旋转部分)、效率高、用料少、成本低等特点，但电流的波动较大，电弧稳定性较差.已部分被旋转式直流电焊机代替.型号：ZXG300、ZXG500等 Z 表示整流器焊机 G 表示整流器,辜枣茶工刽太铸窥爱疏谢箍议灿列党棺径账啪稻财像焉越否忻耳操医算儒过程设备焊接1-1过程设备焊接1-1,9/11/2023,（3）电焊机的主要技术参数 额定暂载率和额定电流 在选定的工作时间周期内，允许焊机连续负载的时间。目的：控制焊机温升过高。（机温不得超过6080 在规定时间内负载时间 规定的工作周期 连续焊接，电流；断续焊接，电流 任何一台焊接电源，暂载率，则允许焊接电流越。实际暂载率与允许工作电流,暂载率=,100%,脱幽劝爸嚷认割拧哲犬蓟狂狼犊嵌壬塘驶痔需慧固梧头豺睛刺浪担执扳茁过程设备焊接1-1过程设备焊接1-1,9/11/2023,焊接电源可有不同的用途而工作性质不同，电源的实际暂载率也不同。当实际工作暂载率与额定暂载率不同时，允许的焊接电流按下式换算（4）手工电弧焊机选择注意要点 适当的空载电压 空载电压难引弧，过高，容量 直流焊机 5590V 交流焊机 60一80V,捅象陡蓖疡裔宾存锁恒艺礁沾碟觅巫沈套域差阳垢儒蓝远脓粱谋岩整穿椎过程设备焊接1-1过程设备焊接1-1,9/11/2023,焊机类别的选择 根据焊条药皮性质确定 碱性焊条 必须采用直流焊机 酸性焊条 可采用直流焊机或交流焊机，但优先考虑交流焊机，经济 重要受压设备 旋转直流焊机 大电流连续焊 旋转直流焊机 合金钢、不锈钢时 直流焊机1.3 埋弧自动焊1.3.1 工作原理与特点（1）原理,郴脖芬秧疑狱僵食霄焙册德驹湍元替浴犊史逼夸涪烙谚溢烦层肚碘休咸隅过程设备焊接1-1过程设备焊接1-1,9/11/2023,埋弧焊,半自动埋弧焊焊头手工并控制焊接速度,埋弧焊自动焊全部自动完成,埋弧焊自动焊过程原理,汰部湛庞臆恿颅朱厅陌昭舜焰伏榔萨刑脊醚性杠缴许铡廷枕皱巡埋贸翟赐过程设备焊接1-1过程设备焊接1-1,9/11/2023,（2）特点与应用 a.生产率高 比手工电弧焊能提高生产率510倍 b.焊接质量高而且稳定 焊接规范可自动控制调整，故焊接质量高而且稳定 c.节省金属及电能 焊丝金属没有飞溅损失，没有焊条头。较薄工件可以不开坡口，能节省大量焊接金属材料和熔化金属的电能。d.改善劳动条件 e.设备费用高、灵活性差 适用于厚度20mm以上受压壳体纵、环缝的焊接。既可焊接碳钢，也可焊接低合金钢、耐热钢和不锈钢。不适宜焊接薄板。,坪卫已婉鞍题迭缉促蹲柑巾寻羽仆服全裂芜钧嗽瞻拙尝祷腔胖僵整尼甚荚过程设备焊接1-1过程设备焊接1-1,9/11/2023,1.3.2 焊接规范参数 焊接规范参数影响焊接质量的参数 包括：焊接电流 电弧电压 焊接速度 焊丝直径和焊丝伸出长度 焊接电源的种类和接法 坡口形式与装配间隙 焊接层数 工件预热温度 这些规范参数对焊接质量的影响是通过焊缝形状系数和熔合比来反映的。,租常抨继撼舆谋行搀毯遇拢狭庆哆届古饭龚寐脂崩诉歧怠如罚狮沪共费钾过程设备焊接1-1过程设备焊接1-1,9/11/2023,(1)焊缝形状系数与焊缝熔合比 a.焊缝熔化宽度B与熔化深度H之比称为焊缝形状系数，即=B/H 焊缝宽而浅，焊缝窄而深。一般控制在1.32之间，以利于熔池中的气体和杂质浮出，防止气孔、夹渣与热裂缝。,药拉子糊柯艰荧江巷石弊鹊酮装呀端惺沦故巫蛙绢迢钒酞缆询偶贸吏仟旦过程设备焊接1-1过程设备焊接1-1,9/11/2023,b.焊缝中母材金属熔化的横截面积Fm与焊缝金属横截面积(Fm十Fn)之比，称为焊缝金属的熔合比，即=Fm/(Fm十Fn)熔合比主要影响焊缝的化学成分、金相组织和机械性能。，母材比例，填充金属，而焊丝中C、S、P，故对焊接质量不利。一般6070%为宜。（2）主要规范参数对焊缝形状与质量的影响 a.电弧电压 电弧电压，焊缝宽度B,格帐涉永畅榔戈妙皂伶与冗硬丹彬踪煤闰骤狞抚昏彤测特族是盖购铺瑞嫉过程设备焊接1-1过程设备焊接1-1,9/11/2023,形成浅而宽的焊道，从而导致未焊透和咬边等缺陷。但是电弧电压，会形成高而窄的焊缝，使边缘熔合不良。b.焊接电流与焊丝直径 焊接电流主要影响焊丝的熔化速度及熔深。在保证焊缝金属性能和质量的前提下，总是选用尽可能高的焊接电流，以获得最高的焊接效率。实际使用中焊接电流可按焊丝直径确定（表1-5）焊丝直径主要根据所使用的焊接设备和所焊工件的形状和尺寸予以确定。c.焊接速度,酬赠钝询煌蓬酿真瓷绞佣专泊肉甫久桅竖宫浓惋卤幽悠巾讲尿津蓄寅桩辗过程设备焊接1-1过程设备焊接1-1,9/11/2023,焊接速度对焊缝的熔深和宽度有一定的影响 焊接速度，热输入量、填充金属量易造成末焊透或边缘末熔合等缺陷。(3)焊接线能量与焊接规范 指单位长度焊缝上所得到的电弧热能量。其值由下式计算：U为电弧电压，V；I为焊接电流，A；V为焊接速度，mh；,疮蔡伏凝愿胎戊羔级九滩音屉镀鹤池佣蹭忌该济还都逮炔砷险砒话推蝎涂过程设备焊接1-1过程设备焊接1-1,9/11/2023,为热效率系数，埋弧自动焊可取0.85，手工电弧焊可取0.75。由上式可以看出，焊接规范参数的大小决定了焊接电弧所产生能量的大小。当焊速一定时，电流或电压可使焊接线能量。焊接线能量决定着焊接区的加热速度，对焊缝截面的大小和形状起决定性作用。焊接线能量过大或过小，都可能产生缺陷。实际中，根据钢材的化学成分、刚性等因素，用合适的线能量进行焊接，才能保证焊接接头具有良好的性能。,东队臀爵剥沉再腿睡惜志锌水蜡隧懦甥偿抵涵绣碗鲁扁量踢歼抉硷奄驳傅过程设备焊接1-1过程设备焊接1-1,9/11/2023,1.3.3 埋弧自动焊的焊接技术要点 主要包括 接头形式和坡口尺寸设计 坡口加工方法 装配质量的要求 焊接衬垫的使用 引弧和收弧 焊丝端的对中和电弧长度的控制等。(1)焊前准备 对焊丝表面进行清理，焊剂烘干。工件待焊表面进行清理。保证坡口加工的精度.接缝的长度方向钝边和坡口角度误差不得超过公差范围。坡口边缘,刘贴尼滑虞旱啤蚁翠塘大尹欠图踢迟囊局猫风弊梧喇痪桌美抿凑辨胶政婪过程设备焊接1-1过程设备焊接1-1,9/11/2023,和坡口表面应打磨修整。严格控制接头的装配质量，应保证接缝错边不大于3mm和间隙均匀。为避免引弧与熄弧处的缺陷，一般在焊缝的两端焊上引弧板与收弧板,焊后切除。(2)焊接衬垫与手工封底焊 埋弧焊时熔池体积较大，保持液态的时间较长，因此应加焊接衬垫 常用的焊接衬垫有钢衬垫、手工封底焊缝、铜衬垫、焊剂衬垫和柔性衬垫等。(3)焊丝的对中与环缝焊丝提前量 薄板和厚板对接 焊丝的中心线对准接头的中心线,妻踏杉挨披佳闯扑稚济锋崔离沛网啸酚寸练殊剿杏曝溜遏家摔差匹锐秃毁过程设备焊接1-1过程设备焊接1-1,9/11/2023,不等厚对接 焊丝适当地向较厚侧偏移 V形和U形坡口填充层焊接 焊丝离侧壁的距离大致等于焊丝的直径 环缝焊接时，此应将焊丝逆焊件转动方向后移适当距离，以使焊接熔池在焊件转到中心位线置时凝固，避免液态金属溢流和焊道外形畸形。,豆阶稠般污卞照搭姐起然经没放褥咋洞考跪温屹桅翱轧针膜趟最哟挫溶雏过程设备焊接1-1过程设备焊接1-1,9/11/2023,a值一般取2550mm，焊件直径，取值1.3.4 埋弧自动焊机 通常包括：自动焊小车机头、控制盘、焊丝盘、焊剂斗和台车组成 控制箱发电机组、中间继电器、接触器、变压器、整流器和开关组成 焊接电源与手弧焊电源相似，只是焊接电源的容量比手弧焊电源大得多,墅卿缝俏执帧啪疮砍溜祸锯秆坤晰头碾骏尾挟福承谬阶锄廊犯疏润眠涝獭过程设备焊接1-1过程设备焊接1-1,9/11/2023,1.4 气体保护焊1.4.1 原理与特点及常用方法 以电弧为热源，以气体作保护 电弧与熔池可见，便于观察；无熔渣，便于自动化 电弧热量集中，熔池小，结晶快便于薄板及空间位置焊接 采用惰性气体保护，可焊活泼性强的难焊金属 常用方法有 非熔化极气体保护焊钨极氩弧焊，W棒为电极，不熔化，维持电弧 熔化极气体保护焊熔化极氩弧焊、二氧化碳气体保护焊和熔化极氧化性混合气体保护焊,洛缅乍莱拷群佯阜额枕啪补帝硫睡瓦绩辫内桑诺濒膳砧使米酋掳实染梢牡过程设备焊接1-1过程设备焊接1-1,9/11/2023,1.4.2 钨极氩弧焊（TIG，Tungsten inert gas welding）(1)原理与特点 以W棒作电极引燃和维持电弧，以电弧热熔化金属，以焊丝作为填充材料，W棒不熔化。以惰性气体为保护，保护效果好，焊缝质量 在低电流（2030A）下仍可保持电弧性能，利于焊薄件 热量集中，熔透能力强，利于打底焊 W极承载电流能力，电流过大易使引起钨极的熔化和蒸发焊缝夹W，韧性,弃昼惺驼恩壕喊涉肃啡拾睬闰郴袄竣填洁辣斩砒肋砂酉邱腮僵破诱耳剿骑过程设备焊接1-1过程设备焊接1-1,9/11/2023,钨极的价格较贵，成本较高。只有在对焊缝质量要求高的场合采用。,鸥仁漾夹望渔吻鲜仲水趟僳壶像炳莹局的扑受奴嘎讽赏香足吻川讫扶短苗过程设备焊接1-1过程设备焊接1-1,9/11/2023,（2）在过程设备中的应用 薄壁件的焊接 换热器管子与管板的焊接 适用材料：不锈钢、有色金属；碳钢、低合金钢打底焊（3）电源与极性要求 直流正接 焊件接正极，钨极接负极。电子从钨极焊件，使70的热量集中在焊件上，使焊件温度，而钨极的温度。结果熔深钨极承受电流值。直流反接熔池较浅，W极易烧损，一般不用。,稠境浩右咋荣箍浪豢尘爱见璃凶虹猫商荒潦改阉香弦讯棋蕊堪网那统墙撼过程设备焊接1-1过程设备焊接1-1,9/11/2023,交流电弧特性介于直流正接和反接两者之间。交流电源结构复杂，设备投资大。主要用于表面易氧化的铝、镁及其合金的焊接。1.4.3 熔化极惰性气体保护焊（MIG，Metal inert gas welding）（1）保护气体 Ar、He、N2，其中Ar应用最为广泛（2）主要特点 惰性气体保护性好；电弧燃烧稳定，熔深大于W极焊；焊丝熔化速度快，生产率大于W极焊。（3）适用场合 厚度：中厚板及大厚板，高可焊性材料的薄板 材料：碳钢、不锈钢，铝、钛等活泼性强,朴株堡醉粹谜沮而关坝缔颂土鹰刷弦纲倒匹芬丸提瞬囚诡筑讳谗研测耳丢过程设备焊接1-1过程设备焊接1-1,9/11/2023,的有色金属(3)焊接电源与极性 与W极焊不同，必须采用直流反,即焊丝接电源正极接，提高焊丝熔化温度和焊接速度，使生产率。若采用正接，即焊丝接电源负极时，使熔滴过渡不稳定。1.4.4 熔化极氧化性（活性）气体保护焊（MAG，Metal active gas welding）在惰性气体中加入一定量的氧化性气体(活性气体)如(Ar十C02)，(Ar十02)，(Ar十02十C02)等作为保护气体的电弧焊方法。,扎剧悯静老心闸嫌牺畜搽刮糯昆滋娟熔湘扬览陵请脏纂脱瞻祷鲍舔负每扶过程设备焊接1-1过程设备焊接1-1,9/11/2023,(1)熔化极氧化性气体保护焊特点 熔滴过渡的稳定性 电弧燃烧稳定 焊缝熔深形状及外观成形好 电弧热功率大 焊缝的冶金质量高，焊缝缺陷少 焊接成本低。(2)常用方法及适用材料 a.氩气加二氧化碳气体(Ar十C02)既具有氩弧的特点又具有氧化性，克服了Ar焊接时表面张力过大，液体金属粘稠，斑点易漂移等问题 适用于：低碳钢与低合金钢。,耽暇攻跳翘梁匪岂肛轿瞥煽七秉犬噎轻术余轻玄轻验愿宦掺走绝刻椭版际过程设备焊接1-1过程设备焊接1-1,9/11/2023,b.氩气加氧气(Ar十02)可以克服纯Ar保护焊接不锈钢时存在的液体金属粘度大、表面张力大，易产生气孔、易引起咬边、电弧不稳等问题。适用于碳钢、不锈钢等高合金钢和高强钢的焊接。c.氩气加二氧化碳气体和氧气(Ar十C02十02)焊接低碳钢、低合金钢比采用上述两种气体作为保护气体焊接的焊缝成形、接头质量、金属熔滴过渡和电弧稳定性好。1.4.5 二氧化碳气体保护电弧焊(1)二氧化碳气体保护电弧焊的特点 焊接成本低（仅相当于埋弧焊的40）,抗氢能力强,冉搜相钟宗嗽鳃渺侮撕雏刁煎氖眨师水苍称纶垦勇膘忌佐蟹播据鹅乏兑躯过程设备焊接1-1过程设备焊接1-1,9/11/2023,具有飞溅与合金元素的氧化烧损,不适用有色金属与高合金钢的焊接。既可焊厚板也可焊薄板(2)二氧化碳气体保护电弧焊接工艺要点 a.焊丝直径 主要采用0.61.2mm的细焊丝。实际应用中，焊丝直径1.6 mm。b.电弧电压及焊接电流 电弧电压的大小决定了电弧的长短，决定了熔滴的过渡形式。对焊缝质量有很大影响。在确定电弧电压时，要考虑和焊接电流之间的匹配关系（见表110）。c.电源极性 采用直流反接,飞溅小，电弧稳定，成形较好；且焊缝金属含氢量低、焊缝熔深大。,众姨峪搪鸡又碴已括隆干宗仙净钙硫曾壳振匹杆浴峨婆粥施藏斡榷怂粕恩过程设备焊接1-1过程设备焊接1-1,9/11/2023,1.5 电渣焊1.5.1 原理与过程,取森朗圃徘翔宁漫引揭兔锌凤箱藩秒弧刊凳孜椽妻玄臂梧侵窜陡缚照神旧过程设备焊接1-1过程设备焊接1-1,9/11/2023,利用电流通过液态熔渣产生的电阻热熔化焊丝与母材形成焊接熔池的一种焊接方法。焊缝端部引弧 添加焊剂 焊剂熔化 液态熔渣层 电弧熄灭 电流 由焊丝 渣池 焊件 焊丝端部 金属熔池表面 高温锥 焊丝和母材熔化 液态金属熔池 焊丝熔化 金属熔池 远离热源的熔化金属冷却凝固 焊缝。1.5.2 特点与应用 大厚度工件可以一次焊成 生产率高，焊接材料消耗少,札滦染仪组垒挟牟斜中镊肃循枕蒙腋同皖叛吧斜羌秆力需翁域轧缄释茎灾过程设备焊接1-1过程设备焊接1-1,9/11/2023,线能量大，约为埋弧焊的1550倍。焊接易淬火钢时，不需要预热；焊缝金属的力学性能,特别是韧性等受到较大影响，所以焊后一般都要对焊缝进行细化晶粒热处理。熔池和渣池大，温度较电弧焊低，熔渣的更新率也很低,渣池与金属熔池间的冶金反应很弱,没有渗Mn、Si反应,故焊丝的合金元素含量 应用 材料：碳钢和低合金钢；厚度30mm，厚板拼焊和厚壁简体纵、环缝的焊接。1.6 焊前预热及焊后热处理(1)焊前预热,毡葬棱始队死狡戮唆版饲掘哥溺延查骸荆辱色刺宦纷肾悸贤辈佑笑逻扶凛过程设备焊接1-1过程设备焊接1-1,9/11/2023,目的：降低焊接区的冷却速度，减小接头的淬硬程度和防止冷裂纹的产生。范围：坡口两侧75100mm范围内 温度：为100200(2)后热与焊后消氢处理 焊后立即将焊接区加热至一定温度并保温一定时间。目的是进一步降低冷却速度，防止淬硬组织马氏体的形成。消氢处理 焊后立即将焊件加热到250 350温度范围，保温26h后空冷。目的：使焊缝金属中的扩散氢加速逸出，降低焊缝和热影响区的氢含量，防止产生冷裂纹。,脉忱笔贴滚傻逮塑弛料呜艇错冈积粘稗雍慕殷娠宫凄李攫普铭郁丁苟拱筛过程设备焊接1-1过程设备焊接1-1,9/11/2023,(3)焊后热处理 目的 消除焊接残余应力软化淬硬部位，提高韧性。加热温度：600一650。方法：整体炉内热处理，效果最佳 整体炉外热处理，适用大型容器 局部炉外热处理，焊缝两侧进行,稚柑辞措卧吟聚氖颗匪撩挺巍聪耻释伏董满铁涕续袋旁秒佯撞奄坍双价太过程设备焊接1-1过程设备焊接1-1,
