选修11第二章2.2电流的磁场原创.ppt

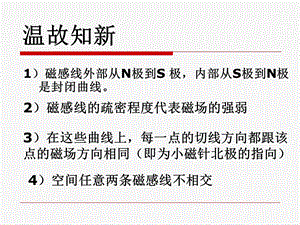

温故知新,1）磁感线外部从N极到S 极，内部从S极到N极是封闭曲线。,2）磁感线的疏密程度代表磁场的强弱,3）在这些曲线上，每一点的切线方向都跟该点的磁场方向相同（即为小磁针北极的指向）,4）空间任意两条磁感线不相交,思考？,除了磁铁以外，还有什么可以产生磁场？,电流能产生磁场吗？,奥斯特发现：电流周围存在磁场。,历史上，电与磁是分别发现和研究的。因为当时人们认为电现象和磁现象是两个孤立的现象。直到19世纪初，自然哲学的观点认为自然界中任何的两个物体间必然存在着某种联系。因此，人们才认识到电现象和磁现象可能也存在着联系而且深入地进行研究。尤其是富兰克林曾经发现莱顿瓶放电能使钢针磁化，更坚定了这个观点。,1820年4月，在一次讲演快结束的时候，奥斯特抱着试试看的心情又作了一次实验。他把一条非常细的铂导线放在一根用玻璃罩罩着的小磁针上方，接通电源的瞬间，发现磁针跳动了一下。这一跳，使有心的奥斯特喜出望外，竟激动得在讲台上摔了一跤。但是因为偏转角度很小，而且不很规则，这一跳并没有引起听众注意。以后，奥斯特花了三个月，作了许多次实验，发现磁针在电流周围都会偏转。1820年7月21日，奥斯特写成论磁针的电流冲突实验的论文，正式向学术界宣告发现了电流磁效应,从而证明了电和磁能相互转化，这为电磁学的发展打下基础。机遇属于有准备头脑的人。我们要向科学家奥斯特学习，学习他仔细观察、坚持不懈的优良科学品质。,奥斯特（1777-1851）丹麦物理学家,高中物理选修11第二章 磁场,2.2 电流的磁场,中天中学 卢澄清,一、电流的磁效应,电流的磁效应：电流也能产生磁场。这个现象称为电流的磁效应。,二、电流磁场的方向1.直线电流的磁场在玻璃板上均匀地撤一层细铁屑。轻敲玻板，同时给导线通电，细铁屑在磁场里被磁化，并在磁场作用下有规则地排列起来。这时细铁屑排列的形状显示出直线电流磁场磁感线的形状,实验现象和结果：从实验可以看出，直线电流磁场的磁感线，是围绕导线的一些同心圆。如果用小磁针来判定磁场的方向，可以得到下述的安培定则。,观察直线电流磁感线的形状,（1）、安培定则（一）：用右手握住导线，让伸直的大拇指所指的方向跟电流的方向一致，弯曲的四指所指的方向就是磁感线的环绕方向(图乙),安培（法国数学家化学家和 物理学家）,试判断甲图直导线周围的磁感线的方向,甲,乙,根据磁感线的方向判断乙图中直导线的电流方向,练习,（2）电流及其磁场的表示,（3）直线电流周围的磁感线分布,横截面图（俯视图）,纵截面图,立体图,2.环形电流的磁场 把环形导线穿过一块玻板，玻板水平放置，在玻板上均匀地撤一些铁屑。轻敲玻板，同时给导线通电，可以看到铁屑所显示的模拟磁感线。如果把小磁针放在环形导线的中央，由N极所指的方向可以知道环形电流中心附近磁场的方向。,安培定则（二）：让右手弯曲的四指和环形电流的方向一致，伸直大拇指所指的方向就是环形导线中心轴线上磁感线的方向。,也可以把环形电流看成是由若干段很短的直线电流组成的。两种方法判断结果一致。,例.在环形电流内部有一点A，通过A点的磁感线方向一定是()A从环形电流内部的N极指向S极B放在该点的小磁针北极受力的方向C从环形电流内部的S极指向N极D放在该点的小磁针的南极受力的方向,BC,.A,3.通电螺线管的磁场,观察通电螺线管磁感线的形状在通电螺线管周围均匀地撤一些铁屑。轻敲玻璃板，同时给导线通电，可以看到铁屑所显示的模拟磁感线。,右手握住螺线管，让弯曲的四指与电流方向一致，拇指指向就是螺线管内部的磁感线方向。,安培定则（三）,N,小结 一、电流的磁效应：电流也能产生磁场。这个现象称 为电流的磁效应。二、电流磁场的方向：由安培定则（也叫右手螺旋定 则）确定三、安培定则：内容分三种不同情况。1、直线电流：用右手握住导线，让伸直的大拇指所指的方向跟电流的方向一致，弯曲的四指所指的方向就是磁感线的环绕方向2、环形电流：大拇指所指的方向就是环形导线中心 轴线上磁感线的方向。3、通电螺线管：-拇指所指的方向就是螺线管内部磁感线的方向,问题与练习,答：当接通电路后，小磁针的N极指向为垂直纸面向外。,问题与练习,4答：由图中磁感线的疏密程度及弯曲程度可知，M点磁场强，P点磁场弱。M点和P点磁场方向为各自磁感线的切线方向，它们的磁场方向不同。,3、一束粒子沿水平方向飞过小磁针的下方，如图所示，此时小磁针的S极向纸内偏转，这一束粒子可能是()A向右飞行的正离子束 B、向左飞行的负离子束 C、向右飞行的电子束 D、向左飞行的电子束,ABD,4、有一束电子流沿x轴正方向高速运动，如图所示，电子流在z轴上的P点处所产生的磁场方向是沿（）Ay轴正方向 By轴负方向 Cz轴正方向 Dz轴负方向,A,
