施工机械设备配备情况人员进退场计划安排.doc

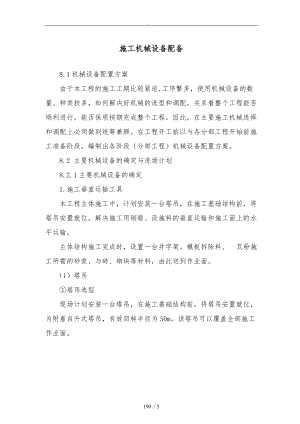

. . 施工机械设备配备8.1机械设备配置方案由于本工程的施工工期比较紧迫,工序繁多，使用机械设备的数量、种类较多，如何解决好机械的选型和调配，关系着整个工程能否顺利进行，能否保质按期完成整个工程。因此，在主要施工机械选择和调配上必须做到统筹兼顾。在工程开工前以与各分部工程开始前施工准备阶段，编制出各阶段（分部工程）机械设备配置方案。8.2 主要机械设备的确定与进场计划8.2.1主要机械设备的确定1.施工垂直运输工具本工程主体施工中，计划安装一台塔吊，在施工基础结构前，将塔吊安置就位，解决施工用钢筋、设施料的垂直运输和施工面上的水平运输。主体结构施工完成时，设置一台井字架。模板拆除料、 瓦粉施工所需的砂浆、与砖、砌块等材料，由此送到作业面。（1）塔吊塔吊选型现场计划安装一台塔吊，在施工基础结构前，将塔吊安置就位，为附着自升式塔吊，有效回转半径为50m。该塔吊可以覆盖全部施工作业面。塔吊选型表名称型号回转半径起重力矩提升高度最大起重量生产厂家塔吊QT4050m400KN·m30 m40KN建机以上机械生产厂家均有生产许可证，特种设备制造安全认可证，以与安装改造维修许可证书等证书资料，进场安装前有塔吊安装、拆除施工方案，以与塔吊应急预案、塔吊使用制度、塔式起重机定期检验报告等安全控制性文件，经审批后方可安装、使用。塔吊安装塔吊底部设砼基座，在基座中预埋螺栓，便于安装连接。由于塔吊基座安装高度分别设置在-3.0米位置，为了便于后期室外土方施工，以塔吊为中心，间距1.5m砌砖挡土墙，砌至-0.35米左右设爬梯,在上面用架板遮盖,便于塔吊维修和拆卸。塔吊防雷措施在塔吊基座处设置防雷接地，接地电阻符合安全规要求。（2）井字架井字架选型 名 称型 号单笼载重量井字架SBD200/2001000KG2.砼输送泵（1）砼的制备与输送系统：砼输送泵砼布料机作业面（2）砼输送泵选型现场选用一台砼输送泵，其砼理论输送能力为60m3/h,能满足需要。 砼泵的选型 名称型号最论输送量最论输送距离垂直/水平生产厂家砼泵HBT60A60210/650久润建机（3）采用砼泵的可行性分析：优良的性能:高达30.5MPa的出口压力可将混凝土输送至此200米以上的高处。同时，大大降低了输送过程中堵管的可能性。卓越的可靠性:独创的开式液压系统，全液压控制换向，使该泵具有油温低、换向冲击小、工作可靠等特点，尤其是采用原装进口世界名牌厂家生产的主油泵、液压阀、电气元件、密封件使该泵工作可靠，故障率低。3.砼布料机本工程选用最大回转半径为15m的砼布料机(无动力)1台,布置在作业层中,基本覆盖全部施工面。（1）砼布料机选型 名 称型号/规格布料半径生产厂家砼布料机BL5M（2）采用砼布料机的可行性分析：整机采用焊接钢架结构，布料围3-15米，可以在2700全方位正反回转布料。采用125标准管径与管接头，与砼泵连接方便。在浇筑地点将砼与时地进行分布和摊铺，实现砼浇注的连续性，充分发挥泵送的优越性，从而提高施工效率，加快施工进度，降低工程造价，使泵送满足施工要求。8.2.2主要机械设备的进场计划由于本工程的施工工期比较紧迫，如何解决好机械的选型和调配，关系着整个工程能否顺利进行，能否保质按期完成整个工程。因此，在主要施工机械选择和调配上必须做到统筹兼顾。1.主要土建机械设备供应计划 序号机械名称规格型号台数计划进场时间1塔吊QT401第1天2塔吊QT401第10天3施工吊篮SCD200/2003第60天4砼输送泵HBT60A-1813-90S1备用5砼搅拌机JS5002第1天6砼配料机HPL8001第1天7电子配料秤HPD800C1第1天8砼布料机BLZ212第10天9钢筋弯曲机GW40A2第10天10钢筋调直机GT4/10A型1第10天11钢筋切断机CQ40A2第10天12闪光对焊机UN1-150型1第10天13圆 锯MJ1042第1天14木工多用刨MB401第1天15交流电焊机BX3-3002第1天16交流电焊机BX2-3001第1天17打夯机HW-202第1天18灰浆搅拌机HJ2502第100天19空气压缩机0.6/7-A1第1天装载机ZL40F1第1天2.主要安装机械设备供应计划 序号机械名称规格型号台数计划进场时间1电焊机BX2-5003第1天2冲击钻XLD2第10天3套丝机QT2-41第10天4煨弯机SWB-11第10天5台钻Y802-4 1第10天6台钻Y100L1-41第10天7电动试压泵4BA-8A1第10天8接地电阻测试仪ZC-82第10天9剪板机Q11-4×20001第10天10液压弯管机1”-4”1第10天11咬口机SAF-5.61第10天12金钢石钻孔机ZLZS-2001第120天13油压开孔器1/2”-4”1第120天3主要试验、质检设备的进场计划序号设备名称规格型号台数计划进场时间1天平、案秤、台秤1第1天2全自动激光垂准仪JC1001第1天3经纬仪DJ61第1天4水准仪DS3-31第1天5标准恒温恒湿养护箱YH-40B1第1天6试漏胶囊1第10天7压力表1第10天8水平仪1第10天9兆欧表2第10天10万用表2第10天11接地摇表2第10天194 / 5
