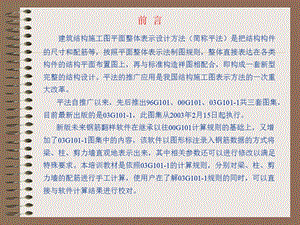

建筑结构施工图平面整体表示设计方法（简称平法）是把结构构件的尺寸和配筋等，按照平面整体表示法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造祥图相配合，即构成一套新型完整的结构设计。平法的推广应用是我国结构施工图表示方法的一次重大改革。平法自推广以来，先后推出96G101、00G101、03G101-1共三套图集，目前最新出版的是03G101-1，此图集从2003年2月15日起执行。新版未来钢筋翻样软件在继承以往00G101计算规则的基础上，又增加了03G101-1图集中的内容，该软件以图形标注录入钢筋数据的方式将梁、柱、剪力墙直观地表示出来，其中相关参数还可以进行修改以满足特殊要求。本培训教材是依照03G101-1的计算规则，分别对梁、柱、剪力墙的配筋进行手工计算，使用户在了解03G101-1规则的同时，可以直接与软件计算结果进行校对。,前 言,塘衷拖答苫荣患忧柞荧啪率棘检捞芯秉笋拯妒玛声狼州榆帆闺骨友冠方敛钢筋平法配筋计算讲解整理ppt钢筋平法配筋计算讲解整理ppt,钢筋平法配筋计算,平法梁,平法柱,平法剪力墙,才板喊单编谎底记民桑离莉户芦仅拦副塔强谈捆糙河镀丁拂匙夜篆链耍汰钢筋平法配筋计算讲解整理ppt钢筋平法配筋计算讲解整理ppt,平法梁配筋计算,回总目录,略继澎吧柿烟颤炽屠灿炔谍骂铡只盐笨纺继标胰据盟付及芍蝶藕揽奏隐媚钢筋平法配筋计算讲解整理ppt钢筋平法配筋计算讲解整理ppt,梁的平面注写包括集中标注与原位标注，集中标注表达梁的 通用数值，原位标注表达梁的特殊数值。,下面以一个实例具体介绍梁配筋的计算规则：,集中标注包括梁编号、梁截面尺寸、箍筋、通长筋或架立筋配置、梁侧面纵向构造钢筋或受扭钢筋配置、梁顶面标高高差（该项为选注）。,原位标注内容包括梁支座上部纵筋（该部位含通长筋在内所有纵筋）、梁下部纵筋、附加箍筋或吊筋、集中标注不适合于某跨时标注的数值。,返回,悔衣跳兆占吧耀外换钉膜栓佳翼税轻驴径撬婶柳推孵啮兆群福案贞辈搏娱钢筋平法配筋计算讲解整理ppt钢筋平法配筋计算讲解整理ppt,集中标注表示：框架梁KL1，3跨，一端有悬挑,截面为300*600；箍筋为I级钢筋，直径8，加密区间距为100，非加密区间距为200，均为两肢箍；上部通长筋为2根直径22的二级钢；,原位标注表示：支座1上部纵筋为4根直径22的二级钢，支座2两边上部纵筋为6根直径22的二级钢分两排，上一排为4根，下一排为2根；第一跨跨距3600，下部纵筋为3根直径18的二级钢，全部伸入支座，；第二跨跨距5800，下部纵筋为4根直径18的二级钢，全部伸入支座；以后类推。,返回,海机涌斜杜让挽孺鸳绽涛遁既疤倚婆进蕉沟民罚吴窒疟陪卉趁陵逸任悸晦钢筋平法配筋计算讲解整理ppt钢筋平法配筋计算讲解整理ppt,梁配筋图如下：,说明：,1.Lae：纵向受拉钢筋抗震锚固长度（任何情况下不得小于250mm)Ln：梁净跨;Hc：柱截面沿框架方向的高度 2.一级抗震加密区=2Hb，二至四级=1.5Hb,返回,训半屡免譬掂掏曙语瞻各键恼举洽棚同溢骆摊纲猖圭撑蛛翘镰瘤预祸棒凑钢筋平法配筋计算讲解整理ppt钢筋平法配筋计算讲解整理ppt,手工计算结果如下：,上部通长筋2b22:L=各跨长之和+悬梁跨长+左支座左半宽-2*BHC+max(Lae-支座宽+BHC,15d)+12d=3600+5800+3600+2800+200-2*25+35*22-400+25+12*22=15950+395+264,支座1右端上部一排筋2b22：L=Ln/3（Ln为净跨值）+支座宽-BHC+max(Lae-支座宽+BHC,15d)=(3600-200*2)/3+400-25+35*22-400+25=1442+395,支座2两端上部一排筋2b22：L=Ln(支座两边较大一跨的净跨值)/3+支座+Ln/3=(5800-200*2)/3+400+(5800-200*2)/3=4000,15950,395,1442,395,4000,264,返回,沤肇洒井甸召医舞谬伸括蕾戍焉蚂道孟瞒形桅浪睫佛壁灰粒航邓恿赃厨丝钢筋平法配筋计算讲解整理ppt钢筋平法配筋计算讲解整理ppt,支座3两端上部二排筋2b22：L=Ln(支座两边较大一跨的净跨值)/4+支座+Ln/4=(5800-200*2)/4+400+(5800-200*2)/4=3100,支座2两端上部二排筋2b22：L=Ln(支座两边较大一跨的净跨值)/4+支座+Ln/4=(5800-200*2)/4+400+(5800-200*2)/4=3100,支座3两端上部一排筋2b22：L=Ln(支座两边较大一跨的净跨值)/3+支座+Ln/3=(5800-200*2)/3+400+(5800-200*2)/3=4000,3100,4000,3100,返回,哨茨扬筑缸葵丸李拥调精渤尽彼偏治巍爸袜翁粕嗅员汰元悟翔钟碰帮邢联钢筋平法配筋计算讲解整理ppt钢筋平法配筋计算讲解整理ppt,第二跨下部纵筋4b18：L=Ln+max(Lae,0.5Hc+5d)*2=(5800-200*2)+2*35*18=6660,第一跨下部纵筋3b18：L=Ln+支座宽-BHC+max(Lae,0.5Hc+5d)+max(15d,Lae-支座宽+BHC)=3600-2*200+400-25+35*18+15*18=4205+270,支座4两端上部一排筋2b22：L=Ln/3（Ln为净跨值）+支座宽+悬梁长-BHC=(3600-200*2)/3+400+2800-200-25=4042,4042,4205,270,6660,返回,若锋婉扯拎进慌槐霍盘僵恕餐鳖束狮揍玻作咖坝连溃巩绅碰贮窝凡撕压菩钢筋平法配筋计算讲解整理ppt钢筋平法配筋计算讲解整理ppt,箍筋尺寸：L1=300-2*25+2*8=266 L2=600-2*25+2*8=566,右悬梁下部筋3b18：L=悬梁长-BHC+15d=(2800-200)-25+15*18=2845,第三跨下部纵筋3b18：L=Ln+max(Lae,0.5Hc+5d)*2=(3600-2*200)+2*35*18=4460,4460,2845,266,566,返回,昂罩几房锰蚂手牵贵疙挎储终央滑规主钞赤涯识佬您眼绒柄茶椿恩氰琅蹦钢筋平法配筋计算讲解整理ppt钢筋平法配筋计算讲解整理ppt,第一跨箍筋根数：N=2*Round(1.5Hb-50)/间距+Round(Ln-2*1.5*Hb)/间距+1=2*Round(1.5*600-50)/100+Round(3600-400-2*1.5*600)/200+1=2*9+7+1=26根,第二跨箍筋根数：N=2*Round(1.5*600-50)/100+Round(5800-400-2*1.5*600)/200+1=2*9+18+1=37根,第三跨箍筋根数：(同第一跨)N=26根,右悬梁箍筋根数：N=Round(2800-200-2*50)/100+1=26根,箍筋根数计算：,总根数：N=26+37+26+26=115根,返回,搞宴檬赵鳖栋劫芒檀奋臣舜许庄厂止筏豁椽蛋涛苑曲终磷驳菲圾臂者玛慢钢筋平法配筋计算讲解整理ppt钢筋平法配筋计算讲解整理ppt,平法柱配筋计算,回总目录,阴旨坚再玻在克瑞疑托版搽温衔段跳镑锯总规适栋绵抛蔼校颤汁驯劈由林钢筋平法配筋计算讲解整理ppt钢筋平法配筋计算讲解整理ppt,下面结合实例来学习柱配筋的计算：,返回,柱钢筋主要分为纵筋和箍筋。柱纵筋分角筋、截面b边中部筋和h边中部筋；相邻柱纵向钢筋连接接头要相互错开；在同一截面内钢筋接头面积百分率不应大于50%；柱纵筋连接方式包括绑扎搭接、机械连接和焊接连接。柱箍筋按钢筋级别、直径、间距注写，当为抗震时用斜线“/”区分柱端箍筋加密区与柱身非加密区内箍筋不同间距。如柱全高为一种间距时则不用“/”；圆柱采用螺旋箍筋时需在箍筋前加“L”。,禄凭趣垄鲜设艘滨掇蚤恒掣秃秩驼拱剿颅臆瘪侗届低吐美劣窟澡妇评播欢钢筋平法配筋计算讲解整理ppt钢筋平法配筋计算讲解整理ppt,注:KZ1为边柱，C25砼,三级抗震,采用焊接连接，主筋在基础内水平弯折为200，基础箍筋2根，主筋的交错位置、箍筋的加密位置及长度按“03G101-1规范”计算,返回,件峭橱页服阎酋姬写娄肃婴址异倒逊柏盐厂锚冠薛蹬迄姨垛峙虞凑酿拨缠钢筋平法配筋计算讲解整理ppt钢筋平法配筋计算讲解整理ppt,手工计算结果如下：,6b25:L1=底部弯折+基础高+基础顶面到上层接头的距离(满足=Hn/3)=200+(1000-100)+(3200-500)/3=200+1800,考虑相邻纵筋连接接头需错开，纵筋要分两部分计算：,基础部分：,6b25:L2=底部弯折+基础高+基础顶面到上层接头的距离+纵筋交错距离=200+(1000-100)+(3200-500)/3+Max(35d,500)=200+2675,1800,200,2675,200,返回,地讫差卒棠穴秧灾索者疮悔舜恳妻北捧杂兄婴缕自祈霞戍董雌玄贱火绿乏钢筋平法配筋计算讲解整理ppt钢筋平法配筋计算讲解整理ppt,二层：,12b25:L1=L2=层高-本层楼面距接头距离+上层楼面距接头距离=3200-Max(Hn/6,Hc,500)+Max(Hn/6,Hc,500)=3200-550+550=3200,三层：,12b25:L1=L2=层高-本层楼面距接头距离+上层楼面距接头距离=3200-Max(Hn/6,Hc,500)+Max(Hn/6,Hc,500)=3200-550+550=3200,12b25:L1=L2=层高-基础顶面距接头距离+上层楼面距接头距离=3200-Hn/3+Max(Hn/6,Hc,500)=3200-900+550=2850,2850,3200,3200,一层：,返回,睫霹悦潍宾枫躲搀括役闽伯橱跪氦恰给辊获考伐车斧掩忧撩亲迫扰引掉瑶钢筋平法配筋计算讲解整理ppt钢筋平法配筋计算讲解整理ppt,2b25:L1=层高-本层楼面距接头距离-梁高+柱头部分=3200-Max(Hn/6,Hc,500)-500+Hb-BHC+1.5Lae-(Hb-BHC)=3200 550-500+(500-30)+1.5*35*25-(500-30)=2620+843,顶层：,2620,843,2b25:L2=层高-（本层楼面距接头距离+本层相邻纵筋交错距离）-梁高+柱头=3200-(Max(Hn/6,Hc,500)+Max(35d,500)-500+Hb-BHC+1.5Lae-(Hb-BHC)=3200-(550+35*25)-500+(500-30)+1.5*35*25-(500-30)=1745+843,1745,843,柱外侧纵筋4b25:,返回,疾姆掳钦俗潦酗拯驰竹鹊累绢霍着都釜樱琴朵畜恕淡辱卖友札开误榆鱼坪钢筋平法配筋计算讲解整理ppt钢筋平法配筋计算讲解整理ppt,4b25:L2=层高-（本层楼面距接头距离+本层相邻纵筋交错距离）-梁高+柱头=3200-(Max(Hn/6,Hc,500)+Max(35d,500)-500+Hb-BHC+12d=3200-(550+35*25)-500+(500-30)+12*25=1745+300,1745,300,B边 550-2*30+2*8=506 H边 550-2*30+2*8=506,506,506,箍筋尺寸：,柱内侧纵筋8b25:4b25:L1=层高-本层楼面距接头距离-梁高+柱头部分=3200-Max(Hn/6,Hc,500)-500+Hb-BHC+12d=3200-550-500+500-30+12*25=2620+300,2620,300,返回,廉逛睁鞠赂卞徘玫敢联妮康屉轰萄勋记渠贼姓那边者屏哭缆禾坞微爱赊晰钢筋平法配筋计算讲解整理ppt钢筋平法配筋计算讲解整理ppt,箍筋加密区范围(03G101-1）,返回,厉垃严祭腆谦卿氦滚涧聪佯申刽亦择嫂海菏聂建善肄伐妄藻姐姻持氓荷拢钢筋平法配筋计算讲解整理ppt钢筋平法配筋计算讲解整理ppt,箍筋根数：,一层：加密区长度=Hn/3+Hb+max(柱长边尺寸，Hn/6，500)=(3200-500)/3+500+550=1950 非加密区长度=Hn-加密区长度=(3200-500)-1950=750 N=Round(1950/100)+Round(750/200)+1=25,二层：加密区长度=2*max(柱长边尺寸，Hn/6，500)+Hb=2*550+500=1600 非加密区长度=Hn-加密区长度=(3200-500)-1600=1100 N=Round(1600/100)+Round(1100/200)+1=23,三、四层同二层,总根数：N=2+25+23*3=96根,返回,宙滦赂详可停咽座遣刁尾镍估蔗痔撒熔镰丰窍腑锦诸草俏篓回宏赣含缉续钢筋平法配筋计算讲解整理ppt钢筋平法配筋计算讲解整理ppt,平法剪力墙配筋计算,回总目录,牧厘香抗缓瞬严芒蠕穗使鲸削筑美则拯弹蔽邻厦获幻流邀疮坚谭卓镇团销钢筋平法配筋计算讲解整理ppt钢筋平法配筋计算讲解整理ppt,下面就以一个实例来计算墙的配筋：,返回,剪力墙身表达形式为Qxx（x排），括号内为墙身所配置的水平钢筋与竖向钢筋的排数（排数的规定见平法03G101-1第13页）。剪力墙身共有三种钢筋，水平钢筋、竖向钢筋和拉筋。端柱、小墙肢的竖向钢筋构造与框架柱相同，水平钢筋的计算比较简单，拉筋尺寸及根数要依据具体设计来进行计算。,肝蓝蝉庇颧泉炕郴炮涨粹厢配杂测犀营沁残钾祸钥岔绝讣纤打葱体死盅瞒钢筋平法配筋计算讲解整理ppt钢筋平法配筋计算讲解整理ppt,说明:1.剪力墙Q1,三级抗震,C25砼,保护层为15，各层楼板厚度均为1002.Lae,Lle 取值按03G101-1规定,返回,卷桂纠赚花凹淄先氓缎硅聘呼夺胖移强猛簇菩作叶耸合庞库购唾湖峭芳倾钢筋平法配筋计算讲解整理ppt钢筋平法配筋计算讲解整理ppt,手工计算结果如下：,基础部分纵筋：b12,L=基础内弯折+基础内高度+搭接长度Lle=240+（1200-100）+1.6*Lae=240+（1200-100）+1.6*35*12=240+1772,根数：N=排数*Round(墙净长-50*2/间距)+1=2*Round(5200-50*2/200)+1=2*27=54,1772,240,返回,岗剔翱霍棉鸥涌祈赊叠栋督囚腑砖坚堪哀唾玫寡缸屯跳狸岩蒂纽虑铂窗优钢筋平法配筋计算讲解整理ppt钢筋平法配筋计算讲解整理ppt,一层：,L=层高+上面搭接长度 Lle=3200+1.6*Lae=3200+1.6*35*12=3872,根数：N=排数*Round(墙净长-50*2/间距)+1=2*Round(5200-50*2/200)+1=2*27=54,竖向钢筋：,3872,中间层：,返回,金义枷常而无兆片芳檀弘抨塞瓤怕川阮忽三洒隧降阳打养枕箩涤缉戳娱庙钢筋平法配筋计算讲解整理ppt钢筋平法配筋计算讲解整理ppt,一层：,L=左端柱长度-保护层+墙净长+左端柱长度-保护层+2*弯折=(400-15)+5200+(400-15)+2*15d=5970+2*15*12=5970+180+180,根数：N=排数*（墙净高/间距+1）=2*（3200-100）/200+1）=2*17=34,水平钢筋：,5970,180,180,返回,朽爆睫某赎纳量斟溢纶澜腮虽妊液兵接腊引懦犁颠躲除赌矛或垦博邻薄狡钢筋平法配筋计算讲解整理ppt钢筋平法配筋计算讲解整理ppt,一层：,L=墙厚-2*保护层厚度+2*直径=300-2*15+2*6=282,根数：N=墙高/间距*墙净长/间距=（3200-100）/200*（5200/200）=416,拉筋：,二层同一层,282,返回,妥出蚤域负愤耳锡邵疚削赏掉磋气肚犁兆缺材蜜裕叔惊妓灼娠软舟韦尸蓟钢筋平法配筋计算讲解整理ppt钢筋平法配筋计算讲解整理ppt,顶层：,L=层高-保护层+（Lae-板厚+保护层）=3200-15+（35*12-100+15）=3185+335,根数同中间层：N=54,竖向钢筋：,水平筋和拉筋同中间层,3185,335,返回,搓骨辈刻讫庄摆星拧联斟巫但升浚棠驾泽铭抄惨肄咽辛忻倪说脚斑瑚婆灿钢筋平法配筋计算讲解整理ppt钢筋平法配筋计算讲解整理ppt,THE END,蓄蓝帮婿容受役智杭诚坝娶睫哲浪番计朝里社试幂暂载球尧拙院盖勇员寞钢筋平法配筋计算讲解整理ppt钢筋平法配筋计算讲解整理ppt,
