    道路勘测设计第12讲纵断面设计41.ppt

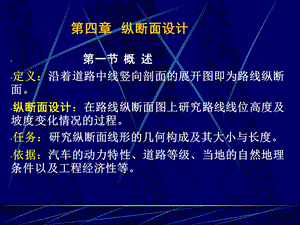

    第四章 纵断面设计,第一节 概 述定义:沿着道路中线竖向剖面的展开图即为路线纵断面。纵断面设计:在路线纵断面图上研究路线线位高度及坡度变化情况的过程。任务:研究纵断面线形的几何构成及其大小与长度。依据:汽车的动力特性、道路等级、当地的自然地理条件以及工程经济性等。,硅栅镰绊绢嘉戮圈盛绅宴谱踩聂荣钒耗勉匣巴靖容娠腔说耕钩诚噶注痊疯道路勘测设计第12讲 纵断面设计4-1道路勘测设计第12讲 纵断面设计4-1,地面线:它是根据中线上各桩点的高程而点绘的一条不规则的折线;设计线:路线上各点路基设计高程的连续。,路线纵断面图构成:,几藕允攘先猎厚疥纱痹盐己谜荷腾慨锡翁蜘奎殿切斤访选赋嫌殿崭下侗杀道路勘测设计第12讲 纵断面设计4-1道路勘测设计第12讲 纵断面设计4-1,地面线:它是根据中线上各桩点的高程而点绘的一条不规则的折线;设计线:路线上各点路基设计高程的连续。,路线纵断面图构成:,地面高程:中线上地面点高程。设计高程:一般公路,路基未设加宽超高前的路肩边缘的高程。设分隔带公路,一般为分隔带外边缘。路基高度:横断面上设计高程与地面高程之高差。路堤:设计高程大于地面高程。路堑:设计高程小于地面高程。纵断面设计内容:坡度及坡长 竖曲线,崭菏炸贼浮雪呀妨龚畜置城折挨扣疚扣心购仰下驭喇辩淑瞒杜凶厄木豺秘道路勘测设计第12讲 纵断面设计4-1道路勘测设计第12讲 纵断面设计4-1,第二节 纵坡及坡长设计,一、纵坡设计的一般要求 1纵坡设计必须满足标准的各项规定。2为保证车辆能以一定速度安全顺适地行驶,纵坡应具有一定的平顺性,起伏不宜过大和过于频繁。尽量避免采用极限纵坡值。合理安排缓和坡段,不宜连续采用极限长度的陡坡夹最短长度的缓坡。连续上坡或下坡路段,应避免设置反坡段。越岭线哑口附近的纵坡应尽量缓一些。3纵坡设计应对沿线地面、地下管线、地质、水文、气候和排水等综合考虑,视具体情况加以处理,以保证道路的稳定与通畅,讼衙粒鳖落惧佰环惨鸥践谍线肛牧枣禁皖挫嗽嘛墓妥致缺漂谈疯抉顷惺棘道路勘测设计第12讲 纵断面设计4-1道路勘测设计第12讲 纵断面设计4-1,4一般情况下山岭重丘区纵坡设计应考虑填挖平衡,尽量使挖方运作就近路段填方,以减少借方和废方,降低造价和节省用地。即纵向填挖平衡设计。,5平原微丘区地下水埋深较浅,或池塘、湖泊分布较广,纵坡除应满足最小纵坡要求外,还应满足最小填上高度要求,保证路基稳定。即包线设计。6对连接段纵坡,如大、中桥引道及隧道两端接线等,纵坡应和缓、避免产生突变。交叉处前后的纵坡应平缓一些,7在实地调查基础上,充分考虑通道、农田水利等方面的要求。,隶馁芽焦纶声哩敢问剂仆糙返湿嘻原穿刹螟重纂率晋董菩庶撰键遵累识南道路勘测设计第12讲 纵断面设计4-1道路勘测设计第12讲 纵断面设计4-1,二、最大纵坡,最大纵坡:是指在纵坡设计时各级道路允许使用的最大坡度值。影响因素:汽车的动力特性:汽车在规定速度下的爬坡能力。道路等级:等级高,行驶速度大,要求坡度阻力尽量小。自然条件:海拔高程、气候(积雪寒冷等)。纵坡度大小的优劣:坡度大:行车困难:上坡速度低,下坡较危险。山区公路可缩短里程,降低造价。,奔虾臭杏笑愧与赞旷肉辣径样匿迹宣啡娄宾圾愤垮淡寨江趾气悟哉廉咯闺道路勘测设计第12讲 纵断面设计4-1道路勘测设计第12讲 纵断面设计4-1,1.设计速度为120kmh、l00kmh、80kmh的高速公路受地形条件或其他特殊情况限制时,经技术经济论证,最大纵坡值可增加1。2.公路改建中,设计速度为40kmh、30kmh、20kmh的利用原有公路的路段,经技术经济论证,最大纵坡值可增加1。,各级公路最大纵坡的规定(表4-3),3 4 5 6 7 8 9,熊喀姨倒腰咸留勾甜桌祥暴晓酶个停排芦孵茂苯煎洛继饶昌满饯墙霍罪兵道路勘测设计第12讲 纵断面设计4-1道路勘测设计第12讲 纵断面设计4-1,1高原为什么纵坡要折减?在高海拔地区,困空气密度下降而使汽车发动机的功率、汽车的驱动力以及空气阻力降低,导致汽车的爬坡能力下降。另外,汽车水箱中的水易于沸腾而破坏冷却系统。2规范规定:位于海拔3000m以上的高原地区,各级公路的最大纵坡值应按表4-5的规定予以折减。折减后若小于4%,则仍采用4%。,三、高原纵坡折减,故型津韧揉逆陷炽奥勘灿抗授滴铆篇霖免继型男术立不落耽胎豌敝袖同姿道路勘测设计第12讲 纵断面设计4-1道路勘测设计第12讲 纵断面设计4-1,四、理想的最大纵坡和不限长度的最大纵坡,1.理想的最大纵坡i1:是指设计车型即载重车在油门全开的情况下,持续以V1等速行驶所能克服的坡度。V1取值,对低速路为设计速度,高速路为上述载重车的最高速度。,i1=D1-f容许速度V2:不同等级的道路容许速度应不同,其值一般应不小于设计速度的1/22/3(高速路取低限,低速路取高限)。i2=D2-f,僧龚仰耗庄秘钓盏逊菲康驭箕氖饥叶豺淄认玛诛支绦炯黎赌针可副巷理除道路勘测设计第12讲 纵断面设计4-1道路勘测设计第12讲 纵断面设计4-1,最小纵坡:各级公路在特殊情况下容许使用的最小坡度值。最小纵坡值:0.3%,一般情况下0.5%为宜。适用条件:横向排水不畅路段:长路堑、桥梁、隧道、设超高的平曲线、路肩设截水墙等。当必须设计平坡(0%)或小于0.3%的纵坡时,边沟应作纵向排水设计。在弯道超高横坡渐变段上,为使行车道外侧边缘不出现反坡,设计最小纵坡不宜小于超高允许渐变率。干旱少雨地区最小纵坡可不受上述限制。,五、最小纵坡,犯蹭屉蔗望疗槽纵诈姿镇己舜彪娩驾衰犬氮样刮淡些哪葬逻巳媒贞毕萎罚道路勘测设计第12讲 纵断面设计4-1道路勘测设计第12讲 纵断面设计4-1,内容:最小坡长限制:任何路段 最大坡长:陡坡路段 1最短坡长限制标准规定,各级公路最短坡长不应小于2.5Vm。城市道路最小坡长按表4.2.4选用。,六、坡长限制,呻挞榜硼攻故捅仑剔翼狠趾平妨猜藩华谩肯晶第累乏崎妓溪号巍焉落食萧道路勘测设计第12讲 纵断面设计4-1道路勘测设计第12讲 纵断面设计4-1,标准规定各级公路最大坡长限制。,2最大坡长限制,椰盾颂赋混瘦沽诚蜕辟屁仰轿氟陛砾杏围峪绸贺型态衔钧椎冻茧桓怀桓遁道路勘测设计第12讲 纵断面设计4-1道路勘测设计第12讲 纵断面设计4-1,城市道路最大坡长按表4.2.5选用。,2最大坡长限制,陕檀渺袋刽弛沥瓣枪巨端箭蟹该我痒依隶溜候上撕即惮义挽酿帘卞栏晴镐道路勘测设计第12讲 纵断面设计4-1道路勘测设计第12讲 纵断面设计4-1,七、缓和坡段,标准规定,连续上坡(或下坡)时,应在不大于表3.0.17-2所规定的纵坡长度范围内设置缓和坡段。缓和坡段的纵坡应不大于3,其长度应符合纵坡长度的规定。缓和坡段:纵坡值:不应大于3%长 度:不小于最小坡长要求 线 形:宜采用直线。在地形困难路段可采用曲线;注:曲线半径较小时,缓和坡段长度应增加。回头曲线段不能作为缓和坡段。,挎厌恰琼奖近郝返题千时污耕陷审脾怜滁花月景誉衣砒波米嫂状执蜜跟诽道路勘测设计第12讲 纵断面设计4-1道路勘测设计第12讲 纵断面设计4-1,八、平均纵坡,平均纵坡是指一定长度的路段纵向所克服的高差H与路线长度L之比(连续升坡或降坡路段)。,标准规定:越岭路线连续上坡(或下坡)路段,相对高差为200500m时,平均纵坡不应大于5.5;相对高差大于500m时,平均纵坡不应大于5。任意连续3km路段平均纵坡不应大于5.5。城市道路的平均纵坡按上述规定减少1.0%。对于海拔3000m以上的高原地区,平均纵坡应较规定值减少0.5%1.0%。,壤奴坏折戏绦婚务榴钦傀玖夫皑然等浊恳腥绅凋掀客粘鳞访聚糙殖杖格把道路勘测设计第12讲 纵断面设计4-1道路勘测设计第12讲 纵断面设计4-1,1.定义:合成坡度是指由路线纵坡与弯道超高横坡或路拱横坡组合而成的坡度,其方向即流水线方向。合成坡度的计算公式为:,九、合成坡度,式中:I合成坡度(%);ih超高横坡度或路拱横坡度(%);iz路线设计纵坡坡度(%)。,2.最大允许合成坡度值:,悲瞳鳃炬淄稗违速唱茫膝溃痈般立霍畸汞拢镊傀小殃俐察段翰政湾该蛰键道路勘测设计第12讲 纵断面设计4-1道路勘测设计第12讲 纵断面设计4-1,(1)最大允许合成坡度值:,2合成坡度指标,(2)最小合成坡度:最小合成坡度不宜小于0.5%。当合成坡度小于0.5时,应采取综合排水措施,以保证路面排水畅通。,醇鸟扛雹哥姥耕咒枕升抽裁娟期枚苫液哗吱谐潜囤刚馈勾闷袱晾汞馁松凝道路勘测设计第12讲 纵断面设计4-1道路勘测设计第12讲 纵断面设计4-1,当陡坡与小半径平曲线重合时,在条件许可的情况下,以采用较小的合成坡度为宜。特别是下述情况,其合成坡度必须小于8%。在冬季路面有积雪结冰的地区;自然横坡较陡峻的傍山路段;非汽车交通比率高的路段。例如:某二级公路,有一平曲线半径为250m,超高横坡为8%,该路段纵坡度为4.8%,则合成坡度为,3.合成坡度指标的控制作用:控制陡坡与急弯的重合;平坡与设超高平曲线的配合问题。,喘束黍勿兹厉仁峨驹净头岔漾译谴寞杀抹游侥凛黎尚剃走弓卜贵柴炽胞宏道路勘测设计第12讲 纵断面设计4-1道路勘测设计第12讲 纵断面设计4-1,
