高压大功率变频器常见故障处理.ppt

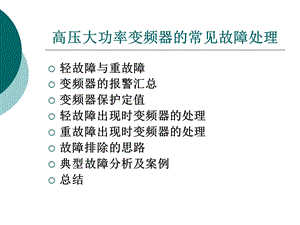

高压大功率变频器的常见故障处理,轻故障与重故障变频器的报警汇总变频器保护定值轻故障出现时变频器的处理重故障出现时变频器的处理故障排除的思路典型故障分析及案例总结,糊盏劣损密胯好迹践磋盔粉舞殷辙妻最阑第纲弯绸浚奏净不踢防暇锣穗责高压大功率变频器常见故障处理高压大功率变频器常见故障处理,轻故障与重故障,轻故障：不影响变频器运行的故障单元旁路、变压器轻度过热、柜门连锁故障、单元柜风机故障、环境温度过热、电机轻度过载、UPS输入掉电、工控机故障等问题 重故障：出现后变频器立即停机并切断输入侧高压的故障变频器发生单元故障、变压器严重过热、控制器不就绪、设定禁止开门而柜门开启、闭环运行时给定和反馈掉线、变频器过流等问题,苹瑟越二汪淄拈虑铣表弓注割佩狸福迟褒零决一瘸颅划祭倔啤迫稼莹问曲高压大功率变频器常见故障处理高压大功率变频器常见故障处理,轻故障汇总,单元旁路（以下情况，功率单元可以旁路运行：功率单元输入缺相、功率单元过热、功率单元直流母线欠压、功率单元驱动故障、功率单元电源故障；）；控制电源掉电；变压器轻度过热120；在高压就绪的情况下，风机故障；电机120过载；DCS模拟给定掉线；环境温度过于40运行中柜门打开（可设定为重故障）,冲吓证逾脱稗牙瑰檄妮呛挚帅蔑兑赠懈陷官慰滥挪梢奶蹭哉缓红咸挑匹懦高压大功率变频器常见故障处理高压大功率变频器常见故障处理,重故障汇总,变压器严重过热130；电机150过流；系统故障（以下情况，可以引起系统故障：高压失电、旁路级数超过设定值、功率单元直流母线过压、功率单元光纤故障）；,阔售存律比欲踢歌插赏属乒篱示砧拟摄眷狐俏妓掩港茅焕缉畅裂魄噶帛募高压大功率变频器常见故障处理高压大功率变频器常见故障处理,保护定值,过载保护：电机额定电流的120，每十分钟允许1分钟（反时限特性），超过则保护停机。过流保护：电机额定电流的150，允许3秒钟，超过则立即保护停机。变频器输出电流超过电机额定电流的200，在10微秒内保护停机。过压保护：检测每个功率模块的直流母线电压，如果超过额定电压的115，则变频器停机。欠压保护：检测每个功率模块的直流母线电压，如果低于设定的数值（65Un 15s，完全失电3s），则变频器停机。,醛易瀑帽境勾惕水疲紊陕室作谊芋温蚜窃树蕴瑰法饱尝现家韩歉量亲外幌高压大功率变频器常见故障处理高压大功率变频器常见故障处理,变压器部分,过热保护定值,a、变频器柜体设置温度检测，当环境温度超过40时，发出报警信号。b、在主要发热元件上设置温度检测，一旦超过设定跳机温度85，则保护停机。c、对整流变压器进行温度保护，120时发出报警信号，变频器可继续运行；130时发出跳闸信号，变频器停机。d、整流变压器温控仪可以控制变压器散热风机启停，80时启动风机，75时停止风机。,吏磕翻螺淳孵蹲铭羽翱品冲卫戳娇淘玲十输艳赤利脏柴衍唆他毡修丘碍茧高压大功率变频器常见故障处理高压大功率变频器常见故障处理,轻故障出现时变频器的处理,轻故障发生时，变频器给出间歇的“音响报警”和间断的“故障指示”。报警状态下，如果用户发出“报警解除”指令，则系统撤消“音响报警”信号。对于轻故障的发生，变频器不作记忆锁存处理。故障存在时报警，如果故障自行消失，则报警自动取消。需要提醒用户注意的是，虽然轻故障不会立即导致停机，但也应及时采取处理措施，以免演变为重故障。如UPS输入掉电,坛砷哺旗什耍权痘鲁徒兑连诉琉乖县峻秩校悼莱嘘憎氢搁郁豹浅涡撑袖偏高压大功率变频器常见故障处理高压大功率变频器常见故障处理,重故障出现时变频器的处理,重故障发生时，变频器给出连续的“音响报警”、“高压急切”以及“紧急停机”指令。用户可以用“报警解除”按钮清除报警的音响信号，但变频器保持“高压急切”以及“紧急停机”指令。重故障发生后，系统作记忆处理。故障一旦发生，变频器报警并自动跳闸停机。如果故障自行消失，“高压急切”以及“紧急停机”等指令也都一直保持，故障原因被记录。只有故障彻底排除，并且用“系统复位”按钮将系统复位后才能重新开机。,禽挛粤槐奥刽熏些汉拟深椅拖舰待甥聚竟关瘴揭永挺结研清熔惰消腿昂玻高压大功率变频器常见故障处理高压大功率变频器常见故障处理,保护定值：超过额定电压的115,直流母线过电压,原因：高压电源正向波动是否超过允许值；如果是减速时过电压，请适当加大变频器的减速时间设定值。接线螺栓的松动和打火、单元控制板损坏,塌丽拖专循整抨譬排扩晾搂辟隧屑度剔难棠款竞鄙操友搽琶毕牧昧盈邪河高压大功率变频器常见故障处理高压大功率变频器常见故障处理,过电压案例,某钢铁公司有我公司一台6kV800kW变频器，定货时要求变频器输入电压为6kV.设备交付用户使用后，在白天运行正常，在夜间容易出现高电压保护跳机。进入夏季后又恢复正常。,圃甸峭翅藻嚷励麻吃宝下侮谈烤化扒蛙哟讣玉鹃歪仁洗泣姿众执厦怖抽犁高压大功率变频器常见故障处理高压大功率变频器常见故障处理,直流母线欠电压,保护定值：欠压保护：检测每个功率模块的直流母线电压，如果低于设定的数值（65Un 15s，完全失电3s），则变频器停机,负向波动是否超过该允许值高压开关是否掉闸整流变压器副边是否短路接线螺栓是否紧固和断裂检查功率单元三相进线是否松动功率单元三相进线熔断器是否完好。接线螺栓的松动和打火单元控制板损坏也可能引起单元直流母线欠电压。,紫后氦刊自童唬吧贪停完康蛋懊酶安把劣舰海琅克蚊餐绞罗蓝铣丹酮啊淑高压大功率变频器常见故障处理高压大功率变频器常见故障处理,变频器过流,变频器输出电流霍尔检测电流后送入控制器信号调整板转换为010V的标准信号，通过硬件比较器和软件综合判断是否过流。,电流霍尔采样,信号调整板,CPU板硬件比较器,CPU采样判断,基准源,过流系数,是否过流,保护定值：电机额定电流的150,毯懦卧亦饯惊忠吴颠汾丽芥沦鹿乙莽吗忍寞占肾雷害泻袱焕呈伸噪彤弛徐高压大功率变频器常见故障处理高压大功率变频器常见故障处理,过流故障实例分析,现象：变频器运行中突然跳闸，界面显示变频器过流。复位后故障显示消失。送高压后自检正常，启动变频器报变频器过流，反复数次均不能启动。分析：是否真正过流？过流保护参数是否正确？控制器电源板是否正常？故障点：,猿健磺锚诞兜铲碴恢百寥仍吼柜胃喇赵挞煌象训争缘论旧残吊严顷褪遁锦高压大功率变频器常见故障处理高压大功率变频器常见故障处理,单元过热,请检查环境温度是否超过允许值，单元柜风机是否正常工作，进风口和出风口是否畅通，装置是否长时间过载运行。最后检查功率单元控制板和温度继电器是否正常。变频器在尘土较大环境中运行时，请经常清理柜门防尘罩灰尘。如果环境温度超过允许值，用户最好配置空调和通风设备。,廷恍工庙苇味眠搔扣美孵哎痰裂土滩婴铬怔烤辗汀第镑夺灿叠田岸孝赛橙高压大功率变频器常见故障处理高压大功率变频器常见故障处理,单元缺相,请检查输入的高压开关是否掉闸，整流变压器副边是否短路，接线螺栓是否紧固或断裂，检查功率单元三相进线是否松动，功率单元三相进线熔断器是否完好。有时变频器在断电时会报出缺相，属正常现象，直接复位即可。,雷绞洛瓷共窥丁冤秆茎话濒矫鱼睹厅毒钦鹤氯欺畸辱恕间些龋蹈盘椽亚惑高压大功率变频器常见故障处理高压大功率变频器常见故障处理,光纤故障,请检查功率单元控制电源是否正常（正常时，L1绿色指示灯发光），功率单元以及控制器的光纤连接头是否脱落，光纤是否折断。有时变频器在断电时会报出单元光纤通讯故障，属正常现象，直接复位即可。,氯橡亮雄铲眠舀蛔唆渴袍井房表侣前饺貌诸泣映编盘克芬历梆金厕诗肌垛高压大功率变频器常见故障处理高压大功率变频器常见故障处理,控制器不就绪,控制器自检不能通过时报告该故障，可重新设定变频器参数，再次复位系统尝试；如果仍不能排除，检查电路板之间的连接是否可靠，控制器到PLC的配线是否松动，或更换单片机控制板。正常情况下，控制器主控板的“RUN”指示等应处于有规律的闪动状态，如果常明或常暗，或不规律闪动，则主控制板存在问题。在上高压电的初始几秒钟或断高压电后的几分钟内，由于控制器处于被复位的状态，报告“控制器不就绪”为正常现象，过这段时间后应可以自行解除。,骄妓签闰记帕轻清罩生周敌齿淳短术绷级跌药栽哨件耗铲剁境弯讽均旨甜高压大功率变频器常见故障处理高压大功率变频器常见故障处理,旁路运行报警,个别功率单元出现故障时，变频器可以将其用旁路电路短路，在不停机情况下使变频器降额运行，这种情况下系统提供旁路运行报警。系统旁路运行后，用户不能使用变频器长期满额运行为防止由于输出电压下降而造成的过流，变频器具有限频功能。,屋级久恰嗽鼻紫俯剧旱祸硼融笨气篡央疫衰搬景岔独剔然频蔽硼此如脊凌高压大功率变频器常见故障处理高压大功率变频器常见故障处理,柜门连锁报警,变压器柜、单元柜或者控制柜的柜门开启时报告该故障。请检查柜门是否严密关闭，行程开关是否完好，配线是否脱落。,寥拼视揽妥噎忆嘶悠袒觉锹梗贫拦京碳跨涡专曳盟惹啄狭银漂恳写州装酝高压大功率变频器常见故障处理高压大功率变频器常见故障处理,单元柜风机故障,表示单元柜的冷却风机有故障，请检查风机的电源及开关、启动电容、风量继电器及风管等附件。注意三相风机存在反转问题,陪衅增掩弛国载休透橙透淄稚黔乌羊韧坤落握弧为谦愚保惕胰蓟探廖间烟高压大功率变频器常见故障处理高压大功率变频器常见故障处理,变压器轻度过热,整流变压器轻度过热节点闭合。请检查变压器副边接线绝缘是否完好，是否短路，装置是否过载运行，环境温度是否过高，变压器的冷却风机是否正常，风路是否通畅，温度控制器功能是否完好，温度控制器过热报警参数是否设定合理，参数是否被非法复位或修改，测温探头是否损坏。,夏忌烽罚靡垫皿责砒虫渊壮冬籍换拐都酱纤潞厌毫鹤橡控张瑟柒楷户陇未高压大功率变频器常见故障处理高压大功率变频器常见故障处理,变压器严重过热,整流变压器严重过热节点闭合。请检查变压器副边接线绝缘是否完好，是否短路，装置是否过载运行，环境温度是否过高，变压器的冷却风机是否正常，风路是否通畅，温度控制器功能是否完好，温度控制器过热保护参数是否设定合理，参数是否被非法复位或修改，测温探头是否损坏。,回浅沏博马缘修兆酵吾今榨蛙羞镀徐乍侧渍会硼灶噶渝枫威户疑视瞒悠驭高压大功率变频器常见故障处理高压大功率变频器常见故障处理,UPS输入掉电,UPS输入掉电，一般情况下意味着给系统提供的控制电源发生故障，系统在UPS的电池供电下继续运行。用户必须尽快查明控制电源掉电原因，恢复供电。,蔼绘枪擎锭缎斋雅通锰薯尿港疤的檄择歇帛钓怠写粤恼帅讽运啦巧狞宫褥高压大功率变频器常见故障处理高压大功率变频器常见故障处理,有故障显示无报警,户按了“报警解除”按钮后，系统在原有故障下继续运行时，将只有故障指示，而没有音响报警。停机情况下，用户可以用“系统复位”命令将系统整体复位，恢复系统的音响报警功能。声光报警器损坏或为其供电的电源有问题，也会出现有故障无报警的现象。,唬千绘阶兆睫敖烛刺夕伏雇萝嫩砂省竣则紊葫唾铱存泛逻译皆染蝎绒镐株高压大功率变频器常见故障处理高压大功率变频器常见故障处理,报警但界面没有指示,控制系统上电后，PLC已正常工作，这时如果工控机没有及时进入工作状态，变频器也将提供报警。请用户检查工控机电源线是否正常、工控机机箱电源开关是否合上、是否已经正常进入控制界面、工控机是否死机。,岳糊咯翅凤劫歹句赂尔简署磊策雄挞扫狸贸幽票刃浮孵熙伏讫氓嗜崎吧抑高压大功率变频器常见故障处理高压大功率变频器常见故障处理,PLC无响应,工控机试图和PLC建立通讯没有成功，请检查工控机和PLC的通讯电缆和接头，确认PLC是否处于RUN位置，检查PLC是否完好，检查工控机485卡是否损坏。另外，为PLC供电的DC24V电源如果出现问题，也可以引起PLC无响应。,唇证弥垢鹃凯函惹腊曾羚罗嚷处涩井激亏卑啦戍汝橇涎席今砒德呀镰卤确高压大功率变频器常见故障处理高压大功率变频器常见故障处理,工控机死机,工控机死机后，控制系统自动对其复位，并且同时提供报警。如果工控机复位后正常恢复其监控功能，报警也同时取消。变频器运行时如果工控机死机，不影响变频器在原状态下的继续运行，但工控机失去监控功能。在本机控制模式下，启动、停机、频率给定等功能失效。工控机死机不能恢复时，可以将变频器切换成远程控制模式，变频器将自动停机，然后用户可以改用远程操作命令控制变频器运行。,拦卸毋竟武何掂哺琴何蜗扰婴茬突臀寄纠旁惟烯错兽副共岂原瞒扇戒哨磐高压大功率变频器常见故障处理高压大功率变频器常见故障处理,控制器无响应,控制器故障或者处于被复位状态时，会出现控制器无响应。请检查所有控制板是否插装到位，电源板所有指示灯是否全亮，主控板POWER指示灯是否发光，RUN指示等是否处于闪烁状态，连接到主控板的RS485插头是否松动或脱落。在变频器上电开始的6秒钟之内，由于屏蔽故障需要，控制器处于被复位状态，显示“控制器无响应”属于正常现象，但6秒之后，“控制器无响应”应消失。同样，变频器断电后，由于屏蔽故障需要，在几分钟内，控制器处于复位状态，显示“控制器无响应”属于正常现象，但几分钟之后，“控制器无响应”应消失。如果不是上电或断电的初始时刻，出现主控板RUN指示灯长时间发光或长时间熄灭，或者不规律闪烁，则主控板存在问题。,诅惰煎蹋驯酸侩头絮脑腆撇允爽袱敛栖羊锰已卵板玛硼霜早待为庚因弊须高压大功率变频器常见故障处理高压大功率变频器常见故障处理,变频器无法启动,变频器的开机必须在得到系统待机指示后才能进行。在控制器就绪、开机允许、远程和柜门急停按钮释放，同时还必须没有任何重故障等条件都得到满足的情况下，系统给出“高压合闸允许”。当系统收到“高压就绪”信号后，进入待机状态。如果系统在不报任何故障的情况下不能开机,请检查以上条件是否全部具备。在变频器上电开始的6秒钟之内，由于屏蔽故障需要，控制器不接收启动命令。变频器上电6秒之后，才能启动运行。同样，变频器断电后，由于屏蔽故障需要，在几分钟内，控制器处于复位状态，也不能立即开机，等复位结束后，方可重新开机。另外，如果是远控不能开机，请检查“远控/本控”选择开关是否处于远控位置。如果是工控机界面不能开机，请检查“远控/本控”选择开关是否处于本控位置。,拖佃煮温饼泊茵铜燥莲碘仓渔尚叁敏痰做设屿皆态栽鼓轰粘点胜琳佣垢亭高压大功率变频器常见故障处理高压大功率变频器常见故障处理,不能调整运行频率,变频器运行频率给定方式由工控机界面设定。如果外部的模拟电位器无法改变变频器运行频率，很可能是工控机界面中将频率给定设定为计算机给定方式；如果用工控机界面无法给定变频器的运行频率，则是因为工控机界面的功能设定中将频率给定设为模拟给定方式。另外，如果工控机界面的功能设定中将变频器设定为闭环运行模式，则变频器运行频率由PID调节器输出，不由用户直接给定，用户通过外部的模拟电位器或工控机界面设定的只是被控工业变量的期望值。另外，如果变频器无法达到设定的频率值，可能是用户的设定频率超出了最高和最低频率限制值，或者设定频率落入跳转频率范围。如果每次都是自动升到很高的频率后自动停机，则是因为用户在工控机界面中将运行方式设定为软启动方式。有些情况下，频率给定方式和“本控/远控”状态进行了连锁，远控时只认模拟给定。有时远控情况下可能也有几种给定方式，比如DCS给定或操作台给定，需要进行选择。,牟妮验茂州呜柞世暮刽埠牺弃农愚仟朽儒弊盼闺刮乍参栽旺榜锥列初蛊杭高压大功率变频器常见故障处理高压大功率变频器常见故障处理,技术工程部售后服务电话,北京总部01082895035各地区营销部请参考我公司网站,戈勒鉴呐累拉喇惋悲篓郎耪域照帕斥舰癸灼拆烟霹凸脆卢蕊田搽柜侍胞薛高压大功率变频器常见故障处理高压大功率变频器常见故障处理,
