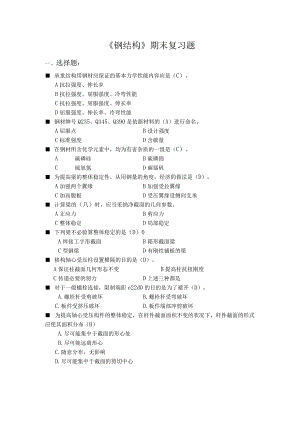

钢结构期末复习题一、选择题： 承重结构用钢材应保证的基本力学性能内容应是（C）。A抗拉强度、伸长率B抗拉强度、屈服强度、冷弯性能C抗拉强度、屈服强度、伸长率D屈服强度、伸长率、冷弯性能 钢材牌号Q235、Q345、Q390是依据材料的（A）进行命名。A屈服点B设计强度C标准强度D含碳量 在钢材所含化学元素中，均为有害杂质的一组是（C）。A碳磷硅B硫磷锦C硫氧氮D碳镭矶 为提高梁的整体稳定性，从用钢量的角度，经济的做法是（D）。A加强两个翼缘B加强受拉翼缘C加高腹板D受压翼缘设侧向支承 计算梁的（八）时，应当采纳净截面的几何参数。A正应力B剪应力C整体稳定D局部稳定 下列梁不必验算整体稳定的是（D）0A焊接工字形截面B箱形截面梁C型钢梁D有刚性铺板的梁 格构轴心受压柱设置横隔的目的是（D）。A保证柱截面几何形态不变B提高柱抗扭刚度C传递必要的剪力D上述三种都是 对于一般螺栓连接，限制端距e22d0的目的是为了避开（D）。A.螺栓杆受剪破坏B.螺栓杆受弯破坏C.板件受挤压破坏D.板件端部冲剪破坏 为提高轴心受压构件的整体稳定，在杆件截面面积不变的状况下，杆件截面的形式应使其面积分布（B）A.尽可能集中于截面的形心处B.尽可能远离形心C.随意分布，无影响D.尽可能集中于截面的剪切中心焊接工字型截面梁腹板设置加劲肋的目的（A）A.提高梁的局部稳定性C.提高梁的抗剪强度B.提高梁的抗弯强度D.提高梁的整体稳定性钢结构用钢的含碳量一般不大于（C）。A 0. 6%B0.25%C0.22%D0.2% 钢材的强度指标是（C）OA延长率B韧性指标C屈服点D冷弯性能 在构件发生断裂破坏前，无明显先兆的状况是（A）的典型特征。A脆性破坏B塑性破坏C强度破坏D失稳破坏 产生焊接残余应力的主要因素之一是（C）。A钢材的塑性太低B钢材的弹性模量太高C焊接时热量分布不均D焊缝的厚度太小 验算组合梁刚度时，荷载通常取（A）。A标准值B设计值C组合值D最大值 轴压柱在两个主轴方向等稳定的条件是（C）。A杆长相等B计算长度相等C长细比相等D截面几何尺寸相等 承压型螺栓连接比摩擦型螺栓连接（B）。A承载力低，变形大B承载力高，变形大C承载力低，变形小D承载力高，变形小 格构式轴压构件绕虚轴的稳定计算采纳了换算长细比%是考虑（D）0A格构构件的整体稳定承载力高于同截面的实腹构件B考虑强度降低的影响C考虑单支失稳对构件承载力的影响D考虑剪切变形的影响 同类钢种的钢板，厚度越大（A）。A强度越低B塑性越好C韧性越好D内部构造缺陷越少焊接结构的疲惫强度的大小与（A）关系不大。A钢材的种类C连接的构造细微环节梁的正常运用极限验算是指 A.梁的抗弯强度验算B应力循环次数D残余应力大小D ） OB.梁的抗剪强度演算C.梁的稳定计算对于Q235钢，当梁腹板的高厚比D.梁的挠度计算80v”（ V "O 一/J 时，应按计算设置（A ）。A横向加劲肋C纵横向加劲肋B纵向加劲肋D短加劲肋梁的支承加劲肋应计算BA整体稳定、 B整体稳定、 C整体稳定、 D连接焊缝、局部稳定、刚度端面承压、刚度端面承压、连接焊缝端面承压、刚度如图所示，两块钢板焊接，依据手工焊构造要求，焊角高度h,应C 5ht8"9mmD6 hf 12mm6 hf IOmm单向受弯构件的抗弯强度O=KGMG'/其中片To时，为使翼缘不先失去局部稳定，翼缘外伸部分的最大宽厚比B/t为_A3/B13师C网万D40网彳A或B级一般螺栓、C级一般螺栓、高强度螺栓其性能等级应分别标示为（A）。A5.6或8.8级、4.6或4.8级、8.8或10.9级BQ235或Q345、Q235、20MnTiBC45号钢或35号钢、Q235、Q235或Q345、40B钢D5.6、4.6、10.9钢材的设计强度是依据钢材的（C）确定的。A.比例极限B.弹性极限C.屈服点D.抗拉强度无集中荷载作用时，焊接工字梁翼缘与腹板焊缝主要承受（C）作用。A.竖向剪力B.竖向剪力及水平剪力联合作用C.水平剪力D.压力焊接残余应力对构件的（A）无影响。A.静力强度B.刚度C.低温冷脆D.疲惫强度下图所示弯矩M作用下的一般螺栓连接，可认为中和轴在螺栓（C）上。A.1B.3C.5D.计算确定为提高轴心受压构件的整体稳定，在构件截面面积不变的状况下，构件截面的形式应使其面积分布（B）。A.尽可能集中于截面的形心处B.尽可能远离形心C.随意分布，无影响D.尽可能集中于截面的剪切中心 提高轴心受压构件腹板局部稳定常用的合理方法是（D）。A.增加板件宽厚比B.增加板件厚度C.增加板件宽度D.设置纵向加劲肋 焊接工字形截面梁腹板设置加劲肋的目的是（D）。A.提高梁的抗弯强度B.提高梁的抗剪强度C.提高梁的整体稳定性D.提高梁的局部稳定性 焊接工字形截面简支梁，其他条件均相同的状况下，当（八）时，对于提高梁的整体稳定最好。A.增大梁的受压翼缘宽度B.增大梁受拉翼缘宽度C.增大腹板D.在距支座1/6（1为跨度）减小受压翼缘宽度工字型截面梁受压翼缘保证局部稳定的宽厚比限值，Q235钢为4”<15,那么对于Q345钢，此宽厚比限值应（A）。A.比15小C.比15大B.仍等于15D.可能大于15,也可能小于15梁承受固定集中荷载作用，当局部承压强度不能满意要求时，采纳（B）是较合理的措施。A.加厚翼缘B.在集中荷载处设置支承加劲肋C.增加横向加劲肋的数量D.加厚腹板轴心受压构件的整体稳定系数与什么因素有关（C）OA.构件截面类别、构件两端连接构造、长细比B.构件截面类别、构件计算长度系数、长细比C.构件截面类别、钢材钢号、长细比D.构件截面类别、构件两个方向的长度、长细比正面角焊缝与侧面角焊缝相比，具有（B）特点。A.强度低B.强度高C.刚度小D.塑性好采纳引弧板对接焊缝施工，除承受动力荷载外，一般不用，而计算时将焊缝实际长度两端各减去（A）。A.tB.2tC.3tD.4t螺栓排列的最小端距为（B）。A.%B,2j°C3d。 体现钢材塑性性能的指标是（C）。A屈服点B强屈比C延长率D冲击韧性功 在构件发生断裂破坏前，有明显先兆的状况是（B）o脆性破坏B塑性破坏C强度破坏D失稳破坏 钢结构用钢的含碳量一般不大于（C）OA0.6%B0.25%C0.22%D0.45%钢结构焊接节点设计中，应尽可能选用()的焊接位置。（八）俯焊(B)仰焊(C)立焊(D)随意图示T型截面拉弯构件弯曲正应力强度计算的最不利点为(B)oO（八）截面上边缘1点(B)截面下边缘2点(C)截面中和轴处3点(D)可能是1点也可能是2点 为提高梁在弯矩作用下的强度和刚度，应尽可能使梁的(D)O（八）翼缘厚而窄(B)翼缘宽薄而腹板窄厚(C)腹板厚而窄(D)腹板薄而宽 对于钢结构用钢材，对化学成分的定义为(B)o（八）C为不行缺少元素，Mn.S、P均为有害元素(B)C为不行缺少元素，MrI为脱氧剂，S、P为有害元素(C)C、Mn、S、P均为有害元素(D)C、Mn为有害元素，S、P为不行缺少元素 规范规定缀条式格构柱单肢的长细比40(Am为柱两个主轴方向长细比的最大值)，是为了(C)O（八）保证柱平面内的整体稳定(B)保证柱平面外的整体稳定(C)避开单肢先于整个柱失稳(D)构造要求 在由双角钢作为杆件的桁架结构中，为避开节点区域的焊缝过于密集使材料变脆，可通过限制杆件之间的净间距来实现。一般杆件之间的净间距为(A)0（八）21520mm(B)22530mm(C)IOmm(D)40mm下列中的哪一项是属于正常运用极限状态的验算指标(C)。A.强度B.稳定C.变形D.疲惫受固定集中荷载作用的组合工字形钢梁，其腹板可不计算局部承压的条件是(B)。A.集中荷载为静荷载B.集中荷载作用处有支承加劲肋C翼缘钢板比较厚D.任何状况下均要计算随着钢材中含碳量的提高，正确描述其性能变更的是下列中哪一项（ A.B.C.D.A ） o强度提高, 强度提高, 强度降低, 强度降低,而塑性和韧性下降塑性和韧性也同时提高 塑性和韧性也同时降低 而塑性和韧性提高实腹式轴心受压柱，其腹板上加纵向加劲肋目的是（D）。A.提高强度承载力B.提高刚度C.提高整体稳定性D.提高腹板局部稳定性在计算格构式钢柱（缀条式、缀板式）绕虚轴稳定承载力时,其换算长细比通常大于实际长细比，这主要是由于（A）。.格构式钢柱剪切变形的影响B.格构柱轴向变形的影响C.柱肢局部屈曲的影响D.缀材局部屈曲的影响某简支钢梁上作用的均布永久荷载标准值为Qk=4kNm,可变荷载标准值为Pk=6kNm,则在计算该钢梁挠度时采纳的荷载值应是（B）。A.13.3B.10C.12D.14以下四种厚度的Q235B钢板中，钢材设计强度值最高的为（八）的钢板。A.12mmB.24mmC.30mmD.50mm现行规范规定，结构钢材的牌号Q235B是（）oAsfu=235Nm112B级碳素结构钢B、fy=235Nmm2B级碳素结构钢C、fu=345Nmm2B级低合金结构钢D、fy=345Nmm2B级低合金结构钢一个8.8级的M24高强度螺栓，其设计预拉力为180kN,则该高强度螺栓的抗拉承载力为（B）A.108B.144D. 180C.162采纳手工焊接方法将钢号为Q235B与钢号为Q345B的板件相焊接时，应选用（B）进行施焊。A.E43型焊条B.E50型焊条C,E55型焊条D.其它焊条 摩擦型高强度螺栓的抗剪连接强度计算时以（）作为承载实力极限状态。A.螺杆被拉断B.螺杆被剪断C,孔壁被压坏D.连接板件间的摩擦力刚被克服 螺栓的性能等级为“8.8”级，描述该螺栓材料性能时，下列中的不正确的一项是（B）oA.螺栓材料的抗拉强度800MPaB.螺栓材料的屈服强度800MPaC.螺栓材料的屈服强度640MPaD.螺栓材料的屈强比为0.8 某简支钢梁，在跨中作用着一个集中荷载，对该集中荷载分别作用于上翼缘和作用于下翼缘的两种状况，梁的整体稳定性承载实力（B）0A.前者大B.后者大C.二者相同D.不能确定 钢中含碳量越高（A）。A.强度越高B.塑性韧性越高C.塑性越差，韧性越好D.可焊性越好 焊接残余应力使受动载的钢梁疲惫强度（B）0A.提高B.降低C.随条件不同提高或降低D.没有影响 端焊缝与侧焊缝相比，端焊缝的（B）。A.承载实力和塑性较好B.承载力较高但是塑性较差C.弹性模量和塑性较大D.承载实力要低一些 当荷载或跨度很大而梁高受到限制、或对截面抗扭刚度要求较高时,宜选用（D）。A.热轧型钢梁B.冷弯薄壁型钢C.工字形截面组合梁D.箱形截面组合梁 钢材的设计强度是依据（八）确定的。A.屈服点B.弹性极限C.比例极限D.抗拉强度在弹性阶段，侧面角焊缝盈利沿长度方向的分布为（D）。A.匀称分布B.一端大、一端小C.两端大、中间小D.两端小、中间大 依据钢材的一次拉伸试验，可得到如下四个力学性能指标，其中（B）是钢结构的强度储备。A.屈服点fyB,抗拉强度fuC.伸长率D.弹性模量E 钢构件最易产生脆性破坏的应力状态是（B）。A.单向压应力状态B.三向拉应力状态C.二向拉一向压的应力状态D.单向拉应力状态 （如图左）等边角钢与节点板仅采纳侧面焊缝连接，角钢受轴心力N=600kN,肢背焊缝受力M为（D）OA.150kNB.200kND. 400kN （如图右）两钢板用直角角焊缝连接，手工焊，合适的焊角尺寸hf=（C）A.12mmB.IOmmC.8mmD.5mm下面的（B）状况应将其设计强度进行折减。A动力荷载作用的构件B单角钢单面按轴压计算稳定的构件C有应力集中影响的构件D残余应力较大的构件验算工字形组合截面轴心受压构件翼缘和腹板的局部稳定时，计算公式中的长细比为（C）OA绕强轴的长细比B绕弱轴的长细比C两方向长细比的较大值D两方向长细比的较小值格构柱设置横隔的目的是（D）。A保证柱截而几何形态不变B提高柱抗扭刚度C传递必要的剪力D上述三种都是 计算长度肯定的轴心压杆回转半径增大，其稳定承载力（八）。A提高B降低C不变D不能确定 大跨度结构常采纳钢结构的主要缘由是钢结构（B）A.密封性好B.自重轻C.制造工厂化D.便于拆装 钢材的抗拉强度fu与屈服点fy之比fu/fy反映的是钢材的（八）A.强度储备B.弹塑性阶段的承载实力C.塑性变形实力D.强化阶段的承载实力 对于干脆承受动力荷载的结构，宜采纳（C）OA、焊接连接B、一般螺栓连接C、摩擦型高强度螺栓连接I）、承压型高强度螺栓连二、填空题: 焊缝缺陷有多种，其中里至一对焊缝受力的危害最大。 角焊缝的最小计算长度不得小于8hf和40mmo 一般螺栓是通过栓杆抗剪和板件孔壁承压来传力的；摩擦型高强螺栓是通过拧紧螺栓而产生的连接件间的摩擦力来传力的。 格构式轴心受压构件绕虚轴失稳时，剪切变形较大，剪切变形不能忽视，因而绕虚轴的长细比要采纳换算长细比。在梁支座截面处和较大固定集中荷载作用截面处，宜设置支承加劲肋，当%8°E74时，应按构造配置横向加劲肋。高强度螺栓摩擦型连接的承载力取决于构件接触面的摩擦o钢材中氧的含量过多，将使钢材出现热脆现象。焊接的连接形式按构造可分为对接焊缝和角焊缝两种类型。焊接工字形梁的腹板高厚比>170 N fy时，为保证腹板不发生局部失稳，应设置.横向加劲肋和纵向加劲肋O焊接工字形截面梁腹板上配置横向加劲肋的目的是提高梁的局部稳定。按正常运用极限状态计算时，受弯构件要限制挠度，拉、压构件要限制长细比° 衡量钢材塑性性能的主要指标是伸长率0 将一块Q235B级钢板与Q345B级钢板通过焊接进行连接时，宜选择E43型焊条。 一般螺栓连接受剪时，限制端距e22d。是避开端部剪切破坏。 梁的强度计算包括上以、抗剪和腹板局部压应力O 垂直于屋面坡度放置的楝条，按双向受弯构件设计计算。 能承受压力的系杆是刚性系杆，只能承受拉力而不能承受压力的系杆是柔性系杆。 对于轴心受压构件，其初始弯曲越大，稳定承载力就越 螺栓排列应符合构造要求，通常螺栓端距不应小于2倍螺栓孔径，两排螺栓之间的最小距离为倍螺栓直径。结构或构件的牢靠度指标越高，则失效概率愈小O用结构钢材制成的拉伸试件进行拉伸试验时，得到的平均应力-应变关系曲线（。-£关系曲线）可分为理也阶段、弹塑性阶段、塑性阶段、强化阶段和颈缩阶段。焊缝连接依据截面形态可以分为Zi接短缝和鱼煤缝两种类型。型钢依据制作方式可以分为热轧型钢和焊接型钢两种类型。用作钢结构的钢材必需符合下列要求：较高的抗拉强度和屈服息；较高的塑性和韧性;良好的工艺性能（包括冷加工、热加工和焊接性能）。冷弯薄壁构件设计时，为了节约钢材，允许板件受压屈曲，并利用其屈曲互强度进行设计。轴心受压构件，当构件截面无孔眼减弱时,可以不进行强度计算。三、推断题：（正确的填“，错误的填“X”）钢材的冲击韧性值越大，表示钢材反抗脆性断裂的实力越弱。（X）荷载作用在上翼缘的梁较荷载作用在下翼缘的梁整体稳定承载小。（）当其他条件不变时，削减梁受压翼缘的自由长度，可提高梁的整体稳定性。（J）对于摩擦型高强螺栓的抗剪连接，应进行螺栓抗剪和构件抗挤压的计算。（X）正面角焊缝的强度高于侧面角焊缝，而且塑性变形要好些，而侧面角焊缝的强度高于斜焊缝。（X） 梁的受压翼缘板受力时，为了充分发挥材料强度，设计翼缘时是采纳肯定厚度的钢板，让其临界应力心不低于钢材的屈服点z>'（） 设计时常采纳增加腹板高度的方法来增大梁的抗剪强度。（X） 弯矩绕实轴作用的格构式压弯构件，弯矩作用平面内的整体稳定计算均与实腹式构件相同。（） 受拉构件没有整体稳定和局部稳定问题，极限承载力一般由强度限制，所以，设计时只考虑强度和刚度。（J） 梁的最小高度是由刚度条件限制的。（J） 采纳摩擦型高强螺栓连接，其受力时的变形比承压型高强螺栓连接大。（X） 单个一般螺栓传递剪力时的设计承载实力由单个螺栓抗剪和承压设计承载力中的较大值确定。（X） 计算梁的整体稳定时，应用净截面的几何参数。（×）四、名词说明： 疲惫破坏钢材在循环荷载作用下，经验肯定时间的损伤积累，构件和连接部位出现裂纹，直到最终断裂破坏，称为疲惫破坏。 应力集中事实上钢结构构件中存在着孔洞、槽口、凹角、截面突然变更以及钢材内部缺陷，此时构件中的应力分布将不再保持匀称，而是在某些区域产生局部高峰应力，在另外一些区域则应力降低，形成应力集中。五、简答题： 影响梁的整体稳定的主要因素有哪些？（I）梁的抗弯刚度；（2）梁的抗扭刚度；（3）端部约束条件;（4）受压翼缘的自由长度；（5）截面形式。 格构轴心受压柱绕虚轴的稳定设计为什么要采纳换算长细比？写出换算长细比的公式。1）格构式轴心受压柱当绕虚轴失稳时，剪力主要由缀材分担，2）柱的剪切变形较大，剪力造成的附加挠曲影响不能忽视，故对虚轴的失稳计算，3）常以加大长细比的方法来考虑剪切变形的影响，加大后的长细比称为换算长细比。 冷拉将明显变更钢材的什么力学性能指标？答：提高钢材的抗拉强度和屈服极限，降低钢材的塑性和韧性。 为什么要设置温度缝？答：当厂房平面尺寸很大时，由于温度影响会使构件内产生很大的温度应力，并导致墙和屋面的破坏，因此要设置温度缝。六、计算题： 图示角焊缝连接，承受外力N=500ZN的静载，为=8制,/；=16O2V77H没有采纳引弧板，验算该连接的承载力。43M=500X=400ZMM=500X=30GkN400×ltf2x0.7x8x(4102x8)解：5,5=90.65Nlm病= 67.98VWNy_300×IO3'¼t2×0.7×8×(410-2×8)（-）2+r7=J（愕）2+67.982=100.7Nmm2于；PfYl乙乙图示角焊缝连接承载力满意要求。在图1所示角钢和节点板采纳两边侧焊缝的连接，拉力N=660kN（设计值），角钢为2N110X10,节点板厚度t=12un,钢材为Q235-A,焊条为E43系列型，手工焊，试确定所需角焊缝的焊角尺寸为和实际长度。12H-HVt-N=660kNF="图1解：角焊缝的强度设计值力1=160NInm2最小斗：hf1.5F=L5Z12=5.2mm最大多：hf，一(12)mm=10-(1-2)=9-Smrnhf1.2r=1.2×10=2mm角钢肢尖和肢背都取hf=8mm焊缝受力：N=%N=660x0.67=442.2kNN2=a2N=×0.33=217.8kN所需焊缝长度:= N2x0.7%7 =442.2 × IO32x0.7x8x160=247 nvnlr2 = M 2×0.7 V；=217.8x1()32×0.7×8×160=22fvn侧焊缝的实际长度为：Z1=lwl+2hf=247+2×8=263mmI2=,2+2=122+2×8=13Smm验算图示一般螺栓连接时的强度，已知螺栓直径d=20mm,C级螺栓，螺栓和构件材料为Q235,外力设计值尸=10伙N,£”=14ON/,flb=170Njmm2=305Nmm2Ae=2A5cm2解：螺栓群受到剪力和弯矩的联合作用：V=IookN,M=IOoXO.25=25ZNm受力最大的螺栓所受的剪力和拉力分别是:ZV100N、=12.5kNn8= 26.78ANMy1_25×1O3×3OO2×(3002+2002+1002)单个螺栓的承载力设计值为:N：=Aef!i=245×170=41.65ZNj7rd'b13.14X201AAtxrM=nf=1×X140=44kNvV44N?=20×20×305=22kN/ 12.52 z26.78，=0.703 < 1N,=Y25kN<N?=122ZN该图示摩擦型高强螺栓群连接节点的强度满意要求。试验算图示摩擦型高强螺栓群连接节点的强度(不需验算连接板的强度)是否满意钢结构设计规范(GB50017-2003)要求。图中荷载为静力荷载设计值，高强螺栓采纳10.9级M20(孔”o=2L5m),被连接板件钢材Q235-AF,板件摩擦面间作喷砂处理。100KN解：螺栓群受到剪力和弯矩的联合作用：V=1OoZN,/=100×(0.15+0.016)=16.6kNmP=155kN,"=0.45N=吗=166x 's! y-10X150"2P=31.1kN<W=08P=124kN,ly.24×(1202+402)'NN,2=,=10.4ZNZM=2(31.1+10.4)=83ZNNvh=09MnP-1.25M)=O.9x1x0.45×(8×155-1.25×83)=460ZN>1OQkN图示摩擦型高强螺栓群连接节点的强度符合要求。某实腹式实际轴心受压柱截面如图所示，承受轴向压力设计值为3500kN,该柱计算长度心=IO°°°皿，%=5000机"2,截面为焊接组合工字型截面，翼缘边为剪切边，钢材采纳Q235钢，试验算该实腹式轴心受压柱的整体稳定与局部稳定是否满意钢结构设计规范(GB50017-2003)要求。Iya解：（1）验算整体稳定性A=400×20×2+400×10=2×IO4WIx=(AX400×203÷400×20×2102)×2+-×10×4003=7.595×108三47=-L×20×4003×2÷-×400×103=2.134×108zzw4)1212A=,7.595xl%04=194.87W,'.v=2.134X=103.30"2=51.32<2=150ixy=4l=48.40<=150对X轴B类截面，对y轴为C类截面，查表得：例二°85O'%=S785= 222.9N/nn2 > f = 205 N/mm2N=3500XIO340.785×2×104整体稳定不满意要求。（2）验算局部稳定翼缘:=9.75<(10+0.14)J变=10+0.1x51.32=15.13腹板:-=-=40<(25÷0.52)=25+0.5×5L32=50.66&WV局部稳定满意要求。I10X1508X500X.如图示某简支梁，不计自重，Q235钢，密铺板坚固连接于上翼缘,均布荷载设计值为50kNm0问该梁的抗弯强度及刚度是否满意钢结构设计规范（GB50017-2003）要求。解：1.正应力强度验算梁的跨中最大弯矩为：M=728=5O×628=225火NmZ=2×15×l×25.52+0.8×50312=27841cw4Wx=2×Ixlh=cnv,=225XIO3XIO3/1.05X1071XIO3=200.08N/mn<215N/mW九吗(2分)所以正应力强度满意要求。2.刚度验算W=5g/384EZr=5×(501.3)×60004/(384×2.06×1()5×27841×104)=11.3w三<w=Z250=24%刚度满意要求某连接接头两块被连接钢板截面为18X400,上下采纳盖板连接，钢材Q235,承受轴心力设计值N=1181kN,采纳M22一般C级螺柱连接，4）=23.5mm,按下图连接。试验算该连接节点是否满意钢结构图2某盖板连接接头解：（1）螺栓强度验算单个螺栓抗剪承载力设计值xrh兀d八C3.14x22'1.z.atN：=nv=2××140=106.4ZNvv44单个螺栓抗压承载力设计值N：=22×18×305=l20.8攵N故取NM=IO6.4%N每侧12个螺栓，承载力为12×106.4=1276.8ZN>N=IlSikN（2）验算被连接钢板的净截面强度An=A-H1J0Z=40×1.8-4×2.35×1.8=55.08CTW=-=1181x10=24AN/mnr<f=25N/mnrAll55.08×102节点平安如图所示为工字形轴心受压柱截面，柱的轴心压力设计值N=4000kN,计算长度L,=7m,Loy=3.5m,A=275Cm2,Ix=150892Cm,Iy=41667Cm,钢解：截面模量已知A=275c>=i50892c"=41667cH空强=23.4s 275计算如下：'2=.=-=29.921=150/,23.4ljAy-y；=28.46刃二150均满意要求N _ 4OOO×1O3 0.936×275 ×102因对x,y轴。均属于B类，故长细比的较大值，查的8=0936155.4V2-=215/2/nm/mm满意要求如图所示一焊接组合截面板梁，截面尺寸为：翼缘板宽度B=340mm,厚度为t=12mm,腹板高度为h°=450mm,厚度为3=10mm,Q235钢材。梁的两端简支，跨度为6m,跨中受一集中荷载作用，荷载标准值为：恒载90KN,活载140KN(静力荷载)。试对整体稳定性和挠度进行验算。(f=215Nmm2,fz=235Nm2,)留意，为降低计算量，这里已给出构件截面部分几何特性参数：A=126.6Cm2Ix=5H46Cm230×103×6000248E 48×206×103×51146×104 610.79满意要求5x% XlOOOOT 384E/ - 384 × 1.3 × 206 × 103 × 67200.67 × 104=552.84¾,Iy=7861Cm1,吼=2158Cm)Sx=1196Cm3,SXk942CIn3340参考公式235fyh=0h=.75M=0.9%"P>>里JfWx（15分）解：梁的荷载标准值为：产=90+140=230KV荷载设计值为：=1.2×90+1.4×140=3047V='PL=LX304x6=456KN加最大弯矩设计值为：.44已知凤=L75,%=0长细比=3.977=1.07-=0.999b=1.07-(Pb3.977验算整体稳定性:456×IO6yvx0.999x2158x1()3d=_LI4001250故最小值为*ax=449.6K%=211.52%/2-7=215V2/11UT/11UT（2分）挠度验算
