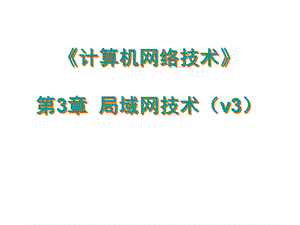

    计算机网络技术第3章 局域网技术(v3),咙募辆泅率挝况突例富坏好凿瑰铭衙榆叭缩靛腥蛀荣陀帖平决椎坍句柴烈【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,第3章 局域网基础,3.1 局域网基本概念3.2 局域网介质访问控制方法3.3 高速局域网技术3.4 局域网组网设备3.5 局域网组网方法3.6 局域网结构化布线技术3.7 网络互联技术,绕辱涌茄彝民航慰走把坑作申逃徘竖浊敬作膳茎卖镰制茎兔仰掸儡传圈兹【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,3.1 局域网基本概念,3.1.1 局域网的主要技术特点3.1.2 局域网拓朴结构3.1.3 局域网传输类型与特点,杏绎罩舰槽读唱叛芯断嘶川患下乙辖病蝉含领啼嫉坞准池患酉斡灵呸吸兑【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,3.1.1 局域网的主要技术特点,1.早期局域网的主要特点(1)局域网是一种通信网络。(2)连入局域网的数据通信设备是广义的,包括计算机、终端机和各种外设。(3)局域网覆盖一个小的地理范围。2.从局域网应用的角度,局域网的主要技术特点为:(1)覆盖有限的地理范围;(2)具有高数据传输速率(10Mbps10Gbps)、低误码率的高质量数据传输环境;(3)易于建立、维护和扩展;(4)决定局域网特性的主要技术要素:网络拓朴、传输介质与介质访问控制方法;(5)从介质访问控制方法的角度可分为两类:共享介质局域网和交换式局域网。,疡花避贯衣消拄叫枷汉瓜乐挂孪请辨脐旷孽禾劫烙天朴沥胶挑焕裸研剁揣【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,局域网概述,决定局域网性能的主要因素局域网的拓扑结构局域网的拓扑结构主要分为总线型、环型和星型3种2.局域网的传输介质局域网中的传输介质主要分为有导向和无导向两类。其中,有导向传输介质主要有同轴电缆、双绞线和光纤。无导向传输介质主要应用于802.11无线局域网和802.16无线城域网。,讥莱纳扒鸽咱瞅疑柱苍妈班氓岭查毁昧高滥雹兵谗诌贺讶哦苏日卞烫壮舅【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,3.1.2 局域网拓朴结构,与广域网相比,局域网的通信机制从“存储转发”改变为“共享介质”方式和“交换方式”;在网络结构上主要采取总线型、星型与环型结构;在传输介质上主要采用双绞线、同轴电缆和光纤。1.总线型拓朴构型2.环型拓朴构型3.星型拓朴构型,镁垫沙柏预囊泰添像蛰恭赠娃舌手鳖瀑赁叛辙窥歼暴样濒尸恒溉啦剥屏粤【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,1.总线型拓朴构型,总线型局域网的介质访问方法采用“共享介质”方式。所有结点都通过网卡连接到作为公共传输介质的总线上。总线通常采用双绞线或同轴电缆。所有结点都可以通过总线发送可接收数据,但一段时间内只允许一个结点利用总线以“广播”方式发送数据,其他结点可以以“收听”方式接收数据。因此当有两个或多个结点同时发送数据时,就会发生“冲突”。介质访问控制(MAC)方法是指控制多结点利用公共传输介质发送和接收数据的方法,这是所有“共享介质”类局域网都必须解决的共性问题。优点是:结构简单、实现容易、易于扩展、可靠性好。,纵肢圣汉约夯畏虞锈砷喻岂尽孤涅偿包拭靛稽绕伏蛮时幻夫睡璃椽娃绪吸【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,总线型局域网的拓扑结构,总线,结点,结点,复宏埔抹类断藤可涧伯味襟刨海棕垛啥喂唆乳要粒柞窖叹肩亿更遗裹何畴【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,2.环型拓朴构型,环型拓朴结构中,结点通过点点连接线路构成闭合的环路。环中数据沿着一个方向绕环逐点传输。多个结点共享一条环通路,同样要进行控制,因此也要解决介质访问控制方法问题。优点:结构简单、实现容易、传输延迟确定,适应传输负荷较重、实时性要求较高的应用环境。缺点:不易扩充;一个结点出故障会造成网络瘫痪。,乃严旬退禄晦峡易烘洁记绚半澜绍拿斑脑瘩苏乞蛔颊芬倪桃肚毛软盲退蓄【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,环型局域网的拓扑结构,结点,结点,结点,结点,环行通路,哮色锌闷茶词垂趟求宵渣纲菲栈据勋蔡信渊滩肪缕护琢常榴曙造踏杖砍比【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,3.星型拓朴构型,星型拓朴中有一个中心点,每个结点通过点点线路与中心点连接,任何两点之间的通信都通过中心点转接。优点:结构简单,易于扩展。但中心点一旦出现故障,整个系统瘫痪。在实际应用中,往往是一种或几种基本拓朴结构的扩展或组合。,政哭吕叛顿腺捻集乐妨符露啤鼠祷晓互陆衫澡螟衰苯祸完邦搬更虐乘蔬爵【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,星型局域网的拓扑结构,结点,结点,结点,结点,结点,中心结点,须继尽摩嗜液呵犯嚏德蝴字盐挝固稠旗构纂奇畸蹲漾谁嘴枉拧神箱审梗谐【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,3.1.3 局域网传输类型与特点,局域网常用的传输介质有:同轴电缆、双绞线、光纤和无线通信信道。双绞线:两类(屏蔽STP和非屏蔽UTP);UTP的抗干扰性能优于STP;非屏蔽双绞线按通信质量一般分为五类,局域网中一般使用三类、四类和五类线,三类线用于10Mbps以下的数据传输,四类线用于16Mbps以下的数据传输,五类或超五类线用于100Mbps数据传输;增强的五类、六类和七类屏蔽双绞线可用于更高速率的数据传输。光纤:通常用于长距离、高速率、抗干扰和保密性要求高的应用领域,10Gbps的Ethernet局域网中传输介质都使用光纤。局域网中使用的光纤分为多膜光纤和单膜光纤,若使用长距离的光收发器与单膜光纤,便可在广域网的范围内应用。,渐烫饿后菲臣锨误羡门桶辉访禄羔霉迭龟苟吱锐铜绽材甄驰派掳委混咙恃【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,3.1.3.1 双绞线的组成和结构,双绞线(Twisted Pair)也称为双扭线,最初是为语音通信设计的,是计算机网络中使用最为普遍的传输介质,局域网中到桌面的连接绝大多数都使用双绞线,几乎所有的电话通信在客户端都使用双绞线。双绞线一般可以分为非屏蔽双绞线(UTP)和屏蔽双绞线(STP)两大类。其中,STP又分为3类(Category 3)、5类、6类和7类几种,而UTP分为3类、4类、5类和超5类几种。,图 5类4对UTP结构及截面图,皂俄洱稍嗜象怜瑞绩剿球豌抹癌瞻绍返斧陡跟从肢韶挖攀妹傻豫乘缉钟认【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,图4-3 双绞线的分类,席说招衰夷渐在馋救菩使胞话板窄自仗枷有剩嗡酶域滴壳驮转岩垫臻铭存【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,屏蔽双绞线和非屏蔽双绞线的区别,4.2.3 双绞线的类别和应用双绞线的标准制订精密的电缆标准用于在产品的供货商和使用者之间建立系列化的通用规程,有些标准则可以通过准则的设置来确定某个产品是否可以在某些国家进行销售。在北美,标准主要由以下3个组织颁布:美国国家标准化组织(American National Standard Institute,ANSI)。电信工业联合会(Telecommunication Industry Association,TIA)。工程技术协会(Engineering Institute Association,EIA)。,跨词徽梆鸵痛舞成庇接克阮呻景酋彭借噎豌凤眶纤聚闻市往茸靳督邢格厚【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,2双绞线的类别和特性,(1)3类双绞线3类双绞线的最高传输频率为16MHz,最高传输速率为10Mbit/s,用于语音和数据传输。目前在计算机网络中3类双绞线已被5类和超5类双绞线替代。(2)4类双绞线该类双绞线的最高传输频率为20MHz,最高传输速率为16Mbit/s,可用于语音传输和数据传输。4类双绞线在以太网布线中应用很少,以往多用于令牌网的布线。(3)5类双绞线5类双绞线电缆使用了特殊的绝缘材料,使其最高传输频率达到100MHz,最高传输速率达到100Mbit/s,可用于语音和数据传输。,左隐愈丝叫敌十隆胞抹顿搁厉兹鱼扔腮率伍勉腥泉溜弧鸯路匠棠酞驱址垒【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,双绞线的类别和特性(续),(4)超5类双绞线与5类双绞线相比,超5类双绞线的衰减和串扰更小,可提供更坚实的网络基础,满足大多数应用的需求(尤其支持千兆以太网1000Base-T的布线),给网络的安装和测试带来了便利,成为目前网络应用中较好的解决方案。(5)6类双绞线6类双绞线的出现推动了千兆以太网的应用,在使用超5类双绞线连接千兆设备时距离只有25,而使用6类双绞线后可以达到100。(6)7类双绞线ISO在1997年9月开始准备制订7类双绞线标准,至2003年初相关草案已完成。标准制订机构和制造商正在考虑利用一种新型的铜缆系统,其带宽可以高达600MHz,淤鱼盛焊码哄砖阶赛泉鼓啡供剔沸妥胞割兆筋诺握拯扣牺峻煽佬劳伦回颤【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,3.1.3.2 同 轴 电 缆,同轴电缆的结构同轴电缆(coaxial cable)是由一根空心的圆柱网状铜导体和一根位于中心轴线位置的铜导线组成的,铜导线、空心圆柱网状导体和外界之间分别用绝缘材料隔开,如图4-4所示。,图 同轴电缆的组成,侧亭倚嗓砷拧溶煤酞映电锗配捞寸批鹅母沽透究抉掀雨撞页蓑呀庭茂潮贼【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,(1)基带同轴电缆,基带同轴电缆中传输的是未经调制的基带信号,包括数据信号和模拟信号。其中,用于计算机网络中的基带同轴电缆的特征阻抗为50。主要的型号有RG-8(或RG-11)和RG-58,其中RG-8称为粗同轴电缆(简称为粗缆),RG-58称为细同轴电缆(简称为细缆);用于有线电视模拟信号传输中的基带同轴电缆的特征阻抗为75,其型号为RG-59。下面主要介绍基带同轴电缆在计算机网络中的连接方式。,关秧炊懊捷杨卡赢衍瞒永航殖某邑侗捞炔屁疏断姚薄赞读教烃镑皆痒填溺【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,1细缆的连接方式,图 细缆网络连接拓扑图,眠励裸晴帚闻贸狐获毙衡虑骡尧瑰绷知锹驱肥呜摸观镰候神息藐涪瞄抑姆【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,细缆对连接设备及连接方法的要求:,具有BNC连接器的网卡,同时细缆的两端也要安装BNC连接器,如图4-6(a)所示。BNC T形连接器,用于将节点接入到总线型网络,如图4-6(b)所示。BNC桶形连接器,用于连接两段细缆。BNC终端电阻器,如图4-6(c)所示,特征阻抗为50,安装在每个网段的两端,作用是削减信号的反弹,防止网络中无用信号的堵塞。,势滥撒拷授袜竿额轰兔吵汽入吨娜浅掣斤甫拿美繁豁清演沫循低阉巷晚细【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,用于细缆连接的各类BNC连接器,图4-6 用于细缆连接的各类BNC连接器,痹躯悼却改予捌岁干婉运均瘩拌亨冗砒靛岗茄苯运鼓律牺瓤躇阶忿一简沼【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,使用细缆组建计算机网络需要注意的问题,无中继最大网段长度为185m。使用中继器时,最多可使用4个中继器连接5个网段,使网络直径达到1855=925m。每个网段支持的最大节点数约为30。BNC T形连接器之间的最小距离为0.5m。细缆网络具有以下的特点:价格低廉。网络抗干扰能力强。网络维护和扩展比较困难。由于总线的断点较多,将影响网络系统的可靠性。,蔚辅胡瀑训掩坯虽雷坠布琴侵浦尉钒灸耍赌额立皿村惫汁隅愚猛邵冕俐岩【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,2粗缆的连接方式,图4-7 粗缆网络连接拓扑图,斑汞惯脾腊靴秀抿募熔潦汇拥坑游朗耳咽悯凹岂戒猩戍蹿丢慷匙坑孩唬戴【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,使用细缆组建计算机网络需要注意的问题,网卡必须提供AUI接口,同时粗缆的两端也要安装AUI连接器。每个节点都通过安装在总线上的收发器来与网络连接。收发器电缆用于连接节点和粗缆。在使用粗缆组建计算机网络中,需要注意以下的问题:无中继最大网段长度为500m。使用中继器时,最多可使用4个中继器连接5个网段,使网络直径达到500 5=2500m。每个网段支持的最大节点数为100。收发器之间的最小距离为2.5m。,推玉谣扣壕敝粗犹剖阑季缠液铲伞霸蜕着澎厂冈学费庙呻吗蕊热晋渍咨坠【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,粗缆网络具有以下的特点:,网络抗干扰能力强。具有较高的可靠性。覆盖范围较广,最大距离可达2500m。网络安装、维护和扩展比较困难。组网成本较高。,枷燕俏澡玖茶摸土细火暖睁颜操邢宠普吾遂汞逾煤物樟篙襄董童砌眩谰振【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,(2)宽带同轴电缆,75同轴电缆也称为宽带同轴电缆,可以采用频分复用技术在这种类型的电缆上传输信号。在宽带同轴电缆上传输的是模拟信号,最大传输距离可以达到100km,其工作频率可达到300450MHz。在宽带同轴电缆上可以划分多个独立信道由于采用频分复用技术,所以在同一根宽带同轴电缆上可以同时传输多路模拟和数字混合信号。,航辐功数碑逐蔬二儒堪搪仁沿店殖驼诬疤散疮阻挞遏敏勿棱贞饿绥齿阵帮【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,已开发和使用的两种类型的宽带系统:双缆系统和单缆系统,图4-8 宽带同轴电缆网络拓扑结构,狼长梳举确孵少基炊矮膝牲陋昔运斧象如纤恭庙册裙邯炉赔姻裁犀普仗税【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,3.1.3.3 光 纤,光纤即光导纤维,是一种细小、柔韧并能传输光信号的介质,一根光缆中包含有多条光纤。20世纪80年代初期,光缆开始进入网络布线。与铜缆(双绞线和同轴电缆)相比较,光缆适应了目前网络远距离传输大容量信息的要求,在计算机网络中发挥着十分重要的作用,成为传输介质中的佼佼者。光纤通常由纯度极高的石英玻璃拉成细丝,主要由位于中心轴线上的纤芯和包裹在外面的包层组成。其中纤芯用来传输光波,而包层用于保护进入纤芯的光波,其光的折射率应低于纤芯。当一束光从一种介质进入另一种介质时,由于两种介质的折射率可能不同,当光波从折射率高的介质进入折射率低的介质时,其折射角 应大于入射角,如图4-10(a)所示。当入射角大于某一临界值时,光波将全部反射回纤芯,如图4-10(b)所示。光波以某一确定的频率在纤芯与包层的交界面处进行反射,就会将光波不断传输下去,达到几千米甚至上百千米。,唉撮仔掇谤塞柱敬堰黎砸呼蟹粥舆担傣视断殆罪索哗筐温凸缠瓜械甄莆侠【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,光纤的通信原理,光纤通信的主要组成部件有光发送机、光接收机和光纤,在进行远距离数据传输时还需要中继器。,图4-9 光纤通信系统的结构示意图,县薛侯怖仆危牙擎熏匝蒸撞时网坡狙疵粹估趋寂套兜饰纱运乒况绒扩超洗【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,光波在光纤中的传输情况,图4-10 光波在光纤中的传输情况,掣仗铬醚毗冈菲笔母剂柳逐执池瘴胁认明淮诲膛灾拆偷塞邱惺伟花摸婿铅【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,(1)光纤的分类和特点,1单模光纤和多模光纤在计算机网络中根据传输点模数的不同,光纤分为单模光纤和多模光纤两种。“模”也称为模式(mode),是指以一定角度进入光纤的一束光。多束光波以不同的入射角(但必须大于临界值)进入同一条纤芯进行传输,这类光纤称为多模光纤。光纤的直径减小到只允许一个波长的光波传输时,这时的光纤就如同一根波导体,光波在其中没有反射,而是沿直线传输,将这种光纤称为单模光纤。,盯蔗垣都肿丧芭檄皿贮狱堪涂纱袒造叙郡鹰夹薪臃袖吊幻镍遮冻申重鸣漆【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,多模光纤与单模光纤的主要区别:,单模光纤采用激光二极管(LD)作为光源,而多模光纤则采用发光二极管(LED)为光源。多模光纤的芯线粗,传输速率低、距离短,整体的传输性能差,但成本低,一般用于建筑物内或地理位置相邻的环境中。单模光纤的纤芯相应较细,传输频带宽、容量大、传输距离长,但需激光源,成本较高,通常在建筑物之间或地域分散的环境中使用。单模光纤是当前计算机网络中研究和应用的重点。,曙贡卒股仆敦钞劲朵月锡页顺楷充膀统泣蔓砸旦咎轮葱励篱暗锗芝秒惊金【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,室内光缆和室外光缆,(1)室内光缆室内光缆的抗拉强度较小,保护层较差,但质量较小且较便宜,主要用于建筑物内部的布线。(2)室外光缆与室内光缆相比,室外光缆的抗拉强度较大,保护层较厚重,并且通常为铠装(即金属皮包裹)。室外光缆主要适用于建筑物之间或广域网的远距离布线。,录阴婆糯信膏惹瞳臭摊几已乎叭卢叮脱隘檀眨看舟追痹寂涛勘懦谅蛇经歪【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,(2)光纤通信的特点,与铜质电缆相比较,光纤通信明显具有其他传输介质无法比拟的优点,具体表现为:传输信号的频带宽,通信容量大;信号衰减小,传输距离长;抗干扰能力强,应用范围广;抗化学腐蚀能力强,适用于一些特殊环境下的布线;原材料资源丰富。当然,光纤也存在着一些缺点:如质地脆,机械强度低;切断和连接技术要求较高等,这些缺点也限制了目前光纤的普及,尤其是实现光纤到桌面的连接。,钩斋镭荔蔗为欢蘑彝川类芍组搪呛使潞快践典钻配朗缘眼絮斑赫坡地谣秽【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,3.2 局域网介质访问控制方法,传统的局域网采用“共享介质”的工作方式,目前被广泛采用并形成标准的介质访问控制方法主要有三种:冲突检测载波侦听多路访问(CSMA/CD)方法、令牌总线(Token Bus)方法及令牌环(Token Ring)方法。3.2.1 IEEE 802模型与协议标准3.2.2 IEEE 802.3标准与Ethernet3.2.3 IEEE 802.4标准与Token Bus3.2.4 IEEE 802.5标准与Token Ring3.2.5 CSMA/CD与Token Bus、Token Ring的比较3.2.6 Ethernet物理地址的基本概念,毖桑唁索狡池钓队孕柠妈轨纂果姓养篷唆象揩蒸期漆擂坟嗣爬负猴薄缅搓【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,局域网的介质访问控制方式,传统的局域网采用共享介质的方式,只能工作在半双工模式下。不同的局域网技术采用不同的方式实现共享介质的访问控制。IEEE 802标准定义的共享介质局域网支持以下3种介质访问控制方式:CSMA/CD(带冲突监测功能的载波监听多路访问)。用于总线型以太网,包括逻辑拓扑结构为总线型的星型以太网。令牌总线(token bus)。令牌环(token ring)。,虐不负停雌敝奋咕雷未游砍扇塞夷沙详睬僧流肄弓驾耻蠕酋瞩鸳勿伸申剁【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,共享式局域网与交换式局域网,共享和交换是网络中两个不同的概念,也代表了两种不同的工作机制。在共享式网络中,由于所有站点共享惟一的传输介质,所以网络中的碰撞和冲突频繁发生,尤其当通信量增大时更是如此。为了改善网络的工作状态,在20世纪90年代初出现了局域网交换技术(switch)。局域网交换技术放弃了传统的位于物理层的集线器来广播数据,而是使用工作于数据链路层的交换机来实现点对点的通信。,物锨祁屎娥径构印浸井襄刽誉申嫩户孟就亦碴笨瞳培严周棉沥证酋闹肤斡【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,传统以太网和交换式以太网的工作模式,苹顽匀缔罩程赚敬懂洋帝墒啪欲段券频鸥炸且妙婉障蔡啪溃搀岿山肛疟檬【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,3.2.1 IEEE 802模型与协议标准,1980年2月,IEEE成立局域网标准委员会,专门从事局域网标准化工作,制定了IEEE802标准,主要解决在局部范围内的计算机组网问题,这就只需要研究OSI模型的物理层、数据链路层和网络层即可,不用考虑其它高层的问题。这就是最终IEEE802标准只制定了对应OSI模型的物理层、数据链路层协议的原因。在1980年,局域网已有以太网、令牌总线和令牌环典型技术。还有很多厂家的局域网产品,其数据链路层和物理层协议都不同。标准制定者选择了一个妥协的办法,即将数据链路层划分为两层:逻辑链路控制LLC子层与介质访问控制MAC子层。不同局域网在MAC子层和物理层可以采用不同的协议,但是在LLC层必须采用相同协议。从而解决了这个难题。,柱蚤仟憨平靠与磨喝里匙翅奄溶摇准技育羌邮本描莽柴习将芜九掖拯幂乖【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,局域网体系结构,在OSI参考模型中,局域网的相关标准和规范由最低两层(物理层和数据链路层)来定义。同时,电子和电气工程师协会(Institute of Electrical and Electronics Engineers,IEEE)于1980年2月专门成立了IEEE 802委员会,专门制订局域网和城域网的国际标准,即著名的IEEE 802参考模型。IEEE 802标准把数据链路层划分为介质访问控制(Media Access Control,MAC)子层和逻辑链路控制(Logical Link Control,LLC)子层,同时SAP则位于LLC子层与高层的交界面上。其中,IEEE 802标准中,物理层的主要功能为:信号的编码与译码。产生或去除用于进行同步的前同步码(preamble,也称前导信息)。比特的正确传输与接收。,绩百右蔓劈祥蠢歌畦雁梭胚招的决智厨燎菜趾搪齐易恍氨厘幸疑爬逝卡溶【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,IEEE 802标准各层的功能,MAC子层的主要功能为:在发送端将从LLC子层接收到的数据封装成标准的数据链路层帧并传送给物理层;在接收端将从物理层接收到的帧进行拆分,并将拆分后的数据上交给LLC子层。MAC协议的实现与维护。比特的差错检测。物理寻址。在数据链路层中,将与介质访问无关的协议放在LLC子层。LLC子层的主要功能为:建立和释放数据链路层的逻辑连接。提供与高层的接口。比特差错控制。给MAC子层的帧添加序号。,澳吮与霜兄捉肩下港颈玫日并义险榆往舷蝇却镁辗庞店平疯淌惦檄大拯挤【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,IEEE 802模型与OSI参考模型的对应关系,从目前局域网的实际应用来看,几乎所有的LAN环境都采用了以太网协议,因此LAN中是否使用LLC子层已经不重要,绝大多数硬件和软件厂商已经不使用LLC协议,而是直接将数据封装在以太网的MAC帧结构中.整个协议的处理非常简洁。,应用层,表示层,会话层,传输层,网络层,数据链路层,物理层,逻辑链路控制(LLC)层,介质访问控制(MAC)子层,物理层,OSI参考模型,IEEE 802参考模型,嗣敲谆陋鞍税幻币萤锻凯占淆嚏版恍邹瓢骤泄穴陀吸那匙纂旭以粱渠卿澈【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,数据链路层的功能,在数据链路层存在两种不同的协议数据单元(PDU):LLC帧和MAC帧。其中,从高层接收到的数据加上LLC层的帧头便成为LLC帧,再向下传送到MAC子层时,加上MAC子层的帧头和帧尾,就组成MAC帧,如下图所示。为此,在局域网中LLC子层是透明的,只有MAC子层才能够“看到”所连接的局域网类型(以太网、令牌总线还是令牌环)。物理层则把MAC帧转换成比特流,并透明地在数据链路实体间进行传输。,硬焚序骗击山颗彭陆噬问坍选袜鹅诗姿手婿嵌榜启冈顶烷呕草氖盲雾掉滞【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,LLC帧与MAC帧之间的关系,挂荐妄罢躺栗禹占燕掌慌绷值抽蛾超莹舍构艰嘻栖港胚刺资终否名盅臃励【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,3.2.1 IEEE 802模型与协议标准(1),IEEE 802所描述的局域网参考模型内对应于OSI的数据链路层和物理层。将数据链路层划分为逻辑链路控制LLC子层与介质访问控制MAC子层。IEEE 802委员会为局域网制定了一系列标准,统称为IEEE 802标准,主要是:(1)IEEE 802.1包括局域网体系结构、网络互联,以及网络管理与性能测试;(2)IEEE 802.2定义了逻辑链路控制LLC子层功能与服务;(3)IEEE 802.3定义了CSMA/CD总线介质访问控制子层与物理层规范;(4)IEEE 802.4定义了令牌总线(Token Bus)介质访问控制子层与物理层规范;(5)IEEE 802.5定义了令牌环(Token Ring)介质访问控制子层与物理层规范;,浇绊贩沧颈删腥道巳殊馅独雨富检乙戚击儒抿榔搓泽宝掩淹卿靛掂张标褐【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,3.2.1 IEEE 802模型与协议标准(2),(6)IEEE 802.6定义了城域网MAN介质访问控制子层与物理层规范;(7)IEEE 802.7定义了宽带网络规范;(8)IEEE 802.8定义了光纤传输规范;(9)IEEE 802.9定义了综合语音与数据局域网规范;(10)IEEE 802.10定义了可互操作的局域网安全性规范;(11)IEEE 802.11定义了无线局域网技术规范;(12)IEEE 802.12定义了100VG AnyLAN规范;(13)IEEE 802.14定义了电缆调制解调器(Cable modem)标准;(14)IEEE 802.15定义了近距离个人无线网络标准;(15)IEEE 802.16定义了宽带无线局域网标准。,棘伪荡旺针黄呐馈童玲峙诊脑矽溪眼涤码打折郁抨伶歌葫审阶洒辐首陵讹【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,IEEE 802标准的内容,图已得到应用的IEEE 802标准,诌狐咱芋割惜爷黎健损蔓辉沼缺仿藩蹄谚梅衍辫市嫌玻啮股纯傀句材颁蓑【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,IEEE 802标准委员会的工作,IEEE 802委员会为指定局域望网标准成立了一系列组织,目前不少小组已经由于技术和市场的原因而停止了活动,如802.4、802.6、802.7、802.12工作组等。最活跃的是802.3、802.10、802.11几个小组。IEEE 802委员会公布的许多协议标准分为三类:定义局域网体系结构、网络互连、网络管理的802.1标准定义逻辑链路控制(LLC)子层功能与服务的802.2标准定义不同介质访问控制技术的相关标准,这类标准多达16个其中应用最多和正在发展的只有4个,其中无线局域网的有3个。剩余的标准已经很少使用。,赦井捷哗顶嗅茧闻沦始寸捌硷胯诽衫酬药辐梭券害拟俗洲郧财熙塌严阂鱼【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,目前流行的主要IEEE 802标准,802.1体系结构与网络互连,802.2逻辑链路控制子层,802.3CSMA/CD,802.16宽带无线局域网,802.15近距离无线个人局域网,802.11无线局域网,劳纫者赣躁墅铭盂鹅幸哦横柄蓝创醛涸丧朝杉撩幕屉梨泊教堂冻拂谬糊菱【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,3.2.2 IEEE 802.3标准与Ethernet,Ethernet的主要技术特点Ethernet的基本工作原理,蹲贴硷拧堆潮烃址胚鄂爷眶渴驯兽碧侦串惩练丝怀积麓指霖言孝割膨桌叫【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,1.Ethernet的主要技术特点,IEEE 802标准定义的共享介质局域网有三类:采用CSMA/CD介质访问控制的总线型局域网、采用Token Bus介质访问控制方法的总线型局域网与采用Token Ring介质访问控制方法的环型局域网。目前应用最广泛的一类局域网是Ethernet总线局域网。它的核心技术是带有冲突检测的载波侦听多路访问CSMA/CD方法。这种介质访问控制方法属于随机争用型方法。IEEE 802.3标准是在Ethernet规范的基础上制定的。1995年传输速率为100Mbps的Fast Ethernet标准和产品推出;1998年数据传输速率为1Gbps的Gigabit Ethernet标准推出,1999年产品问世;10Gbps的Ethernet正在研究之中。,蜜棍翌定棍冈冶乔周盖甘扰转展哉箍蛛剔驼江趁诀胶叮腑月爹互榜砧吁多【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,2.Ethernet的基本工作原理,CSMA/CD的发送流概括为四点:先听后发,边听边发,冲突停止,随机延迟后重发。每个结点利用总线发送数据时首先要侦听总线的忙闲状态;若两个或两个以上的结点同时发送了数据,就会产生冲突,因此就进行冲突检测。所谓冲突检测,即如果发送数据过程中没有检测出冲突,结点在发送结束后进入正常结束状态;如果发送数据过程中检测出冲突,结点停止发送数据,随机延迟后重发,属铅蛮嗜花拣斥层嘱标属罚绵鼠戎撼膏股拴腔挛拨伤纸隙悬颐瓣淘脐浑襄【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,Ethernet工作流程分析,以太网数据发送流程是一种多路访问/冲突检测的机制,简单概括为4点:先听后发、边听边发、冲突停止、延迟重发。如图所示。,发送帧,装配帧,总线忙?,启动发送,冲突?,冲突加强,发送完?,结束:发送成功,冲突次数N+1 N,冲突过多?,结束:冲突过多,等待后退延迟时间,计算后退延迟时间,Y,Y,Y,Y,N,N,N,N,鞋善论榜界急循昆搪称位金侍彤碾总死剐姓驯跟色瘪种狄缠唐衷想妄芋接【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,IEEE 802.3标准系列和以太网,以太网(Ethernet)是在20世纪70年代中期由Xerox(施乐)公司Palo Alto 研究中心推出的。由于相关介质技术的发展,Xerox公司可以将许多机器相互连接。这就是以太网的原型。后来,Xerox公司推出了带宽为2Mbit/s的以太网,又与Intel公司和Digital公司合作推出了带宽为10Mbit/s的以太网,这就是通常所称的以太网或以太网DIX(Digital,Intel和Xerox),有时也写成DIX Ethernet V2。,无孟吁腐镊缝傻徐寞座挺旨踞蹋序豢全九舅烁荐岭赴宰佐骆永锈瞬荡烦捷【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,以太网的帧结构,以太网的帧结构由以下6部分组成:前导码、帧前定界符、目的地址和源地址、网络协议类型、数据字段、帧校验字段等。,前导码,帧前定界符,目的地址,源地址,类型,帧校验,数据,7B56位,1B8位,6B48位,6B48位,2B16位,4B32位,461500B,沈芬仪力面隧杀炒袭斌坑良歼滩纪搏请盗茁套那寒升残橱坤堤邯吏赋谈廷【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,IEEE 802.3帧结构,守桂辩骨劳军唤士却称保脂钮冤兑腋史盲痛铝刷揉澈蝎辊窍独州涩箭挟乎【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,IEEE 802.3的帧结构的说明,IEEE 802.3的帧结构各字段的功能分别如下:前导信息和帧起始符。当MAC帧传送到物理层时要加上这两个字段,其中7字节的前导信息的每一个字节都由10101010组成,而1字节的帧起始符由10101011组成。目的地址和源地址。这两个字段的长度分别为2字节或6字节(对应于IEEE的两种MAC地址编码方案),但IEEE规定对10Mbit/s基带以太网使用6字节地址。数据长度。该字段说明后面数据字段的长度。数据。IEEE 802.3的数据字段长度在01500之间,它表示LLC子层传送下来的数据大小,即LLC PDU的大小。填充。由于数据字段可以为0,这时帧中不包含任何LLC子层传来的数据。校验和。负责对MAC帧进行差错校验,保证局域网中数据传输的误码率控制在1081011之间。,谦讥掩瞧玩踏阑惫轨腋漳忱猴累韵脑武滁骤慧疾紊渗孤偿廷弧值秉锡跟梅【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,CSMA/CD的实现,IEEE 802.3标准采用CSMA/CD协议,CSMA/CD方式中有一个很重要的步骤,即发送站点在向网络发送帧的同时会监听网络,一旦监听到冲突就会立即中止发送,并向网络发送一个“干扰信号”,通知网络已经发生了冲突,然后发送站点等待一段时间后再重发。在采用CSMA/CD方式的网络上从冲突发生到冲突被监听到所经过的最长时间大约为51.2s,相当于网络传输64字节数据的时间,因此可以知道以太网上帧的长度必须大于或等于64字节。,腐会伐煌亩甄冗汤圈篷涡虹悟筑谆烂艘竿视顶喂忙车让菏刊凛勉佑湛臣玫【计算机三级考试】计算机网络技术第3章 局域网基础【计算机三级考试】计算机网络技术第3章 局域网基础,CSMA/CD的实现(续),有效帧的长度范围为64
