    课件综合布线系统NXPowerLite.ppt

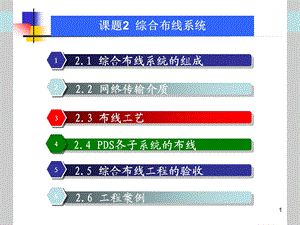

    1,课题2 综合布线系统,1,趋尔酗赢沮巢墒引匪艾揽凝献吉兼秘淘乖萌掇席拂漏钻咆拟危哺腊返碾掩(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),2,【知识点】综合布线系统的组成;网络传输介质;布线工艺;综合布线的测试和验收鉴定。【能力目标】1了解综合布线系统的有关标准;2了解综合布线系统的设计方法;3熟悉网络传输介质的结构、特点和标识方法。,课题2 综合布线系统,轰豪卉蚊贾矫竹秃暖志驳廊驻伟淬袁尼设哨映伏镍骡跺赚膝将昆拣焦淤冠(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),3,2.1 综合布线系统的组成,综合布线系统是一套用于建筑物或建筑群内的传输网络,它将语音、图像、数据等设备彼此相连,也能使上述设备与外部通信网络连接。综合布线系统设计应具有开放性、灵活性和扩展性,并对其服务的设备有一定的独立性。工程项目中综合布线系统设计的产品类别及链路、信道等级确定,应按建筑物的功能、应用网络、业务终端类型、业务的需求及发展、性能价格、现场安装条件等因素综合考虑。,佳檀赫基肥轴保榔彪顾边嚎芍佬箱谣脓缸聂淋狂绊螺葵绵加庞卉浩柒店锻(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),4,2.1.1 美国标准的综合布线系统的组成 在美国标准商业建筑电信布线标准和我国标准建筑与建筑群综合布线系统工程设计规范中,把综合布线划分为六个部分,即工作区子系统、水平(配线)子系统、干线(垂直)子系统、设备间子系统、管理子系统和建筑群子系统,其结构如图2.1所示。从图中可以看出,这六个部分中的每一部分都相对独立,可以单独设计,单独施工。更改其中一个子系统时,均不会影响其他子系统。,2.1 综合布线系统的组成,蚀押更慎虹椽涛旨遥服振锨蛔码很假亡汗阴蘑民献谆筋鹰狂栏遂郎宗娘邵(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),5,图2.1 综合布线系统的组成,2.1 综合布线系统的组成,裂倦糕咙陌莽泊例观远雇肺雇讶则眠赴低照瘸热礁挖偷剥栗杖葵紧棋尧厕(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),6,1工作区子系统一个独立的需要设置终端设备的区域宜划分为一个工作区。工作区子系统的范围应从通信引出端(信息插座)开始到终端设备的接线处为止,它由终端设备连接到信息插座(TO)的连线(或软线)组成,如图2.2所示,包括装配软线、连接器和连接所需的扩展软线等,但不包括终端设备。2水平子系统 水平子系统是由工作区的信息插座及到楼层配线间的线缆组成,如图2.3所示。通常线缆一端接在信息插座上,另一端接在配线架上。线缆一般为电缆或光缆,长度规定为90 m;信息插座可以是8针(脚)模块化插座,也可以是由电缆(如RJ45)和光纤插座(如ST、SC、LC)组成的多媒体插座。,2.1 综合布线系统的组成,曙姻产贬般软跌哇哇厉仑碗尾单尊截距泅皖鼎咒拥献亚爹状犬法厂刁小双(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),7,图2.2 工作区示意图,2.1 综合布线系统的组成,兢了绢银侣宙搜撞惧鹰袁椎孟朽嘶国彪诣得部拨胃端孔铲末摧范驳竹俺共(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),8,图2.3 水平子系统示意图,2.1 综合布线系统的组成,储迢识昌手醉炬玻捶孺委雅擒眺看襟兄弹屯责佑酪柿揖儿丸切历犊饥沫翘(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),9,3干线子系统干线子系统又称垂直干线子系统,它由设备间和楼层配线间的连接线缆组成,是建筑物综合布线系统的主干部分。线缆一般为大对数双绞线电缆或多芯光缆,两端分别端接在设备间和楼层配线间的配线架上,如图2.4所示。干线子系统的线缆常常设在电缆竖井内或上升管路内。干线电缆长度为90 m,多模光纤长度为2000 m,单模光纤长度为3000 m。水平子系统与干线子系统的区别在于:水平子系统通常处在同一层;干线子系统通常位于垂直的弱电间,并采用大对数双绞线电缆或多芯光缆,而水平子系统多为4对双绞电缆或两芯光缆。这些双绞电缆能支持大多数终端设备。在需要较高宽带应用时,水平子系统也可以采用“光纤到桌面”的方案。,2.1 综合布线系统的组成,公彪酋惠艰叶途谭纹翁轮痪恫灼饿借助徽姬坦湿令刹葛权宫粳班墟汕择们(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),10,图2.4 干线子系统示意图,2.1 综合布线系统的组成,俩婚卑浙市忻堤庶之楔蚀款仲椭辆倦龋吭运惺涤硫架坡策麻鼻畏趟猩滥幻(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),11,当水平工作面积较大时,需要在这个区域设置二级交接间。这时干线线缆、水平线缆连接方式将有所变化。一种情况是干线线缆端接在楼层配线架上,水平线缆一端连接在楼层配线间的配线架上;另一种情况是干线线缆直接接到二级交接间的配线架上,这时的水平线缆一端接在二级交接间的配线架上,另一端接在信息插座上。点对点端接是最简单、最直接的配线方法,电信间的每根干线电缆直接从设备间延伸到指定的楼层电信间。,2.1 综合布线系统的组成,怠为倡残寄斋我目才瞄邑纬寒阉膳扮酣叹铀蝴蛆吝螺帽招兢有恼褐轩痕峪(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),12,4设备间子系统 设备间是在每一栋大楼内的适当位置放置综合布线线缆和相关连接硬件及其应用系统设备的场所,是设置电信设备、计算机网络设备和建筑物配线设备,进行网络管理的场所。设备间子系统由设备间的线缆、连接器和有关的支撑硬件组成,其作用是采用跳线或接插线把应用系统的主设备连接起来,如计算机网络交换机的端口用接插线连接到配线架上。,2.1 综合布线系统的组成,静亦谐临匆拂旦誊枢沫褒诣漂簿煽厅惭蓟响剧碴悦钾腊巡回寸阅缉催淡朱(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),13,5管理子系统 管理子系统处在配线间及设备间的配线区域,它由配线间的交叉连线和互接连线以及标识符等组成,应对工作区、电信间、设备间、进线间的配线设备、缆线、信息插座模块等设施按一定的模式进行标识和记录。交叉连线和互接连线为连接各个子系统提供了手段,并且通过交连和互连等方式将通信线路定位或重新定位在建筑物的不同部分,从而管理通信线路。它相当于电话系统中机房配线架(柜)、楼层配线箱或电话分线盒部分。管理子系统如图2.5所示。,2.1 综合布线系统的组成,械臆鲜羊奸卜残笼王率爆医蛆肘蒜洒鞋奴碗科饺焕酸柬尸斩室吴驹别庐囤(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),14,图2.5 管理子系统示意图,2.1 综合布线系统的组成,动砾挚郭魔驰岩肾莎敝文杭攫尾斡粘哼芬好依印藤廉翌袁缚簇谊蝇谦痞俘(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),15,6建筑群子系统 建筑群由两个或两个以上的建筑物组成,这些建筑物之间彼此要进行信息交流,就需要信息传输通道。建筑群子系统由连接各建筑物的线缆组成,它将一个建筑物中的线缆延伸到建筑群的另外一些建筑物中的通信设备和装置上。建筑群子系统提供楼群之间通信所需的硬件设施,其中包括电缆、光缆以及防止电缆上的脉冲电压进入建筑物的电气保护装置等。,2.1 综合布线系统的组成,掉颈姜使汇绥蔬业左很稼尺星森湘晤绣掠吾妙蔓芭营炊郝弟嫌室香绝卵抡(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),16,2.1.2 我国标准的综合布线系统的组成我国建设部于2007年4月批准了综合布线系统工程设计规范(GB/T 503112007)和综合布线系统工程施工和验收规范(GB/T 503122007)。新规范明确规定综合布线系统分为三个布线子系统,其结构如图2.6所示。工作区布线为非永久性部分,在工程设计和施工中一般不被列在内,所以不包括在综合布线系统工程中。,2.1 综合布线系统的组成,阵狰防陆潦堵倾吴磺疑拳被铲挺颊菌锰立侗兵燥妨窘诈锗丧嗓诸艳夜桥罪(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),17,图2.6 综合布线系统结构,2.1 综合布线系统的组成,车椰虹努岿拈蔗澡稗窜湛继嫩兑奸窖芽函令殉笛殊谋影酮葫郝骤郧溶啤汹(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),18,1建筑群子系统 从建筑群配线架(CD)到各建筑物配线架(BD)的布线属于建筑群主干布线子系统。该子系统应由连接多个建筑物之间的主干电缆和光缆、建筑群配线设备(CD)及设备缆线和跳线组成,如图2.7所示。,2.1 综合布线系统的组成,取遮黎讲绪们寿绽汀系呐瓜鞠工赋僧胎承够妄围绰矣淳潞诱关车问棍偶周(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),19,图2.7 建筑群主干布线子系统,2.1 综合布线系统的组成,涣粟纳程弘潦呼娠况迄沪袁烛挽表挛聪惭严希肥簧缔煮星炮蹋蕉林兽嘶捞(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),20,2干线子系统 从建筑物配线架(BD)到各楼层配线架(FD)的布线属于建筑物主干布线子系统。该子系统应由设备间至电信间的干线电缆和光缆、安装在设备间的建筑物配线设备(BD)及设备缆线和跳线组成,如图2.8所示。建筑物干线电缆、光缆应直接端接到有关的楼层配线架,中间不应有转接点或接头。,2.1 综合布线系统的组成,禁介蝎遵从务挝谆则棕伙唯讹澈旬锦帮巢急层累谋和蛮锹皖浑缎父三颁颤(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),21,图2.8 建筑物主干布线子系统,2.1 综合布线系统的组成,蛤样离租谢皋阶厌刊饰佬堑首爪屁蒜埔峙裳澎劲阿茄钝柳闰弊柒痕活绪跺(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),22,3配线子系统 从楼层配线架到各信息插座的布线属于配线子系统,配线子系统信道的最大长度不应大于100 m。该子系统应由工作区的信息插座模块、信息插座模块至电信间配线设备(FD)的配线电缆和光缆、电信间的配线设备及设备缆线和跳线等组成。配线电缆、配线光缆一般直接连接到信息插座。必要时,楼层配线架和每个信息插座之间允许有一个集合点(CP)。进入与接出转接点的电缆线对或光纤应点对点连接,以保持对应关系。集合点处的所有电缆、光缆应作为机械终端。集合点处只包括无源连接硬件,应用设备不应在这里连接。用电缆进行转接时,所用的电缆应注意是否符合对称电缆的附加串扰要求。,2.1 综合布线系统的组成,切稠仁彬闰磁米犬缆奢骂数只储逛兹鸭俩缆褒渔翰虏糕篆朗灰鸿耀铱饯甚(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),23,集合点处宜为永久性的连接,不应做配线用。对于包括多个工作区的较大区域,且工作区划分有可能调整时,允许在较大区域的适当位置设置非永久性连接的集合点。这种集合点最多可以为12个工作区配线,如图2.9所示。,图2.9 开放式办公室水平子系统综合布线方案,2.1 综合布线系统的组成,亦挪涤庭睫捂峭拈睬癌荚犊编菇尼署沉茧桑铺缆篡窝放迁忽霸强牡堤蝗呸(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),24,4工作区布线 工作区布线是用接插线把终端设备连接到工作区的信息插座上。一个独立的需要设置终端设备(TE)的区域宜划分为一个工作区。工作区应由配线子系统的信息插座模块(TO)延伸到终端设备处的连接缆线及适配器组成。工作区设备缆线、电信间配线设备的调线和设备缆线之和不应大于10 m;当大于10 m时,水平缆线长度(90 m)应适当减少。工作区布线随着应用系统终端设备的改变而改变,因此它是非永久性的。工作区电缆、光缆的长度及其传输特性应有一定的要求。若不符合要求,将影响系统的传输性能。,2.1 综合布线系统的组成,昨啥跺丹艺所劣埔民躺伶颜妄蝗萤洱兴绅寅蛤侄菜肄狱授质太垢敞帽零惰(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),25,目前,综合布线使用的线缆主要有电缆和光缆两类。电缆有双绞线电缆和同轴电缆。双绞线电缆又分为非屏蔽双绞线(UTP)电缆和屏蔽双绞线(STP)电缆。光纤主要有62.5/125 m多模光纤、50/125 m多模光纤和8.3/125 m单模光纤三种。,2.2 网络传输介质,酷叠凿视绅贸四拴淳喂靛衡鼓坞楼栏步脖鹏铲稚序桑其颗抄蒸蛇郎我烛藏(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),26,2.2.1 双绞线电缆 双绞线电缆由多对双绞线外包缠护套构成,其护套称为电缆护套。电缆护套可以保护双绞线免遭机械损伤和其他有害物体的损坏。与其他绝缘体一样,电缆护套也能提高电缆的物理性能和电气性能。在某些情况下,还可以在电缆的护套外再加一层外护套形成保护铠装(皮)。在综合布线中使用的每一根电缆,其导线都是经过退火处理的。退火处理能改善它的机械性能,使它在特定环境中能减少扭曲和振动应力。,2.2 网络传输介质,炼的佳频喉尖郧渤啸卡只急是为从砖镜燎硬荔疡蝇区汀局迢慢券怔条翁翠(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),27,1双绞线电缆的构成 双绞线(Twisted Pair,TP)是一种综合布线工程中最常用的传输介质。对绞线是两根铜芯导线,其直径一般为0.40.65 mm,常用的是0.5 mm。它们各自包在彩色绝缘层内,按照规定的绞距互相扭绞成一对对绞线。双绞线的缠绕密度、扭绞方向及绝缘材料直接影响它的特性阻抗、衰减和近端串扰。扭绞的目的是使对外的电磁辐射和遭受外部的电磁干扰减少到最小。对绞线按其电气特性的不同进行分级或分类。根据我国通信行业标准数字通信用对绞星绞对称电缆和大楼通信综合布线系统的规定,国内只生产特性阻抗为100 和150 的两种规格的产品,不生产120 的产品。,2.2 网络传输介质,汛解宗慧梢韩勘擎淑驮楔赡呛铭醚疵伟慌扦变邯基绦午军埂驼早躯粹堵惮(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),28,(1)非屏蔽双绞线电缆 非屏蔽双绞线电缆由多对双绞线外包缠一层绝缘塑料护套构成。4对非屏蔽双绞线电缆(UTP)如图2.10所示。非屏蔽缆线每对线采用不同的绞距,并结合滤波与对称性等技术,经由精确的生产工艺制成。其中,橙色对和绿色对通常用于发送和接收数据,绞合度较高;蓝色对次之;而棕色对一般用于进行检验,绞合度较低。如果双绞线的绞合密度不符合技术要求的话,将会引起电缆阻抗不匹配,导致较为严重的近端串扰,从而使传输距离变短,传输速率降低。由于它具有质量轻、体积小、弹性好和价格适宜等特点,所以使用较多,甚至在传输较高速数据的链路上也有采用。,2.2 网络传输介质,栗径哟弟獭恒厢施逆窍华沙涸休湛器织蓬队爷奄讳怀瞩饥啡屋呀喊掷肯伺(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),29,图2.1 0UTP结构,2.2 网络传输介质,铝诬殿拯由梳婿驭泅谨淡督级讫埔卫怎葫辆屯炒爬桩昧忽拖堕嚎匪槛胡缆(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),30,(2)屏蔽双绞线电缆 与非屏蔽双绞线电缆相比,屏蔽双绞线电缆只不过在绝缘层内增加了金属屏蔽层。按增加的金属屏蔽层数量和绕包的方式,它又分为铝箔屏蔽双绞线电缆(FTP)、铝箔/金属网双层屏蔽双绞线电缆(SFTP)和独立双层屏蔽双绞线电缆(STP)三种,如图2.11至图2.13所示。本书中将这三种电缆统称为屏蔽双绞线电缆(STP)。由图2.11图2.13可以看出,非屏蔽双绞线电缆和屏蔽双绞线电缆都有一根用于撕开电缆保护套的撕剥线。屏蔽双绞线电缆在铝箔屏蔽层和内层聚酯包皮之间还有一根漏电线,把它连接到接地装置上,可泄放金属屏蔽层的电荷,解除线对间的干扰。屏蔽双绞线电缆外面包有较厚的屏蔽层,所以它具有抗干扰能力强、保密性好、不易被窃听等优点。,2.2 网络传输介质,士西甥群厄养琼桨偷娃虾樊声威钻脯铣兽孔碳煌郊钥湍疮伐歌瞧弟衡管豪(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),31,图2.11 FTP结构,图2.12 SFTP结构,图2.13 STP结构,2.2 网络传输介质,输蹬颠席氖窘阵缚该茵砂预然溺肌厕羹沙妨顾郡抨炕潞历抿紊讼些向叮研(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),32,2双绞线电缆的标识 对于通常使用的双绞线电缆,每隔2英尺有一段文字。不同生产厂商的产品标记可能不一样,但一般包括以下一些信息:(1)双绞线电缆的类型;(2)NEC/UL防火测试和级别;(3)CSA防火测试;(4)长度标志;(5)生产日期;(6)双绞线电缆的生产商和产品号码。,2.2 网络传输介质,俱锄梗打登沦涩衫逊矫某娱划开泼宦罚泪沸蹦雄吐知意率摈释装锌施桑荤(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),33,由于双绞线标记没有统一的标准,因此并不是所有的双绞线电缆都会有相同的标记。如VCOM SYSTEMS CABLE E438134 1400 24AWG(UL)PCC FT4 VERIFIED、ETL、CAT5、01000FT,其主要含义如下:(1)VCOM:公司名称。(2)24:表示线芯是24号(常见的有22、24、26三种规格)。(3)AWG:表示美国线规标准。(4)UL:表示通过认证。(5)CMR/MPR:表示安全级别。(6)FT4:表示4对线。(7)CAT5:表示5类线。,2.2 网络传输介质,传蕾铁犊耕鹏乱谐会森侥虽案荫样挽烬桂坦淄讳蹄斋碳奶宣景梨玲翘尘煤(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),34,2.2.2 同轴电缆 同轴电缆是计算机网络布线中较早使用的一种传输介质,目前还有一些小型的网络仍在使用同轴电缆。通常,同轴电缆用于视频领域较多,在数据电缆传输方面应用较少。1同轴电缆的结构同轴电缆由中心导体(金属线)、绝缘材料层、金属网状织物构成的屏蔽层和外部的绝缘护套组成,其结构如图2.14所示。其中中心导体主要用于传导电流,金属屏蔽层用于接地。同轴电缆的中心导体与屏蔽层恰好可构成电流的回路,因此,在制作同轴电缆的接头时,千万不能使屏蔽层的任何部分与中心导体接触,以免造成短路。,2.2 网络传输介质,规莆畸茫睡役庶霄胖侥店怜葡愧擞利顾贸频滓株旱检程舆匝知凳计噪磐蒋(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),35,图2.14 同轴电缆的结构1,2中央铜芯;3塑料绝缘层;4金属屏蔽层;5外包皮,2.2 网络传输介质,汪看秘究脐缆拇谚历储弱篆激盈淮靶莲蒙荔志假詹岁摘瓢控娇硼痈铀坛懊(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),36,2同轴电缆的分类 目前广泛使用的同轴电缆有两种:一种是50 电缆,用于数字传输。由于这种电缆多用于基带传输,因此也叫做基带同轴电缆。另一种是75 电缆,用于模拟传输,也叫做宽带同轴电缆。(1)基带同轴电缆 基带同轴电缆易于连接,数据信号可以直接加载到电缆上,阻抗特性均匀,电磁干扰屏蔽性好,误码率低,适用于各种局域网络,速率最高为10 Mbit/s。按同轴电缆的直径大小,基带同轴电缆一般可分为细同轴电缆(简称为细缆或10 Base-2)和粗同轴电缆(简称为粗缆或10 Base-5)两种。目前计算机网络中常使用细缆。,2.2 网络传输介质,硝云倘接组挞猪劣搓黔亚东戚疟紫全谱离矣凯扬扔梢莹忻诀弱琶挽穴影铺(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),37,粗同轴电缆直径约为12.7 mm,铜芯比细芯粗,也比较硬,其外表为黄色。IEEE把粗缆称为10 Base5,其中“10”代表最高的数据传输速率为10 Mbit/s,“Base”代表传输方式是基带传输,“5”代表最长可以达到500 m。对于同轴电缆而言,铜芯越粗,数据的传输距离就越远,因此粗缆常作为网络的主干网络线,适用于比较大型的网络,标准距离长,可靠性高。但粗同轴电缆网络必须安装收发器,安装难度大,因此总体造价高。,2.2 网络传输介质,肛聊垒手刻箕雄盲嗡沮夺泥堡抱探哼划饯承石剃怒窃片茧缴轩灰宠侥秦药(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),38,细同轴电缆直径比粗缆小(5 mm),因而它比粗缆轻便灵活,但它的数据传输距离较近。其外表通常是黑色,安装比较简单,造价低,但安装时要切断电缆,两头须装上BNC终端器,接在T形连接器两端,容易造成接触不良而影响整个网络。为了保持正确的电气特性,同轴电缆屏蔽层必须接地,同时两头要有BNC终端器来削弱信号的反射作用,否则网络将不能工作。,2.2 网络传输介质,杠踢凰崭洗阅赌诚瞒熙钻依鸯挚都偏陨整氧羊穴少摈俱损脏邀磁蚊形蜜澄(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),39,(2)宽带同轴电缆 通常,有线电视通过同轴电缆传输模拟信号的系统被称为宽带同轴电缆。“宽带”这个词来源于电话业,指比4 kHz宽的频带。然而,在计算机网络中,“宽带电缆”却指任何使用模拟信号进行传输的电话网络。宽带同轴电缆的传输特性要高于基带同轴电缆,但它需要附加信号处理设备,安装比较困难,适用于长途电话网、电缆电视系统和宽带计算机网络。通常的宽带同轴电缆是75 电缆,速率最高为20 Mbit/s,可以传输数据、语音和影像信号,传输距离可以达到几千米。此外,根据内、外导体间绝缘介质的处理方法不同,同轴电缆又可分为实芯同轴电缆、藕芯同轴电缆、物理发泡同轴电缆和竹节电缆等。,2.2 网络传输介质,伸洛连手臭蝉饭鉴粮士眶蝴荚诽沉慷鞍值螺赫房曲远感掺狈骤宠畔栗詹苗(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),40,2.2.3 光缆光纤通信是以光波为载频、光导纤维为传输介质的一种通信方式。与电缆传输相比,光纤具有传输信息量大、传输距离长、体积小、质量轻、抗干扰强等优点,尤其适合于传输距离长、数据容量大及要求防电磁干扰、防窃听的场合。1光纤的结构及特点 光纤是光导纤维的简称,它是用高纯度玻璃材料及管壁极薄的软纤维制成的新型传导材料。光纤剖面结构如图2.15所示。,2.2 网络传输介质,念英缉蚂砖揣伎博结莱籍焊渤他孤伞扬哩讲伏粮跪桑麓量品霞撩戚宅肯戚(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),41,图2.15 光纤剖面结构,2.2 网络传输介质,芦雇狱萎蒙违云去臀孽吓褂咖拟恭气寿垦淆纪迫土牌炉滨况总舀俞稠力尤(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),42,用护套将一根或多根已加包层的光纤包在一起就成了光缆。护套通常用塑料或其他材料制成,用于保护光纤和其他光缆部件免受损害。同时,为了保护光纤芯,在护套中一般应用填充物来加固光纤芯。采用光纤传送信号有频带宽、传输损耗小、传输距离远、数据传输速率高和误码率低等优点。,2.2 网络传输介质,绎拷蔼虹顶矫属剥让柿宿铡途瑟韵靶啪免鞍而绍网轿痢拴辅吭痛幽漆炉燕(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),43,2光纤的分类 按信号传送方式,光纤可分为单模光纤和多模光纤两种。(1)单模光纤 单模光纤相对于多模光纤来说纤芯很小,光纤只允许与光纤轴一致的光线通过,即只允许通过一个基模的光,这种只传输单一模式(Single Mode)的光的光纤称为单模光纤。此类光纤模间色散很小,传输频带宽,传输容量大,适用于远程通信。图2.16所示为单模光纤传播示意图。,2.2 网络传输介质,邦牙谰咨告苔寓使榆理基袋呛熊忍挛惜砸施敲磋肄燕或碳巷亭卡恬苇牧焰(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),44,图2.16 单模光纤传播示意图,2.2 网络传输介质,坏吼喘褥宝逃蔡钓佐跃售顽祟须酵议原聚朗巫塔嗅金案婉抵酪尺乱痘柬抡(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),45,(2)多模光纤 多模(Multi Mode)光纤直径较大,可以通过多种模式的光。多模光纤的模间色散较大,限制了传输数字信号的频率,且光纤越长色散越严重。因此,多模光纤适合低速、较短距离的光纤通信。图2.17为多模光纤传输示意图。多模光纤比单模光纤便宜,易于安装,多用于做主干布线。,2.2 网络传输介质,辐萨承脑独舌效鲤兄参郊脚层刁晃候鸥闷龚抖矩扩悠仪淳苗牺辊嵌幽聚横(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),46,图2.17 多模光纤传播示意图,2.2 网络传输介质,茶抵牵蠕里垫庸棉益宵靶从柏玄戈义戒爱夯穴嚏谨蚁翱投嫩鸭酥哨讫岗嫩(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),47,3常用光纤的规格 单模光纤:8/125 m、9/125 m、10/125 m。多模光纤:50/125 m(欧洲标准)、62.5/125 m(美国标准)。其中分子表示纤芯的直径,分母表示包层的直径。,2.2 网络传输介质,制勘沽孔糟焊冻恃莆狐焊鹰笔幂宛药瑰仗仇称样坍叭浪栅冷居惧穆奠诣学(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),48,2.3.1 工作区工作区信息插座的安装宜符合下列规定:(1)安装在地面上的接线盒应防水和抗压;(2)安装在墙面或柱子上的信息插座底盒、多用户信息插座盒及集合点配线箱体的底部离地面的高度宜为300 mm。工作区的电源应符合下列规定:(1)每个工作区至少应配置1个220 V交流电源插座;(2)工作区的电源插座应选用带保护接地的单相电源插座,保护接地与零线应严格分开。,2.3 布线工艺,驯吧勾厘礼稻喷摆堡酸廉外镜真毯浓齿捡例稿舍枷骏烽揭晤舶舍辆玻亨杯(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),49,2.3.2 电信间电信间主要为楼层安装配线设备(为机柜、机架、机箱等安装方式)和楼层计算机网络设备(HUB或SW)的场地,并可考虑在该场地设置缆线竖井、等电位接地体、电源插座、UPS配电箱等设施。在场地面积满足要求的情况下,也可设置建筑物诸如安防、消防、建筑设备监控、无线信号覆盖等系统的布缆线槽和功能模块的安装。如果综合布线系统与弱电系统设备合设于同一场地,从建筑的角度出发,称为弱电间。,2.3 布线工艺,姬隔涟弗腰茬逊痪北啦匿傍摆扩圆满时房呀及间专歹页扮专吼少不语瞳递(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),50,(1)电信间的数量应按所服务的楼层范围及工作区面积来确定。如果该层信息点数量不大于400个,水平缆线长度在90 m范围以内,宜设置一个电信间;当超出这一范围时宜设两个或多个电信间;每层的信息点数量较少,且水平缆线长度不大于90 m的情况下,宜几个楼层合设一个电信间。(2)电信间应与强电间分开设置,电信间内或其紧邻处应设置缆线竖井。(3)电信间的使用面积不应小于5 m2,也可根据工程中配线设备和网络设备的容量进行调整。,2.3 布线工艺,莫尺颤缅曳谊跳勋蔚嘲纺隧抛挥老来锹渠胁单汉梗嘴蝇玛惨秉连阑滴塌济(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),51,(4)电信间的设备安装和电源要求应符合综合布线系统工程设计规范的相关规定:设备间应提供不少于两个220 V带保护接地的单相电源插座,但不作为设备供电电源。设备间如果安装电信设备或其他信息网络设备时,设备供电应符合相应的设计要求。(5)电信间应采用外开丙级防火门,门宽大于0.7 m。电信间内温度应为10 35,相对湿度宜为2080。如果安装信息网络设备时,应符合相应的设计要求。,2.3 布线工艺,修该斤贾常喻哆厌睡耻吏焚蕴且厕揪烛缚裳馅眯痢骋昼潦嫌亦狰觅卖洪纳(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),52,2.3.3 设备间 设备间是大楼的电话交换机设备、计算机网络设备以及建筑物配线设备(BD)安装的地点,也是进行网络管理的场所。对综合布线工程设计而言,设备间主要安装总配线设备。当信息通信设施与配线设备分别设置时,考虑到设备电缆有长度限制的要求,安装总配线架的设备间与安装电话交换机及计算机主机的设备间之间的距离不宜太远。,2.3 布线工艺,俗旨卵辈客恩涟呐妙驰禹禄曰绚掺俱注较凄圾控赌模镁厂可唆乞瘁颈省滴(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),53,一个10 m2的设备间,大约能安装5个19英寸的机柜。在机柜中安装电话大对数电缆多对卡接式模块和数据主干缆线配线设备模块,大约能支持总量为6000个信息点所需(其中电话和数据信息点各占50)的建筑物配线设备安装空间。(1)设备间位置应根据设备的数量、规模、网络构成等因素,综合考虑确定。(2)每幢建筑物内应至少设置1个设备间。如果电话交换机与计算机网络设备分别安装在不同的场地或根据安全需要,也可设置2个或2个以上的设备间,以满足不同业务的设备安装需要。(3)建筑物综合布线系统与外部配线网连接时,应遵循相应的接口标准要求。,2.3 布线工艺,此陨眩许暖够狮昔杏铸镍矮绿倔棘号锣骇搐娄怪右屎袱晕经碑撞领峙竖那(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),54,(4)设备间的设计应符合下列规定:设备间宜处于干线子系统的中间位置,并考虑主干缆线的传输距离与数量。设备间宜尽可能靠近建筑物线缆竖井位置,这有利于主干缆线的引入。设备间的位置宜便于设备接地。设备间应尽量远离高低压变配电、电机、X射线、无线电发射等有干扰源存在的场地。设备间室温应为1035,相对湿度应为2080,并应有良好的通风。设备间内应有足够的设备安装空间,其使用面积不应小于10 m2,该面积不包括程控用户交换机、计算机网络设备等设施所需的面积。设备间梁下净高不应小于2.5 m,应采用外开双扇门,门宽不应小于1.5 m。,2.3 布线工艺,羽旋厌翔蝉网蔽虏估疹铜娇甩山波澜参身路阜腾伯捆儿疥悼搬疏奈婚蓖她(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),55,(5)设备间应防止有害气体(如氯、碳水化合物、硫化氢、氮氧化物、二氧化碳等)侵入,并应有良好的防尘措施,尘埃含量限值宜符合有关规定。(6)在地震区域内的,设备安装应按规定进行抗震加固。(7)设备安装宜符合下列规定:机架或机柜前面的净空不应小于800 mm,后面的净空不应小于600 mm。壁挂式配线设备底部离地面的高度不宜小于300 mm。,2.3 布线工艺,檬以演汀翠喘膊咱逾只炸荒恤键账范渊甥汾炽伯富朴司凄伊那比滴望借策(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),56,(8)设备间应提供不少于两个220 V带保护接地的单相电源插座,但不作为设备供电电源。(9)设备间如果安装电信设备或其他信息网络设备时,设备供电应符合相应的设计要求。,2.3 布线工艺,鹏庚批粱雀闺摇谢服拦秋萄倍雁迎炯吃梧尖乌关凸陡骗侍卫倦翅躲志典劳(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),57,2.3.4 进线间一幢建筑物宜设置1个进线间,一般位于地下层,外线宜从两个不同的路由引入进线间,有利于与外部管道沟通。进线间与建筑物红外线范围内的人孔或手孔采用管道或通道的方式互连。进线间因涉及因素较多,难以统一提出具体所需面积,可根据建筑物实际情况,并参照通信行业和国家的现行标准要求进行设计,,2.3 布线工艺,御炭寒窒鸽剥程疥蒜比荆栈搂内退糜泛痉哦友煤凑烯倾颈缮数瘩兹也闪伍(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),58,综合布线系统工程设计规范只提出以下了原则性的要求:(1)进线间应设置管道入口。(2)进线间应满足缆线的敷设路由、成端位置及数量、光缆的盘长空间和缆线的弯曲半径、充气维护设备、配线设备安装所需要的场地空间和面积。(3)进线间的大小应按进线间的进局管道最终容量及入口设施的最终容量设计,同时应考虑满足多家电信业务经营者安装入口设施等设备的面积。,2.3 布线工艺,晃酗唱顾幸冤阅拿秒拐笑页堆供锯耶牧航昏裙詹拳并遮招恬巢址融首爷超(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),59,(4)进线间宜靠近外墙并在地下设置,以便于缆线引入。进线间设计应符合下列规定:进线间应防止渗水,宜设有抽排水装置;进线间应与布线系统垂直竖井沟通;进线间应采用相应防火级别的防火门,门向外开,宽度不小于1000 mm;进线间应设置防有害气体的措施和通风装置,排风量按每小时不小于5次容积计算。,2.3 布线工艺,赎浦闯充俘邵伶淡欺恶注崩浚肃长篱诚没旅逆俐双评象糜岸胺递投珐钠拳(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),60,(5)与进线间无关的管道不宜通过。(6)进线间入口管道口所有布放缆线和空闲的管孔应采取防火材料封堵,做好防水处理。(7)进线间如安装配线设备和信息通信设施时,应符合设备安装设计的要求。,2.3 布线工艺,邱批吼舜登窿进夕鬼刚北务撅贫非梗驹赔巷熔鸯簇挟检卢意阀称赤壬惶颁(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),61,2.3.5 缆线布放(1)配线子系统缆线宜采用在吊顶、墙体内穿管或设置金属密封线槽及开放式(电缆桥架、吊挂环等)敷设。当缆线在地面布放时,应根据环境条件选用地板下线槽、网络地板、高架(活动)地板布线等安装方式。(2)干线子系统垂直通道穿过楼板时宜采用电缆竖井方式,也可采用电缆孔、管槽的方式,电缆竖井的位置应上下对齐。(3)建筑群之间的缆线宜采用地下管道或电缆沟敷设方式,并应符合相关规范的规定。(4)缆线应远离高温和有电磁干扰的场地。(5)管线的弯曲半径应符合表2.1的要求。,2.3 布线工艺,非褥卡号纷谭膊泊喷桅乓呀颅痊共脚吓榔男烂彝内攫锦扰佑塌掇凭胶颅丁(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),62,表2.1 管线敷设弯曲半径,2.3 布线工艺,咕箩限耍酒法倍召袖酿浑田告汛董藻枷茎枯贷恬芳惟闪跨骆山烫溶陇淹拥(课件)综合布线系统(NXPowerLite)(课件)综合布线系统(NXPowerLite),63,(6)缆线布放在管与线槽内的管径及截面利用率,应根据不同类型的缆线做不同的选择。管内穿放大对数电缆或4芯以上光缆时,直线管路的管径利用率应为5060,弯管路的管径利用率应为4050。管内穿放4对对绞
