20m3立式压缩空气储罐-new.doc

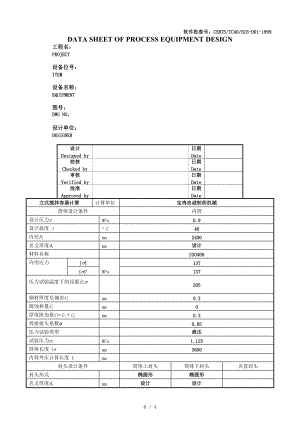

软件批准号：CSBTS/TC40/SC5-D01-1999DATA SHEET OF PROCESS EQUIPMENT DESIGN工程名：PROJECT设备位号：ITEM设备名称：EQUIPMENT图号：DWG NO。设计单位：DESIGNER设计Designed by日期Date校核Checked by日期Date审核Verified by日期Date批准Approved by日期Date立式搅拌容器计算计算单位宝鸡忠诚制药机械筒体设计条件内筒设计压力pMPa0.9设计温度 t° C40内径Dimm2400名义厚度dnmm设计材料名称S30408许用应力s137stMPa137压力试验温度下的屈服点s205钢材厚度负偏差C1mm0.3腐蚀裕量C2mm0厚度附加量CC1C2mm0.3焊接接头系数f0.85压力试验类型液压试验压力pTMPa1.125筒体长度 Lwmm3600内筒外压计算长度 Lmm封头设计条件筒体上封头筒体下封头夹套封头封头形式椭圆形椭圆形名义厚度dnmm设计设计材料名称S30408S30408设计温度下的许用应力stMPa137137钢材厚度负偏差C1mm0.30.3腐蚀裕量C2mm00厚度附加量CC1C2mm0.30.3焊接接头系数f0.850.85主要计算结果内圆筒体内筒上封头内筒下封头计算厚度d mm9.319.299.29名义厚度dn mm101010质量m kg2139.57502.21502.21搅拌轴计算轴径mm 备注内筒体内压计算计算单位宝鸡忠诚制药机械计算所依据的标准GB 150.3-2021 计算条件筒体简图计算压力Pc 0.90MPa设计温度 t 40.00° C内径Di 2400.00mm材料 S30408 ( 板材)试验温度许用应力s 137.00MPa设计温度许用应力st 137.00MPa试验温度下屈服点ss 205.00MPa钢板负偏差C1 0.30mm腐蚀裕量C2 0.00mm焊接接头系数f 0.85厚度与重量计算计算厚度d = = 9.31mm有效厚度de =dn - C1- C2= 9.70mm名义厚度dn = 10.00mm重量 2139.57Kg压力试验时应力校核压力试验类型液压试验试验压力值PT = 1.25P = 1.1250 (或由用户输入)MPa压力试验允许通过的应力水平sTsT£ 0.90 ss = 184.50MPa试验压力下圆筒的应力sT = = 164.40MPa校核条件sT£sT校核结果合格压力与应力计算最大允许工作压力Pw= = 0.93752MPa设计温度下计算应力st = = 111.79MPastf 116.45MPa校核条件stfst结论合格内筒上封头内压计算计算单位宝鸡忠诚制药机械计算所依据的标准GB 150.3-2021 计算条件椭圆封头简图计算压力Pc 0.90MPa设计温度 t 40.00° C内径Di 2400.00mm曲面深度hi 600.00mm材料 S30408 (板材)设计温度许用应力st 137.00MPa试验温度许用应力s 137.00MPa钢板负偏差C1 0.30mm腐蚀裕量C2 0.00mm焊接接头系数f 0.85压力试验时应力校核压力试验类型液压试验试验压力值PT = 1.25Pc= 1.1250(或由用户输入)MPa压力试验允许通过的应力stsT£ 0.90 ss = 184.50MPa试验压力下封头的应力sT = = 164.07MPa校核条件sT£sT校核结果合格厚度与重量计算形状系数 K = = 1.0000计算厚度dh = = 9.29mm有效厚度deh =dnh - C1- C2= 9.70mm最小厚度dmin = 3.60mm名义厚度dnh = 10.00mm结论满足最小厚度要求重量502.21 Kg压力计算最大允许工作压力Pw= = 0.93941MPa结论合格内筒下封头内压计算计算单位宝鸡忠诚制药机械计算所依据的标准GB 150.3-2021 计算条件椭圆封头简图计算压力Pc 0.90MPa设计温度 t 40.00° C内径Di 2400.00mm曲面深度hi 600.00mm材料 S30408 (板材)设计温度许用应力st 137.00MPa试验温度许用应力s 137.00MPa钢板负偏差C1 0.30mm腐蚀裕量C2 0.00mm焊接接头系数f 0.85压力试验时应力校核压力试验类型液压试验试验压力值PT = 1.25Pc= 1.1250(或由用户输入)MPa压力试验允许通过的应力stsT£ 0.90 ss = 184.50MPa试验压力下封头的应力sT = = 164.07MPa校核条件sT£sT校核结果合格厚度与重量计算形状系数 K = = 1.0000计算厚度dh = = 9.29mm有效厚度deh =dnh - C1- C2= 9.70mm最小厚度dmin = 3.60mm名义厚度dnh = 10.00mm结论满足最小厚度要求重量502.21 Kg压力计算最大允许工作压力Pw= = 0.93941MPa结论合格3 / 4
