+710东回风石门局部通风机安全技术措施.docx

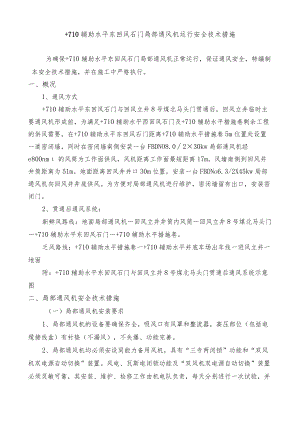

+710辅助水平东回风石门局部通风机运行安全技术措施为确保+710辅助水平东回风石门局部通风机正常运行，保证通风安全，特编制本安全技术措施，并在施工中严格执行。一、概况1、通风方式+710辅助水平东回风石门与回风立井8号煤北马头门贯通后，回风立井临时主要通风机形成前，为满足+710辅助水平西回风石门及+710辅助水平措施巷剩余工程的供风需要，在+710辅助水平东回风石门距离+710辅助水平措施巷5m位置处设置一道密闭墙，同时在密闭墙南侧安装一台FBDNO8.02×30kw局部通风机经e800nm的风筒为工作面供风，风机距离工作面最短距离17m。风墙南侧到回风井井筒距离为51m。地面距离回风井井口30m位置，安装一台FBDNo6.3/2X45kw局部通风机向回风井井底供风。为方便对局部通风机进行维护，密闭墙留有出口，安装密闭门。2、贯通后通风系统：新鲜风路线：地面局部通风机一回风立井井筒内风筒一回风立井8号煤北马头门一+710辅助水平东回风石门一+710辅助水平措施巷。乏风路线：+710辅助水平措施巷一+710辅助水平井底车场出车线一进风立井一地面附：+710辅助水平东回风石门与回风立井8号煤北马头门贯通后通风系统示意图二、局部通风机安全技术措施（一）局部通风机安装要求1、局部通风机的设备要确保齐全，吸风口有风罩和整流器，高压部位（包括电缆接线盒）有衬垫（不漏风），不失爆、功能完善。2、局部通风机均必须安设同能力备用风机，具有“三专两闭锁”功能和“双风机双电源自动切换”装置。风电、瓦斯电闭锁功能及“双风机双电源自动切换”装置必须灵敏可靠，其安装、维护、检修工作由机电队负责，每天分别进行一次试验，并作好记录归档。3、局部通风机的安装、维护、拆除由项目部机电队负责。局部通风机必须吊挂或垫高，离地面高度大于0.3m；启动开关装置应放在局部通风机进风侧5m以外。4、在局部通风机吸风口前不准放置或悬挂物品。5、局部通风机都必须安装开停传感器，实现局部通风机运行监控。6、在局部通风运行期间，必须在+710辅助水平东回风石门局部通风机前35米处安装瓦斯传感器，瓦斯报警浓度20.5%CH,瓦斯断电浓度20.5%OU复电浓度0.5%CH4,断电范围：当+710辅助水平东回风石门局部通风机前CH”浓度达到0.5%时，能够切断+710辅助水平措施巷内所有非本质安全型电气设备。7、密闭墙预留位置安装密闭门，以便于维护风机，同时根据现场风流方向，调节密闭门，若现场自然风流方向，由回风立井流向回风石门，密闭门打开，否则，关闭密闭门。（二）局部通风机管理措施1、局部通风机必须由通风队指定人员负责管理，保持局部通风机24小时正常运转，不得随意停开，挂牌管理。2、工作面的局部通风机和电气设备，通风队每天安排专人检查1次，机电队每旬派专人检查一次，保证局部通风机可靠运转，当局部通风机停止运转或掘进井巷内瓦斯浓度及其他有害气体浓度超限时，能立即自动切断局部通风机供风巷道内的一切非本质安全型电器设备的电源。3、局部通风机在井下连续运转时间达到一个月由机电队电工至少全面检修一次，检修前必须办理停电停风手续；局部通风机累计运转时间达到六个月时，必须上井由机电队进行检修。4、局部通风机供风时，在保证瓦斯不超限又满足需要风量的情况下，可以仅开一级进行通风。5、局部通风机及其开关附近10nl范围内的瓦斯浓度超过0.5%,瓦斯传感器断电时，必须撤出+710辅助水平措施巷内所有人员，利用地面局部通风机经回风立井（或采用+710辅助水平措施巷内压风），对+710辅助水平东回风石门进行通风，瓦斯浓度低于0.5%,复电后，方可进行下一步操作。6、对局部通风机进行检修、实验等操作时，要与专职瓦检员、安监员一同进入操作地点，由瓦检员检查瓦斯、通风情况，确保安全后方可进行操作。7、+710辅助水平东回风石门内局部通风机运行时，地面安装在回风立井井口附近的局部通风机，将风筒延伸到距离+710辅助水平东回风石门巷道内，为+710辅助水平东回风石门供风。8、安设的瓦斯传感器必须灵敏可靠，如果发现有损坏或数据不准,必须及时更换和维修，否则，必须停止一切作业。9、每班必须有专职的瓦斯检查员在局部通风机运行场所检查瓦斯情况，每班不少于3次。10、掘进工作面及其各回风流巷道，都必须每班进行洒水洗尘，严禁巷道积尘作业。（二）局部通风机停电停风措施1、使用局部通风机通风的掘进工作面，不得停风；因停电、检修等原因停风时，必须撤出人员，切断电源。2、有计划停电、停风时，必须提前一个小班写停电措施，经项目部和被影响单位共同签字，项目部机电经理批准后方准按措施实施；局部通风机如需要检修，必须保证备用局部通风机能正常开启，否则不准检修专用局部通风机。3、如发生无计划停电停风，局部通风机管理人员要及时向项目部调度汇报,当班班长、安监员、瓦斯检查员（以下简称瓦检员）必须立即将停风巷道内所有人员撤至有通风的新鲜风流中，切断电源，在掘进巷道回风流第一汇风点处设置栅栏，揭示警标，禁止人员进入。若停电及时启动备用发电，然后启动地面三台局部通风机，排放瓦斯，巷道瓦斯浓度低于0.5%后，进入+710辅助水平东回风石门，检查瓦斯浓度，瓦斯浓度高于0.5%时采取措施排放瓦斯，瓦斯浓度低于0.5%后，启动局部通风机为工作面供风。4、无计划停电停风要及时记录和上报。恢复供风后，由处派安监站组织有关单位在一天内进行事故追查处理，并将追查处理结果以书面形式通报项目部有关领导和部门。通风队每月统计局部通风无计划停电停风情况，并将统计结果上报处工程科和安监处。5、停风区内瓦斯浓度不超过1.0%,二氧化碳浓度不超过L5%,局部通风机及其开关附近10m范围内瓦斯浓度不超过0.5%时，可人工开启局部通风机，恢复正常通风。6、局部通风机及其开关附近10m范围内的瓦斯浓度超过0.5%时，必须先利用巷道内压风或回风立井地面风机吹散瓦斯，使瓦斯浓度降至0.5%以下，方可开启局部通风机7、停风区内瓦斯浓度超过1.0%或二氧化碳浓度超L5唬但最高瓦斯和二氧化碳浓度不超过3.0机且超限巷道长度不超过50m时，瓦检员向项目部调度汇报，项目部调度确认无误后，由项目部通风队编制排放瓦斯安全技术措施,报项目部技术负责人审批，由项目部值班经理指挥，掘进单位跟班队长负责回风系统的停电、撤人和警戒，瓦检员在安检员的监督下用控制风流的方法安全排放瓦斯。8、停风区内瓦斯超过3.0%或停风区内瓦斯超过1.0%且超限巷道长度超过50m时，必须编制专项瓦斯排放措施报处总工程师批准，由签约援助协议的矿区专业矿山救护队执行瓦斯排放工作。排放瓦斯后，方可恢复正常通风。9、停风区内瓦斯浓度超过3.0%不能立即处理时，24小时内必须封闭完毕。同时对封闭区域实行“三断”（断管、断道、断电）及挂牌管理。其它未尽事宜严格按照2011版煤矿安全规程、+710辅助水平井贯通巷掘进作业规程局部通风机操作规程及公司、矿有关规章制度执行。+710辅助水平东回风石门与回风立井8号煤北马头门贯通后通风系统平面示意图
