风电项目1：2000地形图测绘专业设计书.docx

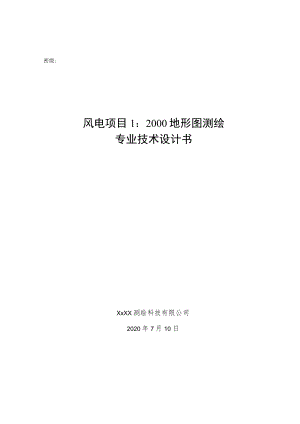

密级:风电项目1：2000地形图测绘专业技术设计书XxXX测绘科技有限公司2020年7月10日风电项目1：2000地形图测绘专业技术设计书项目承担单位（盖章）：审核意见：审核人：年月日设计负责人：主要设计人：年月日批准单位（盖章）：审批意见：审批人：年月01项目概述32测区概况33资料状况34作业依据与基本规定31.1 1作业依据31.2 基本规定41.3 成图精度55技术方案56航空摄影76.1 航空摄影技术参数设定76.2 航空摄影的实施76.3 摄影质量控制措施86.4 成果资料的检查86.5 安全生产和风险规避97基础控制测量97.1控制网布设与选点埋石97.2 GPS观测与计算107.3 高程控制测量138航测外业技术要求138.1 像片控制测量138.2 调绘158.3 外业高程点补测179航测内业技术要求189. 1空中三角测量1810. 数据采集1911. 2.1作业环境准备1912. 2.2模型定向精度指标1913. 图形编辑2210质量保证措施2510.1 质量管理2510.2 检查流程和方法2510.3 生产过程质量控制25检查验收的要求：2511项目计划安排2612成果提交261项目概述1.1任务来源与目的XXXX测绘科技有限公司受XXXX投资有限公司的委托，于2020年8月承担了XXXX风电项目1:2000地形图测绘，项目总体规划测区范围面积为56.33平方千米。包括航空摄影、基础控制网布设、像片控制测量、空三加密、航测内业立体采集和数据编辑，1:2000航测地形图（DLG）制作、数字正射影像图（DOM）制作、数字高程模型（DEM）制作、0.02平方公里升压站位置1:500比例尺地形图测绘，为确保测绘产品质量符合相应的技术标准要求，结合本测区特点，根据国家有关技术规范、规定，XXXX测绘科技有限公司编制本项目专业技术设计书。1.2工期及作业范围：2020年8月28日前提交最终测量成果；作业范围如下图：红色范围线为测区范围线。略。2测区概况略。3资料状况3.1 已有资料1）测区范围，kmz格式；2）风场机位和道路拐点坐标和面积（XISX格式，2000国家大地坐标系）；3）说明文件（txt格式）。3. 2待收集资料1） 需收集GPS网D级点（或国家四等以上级别三角点）不少于3个，国家四等水准点不少于4个。平面坐标系为：2000国家坐标系；高程基准：1985国家高程基准。2） 运用卫星导航连续运行跟踪站网（CORS）。4作业依据与基本规定41作业依据1）无人机航摄系统技术要求CH/Z3002-2010；2）无人机航摄安全作业基本要求CH/Z3001-2010；3）低空数字航空摄影测量内业规范CH/Z3003-2010；3）低空数字航空摄影规范CH/Z3005-2010；4）数字测绘成果质量检查与验收GB/T18316-2008；5）全球定位系统（GPS）测量规范GB/T18314-2009；6）全球定位系统实时动态测量（RTK）技术规范CH/T2009-2010；7）工程测量规范GB50026-2007；8） «1:5001:10001:2000地形图图式GB/T20257.12007；9） «1:5001:10001:2000地形图要素分类与代码GB/T13923-2006；10） 1:5001:10001:2000航空摄影测量内业规范GB/T7930-2008；11） «1:5001:10001:2000航空摄影测量外业规范GB/T7931-2008；12） 基础地理信息数字成果1：5001：10001：2000数字高程模型CH/T9008.2-2010；13） 基础地理信息数字成果1：5001：10001：2000数字正射影像图CH/T9008.3-2010；14） 测绘技术设计规定CH/T1004-2005；15） 测绘技术总结编写规定CH/T1001-2005o4. 2基本规定1）坐标系统：2000国家坐标系，高斯投影，3。分带，中央子午线105。；2）高程系统：1985国家高程基准；3）成图比例尺：整个项目风电场成图比例尺为L2000；4）成图基本等高距为：1:2000比例尺,等高距为2米；5）测图范围：以甲方提供的范围为准。6）数据规格：A：数据格式分别为：数字线划图（DLG）为AUTOCAD软件的DWG数据格式；采用标准图廓西南角坐标公里数编号法，X坐标在前，Y坐标在后，1:2000地形图取至OIkm（如:3315.0-504.0）o图幅上方标注“XXXX风电场工程地形图（流水号）”，流水号为测区内从左到右，从上到下，1-99顺序编号。图幅上方中部同时注图号：如：3315.0-504.Oo图廓、注记、独立符号均按正北方向注记。B：数字高程模型（DEM）为GRD数据格式；C：数字正射影像图（DoM）为TIF（附tfw）数据格式;4. 3成图精度地形图的精度应符合下表规定:点位中误差（m）高程中误差（m）成图比例尺期循注记点等高线1:20001.61.21.5隐蔽和困难地区，平面和高程中误差可放宽1.5倍其中：点位中误差为地物点对最近已知控制点的中误差。高程中误差为高程注记点，等高线对最近水准点的高程中误差。极限误差规定为中误差的两倍。5技术方案5.1航空摄影本次航摄资料利用无人机搭载高分辨率数码相机拍摄，分辨率优于0.2米。按照1:2000比例尺成图要求及无人机飞行相关要求设计飞行实施。5. 2基础控制测量平面控制网按E级GPS点进行布设，观测。收集四等以上水准点和D级以上等级GPS控制点（或四等以上等级三角点），利用双频GPS接收机采用静态方法测量，在测区范围内布设22-26个E级GPS点，联测三个以上己知点，高程采用GPS拟合高程。5.3像片控制测量利用布设的基础控制点作为起算数据，采用RTK测量或双频接收机双参考站模式按快速静态方式施测。采用区域网布点法，按照8T0条基线，隔1-2条航线布设平高像片控制点的原则进行布点。选刺执行GB/T7931-20080:5001:10001:2000航空摄影测量外业规范；像控点的测量执行GB/T18314-2009全球定位系统（GPS）测量规范和CH/T2009-2010全球定位系统实时动态测量（RTK）技术规范。5.4外业调绘及补测外业调绘按照GB/T7931-2008«1:5001:10001:2000航空摄影测量外业规范执行。图式符号执行GB/T20257.1-2007«1：5001：100O1：2000地形图图式。补测高程点，按照每平方公里4-6点实测，改善测区的高程精度。5. 5空中三角测量量测、计算采用全数字摄影测量工作站，用光束法平差软件进行空三区域网计算平差。注意利用基础控制点、外业高程点作为检查点使用；5. 6立体采集由MapMatrix全数字摄影测量工作站完成。航测内业技术要求执行GB/T7930-20081:5001:10001:2000航空摄影测量内业规范、GB/T20257.1-20071:5001:10001:2000地形图图式，采集要素分类码执行1:5001:10001:2000地形图要素分类与代码。注意利用基础控制点上图，外业高程点作为高程点和检查点使用。5.7数据编辑数字地形图在以AtUoCAD为平台的CASS9.1大比例尺版图形编辑软件环境下完成。注意检核基础控制点、外业高程点使用的正确性。5. 8数字高程模型（DEM）数字高程模型通过匹配编辑生成DEM,后期经格式转换为ASCIIGRID格式。DEM格网间隔2米。5.9 正射影像图（DOM）利用专业软件进行微分纠正，匀光、镶嵌生成图幅D0M。分辨率0.2米。5.10 生产流程6航空摄影6.1航空摄影技术参数设定1）地面分辨率设定：1:2000比例尺成图所需航片地面平均分辨率为不低于0.2米。测区海拔高度在1980251Onl之间。绝对航高设置3100米。影像地面分辨率（GSD）为16-18Cm之间，整个测区预计飞行2个架次。2）采用相机焦距：35MM；3）满足如下的要求：航线间隔和旁向重叠度要求控制在25%45%之间,按照35%设计。航摄像片航向重叠度一般控制在65%75%之间，按照65%设计，不得大于85%或小于55%。保证全摄区无航测漏洞，航向超出摄区范围六条基线，旁向超出摄区不少于30%像幅。像片倾斜角小于4.5。，旋偏角最大不超过12。，出现超过8。的片不多于总数的10%。影像要求色彩均匀清晰，颜色饱和无云影和划痕，层次丰富，反差适中，像元分辨率为6.4111io每条航线的有效航片要超出成图范围6条基线以上。4）照片数据的存储和包装。照片数据应纪录在硬盘上，每个数据载体上应明确标记，像片号文件名应与曝光点数据序号保持一一对应关系：提交航摄资料清单应包括:航摄日期、机组号、摄区代号、航线号、起止片号、总片数。6. 2航空摄影的实施D航摄前准备工作在天气能见度清晰立即安排机组人员、设备进行试飞试照，并及时分析处理试照的影像，为进场作业做好准备工作。2）航空摄影的实施机组人员进场后，对航摄硬件进行检查维护，确保设备处于最佳状态，待到晴朗的好天气时，我们要抓紧时间，逐条航线进行航空摄影，争取在同一架次或相似的气候条件下执行航飞任务。3）质量控制与检查航摄资料质量包括飞行质量和摄影质量两个方面。1）飞行质量控制：采用高性能硬件来保证。2摄影质量控制本次航空摄影必须选择能见度大于2千米的碧空天气或少云天气，尽量保持各飞行架次气象条件基本一致。对提交的成果影像要保证单张彩色像片影像清晰，能够正确地辨认出各种地物，能够精确地绘出地物的轮廓，相邻的影像间相同地物色调基本一致，整个摄区的像片色调效果也基本均匀一致。6. 3摄影质量控制措施D飞行质量控制措施：导航：采用GPS导航，检查GPS导航仪的工作状况，防止因卫星失锁造成GPS导航失效。2）摄影质量控制措施：利用飞行管理系统软件控制飞行，保证飞行数据准确。摄影天气控制：严格掌握摄影天气。原则上航摄必须在能见度良好时进行。曝光参数的选用：根据飞行高度、大气能见度、太阳高度角和等情况正确选择合理的曝光参数，保证影像质量。3）航摄结束飞机返场后，摄影员要采用飞行管理软件，立即对获取的摄站点GPS坐标数据作技术处理，当天评价飞行质量，若有不合格航线立即组织补飞。存储航片影像数据的介质在做妥善包装后，当天由专人护送至基地做数据后期处理，数据处理中心在第二个飞行日前将航片数据质量检验报告送交现场人员，以便及时修改作业方案。6.4成果资料的检查在整个作业实施过程中，实行“两级检查制度”，保证飞行和影像质量满足航摄规范的要求。两级检查是指：作业部门在第一时间对航摄成果进行检查；公司质检中心在整个过程中进行监督，整个摄区航摄飞行完成后，及时安排人员对成果陆续进行检查，确定没有缺陷和需要补摄的内容后，对整个摄区的资料按照招标文件和规范的要求进行整理。所有成果资料整理完毕后，立即向甲方单位提出书面验收申请。6. 5安全生产和风险规避航空摄影是一项高风险的工作，在项目的实施过程中要积极做好安全教育和安全检查，确保安全生产并保证项目按期实施完成。7基础控制测量6.1 控制网布设与选点埋石平面控制网按E级GPS点进行布设观测，E级GPS控制网在国家D级GPS点或四等及其以上大地点基础上，按点对布设成由三角形组成的多边形网。24公里左右布设一对相互通视的E级GPS点，实际埋设时可以采用手持GPS测定距离，以保证GPS点对的距离；GPS点选择在相对固定位置，E级GPS点的布设，需满足后续像控测量、施工设计、风机位测量建设要求，埋石约为22-26个。6.1.1 埋石尺寸上部尺寸为15cm*15cm,下部尺寸20cm*20cm,桩高60cm<>桩顶面中间布置直径为16mm、长度为20cm、顶端刻划十字的钢筋，作为基础控制点标志。6.1.2 选点、埋石A、选点GPS点应选在点位基础坚实稳定，易于长期保存，易于寻找到达、视野开阔，远离大功率无线发射源和大面积水域，便于扩展利用和便于GPS观测的地方，同时为了后期风机位置施测需要，禁止选在耕地中间或易破坏的地方。由于风电项目的特殊性，风力发电机组一般位于地势较高处，同时风电场场区道路离风力发电机组中心点距离为25m。测量控制点埋设应考虑风机机位及场内道路的特殊性，不应埋设在山顶及山脊处；点位尽可能避免选择埋设在路面上。GPS点点位距离大功率无线电发射台（如：电视塔、微波站等）不宜小于200米；距离高压输电线路不宜小于50米。B、埋石选点完成后，采用混凝土现场浇注、预购标石或刻石三种方法进行埋石作业。若采用混凝土现场浇注，开挖口径约30*30cm,深60cm的桩坑，并把水泥沙子搅拌均匀和好后埋入坑中并捣实，埋设钢筋十字丝标志，注意桩顶面与地平或略高于地面，以便寻找使用。点位也可选择在长期固定的岩石表面凿刻标志，岩石凿刻标志的规格为：点位中心凿刻垂直正交的“十”字，其“十”字线凿刻长度不得小于5cm,凿刻深度不得小于5mm,凿刻宽度不得大于2mm,凿刻标志面要平，“十”字线描绘红色油漆，四周范围用红色油漆绘15Cnr20Cin的正方形，内填写点号。并在就近明显处地物上用红色油漆标示出点号和方位（栓桩）。严禁不经凿刻绘标志。水泥地面布设钢钉标志，要先钻孔，灌入混凝土后再镶入钢钉。硬地面所钉钢钉规格：其长度不得小于20cm,直径不得小于15mmo钉入地面后在钉顶的横截面上凿刻或用钢锯锯出正交的“十”字，其“十”字的凿刻深度不得小于1mmo硬地面（水泥路面）钉、镶钢钉后，四周范围用红色油漆绘15Cnr20Cm的正方形，内填写点号。并在就近明显处地物上用红色油漆标示出点号和方位（栓桩），便于甲方施工使用时寻找。当利用既有控制点时，应对控制点标石的稳定性、完好性、通视要求、仪器观测条件等进行逐一检查，符合要求后方可利用。埋石完成后要拍摄现场照片远景、近景各一张，作为成果之一提交；同时方便后续空三加密工序准确量测。现场采用手持GPS测定埋石位置的概略坐标（WGS84格式），以便于后续寻找。现场完成点之记的绘制，当晚完成点之记成果的绘制（概略坐标待成果数据出来后补填），以免出现差错。点之记绘制表格见附件一。6.2 GPS观测与计算7. 2.1GPS观测A.观测仪器采用标称精度为10mm+5ppm的双频GPS接收机，所有仪器应在检定有效期内，安置天线采用三脚架和对中精度小于0.5mm的光学对中器。作业开始前统一对仪器进行参数配置，项目进行期间不得随意改变参数。8. GPS观测按静态定位模式观测，采用大地四边形或三角形形式连接，GPS主要技术要求如下表:GPS测量基本技术要求卫星截止高度角（度）静态15同时观测有效卫星数静态24有效观测卫星总数静态24平均重复设站数静态1.6时段长度（Inin）静态240采样间隔（三）静态1030闭合环边数静态10GPS双频接收机控制点观测时间，基线长度小于5km时不低于45min,IOkm以内不低于60min,IOkm以上不低于90min,联测已知点不低于90min；单频接收机观测时间在双频基础上加长1.5倍。9. GPS观测前做好星历预报和编制观测计划书，严格按调度任务单规定时间观测,保证各接收机同步观测同一组卫星，观测时间达到规定要求。未按规定时间开机者，应及时通知外业观测负责人，对观测时段作必要调整，不得无故擅自更改观测计划。D.测站观测注意事项：a.接收机天线用光学对中基座对中、整平，每个时段观测前后，各量取一次天线高，互差W3mm时取平均值。b.接收机开始记录数据后，要及时将测站名、测站号、时段号、天线高等信息输入接收设备,然后用铅笔逐项填写GPS观测手簿，严禁事后补记。c.仪器观测过程中，严禁擅离工作岗位，注意观察仪器工作状态；在施测过程中，不得改变天线位置，防止人员或其他物品碰动天线和遮挡信号；不应在天线附近使用无线电通讯，必须使用时，应距天线10米以外。d.在测量过程中，要使用专用功能键和选择菜单查看模糊度和电池余量等等，并作必要记录，同时要注意仪器的警告信息，及时处理各种特殊情况。e.每日观测完毕，作业人员应及时上交观测手簿、点之记和记录介质给数据处理人员。f.GPS网一般应与附近收集到的国家D级GPS点或四等及以上大地点联测一次，特殊情况下每个风电场联测点的数量不少于3个。网的两周围应有国家大地点，其它点宜在网中均匀分布，且能有效控制本控制网。g.每天观测作业完成后，及时对当天数据进行传输和数据预处理，检查数据有无问题，以便及时进行补测或重测。7. 2.2GPS观测数据计算基线处理采用华测数据处理软件或中海达公司的专业软件行进静态处理或TGOl.6版本进行，基线处理输入观测数据时应对照观测手簿核对点号、天线高等参数,对每日符合要求的观测数据进行处理，剔除有效观测时间不足40分钟的卫星，然后进行基线处理，处理基线时要进行重复基线、同步环闭合差和异步环闭合差的检验，检验不合格要求的基线应及时通知项目负责人，调整计划安排重测。具体基线处理要求如下：A.同一边任意两个时段的成果互差，不应大于±2Z(5mm+lppm×D)B.同步环闭合差应满足：Wxsqrt(n)5*。Wysqrt(n)5*Wzsqrt(n)5*Wsqrt(3n)5*。C.由若干条独立边组成的闭合环，其闭合差应满足：WxW3*SQRT(n)*。Wy3*SQRT(n)*。Wz3*SQRT(n)*。WW3*SQRT(3n)*。D.重复观测的基线较差应满足：dsW2*SQRT(2)*。上面各式中：。一相应等级规定的精度，按环平均边长由下式计算：=SQRT(a*a+(b.d)*(b.d)E.在各项质量检核符合技术要求后，进行WGS-84坐标系中的无约束平差，并输出所有GPS控制点的WGS-84坐标及其精度信息。在无约束平差中，应对观测值的先验中误差、单位权中误差、观测值改正数进行统计分析，确定异常观测值，并对其进行核查和分析，决定舍弃和重测，参加无约束平差的观测值不得有异常值存在。F.约束平差使用的大地点应采用边长比长法进行可靠性检验。方法是先进行GPS网无约束平差，将得到的GPS点间斜距经投影变换与边长的反算值比较。G.以无约束平差确定的有效观测量为基础，在国家坐标系下进行三维/二维约束平差，约束平差基线向量的改正数与无约束平差的同名基线改正数的较差应符合：dvx2dvy2。dvz2。平差完成后，查看平差报告，最弱点点位中误差不得大于±5cm,最弱边相对中误差不得大于l20000o不满足上述条件时，应分析原因，进行补测。最后输出国家坐标系的坐标、转换参数和精度信息。7.3高程控制测量高程采用GPS拟合高程，拟合高程应通过对多余控制点进行检核，高程检查点较差应小于8CM。测区高程通过拟合方法获取，应满足后续1：500比例尺地形图测量要求。8航测外业技术要求8.1 像片控制测量像控点的布设采用区域网布点法，选刺执行航空摄影测量外业规范；像控点的测量执行全球定位系统(GPS)测量规范GBT18314-200108.1.1 像控点布设A.像控点布设:航向方向按照8T0条基线,旁向方向按照12条航线进行布设。布点时应注意，所布点应能有效控制住成图范围，测段接头处不得有漏洞。要充分满足像片条件。选刺在像片航向及旁向重叠六片(五片)范围内，并确保在相邻各片都清楚。B.像控点单人刺点、测量作业时，区域网角点原则上布设双点，避免点位刺错等问题。C.像控点编号原则：测段像控点编号原则为P+像片号+序号,如：P53411表示为像片编号后四位编号为5341片的第一个点。D.像控点布设完成后绘制布点示意图供内业加密和存档。8.L2像控点的点位和目标要求A、应选在线状地物的交点或地物拐角上，交角必须良好。弧形及不固定的地物不得作为刺点目标。B、应选在高程变化不大的地方,不应选在狭沟、尖山头或高程急剧变化的斜坡上。C、像控点刺点目标的影像必须清晰、明显，点状目标影像大于0.2m及阴影等不能作为选点目标。D、应满足GPS观测的要求：点位上应便于安置接收设备和操作，对空视野开阔,周围无大的水面，无较大遮挡。附近不应有强烈干扰卫星信号接收的物体。远离大功率无线电发射台(如电视台、微波站等)，其距离不宜小于200米；远离高压输电线，其距离不宜小于50米。E、为了在空三加密时方便准确量测,观测时要拍摄现场照片远景、近景各一张。8.1.3像控点的刺点及整饰要求本次像控刺点及整饰采电子板，方便快捷，节约成本。A、在像片上找到相应位置用图块“”标记。B、点位说明要画出周围地物相对关系。C、具体像控片的整饰如下图：注：在图像最下方要加注所刺点位说明，有比高的要加注比高注记。8.L4像控点测量：像控点测量采用双参考站快速静态法施测，测量采用双频GPS接收机，已知控制点为加密的E级GPS控制点。双频接收机野外观测采样技术参数如下:卫星高度角GDOP观测时长整周模糊度解算边长(km)数据采样间隔有效卫星数150W7220分钟150%10520秒25单频接收机观测时间为双频接收机1.5倍。为保证像控点测量成果的可靠性，双参考站要求在全部像控点测量完毕后再收站。观测时认真量测仪器高，填写观测手簿，每天观测完成后及时整理观测手簿和数据记录卡上交给数据处理人员。像控点的高程采用GPS拟合高程。8.1.5像控点数据处理要求基线处理采用Compass静态处理专业版软件，处理要求如下：A.在ComPaSS软件中输入观测数据时要认真核对观测手簿，保证数据输入的正确性。B.双参考站的GPS基线应同GPS网中的基线进行重复基线比较检核，避免仪器高等量错造成的错误。C.采用软件的缺省配置解算基线时，如基线模糊度解算不出时,应认真查明原因，原因不明时，应进行返工。D.像控点基线数据处理完成后，像控点参考站采用GPS控制网的84坐标进行约束平差,利用GPS控制网的平面高程转换7参数对其进行数据转换得到像控点的成果，像控点的高程通过拟合获得。E.像控点计算完成后，进行成果表的整理并打印输出、装订上交。F.像控点对最近基础控制点的平面位置中误差不应超过地物点平面位置中误差的1/5,高程中误差不应超过基本等高距的1/10,即0.2米。8.2调绘8.2.1 调绘的基本原则、方法和要求A、调绘原则：调绘参照«1:5001:10001:2000航空摄影测量外业规范执行。图式符号执行«1:5001:10001:2000地形图图式,补充说明如下：1、测区的高压电杆、电线、铁塔必须调绘；2、测区内公路、乡村路、大车路、小路都必须调绘；3、林地需要调注树种、树高及所属林场。正确认识各种影象所反映的地物、地貌，恰当地运用图式符号，准确表示。各种数字和文字注记以及符号、线型等应准确无误，并做到清晰易读。地物、地貌的综合取舍以满足选址设计的需要为前提，以既能适应图面允许荷载量，又能反映实地特征为原则。同一位置不能同时按真实位置描绘两种以上符号时，则应分清主次或将次要的移位表示，但移位后的地物、地貌，其相对位置不得改变。外调完成后及时用图式符号或简化符号整饰，整饰完毕后进行接边和签名。B、调绘方法：采用综合判读调绘法，也就是先室内判读调绘、后野外检核、调查和定性，最后室内清绘整饰的方法。由于航片的现实性较好，所以植被、树高等由内判断；线路性质、道路名称、道路材质、村庄注记等由外业调绘。C、调绘工作基本要求：调绘工作基本要求是“走到、看到、问到、绘准”。不能随意定性或任意标绘。外业调绘后清绘采用红、黑、兰、三种颜色。红色：简化符号表示的道路、地类界，独立地物、片外各种注记、自由图边线等。黑色：各类正规表示的地物、大车路、小路、桥梁、道路附属设施、人工地貌、植被符号、地理名称注记等。蓝色：水涯线、单线沟渠及宽度注记、流向、干沟、水井、泉、输水槽、水系名称等。8.2.2调绘面积划定要求A.调绘范围必须略大于测图范围。B.调绘面积线在1:5000DOM（分辨率为0.5米）纸质打印图上划定。8.2.3调绘内容A.居民地：居民地的调绘：居民地采用简化调绘，只调名称。房屋不绘轮廓，不注建筑材料，二层以上房屋调绘需注层次。当密集居民地的二层房屋非常多且连片时，可只标注有代表性的房子进行标注，其余二层房屋由数据采集工序根据外业标注进行内业补充标注，高层房屋外业应注层次。B.独立地物：独立地物，如：打谷场、烟囱、水塔、路标、水井、广告牌、庙宇、无线电发射塔等必须调绘。地下建筑物一般不表示。独立坟及坟群均应表示。C.道路及附属设施：等级公路必须调绘道路名称、路面性质，如G312沥；等外公路、大车路调绘路面性质和宽度。道路实地位置可不用标绘。通往自由图边的公路应注明通向。道路附属设施如桥、涵、挡墙、里程碑等均须按实地位置调绘。大车路、乡村路要分别调绘。道路网密集处小路择要表示，只表示相对关系主要的小路，短小、次要的小路不表示。D.管线及垣栅：高压电力线、通信线等均应调绘。在工矿企业、城镇、电力排灌区等电力线、通信线较多时，调绘可以综合取舍。居民地内的低压线以及通往乡村的地上通信线可以不表示，其余线路全部表示；当同一杆上有多种线路时只表示主要线路。电杆、铁塔和工矿区的管道支架等杆位影象不清楚时要逐杆调绘,不能取舍，杆位影像清楚时可只调转点。地下光电缆、天然气管道、输油管道有明确标志的应准确表示，量取与明显参照物的相对距离。电力线调绘区的变压器要逐个调绘。E、水系及附属设施：河流、水库的水涯线等以摄影时为准。水井、输水槽、水闸、倒虹吸等附属设施应表示。大的机井应标注出来。F.地貌和土质：人工修筑的加固坡、坎要调绘，并注明其性质。其它各种天然坡、坎及比高由内业测绘。G.植被：植被应详细调注有关经济作物的种类和范围，如“果园”及“苗圃”外业要调绘准确。荒地、林地应区分范围线调绘，林地需要调注树种、所属林场，树高由内业立体判读。H、地理名称调查和注记：居民地、县市街道、厂矿企业、学校、医院、山名、沟名、河流、水库、沟渠和道路等名称必须实地核查正确，标注在像片上。8.3外业高程点补测由于本项目是无人机摄影的，高程精度很难控制。为了使成图精提高并达到项目要求，外业要补测一部分高程点。外业点在测区内要均匀分布，(像控点及基础控制点也充当外业高程点)最终平均每一幅1：2000比例尺的标准图幅里要有4-6个外业高程点。9航测内业技术要求航测内业技术要求执行GB/T7930-20081:5001:10001:2000航空摄影测量内业规范、1:5001:10001:2000地形图图式，地形图要素分类执行«1:5001:10001:2000地形图要素分类与代码。9.1 空中三角测量采用全数字摄影测量工作站完成空中三角测量,量测计算软件为MatchAT09.1.1 空三加密精度要求内业加密点对最近外业控制点的平面和高程中误差不得大于下表的规定:地形等级地形图比例尺III平面(In)高程(In)1：20001.10.89.1.2空三作业要求A.作业前认真检校仪器和检查软件配置，确保仪器性能良好，软件配置正确。B.检查影象是否是畸变差改后的航片、外业控制点文件和相机文件输入的正确性,以航摄单位提供的相机内方位鉴定元素和航测外业控制成果为准，确保空三加密原始输入数据的完整无误。C.量测过程要认真、仔细、准确，对于外业点要根据刺点片点位、略图及说明仔细判读，避免点位量测错误。E级GPS控制点作为高程控制点加入量测进行定向。D.量测中如发现外控点离各类标志太近，加密时注意处理此类问题。外控点量测时应量测主要的、影象清晰的像对。对外控点处于外插位置、影象不清晰的像对不要量测，否则会降低加密精度。E.由于无人机航片重叠度大，单个外控点涉及到的航片较多；因此像控点的量测一定细心且必须有第二人进行并相互检查。F.量测完后进行最终的平差结算，并利用外业高程点进行检查，或利用部分外业点作为空三高程控制点参与平差计算。G.由于航测制图的工期很短，为了提高空三加密的生产效率，空三加密的作业流程可以采用先完成内业加密点量测等工作，等外业控制点成果提交后，再量测外控点，最后进行平差计算，平差结果满足各项限差要求将成果提交采集工序并上交资料室存档。9.1. 3内业加密点的分布要求A.内业加密点尽量布满像片全部范围，六度重叠的航带连接点每张像片不少于3个。按3*3标准位置选点每个区域连接点数量不少于3个。应加强图形构网强度的检查，在少点位置予以补点。8 .大的河流、水库上要量测一定数量的水位点。9 .L4数据量测和处理A.设备、软件：仪器采用全数字摄影测量工作站，量测计算采用空三加密程序MatchAT,数据平差模型为光束法区域网平差。B.数据处理时，首先应将物方标准方差权减小，进行粗差的消除，然后逐步提高物方权重,确保粗差被探测全部探测出来,必要时,采用patb进行二次平差专业验算。C.对数据处理过程中发现的各种问题，经处理改正后，必须把一系列成果改为正确值，方能将文件传下工序使用。9.2数据采集9.2.1作业环境准备数据采集在全数字摄影测量MaPMatriX工作站完成。采集前，仪器保证处于良好的作业状态，鉴定合格后方可作业。软件参数设置正确，满足本项目数据采集作业要求。9.2.2模型定向精度指标采用空三自动恢复模型进行立体测图，尽量不进行二次定向作业。模型接边：相邻像对地物和等高线接边误差不得大于地物点平面位置中误差和等高线中误差的1.5倍，个别不得大于2.O倍。9.2.3数据采集原则A.地物、地貌要素的采集按编码分层进行采集，各要素编码要求使用正确，在有二级码的情况下，不允许用大类码、用大类码+小类码组成的要素编码进行采集。一般地物、地貌要素的分类码执行«1:5001:10001：2000地形图要素分类与代码。B.数据采集范围应在定向点连线以内,最大不得超过定向点连线外400个像素（像片上）。如果相邻航线或像对，在接边处有阴影等缺陷，在本像对补测时，测绘范围可酌情放宽，并做记录。C.地物与地貌要素应先依据外业调绘片进行采集。原则上是外业定性、内业定位。如确认外业调绘有错误时，内业应根据立体模型进行改正并有相应的记录（如：调绘片说明、手簿记录等），备查。测绘地物地貌做到无遗漏、变形、移位。注意，高压电杆、通讯杆、低压杆、地下光电缆、水渠、天然气管道等应认真判读调绘，对外调不合理的地方，应在仪器上进行处理并记录。D.地物与地貌的采集，严格按实际立体采集。地物采集注意处理地物间的相互关系（如：道路和桥等地物关系），重点做好公路、铁路及其附属设施的采集。地貌采集要注意微型地貌的表示。E.点状地物和非比例表示的线状地物，按照地物中心采集；有方向的点状地物第一个点采集定位点，第二点为方向点；依比例尺表示的线状地物严格按照实地位置采集；有符号的线状地物根据符号左生成原则采集。另外，采集线状地物时注意点的密度，确保地物几何形状的真实。F.数据采集的范围依据甲方提供的作业范围为准。G.保证采集成果的唯一性，绝不允许出现文件数据的重复问题。特别是采集后切图要准确，确保地物、地貌接边的正确性及完整性，如果出现重复参考或镶嵌的数据应在本工序自行删除，不得将重复数据问题移交给下工序。H.采集完成后作业员应认真自校，检查员严格检查，对于隧道口、立交等重点工点应在立体上仔细检查地貌采集情况，并做到原始记录清楚，项目填写完整、齐全、正确，签名后方可交下工序。924测绘地物、地貌的要求测区内的居民地，参照相应图式规范要求表示。A.独立地物独立地物的采集依据外业调绘片分层采集。外业散坟的调绘是示意性的，采集时注意定位和增补。打谷场、烟囱、水塔、路标、水井、广告牌、庙宇、无线电发射塔等有方位意义的独立地物必须采集。B.交通及附属设施a、公路的路肩线宽度图上小于Inim不表示，公路中间的绿化隔离带宽度图上大于1.3mm用双线表示，否则用狭长灌木采单线表示。b、公路的附属建筑物（如：桥、桥墩、立交桥、平交道、涵、上下挡墙、里程碑、铁丝网、行树等）全部表示，路堤、路堑等人工地貌禁止使用等高线表示；另外，桥头的加固路堤和对应的坡脚线应与桥梁套合、对称。c、公路统一按等外公路层码采集，编辑时注记道路名称、路面材质及宽度。d、道路相交处路宽变化较大时，需按实际立体影象采集，不能使用平行线表示。e、通过散列式居民区的道路采集要连续，不宜中断。f、采集时注意区分依比例尺表示的大车路和乡村路及不依比例尺表示的乡村路和小路。g、内部道路只表示厂矿企业内部铺装路面的道路。C.水系及附属设施a、河流、湖泊、水库、池塘等地物的水涯线按立体模型的水边线依比例尺采集。b、河流、沟渠的宽度在图上大于0.5mm时依比例尺采集，否则，用单线按中心线不依比例尺采集。居民地内的干沟用排水沟采集。c、水塘一般只采集水涯，当水涯线和坎边线在图上投影距离大于Inlln时可只采集陡坎。d、外业漏调的单线渠、冲沟，内业采集时要补充采集。沟底宽度在图上大于5mm的冲沟应加测等高线。e、水系附属设施（如水井、泉、水闸、拦水坝、输水槽、倒虹吸等）必须采集。f、大的机井应标注出来。D.管线及附属设施a、电力线、通信线、输油输气管道等管线的采集按照调绘片作业。b、电杆、铁塔、管线支架等要素全部采集，采集原则是以立体模型为准，根据调绘片认真判读和量测。c、变压器、变电室全部采集。电力线或通信线入地时按相应层码加注入地符号。E.境界和植被甲方未提供境界资料，如果需要上图，则需要甲方提供上图数据，注意区分植被范围界线，防火通道要重点标记。F.地貌a、大面积的梯田坎应采集最上、最下的坎，中间的坎先采集高大的坎，再采集其它坎，坎的采集密度控制在图上8mm左右一个坎。b、平地上高度大于1米的斜坡、陡坎均应表示。斜坡坎的采集要求区分自然坡和人工坡。自然斜
