20米空心板后张预应力张拉计算书.doc

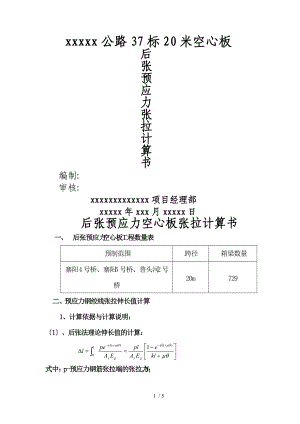

xxxxx公路37标20米空心板后张预应力张拉计算书编制:审核:xxxxxxxxxxxxx项目经理部xxxxx年xxx月xxxxx日后张预应力空心板张拉计算书一、 后张预应力空心板工程数量表预制范围跨径箱梁数量寨阳4号桥、寨阳5号桥、普头河2号桥20m729二、预应力钢绞线张拉伸长值计算1、计算依据与计算说明：1、后张法理论伸长值的计算：式中：p-预应力钢筋张拉端的张拉力,N；l-从张拉端至计算截面的孔道长度,m；-从张拉端至计算截面曲线孔道部分切线的夹角之和,rad；k-孔道每米局部偏差对磨擦的影响系数；-预应力钢筋与孔道壁的磨擦系数；Eg-预应力钢筋的弹性模量,Mpa；Ay-预应力钢筋截面面积,mm2.2、计算取值：a、张控制应力=1395MPab、J15.2钢铰线公称面积Ay= 140mm2c、弹性模量Ey=1.95×105 Mpad、张拉控制力P=1395MPa×140mm2=195.3KNe、孔道每米局部偏差对磨擦的影响系数 K=0.0015 f、预应力钢筋与孔道壁的磨擦系数 =0.25 g、锚具变形与钢筋回缩 62、计算详细过程1、中跨、N2预应力束板长19.4米、张拉端至计算截面即箱梁中心的孔道长度X=9.697m从张拉端至计算截面曲线孔道切线夹角之和: =5×180=0.08727 rad平均张拉力Pp=P1-e- kx-< kx+ >0.0015×9.697+0.25×0.08727195.3×<1-e-0.0015×9.697-0.25×0.08727>=191.792KNL=191.792×103×9.697×103<140×1.95×105>=68.2mm总伸长值L=68.2×2=136.4mm、N1预应力束板长19.4米X=9.684平均张拉力Pp192.210L=68.1 mm总伸长值L=68.1×2=136.2mm2、边跨、N2预应力束板长19.6米、张拉端至计算截面即箱梁中心的孔道长度X=19.499/2m=9.7495195.3×<1-e-0.0015×9.7495-0.25×0.08727>=5×180=0.08727rad0.0015×9.7495-0.25×0.08727平均张拉力 Pp=191.784KNL=191.784×103×9.7495×103<140×1.95×105>=68.5mm总伸长值L=68.5×2=137mm、N1预应力束平均张拉力Pp192.203KNL=68.5 mm总伸长值L=68.5×2=137mm三、千斤顶压力与油表读数计算钢绞线张拉力与油表读数<20米空心板4束>钢绞线规格:15.2 标准值:1860MPa 控制应力:1395MPa 截面面积:140mm2钢 绞 线 根 数张拉应力conMPa张拉 力F <KN>1号千斤顶-4001号压力表<2010.9.20>2号千斤顶-3153号压力表控制 应力张拉 分级张拉 应力 Y=0.0205*X+0.1433Y=0.0209*X-0.45634139510%139.578.11.7 1.2 20%279156.23.3 2.8 50%679.5390.68.2 7.7 100%1395781.216.2 15.9 钢绞线张拉力与油表读数<20米空心板5束>钢绞线规格:15.2 标准值:1860MPa 控制应力:1395MPa 截面面积:140mm2钢 绞 线 根 数张拉应力conMPa张拉 力F <KN>1号千斤顶-4001号压力表2号千斤顶-3153号压力表控制 应力张拉 分级张拉 应力 Y=0.0205*X+0.1433Y=0.0209*X-0.45635139510%139.597.0 2.1 1.6 20%279193.9 4.1 3.6 50%697.5484.8 10.2 9.7 100%1395969.5 20.2 20.0 计 算 ： 钢绞线张拉力与油表读数<20米空心板4束>钢绞线规格:15.2 标准值:1860MPa 控制应力:1395MPa 截面面积:140mm2钢 绞 线 根 数张拉应力conMPa张拉 力F <KN>9233号千斤顶-05238号压力表<2010.11.5>9231号千斤顶-05232号压力表控制 应力张拉 分级张拉 应力 Y=0.0338*X+0.0210Y=0.0338*X+0.02074139510%139.578.1 2.7 2.7 20%279156.2 5.3 5.3 50%679.5390.6 13.2 13.2 100%1395781.2 26.4 26.4 钢绞线张拉力与油表读数<20米空心板5束>钢绞线规格:15.2 标准值:1860MPa 控制应力:1395MPa 截面面积:140mm2钢 绞 线 根 数张拉应力conMPa张拉 力F <KN>9233号千斤顶-05238号压力表<2010.11.5>9231号千斤顶-05232号压力表控制 应力张拉 分级张拉 应力 Y=0.0338*X+0.0210Y=0.0338*X+0.02075139510%139.597.7 3.3 3.3 20%279195.3 6.6 6.6 50%697.5488.2 16.5 16.5 100%1395976.5 33.0 33.0 计 算 ： xxxxxx项目部xx年xxxx5 / 5
