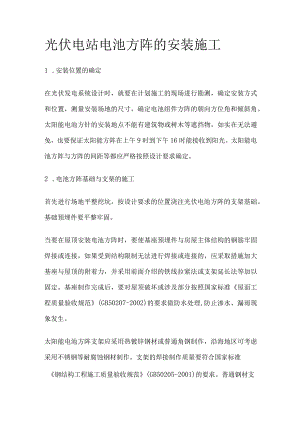

光伏电站 电池方阵的安装施工.docx

光伏电站电池方阵的安装施工1 .安装位置的确定在光伏发电系统设计时，就要在计划施工的现场进行勘测，确定安装方式和位置，测量安装场地的尺寸，确定电池组件方阵的朝向方位角和倾斜角。太阳能电池方针的安装地点不能有建筑物或树木等遮挡物，如实在无法避免，也要保证太阳能方阵在上午9时到下午16时能接收到阳光。太阳能电池方阵与方阵的间距等都应严格按照设计要求确定。2 .电池方阵基础与支架的施工首先进行场地平整挖坑，按设计要求的位置浇注光伏电池方阵的支架基础。基础预埋件要平整牢固。当要在屋顶安装电池方阵时，要使基座预埋件与房屋主体结构的钢筋牢固焊接或连接，如果受到结构限制无法进行焊接或连接的，应采取措施加大基座与屋顶的附着力，并采用前面介绍的铁线拉紧法或支架延长法等加以固定。基座制作完成后，要对屋顶破坏或涉及部分按照国家标准屋面工程质量验收规范(GB50207-2002)的要求做防水处理,防止渗水、漏雨现象发生。太阳能电池方阵支架应采用热镀锌钢材或普通角钢制作，沿海地区可考虑采用不锈钢等耐腐蚀钢材制作。支架的焊接制作质量要符合国家标准钢结构工程施工质量验收规范(GB50205-2001)的要求。普通钢材支架的全部及热镀锌钢材支架的焊接部分，要进行涂防锈漆等防腐处理。太阳能电池支架与基础之间应焊接或安装牢固。在电池方阵基础与支架的施工过程中，应尽量避免对相关建筑物及附属设施的破坏，如因施工需要不得已造成局部破损，应在施工结束后及时修复。电池组件边框及支架要与保护接地系统可靠连接。3 .电池组件的安装(1)太阳能光伏电池组件在存放、搬运、安装过程中，不得碰撞或受损，特别要注意防止组件玻璃表面及背面的背板材料受到硬物的直接冲击。(2)组件安装前应根据组件生产厂家提供的出厂实测技术参数和曲线,对电池组件进行分组，将峰值工作电流相近的组件串联在一起，将峰值工作电压相近的组件并联在一起，以充分发挥电池方阵的整体效能。(3)将分好组的组件依次摆放到支架上，并用螺丝穿过支架和组件边框的固定孔，将组件与支架固定。(4)按照方阵组件串并联的设计要求，用电缆将组件的正负极进行连接。对于接线盒直接带有连接线和连接器的组件，在连接器上都标有正负极性，只要将连接器接插件直接插接即可。电缆连接完毕，要用绑带、钢丝卡等将电缆固定在支架上，以免长期风吹摇动造成电缆磨损或接触不良。(5)安装中要注意方阵的正负极两输出端，不能短路，否则可能造成人身事故或引起火灾。在阳光下安装时，最好用黑塑料薄膜、包装纸片等不透光材料将太阳能电池组件遮盖，以免输出电压过高影响连接操作或造成施工人员触电的危险。
