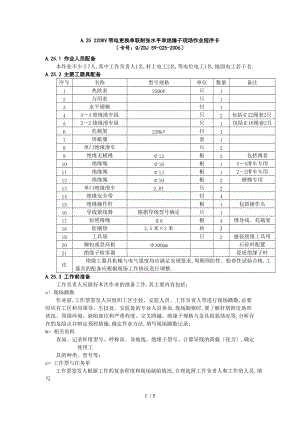

220KV带电更换单联耐张水平串绝缘子现场作业程序卡.doc

A.25 220KV带电更换单联耐张水平串绝缘子现场作业程序卡卡号：Q/ZDJ 59-025-2006A.25.1 作业人员配备本作业不少于7人,其中工作负责人1名,杆上电工2名,等电位电工1名,地面电工若干名.A.25.2 主要工器具配备序号名称型号规格单位数量备注1兆欧表2500V只12万用表只13水平硬梯付1444绝缘滑车组只2包括22绳套2只522绝缘滑车组只1包括16绳套2只6托瓶架220kV付17屏蔽服套18单门绝缘滑车只29绝缘无极绳12根2包括绳套10绝缘绳16根144滑车专用11绝缘绳12根122滑车专用12绝缘绳10根2硬梯专用13单门绝缘滑车2.0T只214绝缘安全带付415绝缘操作杆根1包括操作头16导线紧线器根据导线型号确定只117短绝缘绳8根4绑导线、托瓶架18防潮垫2.5米×2米块219工具袋只2盛装绝缘工具用20脚扣或登高板300mm石砼时配置21绝缘子检零器瓷质绝缘子时注绝缘工器具机械与电气强度均应满足安规要求,周期预防性、检查性试验合格,工器具的配备应根据现场工作情况进行调整.A.25.3 工作前准备工作负责人应做好本次作业的准备工作,其主要内容包括：a> 现场踏勘作业前,工作票签发人应组织工区生技、安监人员、工作负责人等进行现场踏勘,必要时应有工区和局领导、生技处、安监处的专业人员参加.现场勘察时,要了解杆塔附近地形状况、周围环境、缺陷部位和严重程度、交叉跨越、绝缘子规格与金具组装情况等,分析存在的危险点并制定预控措施,确定作业方法,填写现场踏勘记录；b> 相关资料查阅、记录杆塔型号、呼称高、导地线、绝缘子型号、计算导线的荷载张力,确定使用工具的种类、型号等；c> 工作票与任务单工作票签发人根据工作的复杂程度和现场缺陷情况,合理选择工作负责人和工作班人员,填写并签发电力线路带电作业工作票,签发前应经工作负责人审核；工作票和工作任务单应一同下发给工作负责人,工区应提前向调度提出停用线路重合闸申请；d> 工具、材料的准备和要求根据工作任务单准备材料等,核对型号和数量无误；c) 危险点分析预控：序号危险点控制与防范措施1误登杆塔登塔前必须仔细核对线路双重命名、杆塔号,确认无误后方可上塔.2导线落地导线紧线器型号要选对,绝缘44滑车组、托瓶架安装可靠,44滑车组收紧绝缘子串下垂后,经冲击检查完好后,才能摘开绝缘子与碗头的连接.3触电伤害横担侧电工与带电体间、等电位电工与接地体间以与工器具上下传递时要保持1.8m的安全距离,横担侧作业人员的手不得接触第二片绝缘子的钢帽.等电位人员手不得超过第二片绝缘子的伞裙范围.4高空坠落登塔时应手抓主材,不得抓脚钉,石砼上杆塔前,对脚扣、登高板冲击试验.杆塔有防坠装置的,应使用防坠装置,上、下塔与杆塔上转位过程中,双手不得持带任何工具物品等,工作过程中应正确使用安全带.杆塔上作业时,不得失去安全带的保护.绝缘软梯挂上后,杆塔上电工检查悬挂情况,地面电工冲击悬挂好的软梯.5高空落物工具、材料等绑扎可靠,上下传递平稳,解绳前应先检查.6其他等电位电工进入、退出带电体前,必须汇报并听从工作负责人的指挥,同时根据现场实际情况,补充必要的危险点分析和预控内容.A.25.4 二交一查a> 工作前,工作负责人检查工作票所列安全措施是否正确完备、是否符合现场实际条件,必要时予以补充；工作负责人应召集工作班成员进行"二交一查",包括交代工作任务、安全措施和技术措施,进行危险点告知,检查人员与精神面貌状况和工作准备情况；b> 全体工作班成员明确工作任务、安全、技术措施和危险点后在工作票上签字.A.25.5 人员分工a> 工作负责人1名,负责作业监护必要时增加杆上监护人；b> 杆上作业人员2名,负责装拆44绝缘滑车组、绝缘子、软梯滑车等；c> 等电位作业人员1名,负责导线与绝缘子的分解和连接与配合塔上电工装拆44绝缘滑车组等；d> 地面作业人员若干名,负责44滑车组的松紧、传递工具、绝缘子串、软梯悬挂与冲击检查等.A.25.6 安全措施与注意事项a> 作业应在良好天气下进行,遇雷、雨、雪、雾、风力大于五级与空气相对湿度大于80%时,不得进行带电作业；b> 工作负责人在作业开始前,必须告知调度,X X 工作负责人带领工作班在 X X 线路上更换绝缘子工作,申请停用重合闸,若线路跳闸不经联系不得强送,工作结束后必须与时向调度工作许可人汇报；c> 在带电作业过程中如遇设备突然停电,作业人员应视设备仍然带电； d> 用2500伏兆欧表进行绝缘检测,操作时应戴清洁、干燥的手套,防止使用中脏污和受潮；e> 人身与带电体最小安全距离1.8m,绝缘操作杆2.1m和绝缘工具、绳索的有效长度1.8m；f> 摘换绝缘子串时,等电位人员的双手不得超过第二片绝缘子的伞裙,良好绝缘子片数不少于9片；等电位电工进入、退出带电体前,必须汇报并听从工作负责人的指挥.g> 绝缘子承力工具受力后,须检查各部件受力情况,确认安全可靠,方可脱离绝缘子；h> 上下传递绝缘子要用绝缘绳,传递过程要防止损伤绝缘子和高空落物；i> 当绝缘子串未脱开导线前,横担侧电工不得先行摘开球头挂环与绝缘子的连接,横担侧电工在横担侧摘绝缘子串与球头时,手不得接触第二片绝缘子的铁帽；j> 作业人员在杆塔上作业时不得失去安全带保护,塔上转移时严禁双手持带任何工具物品等；k> 遵守国家电网公司电力安全工作规程电力线路部分中其他相关规定.A.25.7 作业内容和工艺标准序号作业内容作业工序工艺标准和要求1核对现场a>核对线路双重命名、杆塔号；b>核对现场情况；c>现场列队进行"两交一查"工作.1>由登塔人员核对线路双重命名、杆塔号,工作负责人确认；2>由工作负责人核对现场情况；3>工作负责人在开工前,在现场召集全体作业人员列队,交待工作任务、安全措施, 检查工器具是否完备和登塔人员精神状况是否良好.2检测工具a>对安全用具、绳索与专用工具进行外观检查；b>对绝缘工具进行绝缘电阻检测；c>屏蔽服衣裤穿戴连接完好并进行电阻值检测.1>安全用具、工器具外观检查合格无损伤、变形、失灵现象；2>绝缘工具使用应,并应用2500V兆欧表或绝缘检测仪进行分段绝缘检测电极宽2cm,极间宽2cm,电阻值应不低于700M；操作绝缘工具时应戴清洁干燥的手套.3>用万用表测量屏蔽服衣裤最远端点之间的电阻值不得大于20.4石砼上杆塔前,应对脚扣、登高板冲击试验.5绝缘硬梯组装好后,地面电工应进行冲击试验.3登塔a>登塔作业人员身背绝缘绳,登塔工作；b> 工作负责人严格监护.1>登塔前正确佩带个人安全用具,杆塔有防坠装置的,应使用防坠装置,登塔与杆塔上转移过程中,双手不得持带任何工具物品等；杆塔上人员,必须使用安全带,在杆塔上作业时,不得失去安全带保护；2>监护人专责监护,不得直接操作.4绝缘子测零若是瓷质绝缘子串时,将检测杆传至塔上,对瓷质绝缘子进行零值检测,告知工作负责人,并做好记录.当发现同一串中的零值绝缘子片数达到5片,应立即停止检测,并停止工作；检测后如良好绝缘子少于9片,立即停止工作；保持绝缘操作杆有效长度不小于2.1m.5工器具传递安装a>地面电工吊上22绝缘滑车组,等电位电工将二门滑车组的一头挂在塔顶挂好；b>杆塔上电工吊上硬梯固定器,等电位电工装好；c>地面电工将绝缘硬梯组吊上,等电位电工将硬梯与固定器组装好；d>工作负责人指挥地面电工与塔上电工配合利用二门滑车组和硬梯左右控制绳将硬梯的另一头拉起,使硬梯水平,并使硬梯一头处于绝缘子外侧碗头导线处；e>地面电工打好小钢钎后将硬梯左右控制绳在小钢钎上固定；f>等电位电工携带绝缘绳登塔沿水平硬梯以坐式进入强电场进行等电位,绑好腰绳,挂好无极绳,吊上紧线器,两根无极绳同时吊上44绝缘滑车组,尾绳穿入横担处的单面滑车并带紧,吊上保险绳、托瓶架装好.1>杆塔上电工保持人身与带电体最小安全距离1.8m；2>传递工器具绳扣应正确可靠,塔上人员防止高空落物；3>杆塔上、下作业人员应密切配合；4>等电位电工进入强电场前,应先挂好副保险,征得监护人同意后方可进入强电场；5>转移电位时,人体裸露部位与带电体距离不小于0.3m；6>等电位电工对相邻导线距离不小于2.5m,对接地体不小于1.8m；7> 绝缘硬梯挂上后,杆上电工检查悬挂情况,地面电工冲击检查悬挂好的硬梯.8杆塔上作业时,不得失去安全带的保护.在杆塔上转移中,严禁双手持带任何工具物品等；6更换绝缘子a>等电位电工拔掉导线端碗头处弹簧销,在末端托瓶架处绑好绝缘绳；b>地面电工收紧44绝缘滑车组,使绝缘子串松弛,等电位电工摘开碗头连接,使绝缘子串与导线脱离；c> 等电位电工慢慢松放托瓶架与绝缘子串至垂直.d>塔上电工用绝缘无极绳绑好绝缘子串,拔出横担侧碗头的W销；e>塔上电工与地面电工配合吊下旧绝缘子串；f>塔上电工、地面电工、等电位电工以相反的程序安新绝缘子串.1>绝缘子串在脱导线前,必须仔细检导线紧线器,绝缘44滑车组等受力部件是否正常良好,检查认为无问题后经负责人同意方可脱离；2>横担侧电工始终保持人体与带电体最小安全距离1.8m；3>保持绝缘承力工具与绳索的最小有效绝缘长度1.8m；4>在绝缘子串未脱离导线前,杆上作业人员的手不得接触第二片绝缘子的钢帽.5>绝缘子应保持清洁,绑扎可靠,传递时避免损伤绝缘子；6>绝缘子如是瓷质或玻璃的可分二次吊装.7等电位人员的双手不得超过第二片绝缘子的伞裙.7拆除与传递工器具a>等电位电工和横担侧电工检查绝缘子串连接状况良好杆上电工对新瓷质绝缘子串进行检测无误,报工作负责人,拆除成套绝缘工具并传至地面；b>等电位电工得到工作负责人同意后,脱离等电位,等电位电工脱离电场,沿水平硬梯以坐式返回铁塔；c>塔上电工与地面电工配合拆除绝缘水平硬梯,并传至地面.1>检查绝缘子串W销或R形销是否齐全；2>等电位电工脱离电场时应征得监护人同意.3在杆塔上作业时,不得失去安全带的保护.在杆塔上转移中,严禁双手持带任何工具物品等；8下塔a>检查杆塔上无遗留物；b>下塔返回地面；c>工作负责人严格监护.1>确认杆塔上无遗留物；2>下塔时,必须戴安全帽,杆塔有防坠装置的,应使用防坠装置,下塔过程中,双手不得持带任何工具物品等；3>监护人专责监护.9工作终结a>清理地面工作现场；b>工作负责人全面检查工作完成情况,确认无误后签字撤离现场；c>工作负责人向调度<工作联系人>汇报,履行工作终结手续.1>确认工器具均已收齐,工作现场做到"工完、料净、场地清"；2>与时向调度汇报,恢复重合闸.10自检记录a>更换的绝缘子串连接完好,杆塔上无遗留的工具材料等；b>发现的问题与处理情况；c>验收结论.工作负责人： 日期：5 / 5
