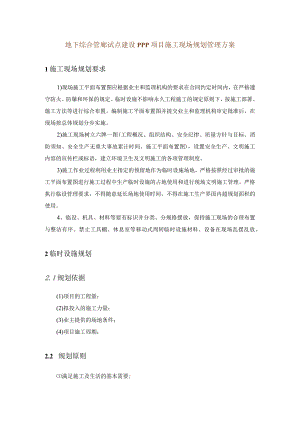

地下综合管廊试点建设PPP项目施工现场规划管理方案.docx

地下综合管廊试点建设PPP项目施工现场规划管理方案1施工现场规划要求1)现场施工平面布置图应根据业主和监理机构的要求在合同约定时间内，在严格遵守防火、防爆和环保的规定、临时设施不影响永久工程施工的规定原则下，按施工部署、施工方法等进行综合布置。编制施工平面布置图并提交业主和监理机构审定批准后，在现场按总体规划分步实施。2)施工现场树立六牌一图(工程概况、组织结构、安全纪律、质量方针与目标、消防须知、安全生产无重大事故累计时间、施工平面布置图)，设置安全生产、文明施工内容的宣传栏或标语，建立环境卫生及文明施工的各项管理制度。3)施工作业过程利用业主指定的预留地作为临时设施场地，严格按照经过审批的施工平面布置图进行施工过程中生产临时设施的占地使用和进行现场文明施工管理。严格执行临设管理要求，不得随意延长场地使用时间，不得在施工生产界面内超规划面积的使用。4、临设、机具、材料等要有标识并分类、分规格摆放，保持施工现场的合理布置与整洁有序。禁止工具棚、休息室等移动式周转临时设施材料、设备在现场乱摆乱放。2临时设施规划2.1规划依据(1)项目的工程量；(2)拟投入的施工力量；(3)业主提供的场地条件；(4)项目施工周期；2.2 规划原则满足施工及生活的基本需要;(2)以可移动、半永久性建筑为主；(3)注重现场安全、实用，文明、整洁;2.3 临时设施规划3.1.1施工临时设施(1)临时道路1)临时道路根据运量、运距、工期、地形和当地材料设备条件，采用多种形式，灵活布置。2)场地布置充分利用现场地形，合理安排场地，靠近主要场地，便于工程运输；3)合理选线，使线路顺直，运程短。4)避免地质不良地带和工程造价高的工程，避免拆迁建筑物和穿过良田，少占农田，对原有道路经改善后，能利用者尽量利用。5)在有可能的情况下，施工期间运输便道的翻交要与后期的道路施工相结合，至工程后期再做正式路面，这样既满足了当前施工的需要，又有利于降低造价。临时道路效果图(2)临时围墙1)在施工区设置临时围栏，以利于施工的安全防护和保卫。2)市区主要路段和其它涉及市容景观路段的工地设置围挡高度不低于2.5米，其它工地的围挡高度不低于1.8米。3)现场施工临时围墙兴建时除需满足在用地红线范围内的要求外，且围墙装饰做到与周围环境相协调，并经常保持整洁。临时围墙效果图n,二令I中,中冶中国XXXX集团有限公司1承建“XXXXXX”工程中*kMI>on i一标语待定Kon大门示意图（3）施工用电1）施工用电从业主指定的接入点，引入施工现场，现场设置变压器。为施工生产和办公生活提供电力。临时变压器及配电箱效果图2）施工电源采用三相五线制，施工现场根据需要灵活设置配电箱，所有配电箱（柜）分级设置，并配有漏电保护开关。3）临时电缆沿施工道路敷设或架空，过路处设套管并埋入地下0.6米，将标志牌置于电缆线路上方。4）在每一个结构施工的位置设置铜灯照明，采用钢管搭设高塔架。搭设塔架必须设有良好的接地装置。流动作业区域采用流动式小型太阳灯辅助照明。5）施工场区范围内的设施按业主要求及有关规定悬挂警告旗号、标志等。电缆过路及标识效果图（4）施工用水及排水1）临时用水按业主要求报装后确定。接入点处设水表计量。2）主管布置在临时道路或施工区域外侧，各作业区分别引出用水支管至各用水处，并设专用水龙头。3）管道采用钢管或PVC管，管线埋地深度300500mm,过路处增设套管。4）布置的原则是在保证正常供水的情况下，管道铺设越短越好，同时还应考虑全面，在工程进展期中各段管网应具备有移置的可能性。5）地面排水遵循先整治后开挖的施工顺序，在施工现场设置临时排水沟，以利于施工用水的统一排放，同时可用于雨季部分地表雨水的引导和排放。6）沿开挖基坑外设置截水沟，以防地表水流入坑内。7）在施工现场的适当位置设置临时沉淀池，用于处理平时的施工用水，处理后的废水统一排至业主指定地点。施工给水及排水效果图（5）施工现场消防如果业主提供的消防设施不能满足施工现场的消防需要，则在布置施工临时管线时，加大管线的直径，并在适当位置设置消防栓，同时在施工现场和生活区,设置若干消防器材和消防砂堆，以满足施工现场和生活区消防的需要。消火栓及灭火器效果图（6）办公大临1）现场办公室包括项目部各部室的办公室及会议室。利用组合式板房或集装箱，摆放于本工程预留场地。2）具体做法一般为场地平整压实后进行硬化,硬化面层为IOomm厚的C20素碎。办公室效果图（7）钢筋堆放及加工场1）钢筋加工场采用半封闭式管理，场地硬化处理，散水符合要求。棚内按照其使用功能分为：原材料堆放区、加工制作区、成品半成品堆放区、废品区。2）场地四周低、中心高，面层排水坡度1.5%,场地四周设置了排水沟。3）钢筋垫高堆放，离地50Cm以上，下部支点牢固，保证钢筋不变形。4）钢绞线的存放地点干燥，雨天时，采用彩条布覆盖，已防止被雨水淋湿。5）按照规定对现场材料进行标识，标识内容包括材料名称、产地、规格型号、生产日期、出厂批号、进场日期、检验状态、进场数量、使用单位等，并根据不同的检验状态和结果采用统一的材料标识牌进行标识。6）易滑落的材料堆放捆绑牢固，高度在1.5米左右，符合要求。钢筋堆放及加工场效果图MIHIII木工加工场及标识效果图（8）原材料堆放场地及库房1）存放场、材料加工厂设置在运输及卸料方便的场所。模板、脚手架等周转材料，选择在装卸、取用、整理方便和靠近工程现场的地方放置。2）各种材料分区存放，存放场留有足够宽度的通道，便于装运。3）各种材料的堆放做到一头齐，一条线，设置标识牌。4）材料场做到整齐干净，无砖瓦块、钢筋头等，无杂草、杂物。5）各种材料进场均有合格证或试验单等质量证明资料。6）贵重物资、装备器材存入库内。7）氧气瓶、乙燃瓶分开存放，间距不小于5m,具有良好的通风，悬挂安全志Q8）油库严格制订安全管理制度、用火管理制度、外来人员登记制度。如中ar+冶项目部材料堆放场及库房效果图仓库外观及内部效果图3.1.2生活临时设施本工程的生活临时设施主要包括宿舍、食堂、医务室、浴室、车库和厕所等。（1）生活区与施工作业区必须分开设置；严禁在尚未竣工建筑物内设置员工宿舍。（2）生活区内应为作业人员提供晾晒衣物的场地，房屋外应道路平整，设置排水设施，晚间应有照明。（3）宿舍应设置可开启式窗户，保证室内通风良好，宿舍内应保证必要的生活空间，室内净高不得小于2.4m通道宽度不小于0.9m,每间宿舍居住人数不得超过8人；宿舍内的床铺不得超过2层，严禁使用通铺；宿舍内应设置生活用品专柜。（4）食堂应分设加工间和储存间，加工间内还应设置橱柜，地面应做硬化和防滑处理；食堂应有通风、排气和排水措施；储存间应配备必要的冷藏设施。（5）食堂纱门、纱窗、纱罩配备齐全；食堂门、储存间门、下水道口、排气窗口要设挡鼠网。食堂外设密闭式泪水桶，并应及时清运。（6）应设置医疗保健室（点），备有常用药品、急救器材及相应专（兼）职医务人员。（7）施工现场宜设置淋浴间并保障热水供应，有排水、通风设施，设置存衣柜或者换衣架。（8）施工现场厕所应采用水冲式，蹲位采用隔板分隔；厕所应铺贴瓷砖；新建临时厕所化粪池应作抗渗处理。（9）宜设置员工活动室并配备必要的文体活动设施、用品。生活临时设旅效果图3施工现场管理3.1现场卫生管理（1）施工过程中产生的垃圾及时入箱、及时清理，垃圾要有良好的分类和收集方法，被清理的垃圾应符合环保要求，及时进行有计划的经常性清理，按业主要求运至指定位置，无论任何情况废料、垃圾不允许被回埋至现场，禁止在现场焚烧施工或生活等各类垃圾。（2）加强过程控制，所有原材料、半成品、成品的状态标识清楚。放置的物品要摆放整齐，保证现场整齐美观。（3）设置施工废弃材料堆放场，施工班组每天的施工作业完成后，将有用的材料在施工部位摆放整齐或交给专人保管，下脚料送至废弃材料堆放场，施工现场管理应高标准、严要求，每日工作要做到工完料尽场地清，施工现场每周定期至少大清扫一次，设备、材料或配件应保持清洁，杜绝不文明的漫画和文字。（4）施工废水排至指定地点，保证现场雨水排水畅通。生活污水按业主要求统一处理，统一排放至业主指定地点。（5）教育公司职工并制定相应的规章制度，严禁在工作区域或非指定吸烟处吸烟，严禁在施工现场用餐、饮酒。3.2文明施工管理（1）施工中听从业主和监理机构的统一部署和安排，当下道工序对上道工序有影响时，应制定防范措施，保证上道工序不受损害，现场应做好成品保护工作，已安装的设备管线做到有防损伤、防污染措施。刷漆、抹灰，电焊施工时，不得四处喷洒溅落。（2）施工用的电焊机、空压机等应有防雨棚，做到三面挡、一面敞，上有盖、下有垫，线路敷设整齐，并有专人负责，经常检查线路，及时清理易燃物。（3）及时回收余料、废料，严禁乱堆乱放，施工材料做到工完料尽场地清,保证施工场地清洁、道路畅通，排水系统处于良好的使用状态。在车辆、行人通行的地方施工时，应设置施工标志。（3）水、电管理应有专人负责，杜绝长明灯、长流水。现场的水管、电缆、导线等的安装和使用必须符合安装规范和安全操作规程，并按施工组织设计进行合理布置，不准乱拉乱扯，随意接线。使用的电焊软线、氧气带和电焊条，每日收工后应盘好收回，电焊条返库，焊条头回收。（4）施工中开挖沟、坑、槽要及时回填，余土要及时清出厂区，不得将土盖在设备或材料上。（5）配电室、变电所、控制室的仪表盘（柜）要保持清洁，严禁非施工人员进入，主控室调试人员着装必须干净。3.3 现场通讯管理（1）在项目部办公室设电话、传真机若干台，以方便同业主及监理工程师的联系。（2）在现场建立必要的计算机辅助项目管理系统，利用网络传递，同业主和监理工程师进行文件和信息传递，加快信息的传递速度。（3）在得到业主同意前提下，主要施工和协调人员配置无线对讲机，以加强现场呼叫和即时联络。3.4 现场治安管理（1）根据业主要求和区域分布情况在出入口配置必要的保安人员负责施工现场和营地的治安保卫工作。（2）在施工现场的所有小型工具和施工设备均设置明显标记，所有进出工地的车辆和工具必须服从门卫的检查。现场保卫人员要与业主的保安积极配合，共同做好保卫治安工作。（3）在生活暂设区设一门卫并建立出入许可证制度，严禁无关人员进入营区。（4）随时接受当地部门和业主的检查，对反馈的问题及时纠正预防。3.5 现场临时遣散计划（1）施工现场摆放的办公室、工人更衣室等板房，在影响业主场地使用时,要改变摆放位置。现场施工不需要时，要随时撤离施工现场。（2）现场施工不再需用的机具设备和材料要有计划地撤离施工现场，撤出时，工程管理部要做好计划和协调工作。（3）现场所有临时设施和施工机具在装置办理完交接后一周之内除业主留用的设施和机具之外全部撤出现场。（4）所有设备材料、工具和板房撤出施工现场时，均需有业主签发的出门通行证。
