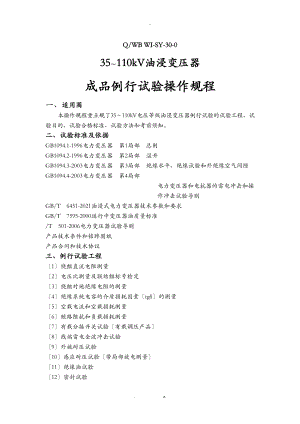

-Q/WB WI-SY-30-035110kV油浸变压器成品例行试验操作规程一、适用围本操作规程重点规了35110kV电压等级油浸变压器例行试验的试验工程、试验目的、试验合格标准、试验方法和考前须知。二、试验标准及依据GB1094.1-1996电力变压器第1局部总则GB1094.2-1996电力变压器第2局部温升GB1094.3-2003电力变压器第3局部绝缘水平、绝缘试验和外绝缘空气间隙GB1094.4-2003电力变压器第4局部电力变压器和电抗器的雷电冲击和操作冲击试验导则GB/T6451-2021油浸式电力变压器技术参数和要求GB/T7595-2000运行中变压器油质量标准/T501-2006电力变压器试验导则产品技术条件和铭牌图纸产品合同和技术协议三、例行试验工程1绕组直流电阻测量2电压比测量及联结组标号检定3绕组对地绝缘电阻的测量4绝缘系统电容的介质损耗因素tg的测量5空载电流和空载损耗测量6短路阻抗和负载损耗测量7有载分接开关试验有载调压产品8线端雷电全波冲击试验9外施耐压试验10感应耐压试验带局部放电测量11绝缘油试验12密封试验13技术协议规定的其它试验工程四、试验原则1、正常情况下，例行试验中14工程试验合格以后才能进展后面的性能试验；7项可在1、2、5和6项试验过程中进展；810项按此顺序进展。2、技术协议要求的试验工程且试验能力能够进展的试验应按要求进展。3、认真做好各项记录，确保测量数据清晰、准确，结论明确可靠。4、试验过程中必须确保人身平安、设备平安和被试产品平安。五、试验准备1、认真阅读技术协议中有关变压器试验方面的要求,明确试验工程和试验方法。2、熟悉该变压器的根本构造、技术条件中性能参数设计值和保证值；熟悉试验合格标准和放行准则。3、确定试验时必须安装的外部部件、装置都已安装在规定的位置上。4、检查变压器本体、分接开关、套管及等部位无严重漏油和损伤。5、确定变压器本体、分接开关、油箱已与地网接触良好牢靠。6、确定变压器本体、分接开关等油位已满足试验要求。7、确定变压器高压套管升高座、低压套管、有载开关假设有放油塞能充分排气并能放出油来。8、确定试验设备运行正常，所用仪器、仪表完好并在有效期。9、熟悉试验设备操作规程，熟练掌握试验仪器的操作试验方法、使用说明和考前须知。10、大容量、新试制和特殊变压器的成品试验应制定详细的试验方案。11、试验通常在1040环境温度下进展。六、试验程序1、绕组电阻测量1试验目的检查引线与套管、引线与分接开关的连接是否良好；检查引线与分接开关的连接是否与分接开关的指示一致；检查出线端子标志与铭牌图纸是否一致；检查各相绕组的电阻是否平衡。2试验方法采用直流电阻测试仪测量；对所有引出的相应端子间的电阻值均应进展测量比拟。带有分接的绕组，应在所有分接下测量其绕组电阻。三相变压器绕组为星形连接有中性点引出时，应测量其相电阻，如AO,BO,CO；无中性点引出时，应测量其线电阻，如AB,BC,CA，同时计算绕组直流电阻不平衡率。（3） 合格标准绕组直流电阻不平衡率应以三相实测最大值减最小值作分子，三相实测平均值作分母计算。35kV级-对于配电变压器，相4，线2；对于电力变压器，相有中心点引出时2，线无中心点引出时1。66kV级-1600kVA及以下变压器，相4，线2；2000kVA及以上变压器，相有中心点引出时2，线无中心点引出时1。110kV级-对所有变压器，相有中心点引出时2，线无中心点引出时1。如果由于线材及引线构造等原因而使绕组直流电阻不平衡率超过上述值时，绕组直流电阻应为合格，但应写明引起这一偏差的原因。绕组直流电阻测量过程中电阻值应稳定无晃动，电阻值的变化规律应符合绕组线匝的变化规律。4考前须知严格按照直流电阻测试仪使用说明操作仪器。应准确记录变压器绕组温度(变压器注油后，至少3小时不励磁才可测量油平均温度，此时认为绕组温度与油平均温度一样)。确定出线端子无松动、无锈蚀、无污迹，保证测量线夹与引出端子接触严密，减小接触电阻；应尽量减小引出端子与直流电阻测试仪之间的测量连接线的电阻。在测量直流电阻时，不得切换无励磁分接开关来改变分接。待直流电阻测试仪充分放电后才能断开测量线路或转换无励磁分接开关。根据变压器容量大小、绕组直流电阻值等选择适宜的充电电流。测量一对绕组端子后放电，更换端子时尽量防止人体短接绕组端子。2、电压比测量及联结组标号检定1试验目的确保绕组各个分接的电压比符合合格标准或合同技术协议的要求；判定绕组各个分接的引线与分接开关的连接是否正确；检查引线与分接开关的连接是否与分接开关的指示一致；检查出线端子标志与铭牌图纸是否一致；检定变压器绕组联结组标号与技术条件及技术协议要求一致。2试验方法采用变压比电桥或全自动变比测试仪测量。带有分接的绕组，应在所有分接下测量电压比偏差。计算电压比值按铭牌图纸上各分接的分接电压计算。三相变压器应分别对每对双相进展测量，如AB/ab,BC/bc,CA/ca。三绕组变压器至少在两对绕组上分别进展测量。利用全自动变比测试仪设置变压器联结组标号，同时测量电压比偏差，在测量电压比正确的同时，也检定了变压器联结组标号。3合格标准允许偏差工程偏差规定的第一绕组对主分接a)规定电压比的±0.5b)实际阻抗百分数的±1/10取a)和b)中低者其他分接按协议，但不低于a)和b)中较小者其他绕组对按协议，但不低于a)和b)中较小者注：额定分接下电压比允许偏差为±0.5；其他分接的电压比在变压器阻抗电压值的1/10以，但不得超过±1电压比测量过程中电压比偏差应稳定、无异常现象发生。变压器三相电压比偏差平衡无一相与其他两相相比过大或过小。技术协议有要求的，必须符合合同技术协议要求。4考前须知严格按照变比测试仪使用说明操作仪器。确定出线端子无松动、无锈蚀、无污迹，保证测量线夹与引出端子接触严密。测量时严禁人体接触线路端子。3、绕组对地绝缘电阻及介质损耗因素tg测量1试验目的验证总装配后整体绝缘真空枯燥处理的好坏；产品绝缘局部缺陷如瓷件破裂、瓷件受潮等；作为产品是否可以继续进展绝缘强度试验如耐压试验的一个辅助判断手段；向用户提供实测数据，比照运输、安装等过程中绝缘特性的变化情况。2试验方法绝缘电阻和吸收比测量a)使用25005000V、指示量限不低于100G的绝缘电阻表兆欧表进展测量。b)测量绝缘电阻前,绝缘电阻表在不接测量线时,通电其指示应为,在带测量线而不接试品时,通电其指示应无明显差异。c)测量变压器绕组15s和60s的绝缘电阻值R15和R60，并提供吸收比R15/R60的实测值。d)假设铁心、夹件通过瓷套管引出，则先测量铁心、夹件60s的绝缘电阻值R60用2500V,然后将铁心、夹件牢靠接地，再测量绕组绝缘电阻。e)分别将各绕组线端与其中性点短接在一起进展测量用5000V，在测量一个绕组时,其它绕组均要接地，当一个部位测试完毕后，首先将被试部位充分放电10分钟，然后再改接另一个部位测试。f)当测试的外绝缘外表泄漏严重如套管潮湿有污渍或测试环境相对湿度较大时，要采取相应的屏蔽措施，以免影响测试结果。g)测量及接地部位序号双绕组变压器三绕组变压器被测部位接地部位被测部位接地部位1铁心油箱、夹件铁心油箱、夹件2夹件油箱、铁心夹件油箱、铁心3低压油箱、铁心、夹件、高压低压油箱、铁心、夹件、高压及中压4高压油箱、铁心、夹件、低压中压油箱、铁心、夹件、高压及低压5高压油箱、铁心、夹件、中压及低压6高压及低压油箱、铁心、夹件高压及中压油箱、铁心、夹件、低压7高压、中压及低压油箱、铁心、夹件介质损耗因素测量a)采用介损测试仪QS97A高压电桥进展测量，使用反接法，测量变压器绕组介质损耗因素tg及绕组电容。b)测量及接地部位序号双绕组变压器三绕组变压器被测绕组接地部位被测绕组接地部位1低压油箱、铁心、夹件、高压低压油箱、铁心、夹件、高压及中压2高压油箱、铁心、夹件、低压中压油箱、铁心、夹件、高压及低压3高压油箱、铁心、夹件、中压及低压4高压及低压油箱、铁心、夹件高压及中压油箱、铁心、夹件、低压5高压、中压及低压油箱、铁心、夹件c)分别将各绕组线端与其中性点短接在一起进展测量，在测量一个绕组时,其它绕组均要接地，当一个绕组测试完毕后，首先降电压并断开电源，然后再改接另一个绕组测试。d)施加电压:额定电压为6kV及以下电压等级的绕组试验电压取其额定电压，额定电压为10kV及以上电压等级的绕组试验电压为10kV。3合格标准绝缘电阻和吸收比测量a)吸收比1.3；R60>3000M时吸收比不作考核。b)技术协议有要求的，必须满足技术协议要求。介质损耗因素测量a)tg1.520时。b)技术协议有要求的，必须满足技术协议要求。4考前须知绝缘电阻和吸收比测量a)严格按照绝缘电阻表的使用说明操作。b)准确记录测试时的环境温度和相对湿度。c)加压测试连接线尽量保持架空，保证测量结果。d)如采用手摇式绝缘电阻表，应维持每分钟转速不小于120转且要均匀，每次测试完毕后，先断高压端，并对地充分放电。e)测试时，必须防止人体接触被试绕组。介质损耗因素测量a)严格按照介损测试仪的使用说明操作。b)准确记录测试时的环境温度和相对湿度。c)防止高压连线使用的支撑物如果有及产品外绝缘污秽、受潮等因素对测量结果的影响。d)加压前必须确保人员已在平安距离之外，严禁箱盖上站人。35kV级-容量4000kVA及以上变压器应提供吸收比；8000kVA及以上变压器应提供介质损耗因数值。66110kV级所有变压器均需提供吸收比和介质损耗因数值。4、空载电流和空载损耗测量感应前后均要测量1试验目的测量变压器的空载损耗和空载电流；验证铁心的性能设计、工艺制造是否满足合格标准和技术条件要求；检查铁心是否存在局部或整体缺陷；检查产品是否存在短路现象感应前空载试验，作为产品是否可以继续进展绝缘强度试验如感应耐压试验的一个重要依据；根据感应耐压试验前后空载试验测得的数据比拟感应后空载试验，判断绕组是否有匝间击穿情况是否承受住感应耐压试验或雷电冲击试验。2试验方法采用TSJA-1000/0.5或TSJA-150/0.5感应调压器、YS-1600/22中间变压器、电流电压互感器进展供电；采用计算机控制自动测量系统进展控制和测量。将额定频率下的额定电压主分接或相应分接电压其他分接施加于选定的绕组，一般从电压较低的绕组如低压绕组施加电压，其余绕组开路，但开口三角形联结的绕组如果有应闭合。电压测量采用有效值电压表和平均值电压表并联测量，以平均值电压表读数为准，有效值电压表和平均值电压表读数不相等时，测得的空载损耗需校正。假设从D或Y联结绕组励磁，则电压在各相端子间测量；假设从YN或ZN联结绕组励磁，则电压在相和中性点间测量。在空负载测试系统中，首先慢慢提高试验电压，注意观察各仪表的指示是否正常，然后将电压升到额定值，待测量数据稳定后，迅速锁定空载损耗和空载电流值。不连续降低试验电压直至调压器回到零位。将测定的空载损耗和空载电流值填入"变压器试验记录"空白底单上。3合格标准空载损耗允许偏差不超过15但总损耗不得超过10；空载电流允许偏差不超过30。升压过程中三相电流表显示无异常电流不突然上升、无异常变化，没有一相或两相电流过大等现象。感应耐压试验前后空载试验测得的数据比拟无明显差异。合同技术协议有要求的，必须符合合同技术协议要求。需粘贴能效标识的产品，必须符合GB24790-2021"电力变压器能效限定值及能效等级"中相应产品空载损耗限值的规定。4考前须知试验前，确定铁心、夹件、中性点及油箱等需接地部位均已可靠接地。确定变压器高压套管升高座、低压套管、有载开关放油塞等处已充分排气。确保试验连接线连接牢靠满足空间绝缘距离要求。确保试验连接线有足够的截面通过空载电流。平均值电压表读数U和有效值电压表读数U'之差在3以时，按P0=Pm(1+d)校正。其中d=(U'-U)/U',Pm为测得的空载损耗，P0为校正后的空载损耗。平均值电压表读数和有效值电压表读数之差大于3时，需确认试验的有效性。当试验电压三相不对称度小于2%时，以三个电压的平均值为准施加电压；如大于2%,但不超过5%，以三个电压分别为准施加电压，试验数据取三次试验的平均值。施加电压前必须确保人员已在平安距离之外。5、短路阻抗和负载损耗测量1试验目的短路阻抗和负载损耗测量主要是验证这两项指标是否符合技术条件、国家标准和技术协议的要求；从中发现设计与制造绕组及载流回路中的缺陷和构造上的缺陷；提供变压器并联运行的依据。2试验方法采用TSJA-1000/0.5或TSJA-150/0.5感应调压器、并联补偿电容器、YS-1600/22中间变压器、电流电压互感器进展供电；采用计算机控制自动测量系统进展控制和测量。短路阻抗和负载损耗测量是在绕组对之间进展的；是在额定频率下，将近似正弦波的电压施加到绕组对的一个绕组上，绕组对的另一个绕组短路，其他绕组如果有开路。双绕组变压器是将电压施加到一个绕组上，另一个绕组短路。三绕组变压器是在三对不同绕组对之间测量短路阻抗和负载损耗，非被试绕组开路。即高压绕组中压绕组，低压绕组开路高压绕组低压绕组，中压绕组开路中压绕组低压绕组，高压绕组开路分接围小于或等于±5时，只需在主分接位置测量短路阻抗；分接围超过±5时，需要在主分接和两个极限分接位置测量短路阻抗。施加到绕组上的电流应该是相应的额定电流或分接电流；受到设备限制时，可以施加不小于50的相应的额定电流或分接电流，也可并联补偿电容器，使施加到绕组上的电流到达相应的额定电流或分接电流。在空负载测试系统中，快速提高试验电压，使三相电流的平均值到达额定电流值或预定值，待测量数据稳定后，迅速锁定负载损耗和短路阻抗值；不连续降低试验电压直至调压器回到零位；将测定的负载损耗和短路阻抗值填入"变压器试验记录"空白底单上。当施加的电流无法到达额定电流或分接电流时，则测得的负载损耗值应乘以额定电流或分接电流对试验电流之比的平方；短路阻抗电压值应乘以额定电流或分接电流对试验电流之比值。在三绕组变压器中假设各绕组的容量不相等时，施加电流应以容量较小的绕组为准，并在试验结果中注明负载损耗的基准容量；短路阻抗则以容量较大的绕组为准，假设以值表示，需注明基准容量和基准电压。测得的短路阻抗和负载损耗均要校正到参考温度75。3合格标准允许偏差工程偏差短路阻抗两个独立绕组的变压器，或多绕组变压器中规定的第一对绕组主分接a)当阻抗值10时，允许偏差±7.5b)当阻抗值<10时，允许偏差±10其他分接a)当阻抗值10时，允许偏差±10b)当阻抗值<10时，允许偏差±15自耦联结的一对绕组，或多绕组变压器中规定的第二对绕组主分接±10其他分接±15其他绕组对±15负载损耗15但总损耗不得超过10合同技术协议有要求的，必须符合合同技术协议要求。需粘贴能效标识的产品，必须符合GB24790-2021"电力变压器能效限定值及能效等级"中相应产品负载损耗限值的规定。4考前须知试验前重新检查确定所有CT端子均已短接接地。准确测量并记录绕组的平均温度。试验尽量快速进展，以减少绕组温升所引起的误差。短路铜排或铜线有足够的截面通过短路电流。短路铜排或铜线与线路端子连接紧实无松动。施加电压前必须确保人员已在平安距离之外。6、有载分接开关操作试验1试验目的检查有载分接开关手动及电动操作、远控及就地操作是否正常无误；检查有载分接开关电动机构的位置指示、控制器的位置指示及开关位置指示是否一致；检查机械终端限位保护和电气终端限位保护是否可靠。2试验方法变压器不励磁，在100的额定操作电压下完成8个操作循环一个操作循环是从分接围的一端到另一端，并返回到原始位置。 检查分接开关手动、电动和就地操作情况；检查机构档位指示、控制器档位显示及顶盖上开关档位显示是否一致；检查档位操作计数器是否正常记录了电动机构操作的次数；检查限位保护是否可靠。变压器不励磁，在85的额定操作电压下完成1个操作循环。检查分接开关机构操作、运转正常，各处档位位置指示正常。变压器在额定频率、额定电压下空载运行，完成一个操作循环。在分接开关档位转换的过程中，监视测量的电流表、功率表的摆动是否显示正常。变压器的一个绕组短路，并尽可能使分接绕组中的电流到达额定值，在中间分接通常是主分接两侧±2级围完成10次分接变换操作。可在主分接负载试验时进展。监视测量的电压值、电流值的显示是否正常。选择正确的指令，按N1或1N按钮，电动机构就会自动完成一个分接变换，并在规定区域围停下。电操档用于直接按电动机构上按钮进展升、降、停操作；远程档用于远方的按钮进展升、降、停操作；就地档用于通过控制器对电动机构进展升、降、停操作；手动档是将摇把插在轴上，断开电源，手摇假设干圈，直到电动机构完成一次动作。3合格标准在各种操作过程中，分接开关和电动机构没有发生任何故障，电动机构的位置指示、控制器的位置指示及有载开关位置指示三者一样，机械终端限位保护和电气终端限位保护可靠无误。4考前须知在操作试验前，需检查电动机构的安装是否平整，无扭曲变形，箱门开关方便。检查连至开关头部的方钢管是否水平，连至电动机构的方钢管是否竖直。在向电动机构、控制和辅助回路提供电源之前，先检查电源是否与需要的值相吻合。7、线端雷电全波冲击试验适用于110kV级变压器1试验目的验证变压器产品能否耐受雷电过电压的作用；检查变压器制造过程中的绝缘处理如器身的真空枯燥处理是否严格按照相应的工艺规程进展的，是否存在绝缘强度不够、工艺处理不良；检查变压器设计上产品构造和部绝缘构造是否存在缺陷。2试验方法采用1200kV/45kJ冲击电压发生器一套及相应的CCK-2308计算机测量与控制系统进展试验。试验电压采用负极性；示伤电流波形采用中性点电流示伤波形。试验应逐相进展：在进展一个绕组的一个线路端子的冲击试验时，绕组的其它线路端子有中性点引出时也应连接在一起连接在一起通过一个低阻抗的示伤电阻接地；其它所有非被试绕组的线路端子均短接直接接地。额定雷电全波冲击耐受电压值kV系统标称电压方均根值设备最高电压方均根值额定雷电全波冲击耐受电压峰值3540.52006672.5325110126480试验冲击波应是标准雷电冲击全波：波头时间1.2s±30%(即0.841.56s)，波尾时间50s±20%(即4060s)；可以通过增大或减小波头波尾电阻的阻值来调整波头波尾时间。试验顺序电压为5075全试验电压下的一次冲击电压为100全试验电压下的三次冲击分接围小于或等于±5时，冲击试验只需在主分接上进展；分接围超过±5时，冲击试验应在主分接和两个极限分接位置上进展如A相主分接、B相最小分接、C相最大分接。被试品接入试验回路后，先进展波形调整，使实际施加到产品上的波形符合标准波形，又可根据冲击发生器的效率修正了充电电压。试验时操作人员注意观察试验波形电压波形和示伤波形是否正常，现场监视人员仔细聆听变压器部有无异常声响、观察产品外部状况，并及时做好记录。3合格标准每个绕组的每相都要作如下比拟：在5075试验电压下所记录的冲击电压和试伤电流瞬变波形图与在100全试验电压下所记录的相对应的冲击电压和试伤电流瞬变波形图无明显差异，则认为试验合格。试验波形有变化或有异常时，如果发现是由试验回路或测量回路等外在原因引起的波形偏离，可再施加三次全电压的冲击波，或在该端子上重作全部冲击试验，当故障消失后可判定被试品试验合格。如果在排除外部试验回路或测量回路等外在原因的影响后试验波形仍然存在明显差异，则根本可以判定被试品绝缘存在缺陷。如果油箱中有声响；油箱中有烟和气体溢出；冲击试验后，产品的空载电流和空载损耗显著增加等现象出现，则可明确地判定被试品发生了故障。4考前须知试验前要检验变压器的外绝缘距离套管空气中带电局部与套管带电局部、套管带电局部与地、套管带电局部与邻近物体之间的距离是否满足雷电冲击试验的要求，防止出现空气间隙或套管的闪络，给试验带来危险和困难。试验前，确定铁心、夹件、中性点及油箱等需接地部位均已可靠接地。确定变压器高压套管升高座、低压套管、有载开关放油塞等处已充分排气假设气泡放电会造成误判断。按照正确的联结方式接线，确保试验连接线牢靠并满足空间绝缘距离要求。试验前要根据被试品参数电压、容量、电容等估算产生标准雷电冲击波形所需的冲击发生器的参数如冲击发生器级数、波头波尾电阻等。试验时，在5075试验电压下调节试验电压波形及示伤电流波形，每相波形参数一经调好，该相试验中不要再改变。试验回路要有工作接地，测量回路要有保护接地，最好将两个接地分开，如无法分开则要尽可能的降低两者之间的电位差，接地要结实紧凑。试验过程中，当试验人员发现*次冲击有异常如试验波形图有变化，应立即停顿试验，检查试验线路如接地和测量回路如试伤线路等是否存在问题，如一切正常或发现不当之处已全部解决，然后才能重新进展试验。此时现场监视人员必须加强注意试验线路和被试品的状况。施加电压前必须确保人员已在平安距离之外。8、工频耐压试验1试验目的对于全绝缘变压器考核绕组对地和绕组对其他绕组之间的主绝缘强度，对于分级绝缘变压器，考核绕组对铁轭的端绝缘、绕组局部引线的对地绝缘、绕组末端对地的绝缘强度。2试验方法采用TDOJYT-250/0.5移圈调压器、AC2000工频耐压操作台、YD-250/250或YDTW-30/100试验变压器、TAWF-400/250或TAWF-400/100电容分压器配峰值电压表、计算机控制自动测量系统进展试验。被试绕组所有端子包括有引出的中性点端子短接一起接到试验变压器高压端，电容分压器并联接到被试绕组端子上，非被试绕组所有端子包括有引出的中性点端子短接一起接地。试验接线序号双绕组变压器三绕组变压器被测绕组接地部位被测绕组接地部位1高压或高压中性点油箱、铁心、夹件、低压高压或高压中性点油箱、铁心、夹件、中压及低压2低压油箱、铁心、夹件、高压中压油箱、铁心、夹件、高压及低压3低压油箱、铁心、夹件、高压及中压试验在变压器处在主分接的情况下进展。中小型产品采用AC2000工频耐压操作台进展控制和测量；采用计算机控制自动测量系统“工频耐压界面进展控制和测量。施加电源时，在1/3试验电压下合闸,检查峰值电压表指示是否正常，然后与测量装置相配合尽快加到规定试验电压值,开场计时，期间保持电压稳定,持续60s。然后将电压迅速降低到1/3以下试验电压，最后切断电源。试验电压值必须是测量的电压的峰值除以2。试验过程中，如果发生放电或击穿，则应立即切断电源。3合格标准额定耐受电压kV系统标称电压方均根值设备最高电压方均根值外施耐受电压方均根值3540.5856672.5140110126200试验过程中，如果试验电压不出现突然下降，电流指示不摆动，被试品没有放电声，则试验合格。如果有轻微的放电声，在重复试验中消失，也视为试验合格。如果有轻微的放电声，在重复试验中未消失，则视为试验不合格。如果有较大的放电声，则视为试验不合格。4考前须知重新检查油面是否满足试验要求，重新对变压器高压套管升高座、低压套管、有载开关放油塞等处充分排气直到流油为止。重新检查铁心、夹件、油箱等需接地部位均已可靠接地；重新检查高压套管末屏、套管型电流互感器等需接地部位均已可靠接地。按照正确的联结方式接线，确保试验连接线牢靠并满足空间绝缘距离要求。试验前确定被试绕组是全绝缘还是分级绝缘，以确定施加电压如110kV级产品高压绕组假设是全绝缘施加200kV电压，假设是分级绝缘则施加140kV电压。选择适宜的峰值电压表量程，峰值电压表档位放在峰值除以2档。当施加电压高于75规定耐受电压值U时，应以2U/s速率升高电压直至规定值，确保被试品平安。试验时聆听变压器部有无异常声响，并做好记录；遇到异常现象，必须立即降低电压分闸进展检查。施加电压前必须确保人员已在平安距离之外。9、感应耐压试验和局部放电测量1试验目的感应耐压试验： 对于全绝缘变压器，考核绕组匝间、层间、段间等纵绝缘的电气强度以及相间绝缘的电气强度。 对于分级绝缘变压器，不仅考核绕组匝间、层间、段间等纵绝缘的电气强度，而且同时考核绕组对地、绕组对其他绕组和相间绝缘的电气强度。局部放电测量适用于110kV级变压器： 测量变压器部绝缘的*些薄弱或缺陷部位如引线布置、端部绝缘构造、突出的金属电极、油中和器身中含有杂质等在高场强作用下的局部放电水平。2试验方法1三相全绝缘变压器：a)3566kV级变压器试验电源25kW/100Hz或560kVA/250Hz中频发电机组、补偿电抗器、250kV/400PF电容分压器配峰值表、计算机控制自动测量系统。采用对称三相电源进展试验，在变压器不带分接的绕组如低压绕组两端之间施加尽可能接近2倍额定电压的试验电压，其他绕组开路。如果变压器有中性点端子，则试验期间将其接地。在计算机控制自动测量系统“感应试验界面，在1/3试验电压下合闸,检查各电压表指示是否正常，然后与测量装置相配合尽快加到规定试验电压值,开场计时，期间保持电压稳定,试验电源100Hz时持续60s，试验电源250Hz时持续24s。然后将电压迅速降低到1/3以下试验电压，最后切断电源。b)110kV级变压器采用对称三相电源进展试验560kVA/250Hz发电机组、YS-1600/22中间变压器、补偿电抗器、250kV/400PF电容分压器配峰值表、计算机控制自动测量系统。只进展相间试验。通常在变压器不带分接的绕组如低压绕组两端之间施加尽可能接近2倍额定电压的试验电压，其他绕组开路。如果变压器有中性点端子，则试验期间将其接地。高压感应出的相间电压不得超过200kV(用峰值表测量首端对地电压不超过115kV)；通过变换高压分接档位来实现相间电压和供电侧电压均到达要求。试验电压频率250Hz、试验时间为24s。试验期间必须进展局部放电测量；背景噪声水平不大于100pC。施加电压以下的电压仅指线端对地的电压的时间、顺序为： 在小于31.5kV的电压下接通电源；电压上升到80kV，保持5min；电压上升到95kV，保持5min；电压上升到115kV，保持24s试验时间；试验后立刻将电压不连续地降低到95kV，并至少保持5min，在此期间测量局部放电；电压降低到80kV，保持5min；电压降低到31.5kV以下时切断电源。在电压上升到95kV和从95kV电压下降的过程中，必须记录可能出现局部放电的起始电压和局部放电的熄灭电压。2分级绝缘变压器110kV级：要求做两种试验：一种是带有局部放电测量的相对地试验；一种是带有局部放电测量的中性点接地的相间试验。a)带有局部放电测量的相对地试验。采用560kVA/250Hz发电机组、YS-1600/22中间变压器、补偿电抗器、250kV/400PF电容分压器配峰值表、计算机控制自动测量系统进展试验。采用三次逐相施加单相电压进展试验，每次绕组的接地点不同：双绕组YNd11变压器、三绕组YNyn0d11变压器接线如下被试相供电端接地端双绕组变压器三绕组变压器Ac-aa、B、C0m、a、B、CBa-bb、A、C0m、b、A、CCb-cc、B、A0m、c、B、A通常在变压器不带分接的绕组如低压绕组两端之间施加尽可能接近2倍额定电压的试验电压。高压感应出的相对地电压保证到达但不得超过200kV(用峰值表测量首端对地电压不超过200kV)；通过变换高压分接档位来实现首端电压和供电侧电压均到达要求。试验电压频率250Hz、试验时间为24s。试验期间必须进展局部放电测量；背景噪声水平不大于100pC。施加电压以下的电压仅指线端对地的电压的时间、顺序为： 在小于31.5kV的电压下接通电源；电压上升到80kV，保持5min；电压上升到109kV，保持5min；电压上升到200kV，保持24s试验时间；试验后立刻将电压不连续地降低到109kV，并至少保持5min，在此期间测量局部放电；电压降低到80kV，保持5min；电压降低到31.5kV以下时切断电源。在电压上升到109kV和从109kV电压下降的过程中，必须记录可能出现局部放电的起始电压和局部放电的熄灭电压。b)带有局部放电测量的中性点接地的相间试验试验方法与三相全绝缘变压器试验方法一样。3合格标准1三相全绝缘变压器：符合以下情况，则试验合格：a)3566kV级变压器试验过程中，试验电压不出现突然下降，电流指示不摆动，被试品没有放电声；如果有轻微的放电声，在重复试验中消失，感应前后空载试验数据无明显差异。b)110kV级变压器试验过程中，试验电压不出现突然下降，电流指示不摆动，被试品没有放电声；如果有轻微的放电声，在重复试验中消失，感应前后空载试验数据无明显差异；在95kV电压下的第二个5min测量局部放电期间，所有测量端子上的连续局放量水平不超过300pC；局部放电特性没有出现明显地、持续上升的趋势；在80kV电压下的连续局放量水平不超过100pC；当实测的局部放电值不能满足验收判断准则时，与用户协商，也可进展长时感应耐压试验，如果变压器满足相关要求，则认为试验合格；合同技术协议有要求的，必须符合合同技术协议要求。2分级绝缘变压器110kV级：符合以下情况，则试验合格：试验过程中，试验电压不出现突然下降，电流指示不摆动，被试品没有放电声；如果有轻微的放电声，在重复试验中消失，感应前后空载试验数据无明显差异；对于单相试验，在109kV电压下的第二个5min测量局部放电期间，所有测量端子上的连续局放量水平不超过500pC；或者，对于相间试验，在95kV电压下的第二个5min测量局部放电期间，所有测量端子上的连续局放量水平不超过300pC；局部放电特性没有出现明显地、持续上升的趋势；在80kV电压下的连续局放量水平不超过100pC；当实测的局部放电值不能满足验收判断准则时，与用户协商，也可进展长时感应耐压试验，如果变压器满足相关要求，则认为试验合格。合同技术协议有要求的，必须符合合同技术协议要求。4考前须知重新对变压器高压套管升高座、低压套管、有载开关放油塞等处充分排气直到流油为止，以免影响局部放电测量。重新检查铁心、夹件、中性点及油箱等需接地部位均已可靠接地；重新检查高压套管末屏、套管型电流互感器等需接地部位均已可靠接地。根据被试产品构造计算各部位之间的电位差，正确选择接线方式包括接地点、中间变压器变比；选择适宜的补偿电抗器，防止发电机出现自励磁现象；试验前确定被试绕组是全绝缘还是分级绝缘，以确定施加电压方法、顺序、电压值，编制试验方案。按照正确的联结方式接线，确保试验连接线牢靠并满足空间绝缘距离要求。选择适宜的峰值电压表量程，档位放在峰值除以2档。套管端部的防晕罩必须与套管端部的导体接触良好；认真检查试验场地及被试产品上各部位，防止具有悬浮电位的导体存在，以免影响局部放电测量。试验时操作人员注意观察各仪表的指示是否正常，现场监视人员仔细聆听变压器部有无异常声响，并做好记录。遇到异常现象，必须立即降低电压分闸并进展检查，根据情况决定是否继续进展试验。施加电压前必须确保人员已在平安距离之外。10、变压器油试验1试验目的 检测变压器油的各项性能和质量水平，保证注入变压器产品的油的品质确能满足国家标准要求、技术协议要求和变压器产品的平安使用要求。（2） 试验方法采用色谱分析系统、介损测试仪、介电强度测试仪、闭口闪点测试仪、微水测定仪等仪器仪表进展检测。按照变压器油检验工程的相关标准和方法操作。（3） 合格标准序号工程电压等级kV质量指标1外观/透明，无杂质或悬浮物2水溶性酸pH值/>5.43闪点(闭口)，/10号、25号油14045号油1354水分，mg/L110及以下205介质损耗因数90110及以下0.0106击穿电压，kV353566110407体积电阻率90.m110及以下6×1068油中溶解气体组分含量色谱分析/H2<10 L/LC2H2=0总烃<20 L/L4考前须知检验仪器可靠接地。
