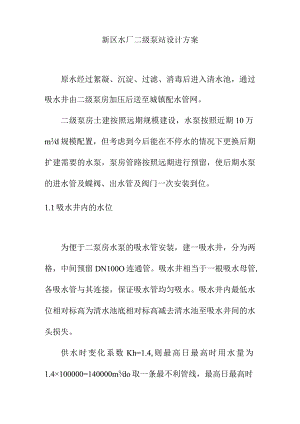

新区水厂二级泵站设计方案原水经过絮凝、沉淀、过滤、消毒后进入清水池，通过吸水井由二级泵房加压后送至城镇配水管网。二级泵房土建按照远期规模建设，水泵按照近期10万m3d规模配置，但考虑到今后能在不停水的情况下更换后期扩建需要的水泵，泵房管路按照远期进行预留，使后期水泵的进水管及蝶阀、出水管及阀门一次安装到位。1.1吸水井内的水位为便于二泵房水泵的吸水管安装，建一吸水井，分为两格，中间预留DN100O连通管。吸水井相当于一根吸水母管,各吸水管与其连接，保证吸水管均匀吸水。吸水井内最低水位相对标高为清水池底相对标高减去清水池至吸水井间的水头损失。供水时变化系数Kh=1.4,则最高日最高时用水量为1.4×100000=140000m3do取一条最不利管线，最高日最高时流量为810LSo清水池至吸水井间水头损失Eh=Zhl+Ehf清水池至吸水井管道沿程水头损失=iL式中iDNlOOO钢管摩阻，100Oi2=1.165贝IJZhl=LI65x54x1()7=0Q6m22清水池至吸水井管道局部水头损失Zhf=+2?2g2g+寺+42g2g式中喇叭口局部阻力系数，4=0.562-DNlOOO的90。弯头局部阻力系数，2=0.804-DN1000三通局部阻力系数，3=3.0以一DN1000蝶阀局部阻力系数，4=0.30则 Zhf = (0.56+0.80+ 3.0+ 0.3)1.O32X2x9.8=0.25m清水池至吸水井的水头损失h=h1+hf=0.06+0.25=0.3Im所以，吸水井内的最低相对水位标高为-3.8-0.31=-4.11mo1.2 水泵选型根据设计任务书，出厂水压力位0.300.35MPa,选择供水水泵为500S35型单级双吸离心泵四台，三用一备，单泵流量为Q=1944m3h,H=36.4m,配丫400-43-6型电动机,为调节不均匀性，其中一台水泵设置变频调速装置，保持供水量与管网用水量一致，以利于降低电耗，节约生产成本。另预留三台水泵安装位置，待二期工程时使用。查给排水设计手册材料设备得500S35型离心泵的吸上高度Hs为6mO1.3 泵房平面布置1.3.1 机组基础尺寸的确定查泵与电机样本500S35不带底座的基础尺寸基础长度:1.=0.4+L2+L3+B+=0.5+1.049+0.58+1.0=3.129m,取3.2mo基础宽度：B=A+0.5=0.8÷0.5=1.3mo基础深度：H=30+0.2=30×0.035+0.2=1.25m,取L3m。1.3.2 进出管路设计由给排水设计手册中吸水管、压水管管径与流速的关系，即25OmmwDWlOOOmm,吸水管流速L21.6ms,压水管流速202.5ms,查水力计算表得，进出水管采用钢管,则若d=700mm,v=1.4ms,1000i=3.349；若d=600mm,v=1.85ms,1000i=6.946o考虑经济运行及水泵扬程的合理利用，吸水管管径为700mm,出水管管径为60Ommo1.3.3 机组与管道布置每台泵有单独的吸水管，压水管引出泵房后合并为两根DN10000输水管接至城市管网。泵吸水管上设有DN700YQZ945X-10电动软密封闸阀，DN700x500偏心渐缩管，压水管上设有DN350×600同心渐扩管，DN600HBH41-10型液压缓闭止回阀，DN600D941型电动法兰式蝶阀。闸阀切换井设在泵房外面，两条DNlOOO的输水管用DN1000D941型电动法兰式蝶阀连接起来，每条输水管上各设切换用的蝶阀一只。由于管径较大，相应的连接配件（如三通、渐缩管等）没有全国通用的标准系列产品，本设计采用了一些自制的配件。泵进出水管上分别安装-0.250.25MPa真空压力表和。LOMPa压力表一只，以及一个电磁流量计，以检测泵的工作情况。1.3.4 泵房平面尺寸的确定二级泵房土建按远期规模建设，水泵按近期规模配置，并预留三台远期水泵安装位置。根据室外给水设计规范(GB50013-2006)水泵机组布置及泵房布置，取泵房内水泵基础间静距为2.0m,基础与侧墙的距离为2.5m,基础与后墙的距离为2.46m,基础与正墙的距离为1.24m,泵房的净平面尺寸为B×L=9.0m×39.3mo1.4 泵房高程布置二级泵房为半地下式，泵房外地面标高为8.5m,吸水井内最低水位标高4.39m,DN700吸水管从吸水喇叭口至进水22口的局部水头损失hf-(,÷2÷+42g2g查水力计算表得乙一喇叭口局部阻力系数，l=0302DN700的90。弯头局部阻力系数，2=0.80殳一DN700闸阀局部阻力系数，3=0.054-DN700×500偏心渐缩管局部阻力系数,<4=0.20则Zhf=(o.3÷o.8+0.05)-+0.20=0.19m2x9.82x9.8考虑到吸水管路内的沿程损失及长期运行后，水泵性能下降和管道阻力增加，所以取水泵吸水管内水头损失EhS=0.20moHs,=HS-(10.33-ha)-(hva-0.24)=6-(10.33-10.33)-<0.12-0.24)=6.12m则最大安装高度Hss=Hv-hs=6.12-0.2=1.82mo2g2×9.8所以泵所允许的泵轴相对标高为=吸水井最低相对水位标Wj+Hss=-4.11+1.82=1.71m取泵轴的中心标高为T.5m。吸水喇叭口D=(L31.5)700=910-l050mm,取1000mm,水泵基础高出室内地面0.2m,则泵房室内地面标高=-1.5-0.2-0.8=-2.5mo泵房内操作平台的相对高度取0.2m。二级泵房采用真空启动方式，选用水环式真空泵，真空泵的最大排气量:1 1(3.14×0.52i”s八八2.、1.1××1.35+3.7×1O.33Qv=k(wP+Ws)Ha=I4J=2.16mnT(Ha-Hss)3×(10.33-2.88)真空泵的最大真空值H111a=Hss×9.81=2.88×9.81=28.25kPa选用SZ-2J型水环式真空泵用以抽空泵内空气，一用一备,真空度为-40.53kPa,抽气量为3.6m3min01.5泵房附属设施1. 1.1起重设备与泵房高度选用SDQ型手动单梁起重机，最大起重量为4t,跨度为9m,取最大起吊高度为5m,则钢轨底部距离泵房操作平台的高度为4.3m,泵房屋顶至泵房操作平台的高度为1.3m。1.1.2排水设备泵房内的排水量按照2030m3h考虑，沿泵房内壁设排水沟，将水汇集到80OmmX80OmmXlOoOmm集水坑内，选用100QW70-7-3型潜水排污泵将集水坑内的污水排至室外雨水管道。泵的性能为Q=83m3h,扬程H=6m,转速n=1430rmin,电动机功率N=3kW。1. 1.3通风设备二泵房为半地下室，无需设专用通风设备，因此在泵房设轴流风机进行辅助通风。选用7台T35-11型轴流风机(叶轮直径630mm,转速960rmin,叶片角度为25°,风量为10128m3h,配套电机为YSF-8026,N=0.37kw)o1.6 吸水井的尺寸吸水井进水水管采用钢管，进水管管径为DNlOOO,出水管管径为DN700。进水管进水喇叭口为DN1500,喇叭口与井底间距一般采用hi=(0.60.8)D=9001200mm,为安装检修需要，h还不得小于0.5m,故取h=1360mm0考虑水泵吸水，吸水喇叭口Di=100Omm,喇叭口间净距a=(1.5-2.0)D=15002000mm,喇叭管中心线与后墙距离一般采用c=(0.81.0)D=800100Omm,同时要满足喇叭口安装的要求；喇叭口中心线与侧墙的距离b=1.5D=1500mmo为与二泵房配合，取吸水管喇叭口中心线与后墙距离c=1500mm,喇叭口间净距a=4200mm,喇叭管中心线与侧墙距离为b=1650mmo故吸水井的尺寸为长X宽X高=34.2mx4mxl.31m1.7 吸水井的其它设置在吸水井两端各开一个100O的人孔，并在人孔盖板上采用DN300镀锌钢管做通气管，通气管管口高出吸水井顶700mm,通气孔上方有防护网以防止蛇虫、蚊蝇进入，其构造还应避免雨水的进入。扶梯与人孔配套设置，直立靠壁安装，采用不锈钢梯。
