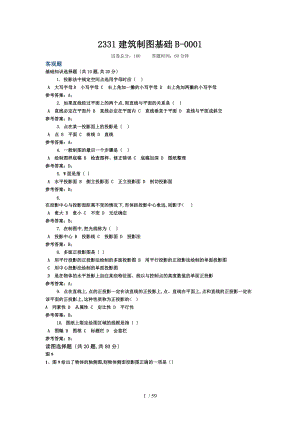

2331建筑制图基础-题库.doc
2331建筑制图基础B-0001 试卷总分：100 答题时间：60分钟客观题 基础知识选择题共10题,共20分 1. 投影法中规定空间点选用字母时应 A 大写字母B 小写字母 C 右上角加一撇的小写字母 D 右上角加两撇的小写字母参考答案：A； 2. 如果直线经过平面上的两个点,则直线与平面的关系是 A 直线必定在平面外 B 直线必定在平面内 C 直线垂直于平面 D 直线与平面成斜交参考答案：B； 3. 点在某一投影面上的投影是 A 点 B 平面 C 曲线 D 直线参考答案：A； 4. 一般制图的最后一个步骤是 A 绘制图样底稿 B 检查图样、修正错误 C 底稿加深 D 图纸整理参考答案：D； 5. W面是指 A 水平投影面 B 侧立投影面 C 正立投影面 D 剖切投影面参考答案：B； 6. 在投影中心与投影面距离不变的情况下,形体距投影中心愈远,则影子< A 愈大 B 愈小 C 不变 D 无法确定参考答案：B； 7. 在制图中,把光线称为 A 投影中心 B 投影线 C 投影面 D 投影法参考答案：B； 8. 多面正投影图是 A 用平行投影的正投影法绘制的多面投影图 B 用平行投影的正投影法绘制的单面投影图 C 用中心投影法绘制的单面投影图 D 是在物体的水平投影上加注某些特征面、线以与控制点的高度数值的单面正投影参考答案：A； 9. 点在直线上,点的正投影一定在该直线的正投影上,点、直线在平面上,点和直线的正投影一定在该平面的正投影上,这种性质称为正投影的<>A 同素性 B 从属性 C 定比性 D 平行性参考答案：B； 10. 图纸上限定绘图区域的线框是指 A 图幅 B 图框 C 标题栏 D 会签栏参考答案：B；读图选择题共20题,共80分图91、图9给出了物体的轴侧图,则物体侧面投影图正确的一项是A B C D 参考答案：A；2、在图4中,有一个投影面缺失投影线,此投影面为A H面B V面C W面D 不能确定参考答案：B；3、图2中直线AB和BC的夹角为A 直角B 锐角C 钝角D 不能确定参考答案：C；4、图2中的物体应为A 棱台B 棱锥C 棱柱D 圆锥参考答案：A；5、在图1中,点A与点B是重影点.A V面B H面C W面D 不是参考答案：A；6、在图4中,有一个投影面缺失投影线,缺失投影线的条数为A 1条B 2条C 3条D 4条参考答案：B；7、在图1中,点A在点B的.A 正下方B 正前方C 正右方D 正左方参考答案：B；8、图8给出了物体的H面和W面投影,则V面投影应为A B C D 参考答案：C；9、在图2中,垂直于W投影面的平面共个.A 2B 4C 6D 8参考答案：A； 10. 平面ABC和平面P交于直线MN,则下列各图完全正确的是A B 参考答案：A；11、图7给出了物体的V面和W面投影,则H面投影应为A B C D 参考答案：A； 12. 在图5中,平面ABC内对H面的最大倾斜线为A BCB BEC CDD AC参考答案：B； 13. 如图3所示,直线AB和直线BC的位置关系是A 垂直相交B 普通相交C 平行D 交叉参考答案：A； 14. 下列关于三棱锥三面投影图完全正确的一组是A B C D 参考答案：A； 15. 在图2中,平行于V投影面的直线共条.A 0B 2C 4D 6参考答案：C； 16.图2中的所有投影面上的重影点共有个A 2B 4C 8D 10参考答案：D； 17. 已知MN是平面ABC上的一条直线,则下图完全正确的是A B C D 参考答案：A； 18. 图6给出了物体的V面和H面投影,则W面投影应为A B C D 参考答案：A； 19. 图3中,直线BC为A 侧锤线B 水平线C 正垂线D 侧平线参考答案：B； 20. 在图5中的水平线为A BCB BEC CDD AC参考答案：C；2331建筑制图基础C-0001 试卷总分：100 答题时间：60分钟客观题 基础知识选择题共10题,共20分 图样与说明中的汉字宜采用A 长仿宋体B 黑体C 隶书D 楷体参考答案：A； 2. 在H面上得到的正投影图叫A 水平投影图B 正面投影图C 侧面投影图D 底面投影图参考答案：A； 3. 投影面展开之后,V,W两个投影上下对齐,这种关系称为A 长对正B 高平齐C 高平正D 宽相等参考答案：B； 4. 在制图中,把承受影子的面称为A 投影中心B 投影线C 投影面D 投影法参考答案：C； 5. 在平面图形中确定尺寸位置的点、直线称为A 尺寸基准B 尺寸定型C 尺寸定位D 尺寸标注参考答案：A； 6. 正三棱柱放置位置为上下三角形底面为水平面,则其W面投影形状为A 矩形B 三角形C 直线D 不能确定参考答案：A； 7. 投影法中规定,空间点在V面的投影选用字母时应A 大写字母B 小写字母C 右上角加一撇的小写字母D 右上角加两撇的小写字母参考答案：C； 8. 由一点放射的投射线所产生的投影称为A 中心投影B 水平投影C 垂直投影D 正投影参考答案：A； 9. 如果直线经过平面上一点,且平行于平面上的一条直线,则直线与平面的关系是A 直线必定在平面外B 直线必定在平面内C 直线垂直于平面D 直线与平面成斜交参考答案：B； 10. 线段上的点将该线段分成的比例,等于点的正投影分线段的正投影所成的比例,这种性质称为正投影的<>A 同素性B 从属性C 定比性D 平行性参考答案：C； 读图选择题共20题,共80分 1. 已知ED是平面ABC上的一条直线,则下图完全正确的是A B C D 参考答案：A； 2. 在图1中,点A在点B的A 左下方B 左上方C 正下方D 正左方参考答案：A； 3. 图9给出了物体的轴侧图,则物体水平面投影图正确的一项是A B C D 参考答案：A； 4. 图2中,铅垂面应为个A 2B 4C 6D 8参考答案：C； 5.图2中,侧锤线应为条A 2B 4C 6D 8参考答案：B； 6. 已知平面GFE和平面ABC相交于MN,则下图中完全正确的是A B C D 参考答案：A；7. 在图6中,有一个投影面缺失投影线,缺失投影线的条数为A 1条B 2条C 3条D 4条参考答案：C；8. 图9给出了物体的H面和W面投影,则V面投影应为A B C D 参考答案：D； 9. 在图1中,直线EC为A 正垂线B 水平线C 正平线D 侧锤线参考答案：C；10. 已知物体的三面投影,则下图完全正确的是A B C D 参考答案：A； 11. 图7给出了物体的V面和W面投影,则H面投影应为A B C D 参考答案：A； 12. 图2中直线AB和BC的夹角为A 直角B 锐角C 钝角D 不能确定参考答案：C； 13. 在图1中,平行于H投影面的直线共条.A 1B 2C 4D 6参考答案：A； 14. 在图1中,在B点右下方的点有个.A 1B 2C 3D 4参考答案：B； 15. 图2中的物体应为A 棱台B 棱锥C 棱柱D 圆锥参考答案：C； 16. 图8给出了物体的V面和H面投影,则W面投影应为A B C D 参考答案：B；17. 在图5中的正平线为A BCB BEC CDD AC参考答案：C；18. 在图5中,平面ABC内对V面的最大倾斜线为A BCB BEC CDD AC参考答案：B；19. 在图6中,有一个投影面缺失投影线,此投影面为A H面B V面C W面D 不能确定参考答案：A；20. 图2中的所有投影面上的重影点共有个A 2B 4C 8D 16参考答案：D；2331建筑制图基础D-0001 试卷总分：100 答题时间：60分钟客观题 基础知识选择题共10题,共20分 1. 两直线平行,它们的正投影也平行,且空间线段的长度之比等于它们正投影的长度之比,这种性质称为正投影的A 同素性B 从属性C 定比性D 平行性参考答案：D； 2. 在投影中心与投影面距离不变的情况下,形体距投影中心愈近,则影子A 愈大B 愈小C 不变D 无法确定参考答案：A； 3. 侧棱垂直于底面的棱柱为A 正棱柱B 斜棱柱C 直棱柱D 不能确定参考答案：C； 4. 制图的基本规定要求数量的单位符号应采用A 正体阿拉伯数字B 斜体阿拉伯数字C 正体字母D 斜体罗马数字参考答案：C； 5. 轴测投影图是A 用平行投影的正投影法绘制的多面投影图B 用平行投影的正投影法绘制的单面投影图C 用中心投影法绘制的单面投影图D 是在物体的水平投影上加注某些特征面、线以与控制点的高度数值的单面正投影参考答案：B；考生答案：B；试题分数：2；考生得分：2 6. 用于确定平面图形中各个组成部分的形状和大小的尺寸是A 基准尺寸B 定型尺寸C 定位尺寸D 标注尺寸参考答案：B； 7. 投影法中规定,空间点在W面的投影选用字母时应A 大写字母B 小写字母C 右上角加一撇的小写字母D 右上角加两撇的小写字母参考答案：D； 8. V面是指A 水平投影面B 侧立投影面C 正立投影面D 剖切投影面参考答案：C； 9. 平面内对投影面的最大斜度线与平面内的该投影面的平行线两者的关系是A 垂直B 平行C 相交D 不能确定参考答案：A； 10. 在制图中,形成投影的方法称为A 投影中心B 投影线C 投影面D 投影法参考答案：D； 读图选择题共20题,共80分1. 已知直线MN和直线EF均与平面ABC交于K点,则水平投影面上全部可见的线段<未给出>为A、f k和m kB、e k和m kC、f k和n kD、e k和n k参考答案：A； 2. 图9给出了物体的V面和W面投影,则H面投影应为A B C D 参考答案：A；3、图1中,直线AB的实际长度为A 2mmB 45mmC 15mmD 30mm参考答案：D；4. 在图8中,有一个投影面缺失投影线,缺失投影线的条数为A 1条B 2条C 3条D 4条参考答案：B； 5. 图10给出了物体的V面和H面投影,则V面投影应为A B C D 参考答案：A；6. 图6中,平面ABC为A 水平面B 侧平面C 正平面D 一般位置平面参考答案：A；7. 图2中,各投影面上的重影点共有个.A 2B 4C 6D 8参考答案：D； 8. 图11给出了物体的轴侧图,则物体侧面投影图正确的一项是A B C D 参考答案：A； 9. 已知如图5所示,D点到V投影面的距离为A 5mmB 20mmC 15mmD 35mm参考答案：B； 10. 如图4所示,直线AB与CD的位置关系为A 平行B 垂直相交C 普通相交D 交叉、 参考答案：D； 11. 如图3所示,直线AB与BC的夹角为A 锐角B 直角C 钝角D 不能确定参考答案：D； 12. 图2中的铅垂面为A 平面ABCDB 平面ABEFC 平面ADEHD 平面CDGH参考答案：B；13. 图2中,平面ADHE垂直于A H面B V面C W面D 不能确定参考答案：C；14. 图1中,直线AB为A 正垂线B 铅垂线C 水平线D 正平线参考答案：D； 15. 在图8中,有一个投影面缺失投影线,此投影面为A H面B V面C W面D 不能确定参考答案：C；16. 图1中,直线与水平面的夹角为A 30oB 45oC 60oD 90o参考答案：A；17. 图1中,点A位于点B 的A 左下方B 右下方C 左上方D 右上方参考答案：A；18. 图7中,已知三棱柱面上的定线AB和BC的V面投影和H面投影,则其侧面投影应为A B C D 参考答案：B； 19. 图2中水平面总共有个A 1B 2C 3D 4参考答案：B； 20. 图2中,C点的正面重影点为A B点B A点C D点D E点参考答案：C；2331建筑制图基础D-0002 试卷总分：100 答题时间：60分钟客观题 基础知识选择题共10题,共20分1. 侧棱垂直于底面的棱柱为A 正棱柱B 斜棱柱C 直棱柱D 不能确定参考答案：C； 2. 轴测投影图是A 用平行投影的正投影法绘制的多面投影图B 用平行投影的正投影法绘制的单面投影图C 用中心投影法绘制的单面投影图D 是在物体的水平投影上加注某些特征面、线以与控制点的高度数值的单面正投影参考答案：B；2. 在制图中,形成投影的方法称为A 投影中心B 投影线C 投影面D 投影法参考答案：D； 4. V面是指A 水平投影面B 侧立投影面C 正立投影面D 剖切投影面参考答案：C； 5. 制图的基本规定要求数量的单位符号应采用A 正体阿拉伯数字B 斜体阿拉伯数字C 正体字母D 斜体罗马数字参考答案：C； 6. 在投影中心与投影面距离不变的情况下,形体距投影中心愈近,则影子A 愈大B 愈小C 不变D 无法确定参考答案：A； 7. 用于确定平面图形中各个组成部分的形状和大小的尺寸是A 基准尺寸B 定型尺寸C 定位尺寸D 标注尺寸参考答案：B； 8. 两直线平行,它们的正投影也平行,且空间线段的长度之比等于它们正投影的长度之比,这种性质称为正投影的A 同素性B 从属性C 定比性D 平行性参考答案：D； 9. 投影法中规定,空间点在W面的投影选用字母时应A 大写字母B 小写字母C 右上角加一撇的小写字母D 右上角加两撇的小写字母参考答案：D； 10. 平面内对投影面的最大斜度线与平面内的该投影面的平行线两者的关系是A 垂直B 平行C 相交D 不能确定参考答案：A；读图选择题共20题,共80分 1. 图11给出了物体的轴侧图,则物体侧面投影图正确的一项是A B C D 参考答案：A；2. 图1中,直线AB为A 正垂线B 铅垂线C 水平线D 正平线参考答案：D；3. 已知直线MN和直线EF均与平面ABC交于K点,则水平投影面上全部可见的线段<未给出>为A f k和m kB e k和m kC f k和n kD e k和n k参考答案：A；4、图9给出了物体的V面和W面投影,则H面投影应为A B C D 参考答案：A； 5. 已知如图5所示,D点到V投影面的距离为A 5mmB 20mmC 15mmD 35mm参考答案：B；6. 图2中水平面总共有个A 1B 2C 3D 4参考答案：B； 7.图7中,已知三棱柱面上的定线AB和BC的V面投影和H面投影,则其侧面投影应为A B C D 参考答案：B；8.图1中,直线与水平面的夹角为A 30oB 45oC 60oD 90o参考答案：A； 9.图10给出了物体的V面和H面投影,则V面投影应为A B C D 参考答案：A；10.在图8中,有一个投影面缺失投影线,此投影面为A H面B V面C W面D 不能确定参考答案：C； 11.图2中,各投影面上的重影点共有个.A 2B 4C 6D 8参考答案：D； 12.图2中,C点的正面重影点为A B点B A点C D点D E点参考答案：C； 13.图1中,直线AB的实际长度为A 2mmB 45mmC 15mmD 30mm参考答案：D； 14.图6中,平面ABC为A 水平面B 侧平面C 正平面D 一般位置平面参考答案：A； 15.图2中的铅垂面为A 平面ABCDB 平面ABEFC 平面ADEHD 平面CDGH参考答案：B； 16. 如图3所示,直线AB与BC的夹角为A 锐角B 直角C 钝角D 不能确定参考答案：D； 17.图2中,平面ADHE垂直于A H面B V面C W面D 不能确定参考答案：C；18. 在图8中,有一个投影面缺失投影线,缺失投影线的条数为A 1条B 2条C 3条D 4条参考答案：B；19.如图4所示,直线AB与CD的位置关系为A 平行B 垂直相交C 普通相交D 交叉参考答案：D； 20.图1中,点A位于点B 的A 左下方B 右下方C 左上方D 右上方参考答案：A；2331建筑制图基础D-0003 试卷总分：100 答题时间：60分钟客观题 基础知识选择题共10题,共20分 1. V面是指A 水平投影面B 侧立投影面C 正立投影面D 剖切投影面参考答案：C；2. 侧棱垂直于底面的棱柱为A 正棱柱B 斜棱柱C 直棱柱D 不能确定参考答案：C； 3. 在投影中心与投影面距离不变的情况下,形体距投影中心愈近,则影子A 愈大B 愈小C 不变D 无法确定参考答案：A； 4. 用于确定平面图形中各个组成部分的形状和大小的尺寸是A 基准尺寸B 定型尺寸C 定位尺寸D 标注尺寸参考答案：B； 5、在制图中,形成投影的方法称为A 投影中心B 投影线C 投影面D 投影法参考答案：D；6、平面内对投影面的最大斜度线与平面内的该投影面的平行线两者的关系是A 垂直B 平行C 相交D 不能确定参考答案：A；7、轴测投影图是A 用平行投影的正投影法绘制的多面投影图B 用平行投影的正投影法绘制的单面投影图C 用中心投影法绘制的单面投影图D 是在物体的水平投影上加注某些特征面、线以与控制点的高度数值的单面正投影参考答案：B；8、投影法中规定,空间点在W面的投影选用字母时应A 大写字母B 小写字母C 右上角加一撇的小写字母D 右上角加两撇的小写字母参考答案：D； 9. 两直线平行,它们的正投影也平行,且空间线段的长度之比等于它们正投影的长度之比,这种性质称为正投影的A 同素性B 从属性C 定比性D 平行性参考答案：D； 10. 制图的基本规定要求数量的单位符号应采用A 正体阿拉伯数字B 斜体阿拉伯数字C 正体字母D 斜体罗马数字参考答案：C； 读图选择题共20题,共80分1. 图2中,各投影面上的重影点共有个.A 2B 4C 6D 8参考答案：D；2. 在图8中,有一个投影面缺失投影线,缺失投影线的条数为A 1条B 2条C 3条D 4条参考答案：B；3. 图7中,已知三棱柱面上的定线AB和BC的V面投影和H面投影,则其侧面投影应为A B C D 参考答案：B；4.在图8中,有一个投影面缺失投影线,此投影面为A H面B V面C W面D 不能确定参考答案：C；4. 图2中,平面ADHE垂直于A H面B V面C W面D 不能确定参考答案：C；5. 图2中水平面总共有个A 1B 2C 3D 4参考答案：B； 7.图6中,平面ABC为A 水平面B 侧平面C 正平面D 一般位置平面参考答案：A； 8.图11给出了物体的轴侧图,则物体侧面投影图正确的一项是A B C D 参考答案：A；9.图1中,点A位于点B 的A 左下方B 右下方C 左上方D 右上方参考答案：A； 10.图1中,直线AB的实际长度为A 2mmB 45mmC 15mmD 30mm参考答案：D； 11.图2中,C点的正面重影点为A B点B A点C D点D E点参考答案：C；12.图1中,直线AB为A 正垂线B 铅垂线C 水平线D 正平线参考答案：D； 13.图10给出了物体的V面和H面投影,则V面投影应为A B C D 参考答案：A； 14. 已知如图5所示,D点到V投影面的距离为A 5mmB 20mmC 15mmD 35mm参考答案：B； 15.图1中,直线与水平面的夹角为A 30oB 45oC 60oD 90o参考答案：A； 16.已知直线MN和直线EF均与平面ABC交于K点,则水平投影面上全部可见的线段<未给出>为A f k和m kB e k和m kC f k和n kD e k和n k参考答案：A； 17.图9给出了物体的V面和W面投影,则H面投影应为A B C D 参考答案：A； 18.如图4所示,直线AB与CD的位置关系为A 平行B 垂直相交C 普通相交D 交叉参考答案：D；19.图2中的铅垂面为A 平面ABCDB 平面ABEFC 平面ADEHD 平面CDGH参考答案：B； 20.如图3所示,直线AB与BC的夹角为A 锐角B 直角C 钝角D 不能确定参考答案：D；2331建筑制图基础D-0004 试卷总分：100 答题时间：60分钟客观题 基础知识选择题共10题,共20分 1、制图的基本规定要求数量的单位符号应采用A 正体阿拉伯数字B 斜体阿拉伯数字C 正体字母D 斜体罗马数字参考答案：C； 2. 用于确定平面图形中各个组成部分的形状和大小的尺寸是A 基准尺寸B 定型尺寸C 定位尺寸D 标注尺寸参考答案：B；3、 V面是指A 水平投影面B 侧立投影面C 正立投影面D 剖切投影面参考答案： 4. 在投影中心与投影面距离不变的情况下,形体距投影中心愈近,则影子A 愈大B 愈小C 不变D 无法确定参考答案：A； 5. 平面内对投影面的最大斜度线与平面内的该投影面的平行线两者的关系是A 垂直B 平行C 相交D 不能确定参考答案：A； 6. 投影法中规定,空间点在W面的投影选用字母时应A 大写字母B 小写字母C 右上角加一撇的小写字母D 右上角加两撇的小写字母参考答案：D； 7、轴测投影图是A 用平行投影的正投影法绘制的多面投影图B 用平行投影的正投影法绘制的单面投影图C 用中心投影法绘制的单面投影图D 是在物体的水平投影上加注某些特征面、线以与控制点的高度数值的单面正投影参考答案：B； 8. 在制图中,形成投影的方法称为A 投影中心B 投影线C 投影面D 投影法参考答案：D； 9. 侧棱垂直于底面的棱柱为A 正棱柱B 斜棱柱C 直棱柱D 不能确定参考答案：C； 10. 两直线平行,它们的正投影也平行,且空间线段的长度之比等于它们正投影的长度之比,这种性质称为正投影的A 同素性B 从属性C 定比性D 平行性参考答案：D； 读图选择题共20题,共80分1. 如图3所示,直线AB与BC的夹角为A 锐角B 直角C 钝角D 不能确定参考答案：D；2. 图9给出了物体的V面和W面投影,则H面投影应为A B C D 参考答案：A；3. 图2中的铅垂面为A 平面ABCDB 平面ABEFC 平面ADEHD 平面CDGH参考答案：B；4. 图2中,平面ADHE垂直于A H面B V面C W面D 不能确定参考答案：C； 5.在图8中,有一个投影面缺失投影线,此投影面为A H面B V面C W面D 不能确定参考答案：C；5. 图2中,C点的正面重影点为A B点B A点C D点D E点参考答案：C；6. 在图8中,有一个投影面缺失投影线,缺失投影线的条数为A 1条B 2条C 3条D 4条参考答案：B； 8.图1中,直线AB为A 正垂线B 铅垂线C 水平线D 正平线参考答案：D； 9.已知如图5所示,D点到V投影面的距离为A 5mmB 20mmC 15mmD 35mm参考答案：B； 10. 图1中,点A位于点B 的A 左下方B 右下方C 左上方D 右上方参考答案：A； 11. 图7中,已知三棱柱面上的定线AB和BC的V面投影和H面投影,则其侧面投影应为A B C D 参考答案：B； 12. 图11给出了物体的轴侧图,则物体侧面投影图正确的一项是A B C D 参考答案：A； 13.图1中,直线AB的实际长度为A 2mmB 45mmC 15mmD 30mm参考答案：D； 14.图1中,直线与水平面的夹角为A 30oB 45oC 60oD 90o参考答案：A； 15. 如图4所示,直线AB与CD的位置关系为A 平行B 垂直相交C 普通相交D 交叉参考答案：D； 16.图10给出了物体的V面和H面投影,则V面投影应为A B C D 参考答案：A； 17.图6中,平面ABC为A 水平面B 侧平面C 正平面D 一般位置平面参考答案：A； 18.图2中水平面总共有个A 1B 2C 3D 4参考答案：B； 19. 图2中,各投影面上的重影点共有个.A 2B 4C 6D 8参考答案：D；20. 已知直线MN和直线EF均与平面ABC交于K点,则水平投影面上全部可见的线段<未给出>为A f k和m kB e k和m kC f k和n kD e k和n k参考答案：A；59 / 59
