沥青的性质及沥青防水制品、防水材料应用施工培训讲义.docx

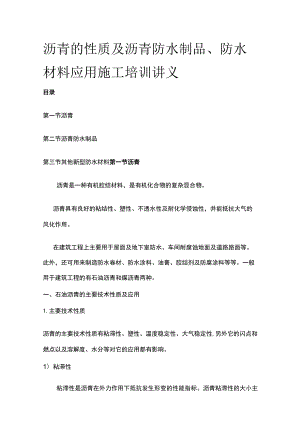

沥青的性质及沥青防水制品、防水材料应用施工培训讲义目录第一节沥青第二节沥青防水制品第三节其他新型防水材料第一节沥青沥青是一种有机胶结材料，是有机化合物的复杂混合物。沥青具有良好的粘结性、塑性、不透水性及耐化学侵蚀性，并能抵抗大气的风化作用。在建筑工程上主要用于屋面及地下室防水、车间耐腐蚀地面及道路路面等。此外，还可用来制造防水卷材、防水涂料、油膏、胶结剂及防腐涂料等等。一般用于建筑工程的有石油沥青和煤沥青两种。一、石油沥青的主要技术性质及应用1.主要技术性质沥青的主要技术性质有粘滞性、塑性、温度稳定性、大气稳定性,另外它的闪点和燃点以及溶解度、水分等对它的应用都有影响。1）粘滞性粘滞性是沥青在外力作用下抵抗发生形变的性能指标。沥青粘滞性的大小主要由它的组分和温度来确定，一般沥青质含量增大，其粘滞性增大；温度升高，其粘滞性降低。液态沥青的粘滞性用粘滞度表示；半固体或固体沥青的粘滞性用针入度表示。（1）粘滞度是液态沥青在一定温度下，经规定直径的孔洞漏下50mL所需要的时间。（2）针入度是指在温度为25。C的条件下以质量100g的标准针，经5s沉入沥青中的深度，每深入0.1mm称为1度。沥青的牌号划分主要是依据针入度的大小确定的。2）塑性塑性是指沥青在外力作用下，产生变形而不被破坏的能力。沥青塑性的大小与它的组分和所处温度紧密相关。沥青的塑性随温度升高（降低）而增大（减小）；沥青质含量相同时，树脂和油分的比例将决定沥青的塑性大小，油分、树脂含量愈多，沥青塑性愈大。沥青的塑性用延伸度来表示。3）温度敏感性温度敏感性是指石油沥青的粘滞性和塑性随温度升降而变化的性能。随温度的升高，沥青的粘滞性降低，塑性增加，这样变化的程度越大，则表示沥青的温度敏感性越大。常用软化点表示。软化点是指沥青材料由固体状态转变为具有一定流动性膏体时的温度。4）大气稳定性（抗老化性）大气稳定性是指沥青长期在阳光、空气、温度等的综合作用下，性能稳定的程度。沥青在大气因素的长期综合作用下，逐渐失去粘滞性、塑性而变硬变脆的现象称为沥青的老化。大气稳定性可以用沥青的蒸发损失量及针入度变化来表示。5）闪点和燃点闪点是指沥青达到软化点后再继续加热，则会发生热分解而产生挥发性的气体，当与空气混合，在一定条件下与火焰接触，初次产生蓝色闪光时的沥青温度。燃点又称着火点。当沥青温度达到闪点，温度如再上升，与火接触而产生的火焰能持续燃烧5s以上时，这个开始燃烧的温度即为燃点。各种沥青的最高加热温度都必须低于其闪点和燃点。6）溶解度沥青的溶解度是指沥青在溶剂中（苯或二硫化碳）溶解的百分率。沥青溶解度是用来确定沥青中有害杂质含量的。沥青中有害物质含量高，主要会降低沥青的粘滞性。一般石油沥青溶解度高达98%以上，而天然沥青因含不溶性矿物质，溶解度低。7）水分水在纯沥青中溶解度在0.001%0.01%之间。沥青吸收的水分取决于所含能溶于水的盐分的多少，沥青含盐分越多，水作用时间越长,水分就越大。由于沥青中含有水分，施工前要进行加热熬制。在加热过程中，应加快搅拌，促使水分蒸发，并降低加热温度，而且锅内沥青不能装得过多。沥青路面2、沥青的技术质量标准沥青的主要技术标准以针入度、延伸度、软化点等指标表示，见表1表1石油沥青的质量指标3、石油沥青的简易鉴别使用沥青，应对其牌号加以鉴别。在施工现场的简易鉴别方法见表2o表2石油沥青牌号简易鉴别方法牌号简易鉴别方法io用铁锤敲击，成为较小碎块，表面呈黑色并有光30用铁锤敲击，成为较大碎块60用铁锤敲击，只发生变形，不破碎140100质地较柔软4、石油沥青的应用建筑石油沥青主要用于屋面、地下防水及沟槽防水、防腐蚀等工程。道路石油沥青主要用于沥青混凝土或沥青砂浆，用于道路路面或工业厂房地面等工程。根据工程需要还可以将建筑石油沥青与道路石油沥青掺和使用。沥青路面二、煤沥青的主要技术性质及应用煤沥青是炼焦或生产煤气的副产品。烟煤干储时所挥发的物质冷凝为煤焦油，煤焦油经分储加工，提取出各种油质后的产品即为煤沥青。1.分类煤沥青可分为硬煤沥青与软煤沥青两种。硬煤沥青是从煤焦油中蒸储出轻油、中油、重油及葱油之后的残留物，常温下一般呈硬的固体；软煤沥青是从煤焦油中蒸储出水分、轻油及部分中油后得到的产品。2、煤沥青的技术指标煤沥青的技术指标按国家标准GB2290-80规定，见表3o表3煤沥青的技术指标指标名称低温沥青中温沥青高温沥一类二类电极用一般用青软化点(环球法)()3045>45-75>7590>7595>95120甲苯不溶物含量()1525<25灰分()不大于0.30.5水分()不大于5.05.05.0挥发分()58685575喳咻不溶物含量()不大于一103、煤沥青与石油沥青的区别煤沥青与石油沥青都是一种复杂的高分子碳氢化合物，它们的外观相似，具有共同点，但由于组分不同，它们之间存在着很大区别。石油沥青与煤沥青的主要区别见表4。表4石油沥青与煤沥青的主要区别性质石油沥青煤沥青密度(g/cm3)近于1.01.251.28燃烧烟少、无色、有松香味、无毒烟多、黄色、臭味大、有毒锤击韧性较好韧性差，较脆颜色呈辉亮褐色浓黑色溶解易溶于煤油与汽油中，呈棕黑色难溶于煤油与汽油中，呈黄绿色温度稳定性较好较差大气稳定性较高较低防水性较好较差（含酚、能溶于水）抗腐蚀性差强4、煤沥青的应用煤沥青的许多性能都不及石油沥青。煤沥青塑性、温度稳定性较差,冬季易脆，夏季易于软化，老化快。加热燃烧时，烟呈黄色，有刺激性臭味，略有毒性，但具有较高的抗微生物侵蚀作用，适用于地下防水工程或作为防腐材料用。煤沥青管道防腐第二节沥青防水制品一、沥青防水卷材目前,所用的防水卷材仍以沥青防水卷材为主,被广泛应用在地下、水工、工业及其他建筑和构筑物中，特别是屋面工程中仍被普遍采用。沥青防水卷材种类较多，其分类方法和品种见表5表5沥青防水卷材的分类及品种分类方法品种名称按生产工艺分浸渍卷材（有胎）、辐压卷材（无胎）按浸渍材料（沥青）品种分按使用基胎分石油沥青油毡、煤沥青油毡、页岩沥青油毡纸胎、布胎按面层隔离剂分粉毡、片毡按用途分普通油毡、耐火油毡、耐热油毡、耐腐蚀油毡等沥青防水卷材1、纸胎卷材1）石油沥青油纸、油毡石油沥青油纸（简称油纸）是用低软化点石油沥青浸渍原纸（生产油毡的专用纸，主要成分为棉纤维,外加20%30%的废纸）而成的一种无涂盖层的防水卷材。油纸按原纸lm2的质量克数分为200、350两个标号。主要用于多层（粘贴式）防水层下层、隔蒸汽层、防潮层等。其技术性能见表6。表6石油沥青油纸技术性能指标名称标号200350浸渍材料占干原纸质量百分比（）不小于100吸水性（真空法乂）不大于25拉力（N）（在25±2°C时，纵向）不小于110240柔度（在18±2°C时）O围绕IOmm圆棒或弯板无裂纹石油沥青油毡石油沥青油毡（简称油毡）是采用高软化点沥青涂盖油纸的两面,再涂或撒隔离材料所制成的一种纸胎防水材料。涂撒粉状材料（滑石粉）称粉毡，涂撒片状材料（云母片）称片毡。油毡的幅宽分为915mm和100Omm两种规格。油毡分为200号、350号和500号三种标号。各等级油毡的技术性能按GB32689规定,应符合表7的各项指标要求。表7各种标号等级的石油沥青油毡的技术指标石油沥青油纸2）煤沥青纸胎油毡煤沥青纸胎油毡(以下称简油毡)是采用低软化点煤沥青浸渍原纸，然后用高软化点煤沥青涂盖油纸两面，再涂或撒隔离材料所制成的一种纸胎防水卷材。油毡按技术要求分为一等品(B)和合格品(C);按所用隔离材料分为粉状面油毡(F)和片状面油毡(P)两个品种。油毡的标号分为200号、270号和350号三种。各等级各标号油毡的技术性质应符合JC50592规定，见表8表8各标号各等级的煤沥青纸胎油毡的技术指标煤沥青纸胎油毡2、玻璃布胎沥青油毡玻璃布胎沥青油毡(简称玻璃布油毡)是用石油沥青涂盖材料浸涂玻璃纤维织布的两面，再涂或撒隔离材料所制成的一种以无机纤维为胎体的沥青防水卷材。按油毡幅宽可分为900mm和100Omm两个规格。沥青玻璃布油毡的技术性能应符合表9所规定的技术指标。表9玻璃布胎沥青油毡技术指标项目名称性质指标单位面积浸、涂料总质量(gm2)500不小于玻璃纤维布质量(gm2)不小于103抗剥离性(剥离面积)不大于2/3不透水性压力(Pa)不大于2.94×105保持时间(min)不小于15吸水性()不大于0.1耐热度在85±2°C温度下受热2h,涂盖层无滑动和集中性气泡拉力(N)在18±2°C时，纵向不小于529柔度在0时绕20mm圆棒无裂纹玻璃布胎沥青油毡瓦二、沥青胶沥青胶又名玛蹄脂，是在沥青中加入填充料如滑石粉、云母粉、石棉粉、粉煤灰等加工而成，分为冷、热两种，前者称为冷沥青胶或冷玛蹄脂，后者称热沥青胶或热玛蹄脂，两者又均有石油沥青胶及煤沥青胶两类。石油沥青胶适用于粘结石油沥青类卷材，煤沥青胶适用于粘贴煤沥青类卷材。沥青胶的标号(耐热度)、技术要求分别见表10和表Ilo表10沥青胶的标号(耐热度)及适用范围表11沥青胶的技术要求沥青胶(玛蹄脂)三冷底子油冷底子油属溶剂型沥青涂料，其实质是一种沥青溶液。由于形成涂膜较薄，故一般不单独作防水材料使用，往往仅作某些防水材料的配套材料使用。石油沥青冷底子油是由60号、30号或10号石油沥青，加入溶剂（如柴油、煤油、汽油、葱油或苯等）配成的溶液。冷底子油可用于涂刷混凝土、砂浆或金属表面。1.配合比冷底子油一般可参考下列配合比（质量比）配制石油沥青：汽油=30:70（2）石油沥青：煤油或轻柴油=40:602、干燥时间及沥青的加热温度在水泥基底上涂刷慢挥发性冷底子油，其中干燥时间为1248h;涂刷快挥发性冷底子油的干燥时间为510h0当加入慢挥发性溶剂时，沥青的温度不得超过140;加入快挥发性溶剂时,则沥青的温度不得超过冷底子油四、乳化沥青乳化沥青是一种冷施工的防水涂料，是将石油沥青在乳化剂水溶液作用下，经乳化机（搅拌机）强烈搅拌而成。目前我国生产最多的乳化沥青大致有阴离子型乳化沥青、阳离子型乳化沥青、非离子型乳化沥青和无机型乳化沥青四个类型。其质量指标应符合JC40891规定，见表12。表12沥青防水涂料质量指标乳化沥青五、防水涂料1.JG-I防水冷胶料JG-I防水冷胶料是油溶性再生橡胶沥青防水胶粘剂，它是以渣油与开司粉加温熬制，掺入一定量的汽油而成。再生橡胶掺入沥青具有良好的粘结性、耐热性、抗裂性、不透水性和抗老化性。用JG-I冷胶结料与中碱玻璃丝布配合使用作防水层,适用于屋面、墙体、地面及地下室等工程。JG-I防水冷胶料的各项技术指标应符合表13的要求。表13JG防水冷胶料的技术指标项目测试条件指标粘结强度在20±2°C下，用十字交叉法测抗拉强度>0.2MPa耐热性80±2°C试件垂直放置6h无流淌、脱落、下滑现象低温柔韧性-20时，绕直径IOmm轴棒半周涂膜无网纹、裂纹、剥落现象耐碱性20°C饱和Ca(OH)2水溶液中浸泡15d无剥落起泡、分层、起皱等现象耐酸性在1%硫酸溶液中浸泡15d无剥落起泡、斑点、分层起皱现象不透水性干燥性动力压0.1MPa,30mm在温度20±2°C,湿度65%±5%下涂膜不透水表干2.5h,实干IOh抗裂性在20±2°C下，涂膜厚0.30.4mm,基层裂缝宽小于0.2mm时涂膜不开裂JG-1防水冷胶料2、氯丁橡胶沥青防水涂料氯丁橡胶沥青防水涂料可分为溶剂型和水乳型两种。溶剂型氯丁橡胶沥青防水涂料是氯丁橡胶和石油沥青溶于甲基而形成的一种混合胶体溶液，其主要成膜物质是氯丁橡胶和石油沥青。水乳型氯丁橡胶沥青防水涂料是以阳离子型氯丁胶乳与阳离子型沥青乳液混合构成，是氯丁橡胶及石油沥青的微粒借助于阳离子型表面活性剂的作用,稳定分散在水中而形成的一种孚浜液它具有橡胶和沥青双重优点。有较好的耐水性,耐腐蚀性,成膜快、涂膜致密完整、延伸性好才亢基层变形性能较强,能适应多种复杂层面，耐候性能好，能在常温及较低温度条件下施工。可用于工业与民用建筑混凝土屋面防水层,防腐蚀地坪的隔离层、旧油毡屋面维修,以及厨房、水池、厕所、地下室的抗渗防潮等。溶剂型氯丁橡胶沥青防水涂料主要技术性能见表14,水乳型参见表12。表14溶剂型氯丁橡胶沥青防水涂料技术性能项目性能指标外观黑色粘稠液体耐热性（85,5h）无变化粘结力>0.25MPa低温柔韧性卜40°C,Ih,绕5mm圆棒弯曲）不透水性（动水压无裂纹0.2MPa,3h）不透水耐裂性（基层裂缝0.8mm）涂膜不裂氯丁橡胶沥青防水涂料六、嵌曜防水材料1.改性沥青防水嵌缝油膏它是以石油沥青为基料，加入橡胶改性材料及填充料等经混合加工而成的一种冷用膏状材料，具有优良的防水防潮性能，适用于嵌填建筑物的缝隙及各种构件的防水等。该油膏粘结性能好，延伸率高，当基层结构变形时，能随之伸缩，嵌缝防水性能不受影响。其技术性能见表15。表15改性沥青防水嵌§1油膏技术性能名称指标外观黑色膏体粘结性25mm保油性渗油幅度5mm渗油张数4张耐热度（下垂值）4mm挥发性21.8%施工度28mm低温柔韧度-20。C合格浸水粘结性25mm改性沥青防水嵌缝油膏2、橡胶沥青嵌缝防水油膏它是以石油沥青为基料，废橡胶粉改性，按一定比例加入松焦油、重松节油、石棉、滑石粉等填充料制成的一种弹塑性冷施工嵌缝防水材料。它具有粘结力强，耐高低温性能好，老化缓慢等特性，适用于各种混凝土屋面及地下工程防水防渗防漏和大型轻型板块、墙板接缝防水等。其性能见表16。表16橡胶沥青嵌§1防水油膏技术性能名称指标外观80°C下，4mm粘结性15mm保油性渗油幅度5mm渗油张数4张耐热度（下垂值）4mm挥发性2.8%施工度28mm低温柔韧度-20。C合格浸水粘结性5mm橡胶沥青嵌缝防水油膏3、桐油沥青防水油膏桐油沥青防水油膏是以桐油、沥青、机油、松焦油经高温热炼后,掺入粉状和纤维状填充料配制而成。可和混凝土、金属、木材、陶瓷等粘结牢固，施工操作方便，长期不变，适用于屋面、墙体及地下工程的防水嵌缝。其技术性能见表17。表17桐油沥青防水油膏的技术性能第三节其他新型防水材料一、高聚物改性沥青防水卷材高聚物改性沥青防水卷材是指以合成高分子聚合物改性沥青为涂盖层，纤维织物或纤维毡为胎体，粉状、粒状、片状或薄膜材料为防粘隔离层制成的可卷曲的片状防水材料。高聚物改性沥青防水卷材克服了沥青防水卷材的温度稳定性差、延伸率小，难于适应基层开裂及伸缩的缺点，具有高温不流淌、低温不脆裂、拉伸强度较高、延伸率较大等优异性能。1.弹性体改性沥青防水卷材(SBS)弹性体改性沥青防水卷材(SBS)是以玻纤毡或聚酯毡为胎基，以苯乙烯-丁二烯-苯乙烯(SBS)热塑性弹性体作改性剂，两面覆以隔离材料所制成的建筑防水卷材，简称SBS卷材。SBS卷材按胎基分为聚酯胎(PY)和玻纤胎(G)两类。按上表面隔离材料分为聚乙烯膜(PE)、细砂与矿物粒(片)料(M)三种。按物理力学性能分为I型和11型。卷材按不同胎基、不同上表面材料分为6个品种，见表18。表18SBS卷材品种(GB182422000)上表面材料“胎基聚酯胎玻纤胎聚乙烯膜PY-PEG-PE细砂PY-SG-S矿物粒(片)料PY-MG-MSBS卷材宽1000mm。聚酯胎卷材厚度为3mm和4mm;玻纤胎卷材厚度为2mm、3mm和4mm。每卷面积为15m2、IOm2、7.5m2三种。SBS卷材适用于工业与民用建筑的屋面及地下防水工程，尤其适用于较低气温环境的建筑防水。SBS卷材的物理力学性能应符合表19的规定。表19SBS弹性体沥青防水卷材物理力学性能弹性体改性沥青防水卷材(SBS)2、塑性体改性沥青防水卷材(APP)塑性体改性沥青防水卷材，是以聚酯毡或玻纤毡为胎基、无规聚丙烯(APP)或聚烯煌类聚合物(APA0、APO)作改性剂，两面覆以隔离材料所制成的建筑防水卷材，统称APP卷材。APP卷材的品种、规格与SBS卷材相同。APP卷材适用于工业与民用建筑的屋面和地下防水工程，以及道路、桥梁等建筑物的防水，尤其适用于较高气温环境的建筑防水。其物理力学性能应符合表20的规定。表20APP卷材物理力学性能(GB182432000)塑性体改性沥青防水卷材(APP)=,合成高分子防水卷材合成高分子防水卷材是以合成橡胶、合成树脂或它们两者的共混体为基料，加入适量的化学助剂和填充料等，经不同工序加工而成可卷曲的片状防水材料；或把上述材料与合成纤维等复合形成两层或两层以上可卷曲的片状防水材料。合成高分子防水卷材具有拉伸强度高、断裂伸长率大、抗撕裂强度高、耐热性能好、低温柔性好，耐腐蚀、耐老化以及可以冷施工等一系列优异性能，是我国大力发展的新型高档防水卷材。1.三元乙丙橡胶(EPDM)防水卷材三元乙丙橡胶防水卷材是以乙烯、丙烯和少量双环戊二烯三种单体共聚合成的以三元乙丙橡胶为主，掺入适量的丁基橡胶、硫化剂、促进剂、软化剂、补强剂和填充料等，经密炼、压延或挤出成型、硫化和分卷包装等工序而制成的一种高弹性的防水卷材。三元乙丙橡胶防水卷材具有优良的耐候性、耐臭氧性和耐热性，还具有抗老化性好、质量轻、抗拉强度高、断裂伸长率大、低温柔韧性好及耐酸碱腐蚀等优点。三元乙丙橡胶防水卷材的主要技术性能见表210表21三元乙丙橡胶防水卷材的主要技术性能指标名称一等品合格品拉伸强度(MPa)8.07.0断裂伸长率()450450撕裂强度(Ncm)280245脆性温度(°C)-45-40不透水性(MPa),保持30min0.30.1三元乙丙橡胶(EPDM)防水卷材2、聚氯乙烯(PVC)防水卷材聚氯乙烯防水卷材是以聚氯乙烯树脂为主要原料，掺加适量的改性剂、增塑剂和填充料等，经混炼、压延或挤出成型、分卷包装等工序制成的柔性防水卷材。聚氯乙烯防水卷材根据基料的组成与特性分为S型和P型。聚氯乙烯防水卷材具有抗拉强度高,断裂伸长率大/氐温柔韧性好,使用寿命长及尺寸稳定性、耐热性、耐腐蚀性等较好的特性。聚氯乙烯防水卷材的主要技术性能见表22o表22聚氯乙烯防水卷材的主要技术性能聚氯乙烯(PVC)防水卷材3、氯化聚乙烯-橡胶共混防水卷材氯化聚乙烯-橡胶共混防水卷材是以氯化聚乙烯树脂和合成橡胶为主体，加入适量的硫化剂、促进剂、稳定剂、软化剂和填充料，经混炼、过滤、压延或挤出成型、硫化等工序制成的高弹性防水卷材。它不仅具有氯化聚乙烯所特有的高强度和优异的耐臭氧、耐老化性能,而且具有橡胶类材料所特有的高弹性、高延伸性和良好的低温柔性。其主要技术性能见表23o表23氯化聚乙烯橡胶共混防水卷材的主要技术性能项目指标S型N型拉伸强度(MPa)7.05.0断裂伸长率()40025.直角形撕裂强度(kNm)24.520.0脆性温度(°C)-40-20不透水性,30min0.3MPa不透水0.2MPa不透水臭氧老化500l0-8,168h40°C,翰伸长率40%,无裂伸长率20%,无裂态纹纹氯化聚乙烯-橡胶共混防水卷材3、聚氨酯防水涂料聚氨酯防水涂料为双组分反应型涂料。其中甲组分为含异氨酸基的聚氨酯预聚物，乙组分由含多羟基或胺基的固化剂与填充料、增韧剂和稀释剂等组成。甲乙组分按一定比例混合后，常温下即能发生交联固化反应，形成均匀而富有弹性、耐水、抗裂的厚质防水涂膜。聚氨酯涂膜防水有透明、彩色、黑色等品类，并兼有耐磨、装饰及阻燃等性能。双组分型聚氨酯防水涂料性能应符合JC50092规定,见表24o表24双组分型聚氨酯防水涂料性能聚氨酯防水涂料四.新型密封材料1.聚氨酯建筑密封膏它是以聚氨基甲酸酯聚合物为主要成分的双组分反应固化型的建筑密封材料。它具有延伸率大、弹性高、粘结性好、耐低温、耐火、耐油、耐酸碱、抗疲劳及使用年限长等优点。其主要性能见表25。表25聚氨酯建筑密封膏的物化性能聚氨酯建筑密封膏2、丙烯酸酯建筑密封膏丙烯酸酯建筑密封膏是以丙烯酸酯乳液为基料的建筑密封膏。这种密封膏弹性好，能适应一般基层伸缩变形的需要。耐候性能优异，其使用年限在15年以上。耐高温性好,在-20+100。C情况下,长期保持柔韧性。粘结强度高、耐水、耐酸碱性好，并有良好的着色性。适用于混凝土、金属、木材、天然石料、砖、砂浆、玻璃、瓦及水泥石之间的密封防水。其主要技术性质应符合JC4842006规定，见表26o表26单组分水乳型丙烯酸酯建筑密封膏技术性质表丙烯酸酯建筑密封膏3、聚氯乙烯接缝膏聚氯乙烯接缝膏是以煤焦油和聚氯乙烯(PVC)树脂粉为基料，按一定比例加入增塑剂、稳定剂及填充料等，在140。C温度下塑化而成的弹塑性热施工的膏状密封材料，又称聚氯乙烯胶泥，简称PVC接缝膏。PVC接缝膏具有良好的粘结性、防水性、弹塑性、耐热、耐寒、耐腐蚀和抗老化性能，其技术性能要求见表27o表27聚氯乙烯接缝膏技术要求性能8.2703耐热性温度()8070下垂值(mm),小于4低温柔性温度(°。-20-30柔性合格合格粘结伸长率(),大于250浸水粘结伸长率(),大于200回弹率(),大于80挥发率(),小于3聚氯乙嫡接缝膏4、硅酮密封膏硅酮密封膏大多是以硅氧烷聚合物为主体，加入适量的硫化剂、硫化促进剂以及堤斗等组成，具有优异的耐热性、耐寒性、耐候性和耐水性，而啦压疲劳性强，与各种材料都有较好的粘结性能。硅酮密封膏按用途分为建筑接缝用(F类)和镶装玻璃用(G类)两类。其主要技术要求见表28o表28硅酮建筑密封膏的主要技术要求指标名称F类G类优等品合格品优等品合格品低温柔性(°C)定伸粘结性定伸定伸定伸定伸200%160%160%125%粘结和内聚破坏面积,5%拉伸压缩级别9030802090308020循环性能2000次后粘结和内聚破坏面积()25
