35KV隔离开关安装工程施工组织设计方案.doc

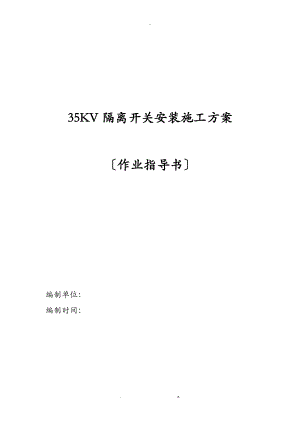

-35KV隔离开关安装施工方案作业指导书 编制单位：编制时间： 一、工程概况. 二、施工组织措施 三、施工内容及程序四、施工技术要求五、主要施工工器具、材料六、平安目标、危险点分析及控制措施七、文明施工及环境保护管理措施. 八、资料、图纸一、工程概况：鱼跳电站35KV鱼青线出线，原为312DL经电缆与架空线用跌落保险连接，由于受跌落保险过流量的限制，改为直接连接，导致检修35KV屏柜及母线时，须联系供电公司全停鱼青线，增大了停电*围，影响电网平安稳定运行，且现场无明显的断开点，为了鱼跳电站35KV室内设备检修维护的平安方便和鱼青线的平安稳定运行，现方案在35KV鱼青线出线加装一组3123隔离开关。为保证此次工作顺利进展，特制定本安装施工方案。二、施工组织措施1、现场人员机构：工程 总 负责人：盛培荣技 术 负 责 人：*军平施工现场负责人：罗于友现场平安负责人：兰加华验 收 负 责 人: 陈永昆试 验 负 责 人：蒲元洪2、参加班组：检修班，水工综合班。3、方案工作时间安排：2010年10月8日2010年10月15日如遇特殊情况，工期顺延。4、工作分工：水工综合班负责土建根底局部；检修班负责隔离开关的安装施工、调试、校验。三、施工内容及程序1、隔离开关安装位置定在鱼青线出线门型杆与近区变之间的空地；2、土建施工：在选好的位置挖两个根底坑，根底坑的大小根据支柱的实际尺寸确定，两个根底坑的中心距离为1.4米，将支柱浇筑固定结实由于支柱为钢架柱，应在根底坑内预埋钢筋并与支柱焊接后浇筑。3、将两根支柱在离地高度2.5米处找平，分别焊接400×400钢板10mm形成平台。4、将预先按照图纸尺寸制作的隔离开关底座构架安装在两根支柱平台上，检查调整水平。5、隔离开关安装1隔离开关组装：将各单相组装好；用专用吊具依次将各相吊装在底座构架上，经调整使三相接地开关的转轴在同一中心，检查隔离开关中间触头接触良好；将三相连杆组装后焊牢；2安装机构和联动拉杆：a、在支柱上焊好根底支撑，机构根底应水平；b、将主闸刀三相间的联动拉杆装好，调整连杆长度使三相合闸同期性不超过10mm；c、将接地开关三相间的连杆装好，调整拉杆、杠杆使接地开关分闸时处于水平位置，紧固螺栓；d、在根底支撑上安装操作机构，机构与隔离开关同时处于合闸或分闸状态时，用联动杆连接隔离开关传动轴与机构主轴，调整好机构位置后紧固机构；e、连接机构转动轴并在刀闸、机构均合正时焊牢；f、在转动部位涂上黄油。3隔离开关的检查操动机构安装结实后，应进展3-5次手动分、合闸进展检查，机构动作平稳，无卡阻、冲击等异常情况，限位装置应准确可靠，隔离开关的合闸、分闸位置正确。4隔离开关刷漆：三相刷上相位漆黄绿红、其余局部支柱、底座支架等先刷防锈漆，再刷灰色面漆。6、安装后进展试验1各相直流电阻2支持绝缘子绝缘电阻3分、合闸同期性4检查隔离开关与接地开关是否联锁可靠7、接线鱼青线停电：隔离开关安装试验合格后，处理引线接触面，涂上导电膏，然后在三相两端分别接电缆和线路。由于线路侧引线较短，故需在出线门型杆上加装支柱绝缘子，用钢芯铝绞线T接至隔离开关，同时将线路侧避雷器降低位置重新安装。8、验收检查投入运行前，应进展一次全面检查，确认无误后，方可投入运行。1各部位尺寸是否符合要求2各连接局部的螺栓紧固牢靠3将隔离开关连续操作数次，应无卡滞现象4机械闭锁应可靠5油漆完整，相色标志正确，接地良好四、施工技术要求1、隔离开关技术参数：型号:GW4-35/630 额定电流：630A额定电压：35KV 最高工作电压：40.5 KV 出厂编号：09110 生产厂家：*信高真空开关电器* 2、隔离开关安装施工执行技术标准1?电气装置安装工程高压电器施工及验收规*? GBJ 147-19902?电力设备预防性实验规程? DL/T 57619963? GW4-35型户外交流高压隔离开关安装使用说明书? 4 ?电业平安工作规程?发电厂和变电所电气局部 DL 408-19913、隔离开关的安装及调整，应符合以下要求1隔离开关支柱预埋深度不小于300mm；2安装后隔离开关接线触头与地面的垂直距离不得小于2900mm；3隔离开关相间距离为1200mm，误差不应大于10mm，相间连杆应在同一水平线上；4支柱绝缘子应垂直于底座平面，且连接结实，同相各绝缘子柱的中心线应在同一垂直平面上；5隔离开关的各支柱绝缘子间应连接结实：安装时可用金属垫片校正其水平或垂直偏差，使触头相互对准、接触良好；6拉杆应校直，其与带电局部的距离应符合国家标准；7拉杆的内径应与操动机构轴的直径相配合，两者间间隙不应大于1mm，连接局部的销子不应松动；8延长轴、轴承、中间轴及柺臂等传动部件，其安装位置应正确，固定应牢靠，传动准确，操作灵活；9定位螺钉应按产品的技术要求进展调整，并加以固定；10所有转动局部应涂润滑黄油；11接地应良好，接地刀闸的垂直连杆上涂黑色油漆；12隔离开关合闸后，触头间的相对位置、备用行程以及分闸状态时触头间的净距或拉开角度应符合产品的技术规定；13隔离开关的触头接触时，不同期值应符合产品的技术规定；14触头间应接触严密,两侧的接触压力应均匀,且符合产品的技术规定；15触头外表应平整、清洁,接触应良好；载流局部外表应无严重的凹陷及锈蚀；16接线端子应涂导电膏；17隔离开关与接地开关联锁应可靠。五、主要施工工器具、材料安装主要施工器具及耗材序号施工器具名称规格单位数量备注1开口扳手832 套1 2梅花扳手832套1 3活动扳手把4 4电焊工具套15氧割工具 套1 6锯弓 把1 7螺丝刀把2 8液压钳 套1 9梯子 台2 10台钳 台1 11葫芦2T台1 12爬杆套113切割机台114锉刀 把215榔头把2  所 需 耗 材1槽钢120×53×5.5米10 2钢管40米63钢管25米64钢管20米65钢板 10m20.5 6钢筋适量支柱浇筑7水泥、石粉适量支柱浇筑8支柱绝缘子35KV组19T型铝线夹只310铜铝过渡线夹只311镀锌螺栓M12×50套4012螺栓M12×80套4013铜排70×6米0.514白布 米5 15氧气、乙炔瓶各116焊条 公斤5 17相序漆 黄绿红公斤各1 18防锈漆 铁红色公斤6 19调和漆 灰色公斤6 20毛刷 4寸把5 21钢丝刷把222钢芯铝绞线 米适量 23导线 米适量 六、平安目标、危险点分析及控制措施一平安管理目标杜绝人身伤害事故；杜绝机械设备事故；杜绝高处坠落、触电事故；杜绝火灾事故；实现事故零目标。二、危险点及其控制措施序号危险点控制措施1作业现场情况核查不全面、不准确1作业时有专人负责。2施工现场，消防器材齐全，布置合理。3隔离开关安装要求天气无雨，无大风，如果天气条件不能满足条件，应将设备转移至室内或做防*措施后妥善保存。4与带电设备间设置围栏，并挂有醒目的标志牌。5施工现场物品摆放合理、整齐，现场无多余的杂物。2作业任务不清1组织全体作业人员结合现场认真学习作业指导书。2严格执行工作票制度。3工作负责人在作业前将人员的任务分工，危险点及其控制措施予以详尽的交待。3设备移动中，人员挤伤、砸脚。设备吊装过程中，损坏设备或伤人。1设备需移动时，人力应充足，统一指挥。2起重用索具、钢丝绳必须使用合格产品，捆绑结实，统一指挥吊运。4高处坠落及落物伤人1进入作业现场必须带平安帽，高处作业系好平安带。2梯子绑好拉线，并有人扶持。3传递工具、材料要使用传递绳，不得抛掷5触电伤害1工作前向作业人员交代清楚：临近带电设备，平安措施及本卷须知，并加强监护。2搬动梯子等大物体时，需二人放倒搬运，与带电部位保持足够平安距离。3.拆、装引线不得失去接地线保护。6机械伤害1严格执行一般工具的使用规定，使用前认真检查，不完整的工具不得使用。2调试刀闸时统一指挥，进展操作时工作人员必须离开刀闸传动部位7火灾现场配备足够的灭火器七、文明施工及环境保护管理措施1. 施工开场前必须准备好工器具。要按照每天的作业方案把设备和材料妥善放置到工作现场，合理确定设备材料在现场的存放位置，做到当天用当天清，保持现场清洁。2. 工具摆放要求定位管理。设备、材料在现场一定要摆放整齐成形，严禁乱摊乱放；机械、工具要求擦拭干净，停放平安位置。现场工具、材料应有专人保管，严禁随手丢弃。3. 设备、工具、材料、废料合理放置，保证不会给他人带来危险，不会堵塞通道。设备开箱装箱要在指定的地点进展，废料要及时清理走。拆箱木板放置妥当，突出的钉子、螺丝钉要及时拔去或敲弯，防止铁钉伤人。4.废品、废料(如电焊头、电缆头、电缆皮、电线头、木板纸箱、废钢材等)要及时清理。5.自觉保护设备、构件、地面、墙面的清洁卫生和外表完好，防止“二次污染和设备损伤。凡吊装的设备、构件必须在地面先擦拭干净。6.现场要自觉保持清洁和卫生。7.现场施工人员必须穿工作服，工作服要统一干净，戴好平安帽。8.工作班成员相互关心，密切配合，注意施工平安，服从统一指挥。其他未在本方案内列出的工作应按有关厂方规定或国家标准严格执行。八、资料、图纸1、?GW4-35型户外交流高压隔离开关安装使用说明书?2、?隔离开关底座构架平面示意图?3、?隔离开关底座构架安装示意图?隔离开关底座构架平面示意图隔离开关底座构架安装示意图. z.
