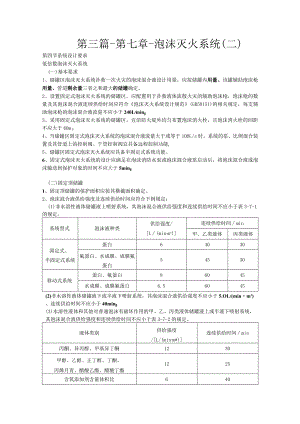

第三篇-第七章-泡沫灭火系统二.docx

第三篇-第七章-泡沫灭火系统(二)第四节系统设计要求低倍数泡沫灭火系统(一)基本要求1、储罐区泡沫灭火系统扑救一次火灾的泡沫混合液设计用量，应按储罐内用量、该罐辅助泡沫枪用量、管道剩余量三者之和最大的储罐确定。2、设置固定式泡沫灭火系统的储罐区，应配置用于扑救液体流散火灾的辅助泡沫枪，泡沫枪的数量及其泡沫混合液连续供给时间应符合泡沫灭火系统设计规范(GB50151)的相关规定，每支辅助泡沫枪的泡沫混合液流量不应小于240Lmin3、采用固定式泡沫灭火系统的储罐区，宜沿防火堤外均匀布置泡沫消火栓，且泡沫消火栓的间距不应大于60m4、当储罐区固定式泡沫灭火系统的泡沫混合液流量大于或等于100L/s时，系统的泵、比例混合装置及其管道上的控制阀、干管控制阀宜具备远程控制功能,5、储罐区固定式泡沫灭火系统应具备半固定式系统功能。6、固定式泡沫灭火系统的设计应满足在泡沫消防水泵或泡沫混合液泵启动后，将泡沫混合液或泡沫输送到保护对象的时间不应大于5min(二)固定顶储罐1、固定顶储罐的保护面积应按其横截面积确定。2、泡沫混合液供给强度及连续供给时间应符合下例规定：(1)非水溶性液体储罐液上喷射系统，其泡沫混合液供给强度和连续供给时间不应小于表3-7-1的规定。系统型式泡沫液种类供给强度/L(minms)连续供给时间min甲、乙类液体丙类液体固定式、半固定式系统蛋白64030氟蛋白、水成膜、成膜氟蛋白54530移动式系统蛋白、氟蛋白86045水成膜、成膜氟蛋白6.56045(2)非水溶性液体储罐液下或半液下喷射系统，其泡沫混合液供给强度不应小于5.OL/(minm')、连续供给时间不应小于40min(3)水溶性液体和其他对普通泡沫有破坏作用的甲、乙、丙类液体储罐液上或半液下喷射系统，其泡沫混合液供给强度和连续供给时间不应小于表3-7-2的规定。液体类别供给强度/L/(minm*)连续供给时间min丙酮、异丙醇、甲基异丁酮1230甲醇、乙醇、正丁醇、丁酮、丙烯月青、醋酸乙酯、醋酸丁酯1225含氧添加剂含量体积比640大于10%的汽油注：本表未列出的水溶性液体，其泡沫混合液供给强度和连续供给时间应由试验确定。3、液上喷射系统泡沫产生器的设置，当一个储罐所需的泡沫产生器数量大于1个时，宜选用同规格的泡沫产生器，且应沿罐周均匀布置；水溶性液体储罐应设置泡沫缓冲装置。图5泡沫溜槽(三)外浮顶储罐钢制单盘式与双盘式外浮顶储罐的保护面积，可按罐壁与泡沫堰板间的环形面积确定。非水溶性液体的泡沫混合液供给强度不应小于12.5L(minH),连续供给时间不应小于30min.外浮顶储罐泡沫堰板的设计，应符合下列规定：(1)当泡沫喷射口设置在罐壁顶部、密封或挡雨板上方时，泡沫堰板应高出密封圈0.2m；当泡沫喷射口设置在金属挡雨板下部时，泡沫堰板高度不应小于0.3m。(2)当泡沫喷射口设置在罐壁顶部时，泡沫堰板与罐壁的间距不应小于0.6IIU当泡沫喷射口设置在浮顶上时，泡沫堰板与罐壁的间距不宜小于0.6u(3)应在泡沫堰板的最低部位设置排水孔，排水孔的开孔面积宜按每1户环形面积280m11f确定，排水孔高度不宜大于9mm。(四)内浮顶储罐钢制单盘式、双盘式与敞口隔舱式内浮顶储罐的保护面积，应按罐壁与泡沫堰板间的环形面积确定；其他内浮顶储罐应按固定顶储罐对待。钢制单盘式、双盘式与敞口隔舱式内浮顶储罐的泡沫堰板设置、单个泡沫产生器保护周长及泡沫混合液供给强度与连续供给时间，应符合下列规定：泡沫堰板与罐壁的距离不应小于0.55m,其高度不应小于0.5叫单个泡沫产生器保护周长不应大于24m；非水溶性液体的泡沫混合液供给强度不应小于12.5L(minm1);泡沫混合液连续供给时间不应小于30mino【例2016年-单选题】某存储汽油、轻石脑油的储罐区，采用内浮顶罐，储罐上所设置的固定式泡沫灭火系统的泡沫混合液供给强度为12.5L(minm1),连续供给时间不应小于()min<>A.25B.30C.40D.4网校答案：B网校解析：采用内浮顶罐，泡沫混合液供给强度不应小于12.5L(min-肝)连续供给时间不应小于30mino高倍数泡沫灭火系统一、全淹没系统1、全淹没系统的防护区应为封闭或设置灭火所需的固定围挡的区域，且应符合下列规定：(1)泡沫的围挡应为不燃结构，且应在系统设计灭火时间内具备围挡泡沫的能力。(2)在充分考虑人员撤离的前提下，门、窗等位于设计淹没深度以下的开口，应在泡沫喷放前或泡沫喷放的同时自动关闭；对于不能自动关闭的开口，全淹没系统应对其泡沫损失进行相应补偿。(3)利用防护区外部空气发泡的封闭空间，应设置排气口，排气口的位置应避免燃烧产物或其他有害气体回流到高倍数泡沫发生器进气口。(4)在泡沫淹没深度以下的墙上设置窗口时，宜在窗口部位设置网孔基本尺寸不大于3.15mm的钢丝网或钢丝纱窗。(5)排气口在灭火系统工作时应自动或手动开启，其排气速度不宜超过5m/s。(6)防护区内应设置排水设施。2、泡沫淹没深度的确定应符合下列规定：当用于扑救A类火灾时，泡沫淹没深度不应小于最高保护对象高度的1.1倍，且应高于最高保护对象最高点以上O.6m。当用于扑救B类火灾时，汽油、煤油、柴油或苯类火灾的泡沫淹没深度应高于起火部位2m；其他B类火灾的泡沫淹没深度应由试验确定。泡沫液和水的连续供给时间应符合下列规定：当用于扑救A类火灾时，不应小于25in;当用于扑救B类火灾时，不应小于15min°A类火灾单独使用高倍数泡沫灭火系统时，淹没体积的保持时间应大于60min;高倍数泡沫灭火系统与自动喷水灭火系统联合使用时，淹没体积的保持时间应大于30mino二、局部应用系统1、局部应用系统的保护范围应包括火灾蔓延的所有区域；对于多层或三维立体火灾，应提供适宜的泡沫封堵设施；对于室外场所，应考虑风等气候因素的影响。高倍数泡沫灭火器的供给速率应按下列要求确定：(1)达到规定覆盖厚度的时间不应大于2min。(2)淹没或覆盖A类火灾保护对象最高点的厚度不应小于0.6m(3)对于汽油、煤油、柴油或苯，覆盖起火部位的厚度不应小于2瞑(4)其他B类火灾的泡沫覆盖深度应由试验确定。当高倍数泡沫灭火系统用于扑救A类和B类火灾时，其泡沫连续供给时间不应小于12min油罐中倍数泡沫灭火系统油罐中倍数泡沫灭火系统应采用液上喷射形式，且保护面积应为油罐的横截面积。系统扑救一次火灾的泡沫混合液没计用量，应按罐内用量、该罐辅助泡沫枪用量、管道剩余量三者之和最大的储罐确定。系统泡沫混合液供给强度不应小于4L(min-Itf),连续供给时间不应小于30min.固定顶油罐与内浮顶油罐中倍数泡沫灭火系统的泡沫产生器与管道布置，当中倍数泡沫产生器设置数量大于或等于3个时，可每两个产生器共用1根管道引至防火堤外,油罐中倍数泡沫灭火剂应采用特制8%型氟蛋白泡沫液。【例2015年-单选题】新建一个内浮顶原油储罐，容量为6000m3,采用中倍数泡沫灭火系统时，宜选用()泡沫灭火系统。A.固定B.移动C.半固定D.半移动网校答案：A网校解析：甲、乙、丙类液体储罐区固定式、半固定式或移动式泡沫灭火系统的选择应符合下列规定：低倍数泡沫灭火系统，应符合相关现行国家标准的规定；油罐中倍数泡沫灭火系统宜为固定式。泡沫-水雨淋系统和闭式泡沫-水喷淋系统泡沫一水喷淋系统泡沫混合液连续供给时间不应小于IOmin5泡沫混合液与水的连续供给时间之和不应小于60mino一、泡沫一水雨淋系统泡沫一水雨淋系统的保护面积应按保护场所内的水平面面积或水平面投影面积确定。设计时应进行管道水力计算，自雨淋阀开启至系统各喷头达到设计喷洒流量的时间不得超过60sO二、闭式泡沫一水啧淋系统闭式泡沫一水喷淋系统的供给强度不应小于6.5L(min-m1)【例2017年-单选题】闭式泡沫一水喷淋系统的供给强度不应小于()L/(minm2)0A. 4.5B. 6.5C.5D.6网校答案：B网校解析：闭式泡沫一水喷淋系统的供给强度不应小于6.5L(minm2)0泡沫喷雾系统泡沫喷雾系统保护非水溶性液体室内场所时，泡沫混合液或预混液供给强度不应小于6.5L/(minm2),连续供给时间不应小于IOmino泡沫喷雾系统应同时具备自动、手动和机械应急启动方式。在自动控制状态下，灭火系统的响应时间不应大于60s。泡沫液的选择1、非水溶性甲、乙、丙类液体储罐低倍数泡沫液的选择，应符合下列规定：(1)当采用液上喷射系统时，应选用蛋白、氟蛋白、成膜氟蛋白或水成膜泡沫液。(2)当采用液下喷射系统时，应选用氟蛋白、成膜氟蛋白或水成膜泡沫液。(3)当选用水成膜泡沫液时，其抗烧水平不应低于现行国家标准泡沫灭火剂(GB15308)规定的C级。2、保护非水溶性液体的泡沫一水喷淋系统、泡沫枪系统、泡沫炮系统泡沫液的选择，应符合下列规定：(1)当采用吸气型泡沫产生装置时，应选用蛋白、氟蛋白、水成膜或成膜氟蛋白泡沫液。(2)当采用非吸气型喷射装置时，应选用水成膜或成膜氟蛋白泡沫液。3、水溶性甲、乙、丙类液体和其他对普通泡沫有破坏作用的甲、乙、丙类液体，以及用一套系统同时保护水溶性和非水溶性甲、乙、丙类液体的，必须选用抗溶泡沫液。4、中倍数泡沫灭火系统泡沫液的选择应符合下列规定：(1)用于油罐的中倍数泡沫灭火剂应采用专用8%型氟蛋白泡沫液。(2)除油罐外的其他场所，可选用中倍数泡沫液或高倍数泡沫液。5、高倍数泡沫灭火系统利用热烟气发泡时，应采用耐温耐烟型高倍数泡沫液。6、当采用海水作为系统水源时，必须选择适用于海水的泡沫液。【例2017年-单选题】采用非吸气型喷射装置的泡沫喷淋系统保护非水溶性甲、乙、丙类液体时，应选用()oA.水成膜泡沫液或成膜氟蛋白泡沫液B.蛋白泡沫液C.氟蛋白泡沫液D.抗溶性泡沫液网校答案：A网校解析:保护非水溶性液体的泡沫一水喷淋系统、泡沫枪系统、泡沫炮系统泡沫液的选择，应符合下列规定：当采用吸气型泡沫产生装置时，应选用蛋白、氟蛋白、水成膜或成膜氟蛋白泡沫液；当采用非吸气型喷射装置时，应选用水成膜或成膜氟蛋白泡沫液。
