42i氮氧化物分析仪中文说明书.doc

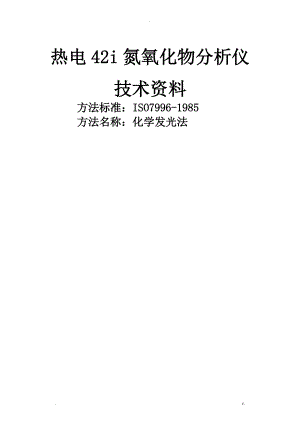

-热电42i氮氧化物分析仪技术资料方法标准：ISO7996-1985方法名称：化学发光法目 录第一章 简介性能和工作原理第二章 使用说明书第三章 设备保养维修操作规程一、 仪器安装二、 校准三、 日常维护保养四、 故障诊断和排除第一章 简介产品性能42i 化学发光法分析仪结合检测技术，轻松利用菜单驱动软件和高级诊断提供了极其卓越的适应性和可靠性。42i 分析仪具有以下的特征：·320*240液晶图像显示·菜单驱动软件·区域可定量程·用户自选单/双/自动量程模式·多重用户自定义模拟输出·模拟输入选择·高灵敏度·快速响应时间·全量程线性·独立NO-NO2-No*量程·NO2 转化炉可替代选择·用户自选数字输入/输出容量·标准通讯特色包括RS232/485和以太网·C-Link, MODBUS协议,以及流动数据协议工作原理42 i 分析仪原理是基于一氧化氮(NO)与臭氧(O3)的化学发光反响产生激发态的NO2分子，当激发态的NO2分子返回基态时发出一定能量的光, 所发出光的强度于NO的浓度呈线性关系，42i分析仪就是利用检测光强来进展NO的检测, 其化学反响式如下:NO + O3à NO2 + O2 + hn仪器在进展二氧化氮(NO2)的检测时必须先将NO2转换成NO，然后再通过化学发光反响进展检测。NO2是通过钼转换器完成NO2到NO的转换. 其转换器的加热温度约为325可选不锈钢转化器加热温度为625。如图1-1所示, 样品气通过标有SAMPLE的进气口被抽入42i分析仪，然后样气经颗粒物过滤器过滤，到达一电磁阀，由该电磁阀选择样气的路径是直接到达反响室(测NO方式)，还是先经过NO2到NO转换器后再进入反响室(测NO*方式)。在反响室前装有限流毛细管和流量传感器, 以控制和测量样气的流量。枯燥空气通过DRY AIR进气口进入42i分析仪。经过流量传感器后, 枯燥空气通过放电式臭氧发生器。臭氧发生器产生进展化学萤光反响时所需要的高浓度臭氧。臭氧与样气中的NO进展反响生成激发态的NO2分子, 然后由光电倍增管检测NO2返回基态时发出的萤光。仪器计算在NO和NO*方式下所检测的NO和NO*浓度，并将计算结果存入存储器, 同时利用两个浓度的差值计算出NO2浓度。42i仪器不仅可在前面板上显示NO、 NO2和NO*浓度值，同时可将这些值输出到仪器的模拟输出端。图1 42i流程示意图第二章 使用说明书显示屏320*240液晶屏幕显示洋气浓度，仪器参数，仪器控制，帮助和错误信息。菜单所包括的内容较多，屏幕不能同时显示菜单的全部内容。这时, 可用和键来移动光标，这样即可观察菜单的每一项。注意：如果液晶屏幕打碎，不要让液晶接触到皮肤和衣服，否则要用肥皂水立即清洗。按键图2前面板按键=软键是跳到用户自选菜单屏幕的捷径。=运行键用于显示运行界面，显示NO，NO2，NO*含量。=菜单键用于显示主菜单，当按此键时，如果仪器不是正处于运行界面，则按此键回到上级菜单=帮助键为帮助键，即提供正在显示内容以外的信息。按HELP键显示有关当前屏幕或菜单的简单说明。帮助信息用底部的字符行显示，因此很容易同操作屏幕区分开。如果想退出帮助屏，则可按MENU键返回原先屏幕或按RUN键以返回到运行屏幕。=方向键四个箭头键 (和 ) 用于向上、下、左和右移动光标。=选择键用于选择菜单项、完成一项输入或是触发ON/OFF功能。软键软键是一种多功能键，用来随时显示局部菜单功能。软键的作用是允许直接进入访问菜单构造和常用的菜单及显示。Main Menu 主菜单主菜单包括一定数量的子菜单，仪器参数和特性根据性能的不同划分到不同的子菜单中。点击和键移动指针到不同的子菜单上。点击键选择*个子菜单。Range Menu量程菜单量程菜单允许操作者选取"气体单位"NO-NO2-No*量程和设定"用户自定义量程。下面的屏幕显示分别处于"单量程"双量程和"自动量程模式。需要更多信息参照下面的"SingleRangeMode."Dual Range Mode和"Autorange Mode*"Main Menu菜单下选择"Range菜单*点击和上下移动指针*点击做出选择*点击"Main Menu，点击回到运行界面。单量程方式在单量程方式中，NO-NO2-No*有一个量程，一个平均时间和一个跨度系数。在仪器的后面板上，有两个模拟输出端，排列方式如图3-4所示。双量程方式在双量程方式中，NO-NO2-No*有两个相互独立的模拟输出。在双量程方式中，仪器后面板上的模拟输出端子排列如图3-5和表3-3所示。NO-NO2-No*通道有两个量程，即高量程和低量程，相对应的分别有高量程和低量程的两个模拟输出。这就使同一个样气浓度的读数可以同时有两个不同范围的模拟输出，例如：将低模拟输出的浓度范围设成0到50ppb；而将高的模拟输出浓度范围设成0到500ppb。也可将上下两个量程设置成相等。以提供两个一样的输出。每个通道除有两个量程范围的输出外，还有两个跨度系数，所以每个量程可单独进展校准。这对于两个量程范围相差比拟远的情况下是很有必要的。如低量程的浓度范围为050ppb，而高量程的量程范围为0200,000ppb。在这种情况下，就有必要设置两个模拟输出范围。自动量程方式自动量程方式可由用户在量程菜单中自行定义高、低量程，仪器根据浓度的上下和高、低量程所代表的浓度范围自动进展NO-NO2-No*模拟输出上下范围之间的切换。模拟输出有一个相应的状态输出，状态输出用于指示仪器当前的模拟输出是处在高量程范围还是低量程范围。例如：假定低量程定义在0 50 ppb，高量程定义在0 100 ppb (见图36)。当仪器测量浓度低于50 ppb 时，NO的模拟输出用低量程，如下图。当采样浓度高于50 ppb 时，模拟输出用高量程，状态输出指示着哪个量程正在被仪器所用，用低量程输出时，状态输出为 0 V。用高量程时，状态输出为满度输出幅度的50。当仪器处在高量程档时，No*浓度必须降到低量程档的95时，仪器才能转入低量程档。此外，仪器有两个跨度系数，因此每个量程可分别进展校准。这对于处理两个量程相差很远的情况时就显得很有必要了。如：NO低量程范围为50 ppb。而NO高量程范围可达20，000 ppb, 这种情况就需对高、低量程分别进展校准。气体浓度单位气体浓度单位屏幕，如以下图所示，定义如何表示NO-NO2-No*的浓度，气体浓度单位有百万分之一 ( ppm )、十亿分之一 ( ppb )、微克立方米( mg/m3 ) 及毫克每立方米 ( mg/m3 ) 等4种。当浓度的单位从 ppb 或 ppm 切换到mg/m3 或 mg/m3 时，NO-NO2-NO*的量程自动切换到最高量程上。例如：仪器浓度单位从 mg/m3 切换到 ppm 时，所有的量程都自动置于20ppm档。气体浓度单位屏幕的第一行显示当前气体单位，第二行显示所选择的气体浓度单位。显示气体浓度单位屏幕的步骤：s 从主菜单项选择量程菜单 (Range)s 从量程菜单项选择气体单位 (Gas Units)气体浓度单位屏幕的使用：s 用á和â键选择气体浓度单位。s 按ENTER键以确认选择。s 按键以返回量程菜单。s 按键可返回运行屏幕。NO-NO2-No*量程NO-NO2-No*的量程决定仪器的模拟输出的浓度范围。例如 050 ppb 的NO-NO2-No*量程是指仪器的模拟输出的范围为0到50ppb。显示屏幕上第二行显示NO-NO2-No*的当前量程。第三行用来显示要变换的量程。单量程、双量程和自动量程画面如下所示。两幅画面的区别是右边的画面的第一行显示中有Hi或LO字头，以指示仪器当前显示的是哪个量程。请详细阅读有关"单量程、"双量程和"自动量程的有关章节。表31列出了当前可选用的量程范围。要选用扩展量程，仪器内部开关8必须设置为ON。假设要显示NO-NO2-No*量程，可按以下步骤进展。s 在主菜单中选量程 (Range)s 在量程菜单中选量程(NO-NO2-No* Range)。量程屏幕的使用：s 用á和â键选择量程。s 用ENTER键确认所选量程。s 用键返回量程菜单。s 用键返回运行屏。用户量程菜单用户量程菜单，如以下图所示，列出3个用户量程C1、C2和C3。用户量程即为用户自定义的量程。在标准量程方式中，介于50ppb (0.05ppm) 和 20,000 ppb (20ppm )之间的任何值都可做为定义量程的界值，在扩展量程方式中，任何介于100ug/m3 (mg/m3) 和 30,000ug/m3 (30mg/m3 )之间的值也可被用来作为定义量程的界值。假设要显示用户量程屏，可按以下步骤进展。s 在主菜单中选量程项Ranges 在量程菜单中选设置用户菜单Set Customs Ranges用户量程菜单的使用：s 用á和â键使光标 > 上下移动。s 用ENTER键定义用户所选择的量程。s 按键以返回量程菜单。s 按键以返回运行屏幕。用户量程屏幕用户量程屏幕，如以下图所示，用于定义用户量程。第一行显示当前用户量程，第二行显示要设置的量程。为了能使用用户量程的满量程，则应在量程屏幕中选择用户量程( C1、C2或C3 )。详细步骤请参见"NO、NO2和NO*量程章节。显示用户量程屏幕的方法：s 在主菜单中选量程项 ( Range )。s 在量程菜单中选设置用户量程项 ( Set Custom Ranges )。s 在设置用户量程菜单中选择C1、C2或C3。用户量程屏幕的使用：s 用á和â键增加或减小每位数字。s 用à和ß间键左右移动光标 - 。s 按ENTER键以确认所选的用户量程值。s 按键返回设置用户量程菜单。s 按键返回运行屏幕。平均时间平均时间是指在做NO-NO2-No*测量时定义的一个时间周期10到300秒。仪器根据这段时间里的读数来计算NO-NO2-No*的平均浓度。前面板上的显示以及模拟输出随着所计算的平均值每10秒钟更新一次。也就是说仪器输出的每次变化都显示的是在此之前10秒内读取数据的平均值，而300秒的平均时间是指仪器在每10秒钟的数据更新时显示和输出的是在此之前300秒内的数据平均值。因此，平均时间越短，前面板上的显示和模拟输出对浓度变化的反响速度越快。而平均时间取得越长，则输出数据的变化越平滑在单量程和自动量程方式下的平均时间屏幕如以下图所示，而在双量程方式中，在平均时间屏幕前还有一平均时间菜单，之所以有这个菜单是因为在双量程方式中有两个平均时间高和低。在单、双和自动量程三种方式中，其平均时间屏的功能都是一样的，可供选择的平均时间有10，20，30，60，90，120，180，240和300秒等几种，在手动方式中还可以选择其他的平均时间值。详细细节可参见本章后面的"自动/手动方式内容。假设要显示平均时间菜单/平均时间屏幕：s 在主菜单中选平均时间项Averaging Time平均时间屏幕的应用：s 用á和â键选择平均时间。s 按ENTER键确认所选的平均时间值。s 按键以返回主菜单。s 按键以返回运行屏幕。校准系数菜单校准系数是在自动和手动校准过程中确定的。它被用来修正NO-NO2-NO*浓度的读数。如以下图所示，校准系数菜单显示校准系数值。通常仪器用校准菜单自动做校准，当然，也可以用该菜单做手动校准。有关手动校准的内容在后面的"NO-NO2-NO*背景值和"NO-NO2-NO*跨度系数的章节中介绍。显示校准系数菜单的方法：s 在主菜单中选校准系数Calibration Factors校准系数菜单的应用：s 用á和â键上下移动光标。s 按键返回主菜单。s 按键返回运行屏幕。NO-NO2-NO*的零背景校准值NO-NO2-NO*的零背景校准值是在校零过程中确定的。NO的零背景值是仪器在对零气进展采样时NO通道的信号读数。NO*的零背景值是仪器在对零气进展采样时NO*通道的信号读数。零背景信号主要是由于电路上的偏移、光电倍增管的暗电流和散射光的影响等综合作用所引起的。仪器先把NO的零背景校准值存储起来，以将其NO的读数调整到零。NO-NO*的校零画面用来进展仪器的手动零点校准。在进展零点校准时，先让仪器对零气采样直到其读数稳定。画面显示的第一行为NO-NO*的当前读数，第二行显示的是存储器中存储的NO零背景修准值。NO的零背景校准值以仪器当前的气体浓度单位为单位。以后，仪器从测出的NO数据中减去零背景校准值，即得出所显示的NO读数。在下面的例子中，分析仪器在采零气的时候显示的NO读数为 2 ppb。NO的零点校准值是0.0 ppb。那是仪器没有进展零背景校准。表示仪器从所测到的NO浓度中减去以得到显示结果。此时就需要把零背景校准值也增加到以使仪器的NO零值读数为0ppb。下面的例子为将NO的读数调零。用á键将NO背景校准值调到28.6ppb, 当NO背景校准值增加时，NO的浓度读数减小，然而，按á和â键不影响模拟输出和已经存储的的NO零背景校正值。跟在NO读数和NO零背景校准值后面的问号表示这些更改值只是暂时的更改而不是真正的更改。如果用户想跳出此屏幕显示而不做任何实际修改则只需按MENU键返回校准系数菜单屏幕，或按RUN键返回运行屏幕。如果此时按了ENTER键，则仪器就会做真正的改动。即将NO的读数调整为0ppb，并将的零背景修准值存储起来。假设要显示NO-NO2-NO*的背景值屏幕：s 在主菜单中选校准系数Calibration Factorss 在Calibration Factors菜单中选NO-NO*背景值NO or NO*Background.NO-NO*背景值屏幕的应用：s 用á和â键增或减NO-NO*的背景值。s 按ENTER键以承受背景值的变化。s 按键以返回Calibration Factors 菜单。s 按键，返回运行屏幕。NO-NO2-NO*的跨度系数NO-NO2-NO*的跨度系数是在校准间期计算的。跨度系数用来修正NO-NO2-NO*的读数，NO- -NO*的跨度系数通常在附近。NO21.050.当仪器对浓度的气体采样时，用户可用NO-NO2-NO* 的跨度系数屏幕来对NO-NO2-NO*的跨度系数进展人工修改。显示屏的第一行为当前NO-NO2-NO*浓度的读数。第二行显示的是存在存贮器中的NO-NO2-NO*跨度系数，仪器当前即用该值对NO-NO2-NO*浓度进展修正，注意，如果跨度系数的值改变了，则第一行所显示的当前NO浓度值也跟着改变。然而，如果没按ENTER键，则跨度因数不会真正改变。只有当按了ENTER键，表示暂时变化的问号消失后，变化的跨度系数才会被真正的存贮起来。显示NO-NO2-NO*的跨度系数屏幕的方法：在主菜单中选Calibration Factorss 在Calibration Factors 菜单中选NO-NO2-NO*的校准系数NO-NO2-NO*Coef NO-NO2-NO*跨度系数屏幕的应用：s 用á和â键增或减显示的读数。s 按ENTER键以确认值的改变。s 按键，返回Calibration Factors 菜单。s 按键，返回运行屏幕。校准压力菜单Calibration Pressure校准菜单校准菜单用于校零和校跨。在下面的显示中，校准菜单对单、双和自动量程三种方式而言都是一样的。双量程和自动量程有两个NO-NO2-NO*的跨度系数高和低。仪器可对每个量程分别进展校准。这在两个量程差得很远的情况下是很有必要的。显示校准菜单的方法：s 在主菜单中选校准Calibration校准菜单的应用：s 用á和â键上下移动光标。s 按ENTER键确认选择。s 按键可返回主菜单。s 按键可返回运行屏幕。校零校零屏幕，如下所示，用于仪器的零点校准。先使仪器对零气采样,并等到仪器的读数稳定。屏幕的显示为NO-NO*的当前读数。在进展零点校准时必须使仪器通零气5分钟以上。显示校零屏幕的方法：s 在主菜单中选校准Calibration。s 在Calibration菜单中选校零Calibrate NO or NO*Background。校零屏幕的应用：s 按ENTER键将NO-NO*的读数设为零。s 按键可返回校准菜单。s 按键可返回运行屏幕。NO-NO2-NO*的校准当向仪器通入浓度的跨度气时，可用跨度校准屏幕来NO-NO2-NO*的跨度浓度进展调整。屏幕显示的第一行为NO-NO2-NO*的当前浓度读数，第二行则为NO-NO2-NO*的当前量程，第三行为操纵者输入的标气浓度值。显示NO-NO2-NO*的校准屏幕的方法：s 在主菜单中选Calibration.s 在Calibration菜单中选校准NO-NO2-NO*Calibrate NO-NO2-NO*。NO-NO2-NO*校准屏幕的应用：s 用á和â键增加或减少每位数字。s 用ß和à键向左和向右移动光标-。s 按ENTER键即将NO-NO2-NO*读数校准到与标气值相符。s 按键可返回Calibration菜单。s 按键以返回运行屏幕。仪器控制菜单如下所示，仪器的控制菜单包括好几项，这些由软件控制的工程都列在菜单中，使操作者能够进展这些仪器功能的控制。显示仪器控制菜单的方法：s 在主菜单中选仪器控制Instrument Controls仪器控制菜单的应用:s 用á和â键上、下移动光标。s 按ENTER键确认选择。s 按键可返回主菜单。s 按键可返回运行屏幕。温度修正温度修正是在仪器因为其内部温度的变化对子系统和输出信号带来的影响可以被测出来，所测出的数据即可做为对温度变化所带来影响进展补偿的依据，该补偿即可做为特殊应用，也可以在仪器工作在设计温度范围之外时应用，尽管EPA的条例中对温度补偿没有做要求。温度补偿屏幕如以下图所示，当温度补偿开启时，屏幕的第一行显示的是当前仪器的机内温度(该温度是由装在母板上的温度计测出的)。当温度校正关闭时，屏幕的第一行显示内容为工厂设定的标准温度30°C。显示温度修正屏幕的方法：s 从主菜单中选仪器控制(Instrument Control)s 在仪器控制菜单中选温度修正(Temperature Correction)温度校准屏幕的应用：s 按ENTER键触发温度修正的开和关s 按键返回仪器控制菜单s 按返回运行屏幕压力修正压力修正就是当反响室内的压力变化而对输出信号造成影响时进展补偿，反响室压力变化而对分析仪的子系统及输出信号所造成的影响可以被测出来，所测出的数据即可做为对反响室压力变化进展补偿的依据。虽然EPA没有对压力补偿进展要求，但用户可根据具体情况决定是否进展压力补偿。压力修正屏幕如以下图所示，当压力修正翻开时，第一行显示反响室内的压力；当压力修正关闭时，第一行则显示工厂设定的标准压力150mmHg。压力修正屏幕的显示方法：s 在主菜单中选仪器控制(Instrument Controls)s 从仪器控制菜单中选压力修正(Pressure Correction)压力修正屏幕的应用：s 按ENTER键以触发压力修正的开和关s 按键返回仪器控制菜单s 按键返回运行屏幕屏幕亮度屏幕亮度屏幕，如下所示，用于改变屏幕的亮度，依次有20、50、90和100共10个等级，平时将屏幕的亮度调得比拟小将有助于延长屏幕的使用寿命显示屏幕亮度屏幕的方法：s 在主菜单中选仪器控制( Instrument Control )s 在仪器控制菜单中选屏幕亮度( Screen Contrast)屏幕亮度屏幕的使用：s 用á和â键增加或减少屏幕的亮度s 按ENTER键以确认s 按键返回仪器控制菜单s 按键以返回运行屏幕维修方式维修方式屏幕如以下图所示，用于将维修方式翻开和关闭。维修方式中含有在对42i型仪器进展调整和故障诊断时有用的参数和功能。显示维修屏幕的方法：s 从主菜单中选仪器控制(Instrument Control)s 从仪器控制菜单中选维修方式(Service Mode)维修方式屏幕的使用方法：s 按ENTER键触发维修方式的开和关s 按键返回仪器控制菜单s 按键返回运行屏幕时间由以下图所示的时间屏幕可对仪器内部的时钟进展设置，屏幕上第一行显示为当前时间，第二行显示为更改时间，仪器在关机时内部时钟用其自己的电池供电。时间屏幕的显示方法：s 从主菜单中选仪器控制(Instrument Control)s 从仪器控制菜单中选时间(Date/Time)时间屏幕的用法：s 按á和â键以增/减小时和分钟值。s 按ß和à键以左、右移动光标-s 按ENTER键以确认更改s 按键则返回仪器控制菜单s 按键则返回运行屏幕诊断菜单如下所示的诊断菜单为用户提供诊断信息和功能，这对用户做仪器的故障诊断是很有用的。诊断菜单的显示方法：s 从主菜单中选诊断(Diagnostics)诊断菜单的使用方法：s 用á和â键上，下移动光标。s 按ENTER键确认选择选择。s 按键则返回主菜单。s 按键则返回运行屏幕。程序号程序号屏幕，如以下图所示，显示仪器所装程序的版本号。如果用户对仪器有什么疑问，请在与生产厂家联系之前先查看一下程序的版本号。程序号屏幕的显示方法：s 在主菜单中选诊断( Diagnostics )s 在诊断菜单中选程序号( Program Version )程序号屏幕的用法：s 这只是一幅显示程序号的屏幕。s 按键返回诊断菜单。s 按键返回运行屏幕。电压电压屏幕如以下图所示，显示直流电源的电压。用这屏幕显示可对电源板的输出电压低或电压波动等故障做快速检查，而无需用电压表进展测量。电压屏的显示方法：s 从主菜单中选诊断(Diagnostics)s 在诊断菜单中选电压(Voltages)电压屏的用法：s 这只是一幅显示电压值的屏幕s 按键返回诊断菜单s 按键返回运行屏。温度温度屏幕如以下图所示，显示机内温度、转换炉温度、冷堆温度、反响室温度。温度屏幕的显示方法：s 从主菜单中选诊断( Diagnostics )s 从诊断菜单中选温度( Temperatures )温度屏幕的用法：s 这只是一幅信息显示屏幕。s 用á和â键上、下移动光标s 按键返回诊断菜单s 按键返回运行屏幕压力压力屏幕如以下图所示，显示反响室的压力。压力由装在反响室管线中的压力传感器测出。压力屏幕的显示方法：s 从主菜单中诊断( Diagnostics )s 在诊断菜单中选压力( Pressure )压力屏幕的用法：s 这只是一幅信息显示屏s 按键返回诊断菜单s 按键返回运行屏幕流量流量屏幕如以下图所示，显示样气和臭氧的流量。流量由装在机内的流量传感器测出见图11)流量屏幕的显示方法s 在主菜单中选诊断( Diagnostics )s 在诊断菜单中选流量( Flow )流量屏幕的用法：s 这只是一幅信息显示屏幕s 按键返回诊断菜单s 按键返回运行屏幕测试模拟输出测试模拟输出菜单包括三种选择，如以下图所示。这三种功能可将模拟输出置零和置满度。以便对模拟输出进展调整，使其与前面板上的数字显示一致。此外，还有一个数模转换的测试。可对整个量程内的模拟输出进展测试。选择测试模拟输出菜单的方法：u 从主菜单中选诊断( Diagnostics )u 从诊断菜单中选测试模拟输出( Test Analog Outputs )测试模拟输出菜单的用法：u 用á和â键上下移动光标u 按ENTER键以确认选择u 按键返回诊断菜单u 按键返回运行屏幕报警报警菜单，如以下图所示，显示一个由分析仪所监测的运行参数的清单。如果所监测的工程超出了高或低极限，该工程的状态就会从OK分别变为High或Low。右上角的数字代表这出现报警的次数。如果从来未出现过报警，则所显示的数字为零。如果要看*个工程的实际值和其最小与最大极限值，则可将光标移到该项上然后按ENTER键。显示报警菜单的方法：u 从主菜单中选报警Alarm报警菜单的使用方法：u 用á和â键上、下移动光标u 按ENTER键以确认选择u 按键返回主菜单u 按键返回运行屏幕机内温度机内温度屏，如以下图所示。显示机壳内的当前温度和工厂设定的最小和最大报警极限值。当仪器处在维修方式时，最小和最大报警极限值可以进展更改，可承受的报警极限值范围为8°C到47°C。当机内温度读数超出最小或最大报警极限时，即产生报警。所谓报警，就是在运行屏和主菜单上出现alarm(报警)字样。调出机内温度屏幕的方法：u 在主菜单中选报警(Alarm)u 在报警菜单中选机内温度机内温度屏幕的用法：u 用á和â键上、下移动光标仪器处在维修方式u 按ENTET键确认选择仪器处在维修方式u 按键返回报警菜单u 按键返回运行屏幕最小和最大机内温度报警极限最小和最大机内温度报警极限屏幕，如以下图所示，仅当仪器处在维修方式时才可调出。可用来改变最小机内温度报警极限，最小和最大机内温度屏的功能一样。选用最小或最大机内温度报警极限屏幕的方法维修方式开启u 从主菜单中选报警( Alarm )u 从报警菜单中选机内温度( Internal Temperature )u 在机内温度菜单中选最小( Min )或最大( Ma* )最小或最大机内温度报警极限屏幕的用法：维修方式开启u 用á和â键增加或减少数值。u 按ENTER键承受改变值u 按键返回机内温度菜单u 按键返回运行菜单反响室温度反响室温度屏幕，如以下图所示，显示反响室的当前温度和工厂设定的最大及最小报警极限值。当仪器处在维修方式时，可对最大和最小极警极限值进展修改。可承受的报警极限范围为从47到51°C。如果反响实的温度超过了最大或最小报警极限。即在运行屏或主菜单上显示报警(alarm)字样。反响室温度屏幕的显示方法：u 在主菜单中选报警(Alarm)u 在报警菜单中选反响室温度(Chamber Temperature)反响室温度屏幕的使用方法：u 用á和â键上下移动光标维修方式开启时u 按ENTER键确认选择维修方式开启u 按键返回报警菜单u 按键返回运行屏幕最大和最小反响室温度报警极限最小反响室温度报警极限屏幕，如以下图所示，仅当仪器处在维修方式时才可使用。该屏可以对最小反响室报警极限进展改动，最大和最小反响室温度屏的功能是一样的。显示最大和最小反响室温度报警极限屏幕的方法：维修方式开启时u 从主菜单中选报警 ( Alarm )u 从报警菜单中选反响室温度( Chamber Temperature )u 从反响室温度菜单中选最小( Min )或最大( Ma* )最大或最小反响室温度报警极限屏幕的用法维修方式应开启时：u 用á和â键增加或减少数值u 按ENTER键确认变更u 按键返回反响室温度菜单u 按键返回运行屏幕冷堆温度该屏幕用来显示当前冷堆的温度以及设定最大和最小温度报警极限，可设定范围是-25 到 -1 °C.如果冷堆的温度超过最大或最小极限，将会显示报警。显示冷堆温度的方法：u 从主菜单中选报警 ( Alarm )u 从报警菜单中选反响室温度( Cooler Temperature )冷堆温度屏幕的用法：u 用á和â键增加或减少数值u 按ENTER键确认变更u 按键返回报警菜单u 按键返回运行屏幕冷却器温度报警的最高和最低限值冷却器温度报警的最低限值屏幕，如以下图所示，仅在仪器处在维修方式时方可显示。该屏用于修改温度报警的最低限值参数，温度报警的最高和最低屏幕的功能一样。冷却器温度报警的最高和最低限值屏幕的调出方法(维修方示应开启)u 从主菜单中选报警(Alarm)u 在报警菜单中选冷却器温度(Cooler Temperature)u 从冷却器温度菜单中选最小MIN或最大MA*最小或最大冷却器温度屏的使用方法维修方式应开启：u 用á和â键增加或减少数值u 按ENTER键确认变更u 按键返回冷却器温度菜单u 按键返回运行屏幕转换器温度转换器温度屏幕，如以下图所示，显示当前换转器的温度和工厂设定的最高和最低报警限值。当仪器处在维修方式时，可对最大或最小报警极限值进展修改。可承受的报警极限范围为从300到700°C如果转换器温度读数超过了最大或最小报警极限，则报警产生，即在运行屏和主菜单上显示Alarm字样。调出换转器温度屏幕的方法：u 从主菜单中选报警(Alarm)u 从报警菜单中选换转器温度(Converter Temperature)转换器温度屏幕的使用方法：u 用á和â键增加或减少数值u 按ENTER键确认变更u 按键返回报警菜单u 按键返回运行屏幕最高和最低转换器温度限值最低转换器温度报警限值屏幕，如以下图所示，仅当仪器处在维修方式时方可调出。该屏用于修改转换器温度报警的最低限值。转换器温度最高和最低限值屏幕的用法一样。调出最高或最低转换器温度报警极限值屏幕的方法(维修方式应开启):u 在主菜单中报选警( Alarm )u 从报警菜单中选转换器温度( Converter Temperature )u 从转换器温度菜单中选最小( MIN )或最大( MA* )最高或最低转换器温度报警极限值屏幕的用法(维修方式应开启)u 用á和â键增加或减少数值u 按ENTER键确认变更u 按键返回转换器温度菜单u 按键返回运行屏幕压力压力屏幕，如以下图所示。显示当前反响室的压力读数和工厂设定的最高和最低报警极限。在维修方式中，最高和最低报警极限值可以被修改。可承受的报警极限值范围为50到300mmHg。如果压力值的读数超出了最高或最低极限值，则产生报警，即在运行屏幕和主菜单中显示alarm字样。显示压力屏幕的方法：u 在主菜单中选报警(Alarm)u 在报警菜单中选压力(Pressure)压力屏幕的使用方法：u 用á和â键上下移动光标(维修方式要开启)u 按ENTER键确认选择(维修方式开启)u 按键返回报警菜单。u 按键返回运行屏幕。最高和最低压力报警极限最低压力报警极限屏幕，如以下图所示，仅在维修发式下才能用。该屏用于改变最低压力报警极限值，而最高和最低压力报警屏幕的用法一样。最高或最低压力报警极限屏幕的显示方法(维修方式开启)u 在主菜单中选报警(Alarm)u 在报警菜单中选压力(Pressure)u 在压力菜单中选最大(MA*)或最小(MIN)最大或最小压力极限屏的使用方法(维修方式开启)：u 用áâ键增或减数值u 按ENTER键承受改变值u 按键返回压力菜单u 按键返回运行屏幕样气流量以下图为样气流量屏幕。显示当前的样品气流量以及工厂设定的最大和最小报警极限值。当仪器处于维修方示时，可对最大和最小报警极限值进展修改，可承受的取值范围在0到1LPM之间。如果样气的流量读数超出最大或最小报警极限则产生报警。即在运行屏和主菜单上显示alarm字样。调出样气流量屏幕的方法：u 在主菜单中选报警(Alarm)u 在报警菜单中选样气流量(Sample Flow)样气流量屏幕的使用方法：u 用á和â键上下移动光标(维修方式开启)u 按ENTER确认选择(维修方式开启)u 按键返回报警菜单u 按键返回运行屏幕样气流量最大和最小报警限值以下图所示为最小样气流量报警极限值屏幕。它仅当仪器处在维修方式下才可调出。该屏用于修改最小报警限值，而最大与最小样气流量报警屏幕的用法均一样。调出最大或最小样气流量报警限值屏幕的步骤：(维修方式应开启)u 在菜单中选报警(Alarm)u 在报警菜单中选样气流量(Sample Flow)u 在样气流量菜单中选最大(MA*)或最小(MIN)样气流量报警限值屏幕的使用方法：(维修方式应开启)u 用á和â键增或减数值u 按ENTER键承受改变值u 按键返回样气流量菜单u 按键返回运行屏幕臭氧发生器流量以下图所示为臭氧发生器流量屏幕，它显示当前臭氧发生器的流量读数和工厂设置的最大及最小报警极限。当以仪器处在维修方式下时，最大和最小报警极限值可被更改。可承受的取值范围在0到之间。如果臭氧发生器流量的读数超出了所设定的最大或最小报警极限即产生产生报警，即在运行屏和主菜单上显示alarm字样。如果把最小报警极限值设为0LPM，则臭氧发生器的流量报警就不会发生。注意：当臭氧发生器的流量缺乏(小于0.050lm)时,一定不可将最小报警极限值设为0LPM，因为臭氧发生器的流量缺乏会使臭氧发生器过热，从而导致臭氧发生器的永久性损坏。显示臭氧发生器流量屏幕的步骤：u 在主菜单中选报警(Alarm)u 在报警菜单中选臭氧发生流量Ozonator Flow臭氧发生器流量屏幕的用法：u 用á和â键上下移动光标u 按ENTER键确认选择u 按键返回报警菜单u 按键返回运行屏幕NO、NO2和NO*浓度以下图所示为NO浓度。该屏显示当前NO浓度和工厂设定的最大及最小报警极限在仪器处在维修方式下时，最大及最小报警极限值可被更改，可承受的报警极限范围为从0到100,000ppb。如果仪器所测的NO浓度读数超出了最大或最小报警极限，报警即产生。即在主菜单和运行屏中显示alarm字样。如果将仪器的最小报警极限设为零，则不会有报警产生，NO2和NO*浓度屏的用法同NO浓度屏一样。调出NO、NO2或NO*浓度屏幕的方法：u 从主菜单中选报警(Alarm)u 在报警菜单中选NO Conc、 NO2 Conc, 或No* ConcNO、NO2和NO*浓度屏幕的用法：u 用á和â键上下移动光标u 按ENTER键确认选择u 按键返回报警菜单u 按键返回运行屏幕最大和最小NO、NO2和NO*浓度报警极限NO、 NO2和NO*最大及最小浓度报警极限屏幕当仪器处在维修方式下才能调出，这些屏用于对最多和最小浓度报警极限进展修改。以下图所示的为最小NO浓度屏幕。调出最大和最小
