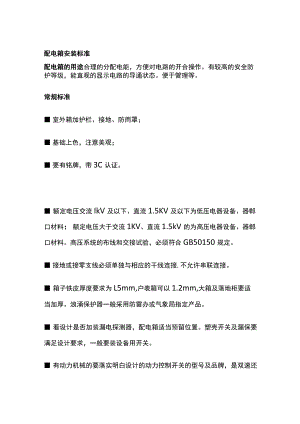

配电箱安装标准配电箱的用途合理的分配电能，方便对电路的开合操作。有较高的安全防护等级，能直观的显示电路的导通状态。便于管理等。常规标准 室外箱加护栏、接地、防雨罩； 基础上色，注意美观； 要有铭牌，带3C认证。 额定电压交流IkV及以下、直流1.5KV及以下为低压电器设备、器郸口材料；额定电压大于交流1KV、直流1.5kV的为高压电器设备、器郸口材料。高压系统的布线和交接试验，必须符合GB50150规定。 接地或接零支线必须单独与相应的干线连接,不允许串联连接。 箱子铁皮厚度要求为L5mm,户表箱可以1.2mm,大箱及落地柜要适当加厚。浪涌保护器一般采用防雷办或气象局指定产品。 看设计是否加装漏电探测器，配电箱适当预留位置。塑壳开关及漏保要满足设计要求，一般要装设备用开关。 有动力机械的要落实明白设计的动力控制开关的型号及品牌，是双速还是单速控制。 箱里面的设计电线必须符合要求，线径，颜色（与设计A/B/C的相数及颜色相符）。箱内配线不应紧靠开关或箱内设备要落实建筑物实际安装位置的需要。像圈梁、柱子、门口、剪力墙等等造成的缺陷。要考虑配电箱的质监站检测费用。 外皮及锁具的要求：铁壳控制及暗明锁要求。 要落实主分箱的电流A数及漏保数量及动作时间及极限电流。落实好开关的功能及单双极。 配电箱箱壳的并联接地线，配电柜底部最好加设绝缘板。 零、地线排整齐有序（必须有小平垫、弹簧垫；压线顺序方向正确）；箱及壳并联跨接。配线整齐规定： 配电箱线路的线间及线对地的馈电线路电阻值大于0.5M欧，二次线路的电阻值大于IM欧； 漏电保护装置动作电流不大于30mA,动作时间不大于0.1S; 连接箱盘面板上的电器及控制台等可动部位的电线应采用多股铜芯线并留有余量，线束外套塑料管加强绝缘，成束绑扎，不同电压等级,不同控制回路应分别绑扎,标识明确,与电器连接时，端部较接，且有不开口的终端端子或搪锡，不松散、断股。 可转动部位的两端用卡子固定牢固； 配电箱及箱壳跨接线。 线路图覆膜，永久性强； 配电箱电缆标明引入位置及回路、缆内线径及去向。二次线的绑扎1、开关表识要打印线端套热缩管2、不能用配电箱做桥架支架
