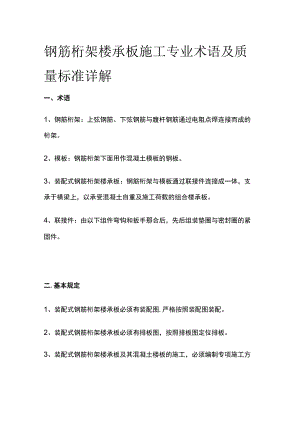

钢筋桁架楼承板施工专业术语及质量标准详解一、术语1、钢筋桁架：上弦钢筋、下弦钢筋与腹杆钢筋通过电阻点焊连接而成的桁架。2、模板：钢筋桁架下面用作混凝土模板的钢板。3、装配式钢筋桁架楼承板：钢筋桁架与模板通过联接件连接成一体，支承于横梁上，以承受混凝土自重及施工荷载的组合楼承板。4、联接件：由以下组件弯钩和扳手那合后，先后组装垫圈与密封圈的紧固件。二.基本规定1、装配式钢筋桁架楼承板必须有装配图,严格按照装配图装配。2、装配式钢筋桁架楼承板必须有排板图，按照排板图定位排板。3、装配式钢筋桁架楼承板及其混凝土楼板的施工，必须编制专项施工方案。4、专项施工方案须根据设计文件和施工图的要求编制。其内容可包括：工程概况，材料搬入，楼承板装配、安装、拆除、维护，质量检验及管理，安全管理，工程进度等。三、施工准备(一)技术准备1.熟悉设计图纸及施工验收规范。2、编制施工方案和作业指导书。3、按设计资料、施工方案和作业指导书，进行施工技术交底和工人上岗操作培训。4、制定材料用量计划。(二)材料要求1、装配式钢筋桁架楼承板的制作材料包括：钢筋桁架、支座钢筋、模板、联接件等。各材料的出库包装应符合装配式钢筋桁架楼承板包装规定Q/HDB-工艺-406-A的要求。2、所有材料均应具有质量证明书，并符合设计文件的要求和国家现行标准的规定。3、钢筋桁架、模板、联接件、拉挪钉应具有产品标识，标明产品的型号、规格等。（三）主要机具起重机，电焊机，装配工具（四）作业条件1.材料进场运输道路确保、材料堆放场地平整。2、钢结构梁、柱安装调整完毕。3、装配式钢筋桁架支撑杆件准备齐全。（五）材料和质量要点1.材料的关键要求钢筋桁架楼承板所用钢筋与镀锌板的质量要求，应分别符合GB1499.1、GB1499.2、GB13788及GB/T2518的规定。镀锌板表面不允许有可观察到的裂纹、镀层脱落等缺陷存在。2、技术关键要求(1)按照钢筋桁架楼承板装配图及装配作业指导书进行装配、检验、标识。(2)装配式钢筋桁架楼承板应按照排板图进行安装，控制好模板基准线及钢筋桁架起始端基准线。(3)严禁局部混凝土堆积高度超过0.3m,严禁在钢梁与钢梁(或立杆支撑)之间的楼承板跨中部位倾倒混凝土。(4)不得将泵送混凝土管道支架直接支承在装配式钢筋桁架楼承板的模板上。3、质量关键要求(1)楼承板装配前，应按照质量验收要求对钢筋桁架、模板、联接件等原材料进行质量检验,原材料质量不满足要求时,应进行矫正或更换。(2)混凝土浇筑前，应及时将楼承板底模板上的积灰和焊渣等杂物清理。4、职业健康安全关键要求(1)起重机司机应持证上岗，吊装、卸货要有专人指挥。(2)电焊机等用电设备应设专用开关箱，并装有漏电保护器，下班时应断电上锁。(3)混凝土振动器操作人员应穿胶鞋，戴绝缘手套，振动器应有防漏电措施。(5)高空作业应戴好安全帽、系好安全绳，严禁高空抛物。(6)洞口临边做好安全防护。5、环境关键要求(1)施工场地应平整，排水设施完整。(2)冬季混凝土施工应编制施工方案，有技术措施。
