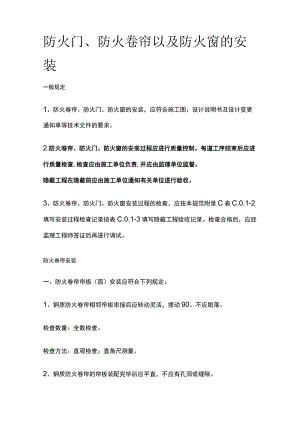

    防火门、防火卷帘以及防火窗的安装.docx

    防火门、防火卷帘以及防火窗的安装一般规定1、防火卷帘、防火门、防火窗的安装,应符合施工图、设计说明书及设计变更通知单等技术文件的要求。2.防火卷帘、防火门、防火窗的安装过程应进行质量控制。每道工序结束后应进行质量检查,检查应由施工单位负责,并应由监理单位监督。隐蔽工程在隐蔽前应由施工单位通知有关单位进行验收。3、防火卷帘、防火门、防火窗安装过程的检查,应按本规范附录C表C.0.1-2填写安装过程检查记录按表C.0.1-3填写隐蔽工程验收记录。检查合格后,应经监理工程师签证后再进行调试。防火卷帘安装一、防火卷帘帘板(面)安装应符合下列规定:1、钢质防火卷帘相邻帘板串接后应转动灵活,摆动90。不应脱落。检查数量:全数检查。检查方法:直观检查;直角尺测量。2、钢质防火卷帘的帘板装配完毕后应平直,不应有孔洞或缝隙。检查数量:全数检查。检查方法:直观检查。3、钢质防火卷帘帘板两端挡板或防窜机构应装配牢固,卷帘运行时,相邻帘板窜动量不应大于2mmo检查数量:全数检查。检查方法:直观检查;直尺或钢卷尺测量。4、无机纤维复合防火卷帘帘面两端应安装防风钩。检查数量:全数检查。检查方法:直观检查。5、无机纤维复合防火卷帘帘面应通过固定件与卷轴相连。检查数量:全数检查。检查方法:直观检查。二、导轨安装应符合下列规定:1、防火卷帘帘板或帘面嵌入导轨的深度应符合表5.2.2的规定。导轨间距大于表5.2.2的规定时,导轨间距每增加100Omm,每端嵌入深度应增加IOmm,且卷帘安装后不应变形。检查数量:全数检查。检查方法:直观检查;直尺测量,测量点为每根导轨距其底部200mm处,取最小值。表帘板或帘面嵌入导轨的深度2、导轨顶部应成圆弧形,其长度应保证卷帘正常运行。检查数量:全数检查。检查方法:直观检查。3、导轨的滑动面应光滑、平直。帘片或帘面、滚轮在导轨内运行时应平稳、顺畅,不应有碰撞和冲击现象。检查数量:全数检查。检查方法:直观检查;手动试验。4、单帘面卷帘的两根导轨应互相平行,双帘面卷帘不同帘面的导轨也应互相平行,其平行度误差均不应大于5mmo检查数量:全数检查。检查方法:直观检查;钢卷尺测量,测量点为距导轨顶部200mm处、导轨长度的1/2处及距导轨底部200mm处3点,取最大值和最小值之差。5、卷帘的导轨安装后相对于基础面的垂直度误差不应大于L5mmm,全长不应大于20mm。检查数量:全数检查。检查方法:直观检查;采用吊线方法,用直尺或钢卷尺测量。6、卷帘的防烟装置与帘面应均匀紧密贴合,其贴合面长度不应小于导轨长度的80%o检查数量:全数检查。检查方法:直观检查;塞尺测量,防火卷帘关闭后用0.1mm的塞尺测量帘板或帘面表面与防烟装置之间的缝隙,塞尺不能穿透防烟装置时,表明帘板或帘面与防烟装置紧密贴合。7、防火卷帘的导轨应安装在建筑结构上,并应采用预埋螺栓、焊接或膨胀螺栓连接。导轨安装应牢固,固定点间距应为600mm-100Ommo检查数量:全数检查。检查方法:直观检查;对照设计图纸检查;钢卷尺测量。三、座板安装应符合下列规定:1、座板与地面应平行,接触应均匀。座板与帘板或帘面之间的连接应牢固。检查数量:全数检查。检查方法:直观检查。2、无机复合防火卷帘的座板应保证帘面下降顺畅,并应保证帘面具有适当悬垂度。检查数量:全数检查。检查方法:直观检查。四、门楣安装应符合下列规定:1、门楣安装应牢固,固定点间距应为60Omm1000mm。检查数量:全数检查。检查方法:直观检查;对照设计、施工文件检查;钢卷尺测量。2、门楣内的防烟装置与卷帘帘板或帘面表面应均匀紧密贴合,其贴合面长度不应小于门楣长度的80%,非贴合部位的缝隙不应大于2mmo检查方法:直观检查;塞尺测量,防火卷帘关闭后用0.1mm的塞尺测量帘板或帘面表面与防烟装置之间的缝隙,塞尺不能穿透防烟装置时,表明帘板或帘面与防烟装置紧密贴合,非贴合部分采用2.0mm的塞尺测量。五、传动装置安装应符合下列规定:1.卷轴与支架板应牢固地安装在混凝土结构或预埋钢件上。检查数量:全数检查。检查方法:直观检查。2、卷轴在正常使用时的挠度应小于卷轴的1/400。检查数量:同一工程同类卷轴抽查1件2件。检查方法:直观检查;用试块、挠度计检查。六、卷门机安装应符合下列规定:1、卷门机应按产品说明书要求安装,且应牢固可靠。检查数量:全数检查。检查方法:直观检查;对照产品说明书检查。2、卷门机应设有手动拉链和手动速放装置,其安装位置应便于操作,并应有明显标志。手动拉链和手动速放装置不应加锁,且应采用不燃或难燃材料制作。检查数量:全数检查。检查方法:直观检查。七、防护罩(箱体)安装应符合下列规定:1.防护罩尺寸的大小应与防火卷帘洞口宽度和卷帘卷起后的尺寸相适应,并应保证卷帘卷满后与防护罩仍保持一定的距离,不应相互碰撞。检查数量:全数检查。检查方法:直观检查。2、防护罩靠近卷门机处,应留有检修口。检查数量:全数检查。检查方法:直观检查。3、防护罩的耐火性能应与防火卷帘相同。检查数量:全数检查。八、温控释放装置的安装位置应符合设计和产品说明书的要求。检查数量:全数检查。检查方法:直观检查;对照设计图纸和产品说明书检查。九、防火卷帘.防护罩等与楼板、梁和墙.柱之间的空隙,应采用防火封堵材料等封堵,封堵部位的耐火极限不应低于防火卷帘的耐火极限。检查数量:全数检查。检查方法:直观检查;查看封堵材料的检查报告。十、防火卷帘控制器安装应符合下列规定:1、防火卷帘的控制器和手动按钮盒应分别安装在防火卷帘内外两侧的墙壁上,当卷帘一侧为无人场所时,可安装在一侧墙壁上,且应符合设计要求。控制器和手动按钮盒应安装在便于识别的位置,且应标出上升、下降、停止等功能。检查数量:全数检查。检查方法:直观检查。2、防火卷帘控制器及手动按钮盒的安装应牢固可靠,其底边距地面高度宜为L3m1.5m。检查方法:直观检查;尺量检查。3、防火卷帘控制器的金属件应有接地点,且接地点应有明显的接地标志,连接地线的螺钉不应作其他紧固用。检查数量:全数检查。检查方法:直观检查。十一、与火灾自动报警系统联动的防火卷帘,其火灾探测器和手动按钮盒的安装应符合下列规定:1、防火卷帘两侧均应安装火灾探测器组和手动按钮盒。当防火卷帘一侧为无人场所时,防火卷帘有人侧应安装火灾探测器组和手动按钮盒。检查数量:全数检查。检查方法:直观检查。2、用于联动防火卷帘的火灾探测器的类型、数量及其间距应符合现行国家标准火灾自动报警系统设计规范GB50116的有关规定。检查数量:全数检查。检查方法:检查设计、施工文件;尺量检查。十二、用于保护防火卷帘的自动喷水灭火系统的管道、喷头、报警阀等组件的安装,应符合现行国家标准自动喷水灭火系统施工及验收规范GB50261的有关规定。检查数量:全数检查。检查方法:对照设计、施工图纸检查;尺量检查。十三、防火卷帘电气线路的敷设安装,除应符合设计要求外,尚应符合现行国家标准建筑设计防火规范GB50016的有关规定。检查数量:全数检查。检查方法:对照有关设计、施工文件检查。防火门安装1、除特殊情况外,防火门应向疏散方向开启,防火门在关闭后应从任何一侧手动开启。检查数量:全数检查。检查方法:直观检查。2、常闭防火门应安装闭门器等,双扇和多扇防火门应安装顺序器。检查数量:全数检查。检查方法:直观检查。3、常开防火门,应安装火灾时能自动关闭门扇的控制、信号反馈装置和现场手动控制装置,且应符合产品说明书要求。检查数量:全数检查。检查方法:直观检查。4、防火门电动控制装置的安装应符合设计和产品说明书要求。检查数量:全数检查。检查方法:直观检查;按设计图纸、施工文件检查。5、防火插销应安装在双扇门或多扇门相对固定一侧的门扇上。检查数量:全数检查。检查方法:直观检查;查看设计图纸。6、防火门门框与门扇、门扇与门扇的缝隙处嵌装的防火密封件应牢固、完好。检查数量:全数检查。检查方法:直观检查。7、设置在变形缝附近的防火门,应安装在楼层数较多的T则,且门扇开启后不应跨越变形缝。检查数量:全数检查。检查方法:直观检查。8、钢质防火门门框内应充填水泥砂浆。门框与墙体应用预埋钢件或膨胀螺栓等连接牢固,其固定点间距不宜大于600mm。检查数量:全数检查。检查方法:对照设计图纸、施工文件检查;尺量检查。9、防火门门扇与门框的搭接尺寸不应小于12mm。检查数量:全数检查。检查方法:使门扇处于关闭状态,用工具在门扇与门框相交的左边、右边和上边的中部画线作出标记,用钢板尺测量。10、防火门门扇与门框的配合活动间隙应符合下列规定:1门扇与门框有合页一侧的配合活动间隙不应大于设计图纸规定的尺寸公差。2门扇与门框有锁一侧的配合活动间隙不应大于设计图纸规定的尺寸公差。3门扇与上框的配合活动间隙不应大于3mm。4双扇、多扇门的门扇之间缝隙不应大于3mm。5门扇与下框或地面的活动间隙不应大于9mm。6门扇与门框贴合面间隙、门扇与门框有合页T则、有锁一侧及上框的贴合面间隙,均不应大于3mmo检查数量:全数检查。检查方法:使门扇处于关闭状态,用塞尺测量其活动间隙。11、防火门安装完成后,其门扇应启闭灵活,并应无反弹、翘角、卡阻和关闭不严现象。检查数量:全数检查。检查方法:直观检查;手动试验。12、除特殊情况外,防火门门扇的开启力不应大于80No检查数量:全数检查。检查方法:用测力计测试。防火窗安装1、有密封要求的防火窗,其窗框密封槽内镶嵌的防火密封件应牢固、完好。检查数量:全数检查。检查方法:直观检查。2、钢质防火窗窗框内应充填水泥砂浆。窗框与墙体应用预埋钢件或膨胀螺栓等连接牢固,其固定点间距不宜大于600mm。检查数量:全数检查。检查方法:对照设计图纸、施工文件检查;尺量检查。3、活动式防火窗窗扇启闭控制装置的安装应符合设计和产品说明书要求,并应位置明显,便于操作。检查数量:全数检查。检查方法:直观检查;手动试验。4、活动式防火窗应装配火灾时能控制窗扇自动关闭的温控释放装置。温控释放装置的安装应符合设计和产品说明书要求。检查数量:全数检查。检查方法:直观检查;按设计图纸、施工文件检查。
