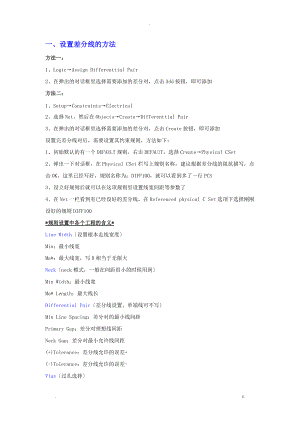

-一、设置差分线的方法方法一：1、LogicAssign Differenttial Pair2、在弹出的对话框里选择需要添加的差分对，点击Add按钮，即可添加方法二：1、 SetupConstraintsElectrical2、选择Net，然后在ObjectsCreateDifferenttial Pair3、在弹出的对话框里选择需要添加的差分对，点击Create按钮，即可添加设置完差分线对后，需要设置其约束规则，方法如下：1、初始默认的有一个DEFAULT规则，右击DEFAUlT，选择CreatePhysical CSet2、弹出一下对话框，在Physical CSet栏写上规则名称，建议根据差分线的阻抗描写，点击OK，这里已经写好，规则名称为：DIFF100，就可以看到多了一行PCS3、 设立好规则后就可以在这项规则里设置线宽间距等参数了4、在Net一栏看到有已经设好的差分线，在Referenced physical C Set选项下选择刚刚设好的规则DIFF100*规则设置中各个工程的含义*Line Width设置根本走线宽度Min：最小线宽Ma*：最大线宽，写0相当于无限大Neckneck模式，一般在间距很小的时候用到Min Width：最小线宽Ma* Length：最大线长Differential Pair差分线设置，单端线可不写Min Line Spacing：差分对的最小线间距Primary Gap：差分对理想线间距Neck Gap：差分对最小允许线间距(+)Tolerance：差分线允许的误差+(-)Tolerance：差分线允许的误差-Vias过孔选择BB Via Stagger设置埋/盲孔的过孔间距Min：最小间距Ma*：最大间距AllowPad-Pad Connect：/Etch：/Ts：/示意图：二、设置等长1、进入规则设置页面ElectricalNetRoutingRelative Propagation Delay2、选中需要设置等长的网络，右击，选择CreateMatch Group3、更改组名称4、设置好后，会显示MGrp，如下列图。这样等长的线组就设好了，接下来是设置等长的约束规则5、在Delta:Tolerance一栏设置好长度误差范围6、默认的是以时间和百分比为单位，我们改成长度单位，如下列图7、然后设置一个网络为目标网络，在网络Delta:Tolerance 栏处右键选择Set as target，如下列图8、最后翻开检查模式，在Analyze菜单项选择择Analysis Modes，弹出以下对话框，翻开Relative propagation delay三、过电阻等长设置如下列图这种等长：1、 首先要创立电阻模型，点击工具栏的Signal Model按钮2、找到电阻，点击R0402_4_R0402_0 0,所有这种模型的电阻都高亮了3、 选中一个电阻，选择Create Model4、 进入下一步，默认，点击OK5、 进入下一步，默认，点击OK注意：Value值不能为06、依次把需要建立模型的电阻设好7、这里可以看到我们刚刚设置好的*Net8、选中网络，右击，CreatePin Pair，创立Pin Pair9、选择两个端点，点击OK，这样就添加好了。10、 依次创立其他*Net的Pin Pair11、选择这些Pin Pair，右键创立Match Group12、最后，设置等长规则及目标网络. z.
