公园项目屋面工程施工方案.docx

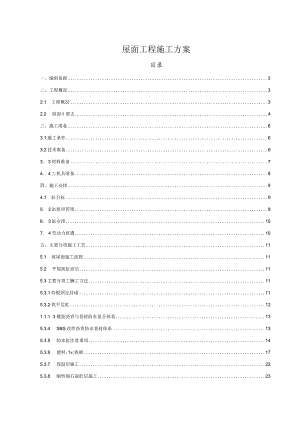

屋面工程施工方案目录一、编制依据3二、工程概况32.1 工程概况32.2 屋面彳那去4三、施工准备63.1施工条件63.2技术准备63. 3材料准备74. 4工机具准备8四、施工安排94.1 缸目标95. 2缸组织管理96. 3缸安排107. 4劳动力酉遭10五、主要分项施工工艺115.1 坡屋面施工流程115.2 平屋面缸而呈115.3主要分项工懒工方法115.3.1管根固定封堵115.3.2找平层虹121.1.1 3橡胶沥青与卷材防水复合体系135.3.4 SBS改性沥青防水卷材体系135.3.5 防水缸注意事项145.3.6 健料;1«:找颇175.3.7 保温层施工225.3.8 刚性细石混肚层施工235.3.9 砖面层施工285.4细部构造351.1.1 4.1女儿墙泛水351.1.2 女儿墙压顶351.1.3 3水簸箕做法361.1.4 地漏的361.1.5 5出屋面管道及支架做法371.1.6 出屋面风井及烟道做法381.1.7 屋面栈桥391.1.8 屋面设备基础401.1.9 屋面防雷做法421.1.10 他部位细部做法44六、质量标准及保障措施476.1应注意事项476.2质量要求及质量验收标准486.2.1施工质量主控项目481.1 .2原材料主控项目481.2 .3质量物攵标准491.3 建立完善的质量抽11496. 4质量保宙昔施49七、安全文明施工517.1安全技柳施517. 2簸安全教育制度527. 3则安全控制52八、成品施、措施52一、编制依据1.1 国寿健康公园施工组织设计1.2 图纸会审记录及国寿健康公园项目施工图纸1.3屋面工程质量验收规范GB50207-20121.4建筑工程施工质量验收统一标准GB50300-20131.5 屋面工程技术规范GB50345-20121.6 坡屋面工程技术规范(GB50693-2011)1.7 中南图集坡屋面15ZJ211、平屋面15ZJ201,种植屋面11ZJ203中南图集平屋面15ZJ2111.9集团公司相关规章制度，项目管理手册、工程质量标准化手册、华南分公司50个标准化动作程序文件等二、工程概况2.1工程概况序号项目内容1工程名称2xs½3建设单位4监理单位5设计单位6施工单位7合同工期8质量目标X项目建设总体规划为综合养老养生社区，项目占地面积为119030.08m2,总建筑面积112587.55m2,其中地下室建筑面积42199.85m2,地上建筑面积70387.7m2,地下2层，地上最高5层，建筑高度18m,本工程低层联排酒店，地下一层(结构层高4m),地上一层，建筑高度6.55m,地下防水等级为二级，项目集康复及健康管理中心、酒店、商业配套、人防工程及停车场为一体，结合疗养、养生、旅居、远程医疗服务，打造成为X市配套最齐全一站式医疗养老养生基地。2.2屋法根据与甲方的图纸洽商，确定如下做法：序号部位内容1坡屋面低层联排酒店屋面(1)结构层：钢筋混凝土屋面板；(2)钢筋混凝土屋面预埋钢筋头(M21500；(3)找平层：15厚1:2.5水泥砂浆找平层；(4)防水层：2.0厚固化橡胶沥青防水涂料+1.5厚双面自粘防水卷材；(5)保温层：30厚BI级挤塑聚苯乙烯泡沫板；(6)保护层：40厚细石混凝土保护层(配64150钢筋网，单层双向)(7)贴主瓦：25厚1:3水泥砂浆固定安装主瓦，4义50mm水泥钢钉固定；(8)配瓦：安装配件瓦；(9)水泥砂浆收口：四周50CnI收口，涂料。2坡屋1：平瓦坡屋面多层联排酒店屋面L钢筋混凝土楼板，预埋锚筋12磅00伸入卧瓦层202. 20厚1:2.5水泥砂浆找平层3. 2厚橡胶沥青防水涂料4. 1.5厚双面自粘改性沥青防水卷材5. 满铺0.4厚聚乙烯膜一层6. 30厚挤塑聚苯板保温层40厚C20细石混凝土保护层(配4150钢筋网，单层双向)7. 25厚(最薄处)1:3水泥砂浆卧瓦(两枚4X5Onlm自攻锣钉固定8. 安装配件瓦；3屋2屋3屋4多层联排酒店平屋面1. 现浇钢筋混凝土屋面板机械原浆抹平整2. 最薄处20厚1：3水泥砂浆找2%坡抹平3. 2.0厚橡胶沥青防水涂料+1.5厚自粘防水卷材4. 0.4厚聚乙烯膜5. 30厚挤塑聚苯板保温层（用于屋2、屋3）6. 50厚C20细石混凝土保护层（配4150钢筋网）4首层种植露台多层疗养楼屋面1 .最薄处20厚1：3水泥砂浆找2%坡抹平2 .2厚橡胶沥青防水涂料+4厚耐根穿刺自粘防水卷材3 .满铺0.4厚聚乙烯膜一层4 .40厚C20细石混凝土保护层（配4150钢筋网，单层双向）5 .20高凹凸性排（蓄）水板6 .聚酯无纺布过滤层7 .改良种植土5屋1酒店主楼、康复及健康管理中心（用于屋顶平屋面）1. 现浇钢筋混凝土屋面板2. 20厚1:2.5水泥砂浆找平3. 2.0厚橡胶沥青防水涂料+1.5厚自粘防水卷材4. 最薄处30厚LC5.0轻集料混凝土找坡2%5. 50厚挤塑聚苯板保温层6. 0.4厚聚乙烯膜7. 40厚C20细石混凝土，内配小4100双向钢筋网片8. 25厚1:3干硬性水泥砂浆9. 10厚防滑地质铺实拍平,缝宽10,1:2水泥砂浆勾缝6屋2（用于屋面水电间、电梯井、楼梯间、设备间顶板）康复及健康管理中心、酒店主楼（用于屋面水电间、电梯井、楼梯间、设备间顶板）1.钢筋混凝土楼板2.20厚1:2.5水泥砂浆混凝找平层3.2厚橡胶沥青防水涂料4.30国最薄处）LC50轻骨料混凝土找2%抹平5.50厚挤塑聚苯板保温层6.0.4厚聚乙烯膜7.40厚C20细石混凝土，内配64100双向钢筋网片单层双向7屋3（用于出屋面管道井盖板）康复及健康管理中心、酒店主楼（用于出屋面管道井盖板）1.钢筋混凝土楼板2.20厚最薄处1:25水泥砂浆找1%抹平3.2厚橡胶沥青防水涂料4.2（）厚1:3水泥砂浆保护层抹平压光8坡屋1康复及健康管理中心、酒店主楼（弧形屋面）1、预埋锚筋力121200伸入卧瓦层202、20厚1:2.5水泥砂浆找平层3、3+3厚SBS改性沥青防水卷材4、满铺0.4厚聚乙烯膜一层5、40厚C20细石混凝土保护层（配4150钢筋网）6、25厚（最薄处）1:3水泥砂浆卧瓦（两枚4X5Omm自攻锣钉固定）三、施工准备3.1 虹辘3.1.1、 屋面结构施工完毕，出屋面结构施工完毕，经检查验收合格。1.1.1 2、穿过结构顶板的各种管道已安装完并用细石混凝土填塞密实，以使管根固定，烟风道已伸出屋面结构层。3.1.3 结构闭水或淋水试验完成，闭水时间不少于24小时，经项目质量工程师、监理工程师验收合格。3.1.4 、结构顶板基层已清扫干净，并充分干燥。3.1. 5、屋面材料复试已经进行，且报告合格。3.1.6、 屋面马道及防护已搭设好。3. 1.7、出面结构弹出结构Im线。3.2技术准备3.2.1、 屋面施工前应对材料、施工时间、现场状况进行检查核对，以确定对设计与规范的符合性，预测施工后对功能的有效性，并做好核对记录。3.2.2、 确定施工方案，针对屋面不同的部位，不同的功能要求，不同的现场情况，编制满足设计规范和工艺要求的施工技术措施。3.2.3、 对施工技术人员进行书面交底，其主要内容为：施工前、施工中、施工后应注意的事项和操作要求、细部构造、及质量要求。3.2.4、 熟悉设计图纸及图纸会审记录、工程洽商、变更等内容，了解本施工工艺标准及相关技术规程。331准备3.3.1、 防水层材料应有产品合格证书和性能监测报告，材料的品种、规格、性能等应符合现行国家产品标准及设计要求，并按规定进行见证，现场抽样复试合格。3.3.2、 卷材防水层施工时使用的基层处理剂、密封材料和保护层涂料等应与铺贴的卷材性能相容。3.3.3、 其它材料：C20细石混凝土，基层处理剂，橡胶沥青防水涂料，1.5厚自粘防水卷材,3+3厚SBS改性沥青防水卷材，50厚挤塑聚苯板，4钢筋网、12钢筋，聚氨酯密封膏、白色涂料、鱼鳞瓦、4X50Inm水泥钢钉固定、陶粒等。3. 3.4主要材料详见下表低层联排酒店每户屋面主要材料表序号名称规格型号计划材料数量备注1水泥RC32.5RT500材料用量为预估量，以图纸算量为准2砂子中砂m31000330厚挤塑聚苯乙烯泡沫板Bl级m37804自粘防水卷材1.5厚m2250005固化橡胶沥青2厚m2250006细石混凝土C20m311008鱼鳞瓦270*170*13mm片800000多层联排酒店主要材料表序号名称规格型号计划材料数量备注1水泥RC32.5RT70材料用量为预估量，以图纸算量为准2砂子中砂m3100330厚挤塑聚苯乙烯泡沫板Bl级m3844自粘防水卷材1.5厚m228005固化橡胶沥青2厚m228006细石混凝土C20m32007鱼鳞瓦270-170-13mm片120880酒店主楼、康复及健康管理中心屋面主要材料表序号名称型号单位计划材料数量备注1水泥RC32.5RT4002砂子中砂m3400材料用量为预估量，以图纸算量为准350厚挤塑聚苯乙烯泡沫板Bl级m3400004SBS防水卷材3厚m2280004自粘防水卷材1.5厚m2120005非固化橡胶沥青2厚m2120006细石混凝土C20m320007鱼鳞瓦270-170-13mm6000008陶粒/m324009钢筋网4150m2220003.4工机具准备电动搅拌机、手推车、5加筛子、铁锹、灰桶、铝合金刮尺、水平尺、小白线、木抹子、铁抹子、大铲、铁锹、扫帚等。序号名称数量备注1半机8砂浆搅拌2施工电梯4用于材料的垂直运输3塔吊18用于材料的垂直运输4料斗10装卸525t吊车6屋面材料装卸6WU16剪裁卷材7热熔喷枪8热熔收口8滚筒刷12涂刷处理剂9钢卷尺20测量10铁抹子16找平收面11压子16压实卷材接缝12铝合金刮尺、水平尺、小白线、大铲、铁锹、扫帚等若干四、施工安排4.1施工目标质量目标：各项指标达到合格标准。工期目标：屋面工程2017年8月30日至2018年8月31日。安全、文明施工目标：确保不发生重大伤亡事故，杜绝死亡事故，轻伤率控制在0.5%。以内；成本控制目标：严格控制零散工签认情况，零散工的签认必须通过项目经理的签认，严控材料使用，确保材料损耗符合责任成本目标值。42施工组织管理项目工程室按进度计划进行总工程调度，技术室进行技术方案的指导及技术交底、对施工质量进行控制，并根据现场要求制定方案，加强现场施工管理，明确人员的管理职责，项目部施工管理组织机构表如下：管理人员表表4-1序号职务姓名负责内容1项目经理负责屋面施工方案的总体框架的确定2项目副经理全面负责屋面瓦施工技术、质量、安全文明施工3项目总工负责屋面施工过程框架的补充、细化、监督、现场技术指导、方案、交底编制4工程经理全面负责现场管理、工程进度工作、施工协调、调度5技术员编制施工方案、技术交底、安全技术交底；协调与其他专业的技术问题；为现场技术指导和技术保障；协助总工程师进行图纸会审，办理变更、洽商；参与材料的进场验收、报验；隐蔽资料的编制；6安全主管负责项目安全工作及相关内业资料8测量工程师全面负责项目测量工作及相关内业资料9成本经理负责施工成本的控制10预算员负责协助成本经理成本控制，现场收方11质检员根据技术交底要求和相关规范、标准，各工序进行控制和验收；检验批、隐蔽资料的编制、收集、整理；进行过程检查，及时验收；参与进场材料的验收12试验员负责现场装修的试验、取样13材料工程师负责项目屋面材料进场，并监督其合理使用14水暖主管水暖专业的施工安排和技术工作；设计变更、洽商办理；水暖专业的质量检查；水暖专业材料进场验收；技术资料的编制、收集、整理15电气主管电气专业的施工安排和技术工作；设计变更、洽商办理；电气专业的质量检查；电气专业材料进场验收；技术资料的编制、收集、整理4.3施工安排低层联排酒店:施工顺序为BT区-B-2区->B-3区fB-4区fB-5区-*B-6区；多层联排酒店:由7#-6#f5#-4#区流水施工；酒店主楼分三条流水线同时施工：A区fB区，E区一C区fD区；康复与健康管理中心一F区。低层联W酒店区域由于没有施工电梯作为垂直运输工具，同区域内屋面工程施工阶段同时穿插结构施工、二次结构施工，塔吊不能满足垂直运输需求，拟增设6台吊车同时用于二次结构及屋面工程的垂直运输。康复及健康管理中心设置施工电梯一台，作为垂直运输工具。酒店主楼由于施工电梯不具备上屋面条件，拟采用塔吊作为水平及垂直运输工具。44劳动力配置低层联排酒店每个区劳动力配置计划表工种（人）1虹40具有丰富经验2防水工203混凝土工84普工205钢筋工8it每个区共96人，现场按分区流水作业，根据现场实际调整酒店主楼劳动力配置计划表於工种败（人）1瓦工60具有丰富经验2防水工303混凝土工164普工405钢筋工8i+154人五、主要分项施工工艺5.1坡屋面施工流程管根固定封堵、闭水试验一找平层施工一防水层施工一保温层施工一刚性保护层施工一水泥砂浆铺瓦层施工一配件瓦施工52平屋工流程管根固定封堵、闭水试验一找平层施工一防水层施工一找坡层施工一保温层施工一隔离层施工一刚性保护层施工一屋面贴砖及细部处理5.3主要分项工g施工方法5.3.1管根固定封堵管道洞口处理：洞口周边剔凿成喇叭口，上大下小且形状规整，露出碎坚实面并清理干净，根据设计图纸安装穿楼板管道。支模：根据管道管径和预留孔洞大小宜采用卡具式吊模技术，避免采用铁丝吊模。管道安装完毕后，在楼板底部安装卡具式模板，支模前应将孔洞周边冲洗干净并湿润。混凝土浇筑：分两次浇筑高一标号微膨胀细石碎（膨胀剂：水泥=LIO）,第一次浇筑高度为2/3,充分插捣密实，结构闭水无渗漏再浇筑剩余碎，在管根与结构楼板之间留凹槽，槽深10三o如有铁丝吊模现象，在第二次浇筑碎前，应先切除铁丝，再进行二次碎浇筑。结构闭水试验：临时封堵好地漏，水深3050mm,并比楼板最高处高出20mm以上，试验时间24小时，发现渗漏需进行修补并验收合格。打密封膏：闭水试验合格后，清除多余水分，干燥后在凹槽内嵌填建筑密封膏。5.3.2找平层施工防水找平层为20mm厚1：2.5水泥砂浆。5.3.2.1材料、机具要求1、水泥：强度等级P032.5普通硅酸盐水泥2、砂：中砂，含泥量不得大于3%,不得含有有机杂质，级配良好；3、主要机具：锹、铁抹子、水平刮杠、水平尺；5. 3.2.2作业条件1、各种穿过屋面的预埋件、女儿墙、管道根部等部位，按要求处理好；2、根据设计要求的标高找好规矩并弹好线；3、施工找平层时将结构表面清理干净，浇水湿润，以利于结构层与找平层的结合；5.3.2.3操作工艺流程1、基层清理：将表面的松散杂物清扫干净，突出基层表面的杂物要铲平不得影响找平层的有效厚度；2、大面积施工前，先将出屋面的管根、檐沟、预埋件、女儿墙等部位抹成圆弧形，圆弧半径R=100mm;3、洒水湿润：抹找平层水泥砂浆前，适当洒水湿润基层，利于基层与找平层的结合；4、铺装水泥砂浆：按分格块装灰、铺平，用刮杠靠冲筋条刮平，找平后用木抹子搓平，用铁抹子二遍压光。找平层砂浆配合比为1：2.5,找平层做到女儿墙或上翻梁防水返檐，阳角做成15mm小圆弧，所有阴角抹成圆弧半径R=100mm；5、泛水高度不小于250mm,酒店主楼平屋面最高点做法厚度35Omnb出屋面砌体结构设置60Omm高钢筋混凝土反坎，并于其上设置卷材收口凹槽，凹槽在找平层施工时抹成45度角。5.3.2.4应注意的问题1、抹好的找平层上推手推车运输时，要先铺脚手板车道，防止破坏找平层；2、雨水口、内排水口等部位须采取临时保护措施，防止堵塞和杂物进入；3、严格执行配合比，所用水泥要稳定，抹压程度适当，洒水养护准时及时，保持找平层表面润湿，不得过早上人踩踏，防止找平层起砂;4、所用砂子不要过细，采用级配良好的中砂，找平层铺设厚度均匀细部处理到位，以免找平层空鼓、开裂；5. 3.3橡胶沥青与卷材防水复合体系6. 3.3.1工艺流程施工准备一基层清理一涂刷基层处理剂一细部附加层施工一验收一弹基准线（或预铺）一刮涂非固化橡胶沥青防水涂料f粘贴1.5mm厚防水卷材一卷材收头固定卷材接头密封一质量检查验收f屋面闭水或淋水试验。1、材料准备防水卷材：L5mm厚双面自粘聚合物改性沥青防水卷材（NIIPET1.5mm）,卷材符合GB23441-2009自粘聚合物改性沥青防水卷材；非固化橡胶沥青防水涂料，涂层厚度2防。2、基层处理：基层应坚实、湿润、平整、无灰尘、无油污，凹凸不平和裂缝处应用水泥砂浆补平，施工前清理、清扫干净，必要时用吸尘器或高压吹尘机吹净。找平层验收完毕。3、热熔沥青涂料：施工前，应将非固化橡胶沥青防水涂料放在在加热罐中加热呈液体状态,达到规定的热用温度时才能施工，手工刮涂的加热温度2120°C,喷涂温度2150°C.o4、铺贴附加层：女儿墙、设备基础、出屋面构筑物阴角部位加铺一层附加层，将丙纶布裁成相应的形状进行粘贴（图示见下页），宽度50Omm（超过转折处25Omn1）,涂刷非固化橡胶沥青防水涂料形成附加层（附加层也可用热熔橡胶沥青粘贴一层防水卷材）。附加层施工必须粘贴牢固，施工要细心，并作书面记录、留存照片，附加层施工完成后需向项目部报验，验收合格后方能展开大面卷材施工。5、防水卷材铺贴：将加热罐中的非固化橡胶沥青防水涂料用刮涂或喷涂等方法均匀的涂刮于基层上，厚度不小于2廊，刮涂均匀不露底，刮涂非固化橡胶沥青防水涂料后3min内滚铺自粘防水卷材，然后轻刮卷材表面，排出内部空气，使卷材与非固化橡胶沥青防水涂料牢固的粘接在一起。5.3.4SBS改性沥青防水卷材体系施工准备一基层清理一涂刷基层处理剂一细部附加层粘贴一弹基准线一热熔法施工第一道SBS防水卷材一搭接缝封口一弹基准线一揭掉第一道卷材上表面的隔离膜,热熔法施工第二道SBS防水卷材一卷材收头固定一用卷材密封膏封闭f质量检查验收一闭水试验1、基层处理卷材施工前基层验收完毕、清理干净，涂刷冷底子油以便，涂刷均匀不透底阴阳角处均应增铺防水附加层，附加层宽度每侧不小于250三o2、附加层的设置在平立面交接处、转折处、阴阳角、管根等部应设置卷材附加增强层，采用与大面卷材同材质的专用附加层卷材宽度2500mm,宽出转角250mm,特殊部位附加卷材则需现场按要求进行裁剪。附加层卷材与基层：一般部位应满粘，应力集中部位只需要轻微压贴即可。3、热熔法施工SBS改性沥青防水卷材将弹性体（SBS）改性沥青防水卷材摆正，揭开底层防水卷材隔离膜，点燃喷灯或喷枪，用喷灯或喷枪加热卷材和基层卷材，加热需均匀，待卷材表面发黑发亮出现融层，迅速粘结卷材，并压实压平。在卷材还未完全冷却前，用抹子把边封好，表面搭接边及特殊复杂部位用SBS溶剂型防水涂料再次涂刷处理。5.3.5防水施工注意事项1、相邻卷材及上下层卷材的横向搭接要错开不小于1500皿n。上下两层卷材不得相互垂直铺贴，上下两层之间卷材长边搭接缝应错开1/31/2卷材幅宽。叠层铺贴的各层卷材。相邻两幅卷材的连接方式为满粘搭接法，搭接宽度100mnb搭接缝部位用沥青基密封膏密封。搭接缝的处理方式如下图:防水卷材钢筋碎或水泥砂浆基层搭接宽度100卷材搭接示意图2、铺贴后的卷材应平整、顺直，搭接尺寸正确，不得有扭曲现象。自粘卷材的自粘面受到灰尘污染后，会部分失去自粘结性能，表现为搭接封、收口部位局部翘边、开口等现象。工程中一旦出现上述情况，必须及时进行修复，修复方法为采用焊枪焊嘴伸入翘边、开口内部，利用热风将沥青卷材加热融化，然后粘合。3、为保证卷材铺贴质量，方便操作，卷材施工应按工序施工，依次如下：首先，用小白线和彩色粉弹线分档（或者预铺排版）、确定卷材实际铺贴位置、铺贴间距，按分档位置要求，将改性沥青防水卷材按铺贴长度和弹线尺寸裁剪并卷好备用。然后从里之外逐步刮涂涂料，随即铺贴滚压防水卷材。操作时将已卷好的卷材端头比齐开始铺的起点，向前滚动卷材，轻刮滚压，排水空气，使卷材与涂料粘结牢固。要求用力均匀、不窝气，掌握好铺设压边宽度。卷材铺帖，必须按弹出的分档线进行，减少大面积的接头；卷材与卷材采用自粘搭接，搭接宽度不小于100mn1,施工时沿自粘接头向外滚压，避免窝气，接头处保护膜在涂料刮涂后，随铺贴随揭开进行搭接，避免污染自粘接头。局部接头受污染或不严密处，采用焊枪加热处理。卷材裁剪图见下图：卷材阳角放剪配件4、坡屋面坡度较大，铺贴卷材方向应垂直屋脊铺贴。平屋面平行屋脊铺贴由下至上施工，卷材接头顺水流方向。对于平面与立面相连的卷材，应先铺贴平面部分，然后由下向上满粘铺贴立面卷材，同时注意使卷材紧贴阴、阳角。（形式见下图）全幅宽1/3幅宽3-我平层4-卷材阳角材铺贴法阴角卷材铺贴法5、落水口卷材铺贴：水落口杯应用细石混凝土嵌固，与基层接触面处应留出宽20所深20m凹槽，嵌填密封材料，并形成以水落口为中心的洼坑，在周围直径500廊范围内应先涂基层处理剂，再涂2廊厚密封膏，并宜加衬一层胎体增强材料，然后做一层卷材附加层，深入水斗00廊,上部剪开将四周贴好，密封膏密封。6、封边及收头屋面泛水高度不小于250mm,酒店主楼平屋面最高点做法厚度35Omnb出屋面砌体结构设置60OnMn高钢筋混凝土反坎，并于其上设置卷材收口凹槽，凹槽在找平层施工时抹成45度角卷材。外露接缝、收头部位、管道包裹部位、屋面预留钢筋头部位用密封膏密封严密。5.3.6轻集料混凝土找坡层1、材料选用屋面轻集料混凝土选用陶粒混凝土，现场搅拌施工：水泥:用标号325号普通水泥。（2）砂:用一般中砂，要求洁净无杂质。陶粒:选用页岩陶粒，粒径为10-2Omm。2、主要机具强制式混凝土搅拌机、磅秤、窄手推车、平板振捣器、平锹、拍板、铁滚筒、小铁锤、钢丝刷、毛刷、半截大桶、小水桶、胶皮水管、木抹子、小水壶、23m木杠、5mm和30mm孔径筛子。3、工艺流程找标高制作灰饼-陶粒过筛、水闷一搅拌一铺设陶粒混凝土一养护4、找标高制作灰饼：在周边女儿墙及出屋面结构上弹出标高控制线，根据设计要求坡度及分水线，在四周若干最高点及最低点制作灰饼，沿最高点到低点拉通线打中间灰饼，间距120Omnrl50Omnb以便控制找坡层的表面标高。5、陶粒水闷：在浇筑找坡层前应在陶粒堆上均匀浇水，将陶粒闷透，水闷时间应不少于30分钟。6、搅拌：先将骨料、水泥、水和外加剂均按重量计量。骨料的计量允许偏差应小于±3%,水泥、水和外加剂计量允许偏差应小于±2本工程屋面轻骨料陶粒混凝土配合比:陶粒中砂净用水量690kg230kg690kg155kg现场搅拌可按照8包陶粒+5Okg水泥进行试搅拌，混凝土成品保证陶粒表面完全被水泥浆包裹即可。采用强制式搅拌机的加料顺序是：先加细骨料、水泥和粗骨料，搅拌约0.5min,再加水继续搅拌不少于2.5mino7、铺设、振捣或滚压浇筑陶粒混凝土的强度等级应不小于LC5.0。在已清理干净的基层上洒水湿润。涂刷水灰比为0.40.5的水泥浆结合层。再摊铺已搅拌好的陶粒混凝土，用铁锹将混凝土铺在结构层上，以已做好的找平墩为标准将灰铺平，比找平堆高出3mm,然后用平板振捣器振实找平。如厚度较薄时，可随铺随用铁锹和特制木拍板拍压密实，并随即用大杠找平，用木抹子搓平或用铁滚滚压密实，全部操作过程要在2h内完成。浇筑陶粒混凝土时尽量不留或少留施工缝，如必须留施工缝时，应用木方或木板挡好断槎处,施工缝最好留在门口与走道之间，或留在有实墙的轴线中间，接槎时应在施工缝处涂刷水泥浆结合层，再继续浇筑。浇筑后应进行洒水养护。强度达1.2MPa后方可进行下道工序操作。8、质量标准保证项目：陶粒混凝土找坡层使用的水泥、陶粒、砂子等，必须符合设计要求及施工验收规范的规定。整体找坡层应拌合均匀，压实适当、表面平整、找坡正确。陶粒混凝土找坡层的材质、强度、密实度等必须符合设计要求和施工规范的要求。陶粒混凝土找坡层与基层必须粘结牢固，不得有空鼓和表面松散、裂缝等缺陷。允许偏差项目:序号项目允许偏差(11m)1表面平整度10用2m靠尺和楔形塞尺检查2标高正负10用水准仪和尺量检查3坡度2/1000,且不大于30用坡度尺检查4厚度个别地方不大于设计厚度的1/10用尺量检查9、屋面找平示意图:酒店主楼、康复及健康管理中心平屋面按两边找坡，坡向地漏，找坡示意图如下:A区屋面找坡示意图B区屋面找坡示意图怅BmoD区屋面找坡示意图*EC区屋面找坡示意图>=a11I严L11LfV*11LRLllIL'Wj""1ILfVJnpTx-找坡断面示意图注：上返梁区域采用轻集料混凝土填平梁面5. 3.7保温层施工本工程保温层采用挤塑聚苯板，低层联排酒店板材厚度30m挤塑聚苯板，酒店主楼、康复及健康管理中心为50mn挤塑聚苯板，容重Z30kgm3,耐火等级Bl级。1、聚苯板铺设：聚苯板按照现场实测进行切割加工，加工过程禁止随意切割造成材料浪费;加工尽量保证挤塑板的整体性。2、聚苯板的粘贴采用点粘法，用不锈钢抹子沿聚苯板周边涂抹粘结胶，其宽度为50mm,厚Iomm,采用标准尺寸聚苯板时,应在板得中部均匀布置8个点,每点直径为IC)Omm,厚IOmm,间距200mm。采用非标准尺寸板时，粘结砂浆的涂抹面积与聚苯板的面积之比不得小于1/3。3、聚苯板抹完粘结胶后，应立即将板平贴在基层墙体上滑动就位，粘贴时应轻揉、均匀挤压，使其与挂线相符。为了保证板面的平整度，应随时用一根长度不小于2m的靠尺检查平整度。4、聚苯板由女儿墙向中间逐排铺设，每排板应错缝1/2板长。5、板粘12h后，随时用专用的搓抹子将板边得不平之处搓平，尽量减少板与板之间的高差接缝，板缝间隙应用聚苯板条填实后磨平。挤塑板上面铺设一层聚乙烯薄膜隔离层。6. 3.8刚性细石混凝土层施工本工程刚性防水层采用40厚C20细石混凝土内配中4钢筋双向中距150,并设分隔缝，其纵横间距W6m。7. 3.8.1作业条件1、各种管口、下水口等已安装完毕，女儿墙抹灰已完成；2、屋面防水层已施工完毕，作完淋水试验，且已验收合格，保温层施工完成；3、标高控制线、泛水坡度线等已弹好。5. 3.8.2工艺流程找标高、弹面层水平线一基层处理一绑扎钢筋网片一洒水湿润一抹灰饼一抹标筋f刷素水泥浆一浇筑C20细石混凝土一压光抹面一养护。6. 3.8.3操作要点1、找标高、弹面层水平线：根据已有的+50Cm水平标高线，量测出混凝土面层的水平线，弹在女儿墙上。2、基层处理：将基层表面上的砂浆、杂质、污物等彻底清理干净，然后晾干。3、绑扎钢筋网片：采用成品钢筋网片，双向4间距150。5、抹灰饼：根据已弹出的面层水平标高线，横竖拉线，用与混凝土相同配合比的拌合料抹灰饼，横竖间距1.5m,灰饼上标高比面层标高低3mm。6、抹标筋：为保证地面平整度，还要做标筋，以做好的灰饼为标准抹条形标筋，用刮尺刮平，作为浇筑刚性混凝土层厚度的标准。7、刷素水泥浆结合层：在铺设混凝土以前，在已湿润的基层上刷一道L0.40.5（水泥:水）的素水泥浆，不要刷的面积过大，要随刷随铺混凝土，避免时间过长水泥浆风干导致面层空鼓。8、浇筑混凝土：C20细石混凝土采用商品碎，坍落度不宜大于180mm。将搅拌好的混凝土铺抹到基层上（水泥浆结合层要随刷随铺），紧接着用2m长刮杠顺着标筋刮平，如有凹处用同配合比混凝土填平，直到面层出现泌水现象。面层抹压收光，24h后进行浇水养护，每天不少于4次，养护时间一般至少不少于7d,养护期间屋面应封闭，禁止上人。5.3.8.4分隔缝设置刚性防水保护层应设置分隔缝，间距不大于6m,本工程按3n4m进行布置，缝宽20mm；面层与女儿墙及其它各种突出物根部交接处均设置分隔缝。示意见下图:A区分割缝示意图D区分割缝示意图E、F区分割缝示意图康复及健康管理中心分割缝示意图5.3.8.5分割缝构造分格缝位置应根据具体屋面尺寸，在图纸上标识出具体位置。1、面层与突出屋面结构的交界处应做成圆弧形，且整齐平顺，宽窄一致。并在圆弧下端与屋面交界处沿周边留出分格缝。当面层的分格缝和女儿墙相垂直时，其分格缝应向上延伸将圆弧、女儿墙的面层分段，女儿墙分格缝应适当加密，间距1.5In左右（按柱距等分取值），找平层、刚性面层、铺装面层的分格缝位置应上下对应。2、分格缝内嵌填改性沥青。嵌填应密实，连续饱满，粘结牢固，表面光滑顺直，无凹凸不平、无气泡、开裂、脱落、等缺陷，分割缝设置具体详见屋面分割缝综合排版图。找平层分格缝1007vWQ 1停贴卷材一层 力细存IE层素乙席泡沫基料样（5）细石?魏土保蚪层分格缝细石混凝土保护层分格缝5.3.9砖面层施工5.3.9.1施工工艺流程基层清理f排砖放线一浸泡地砖一做灰饼、冲筋一铺贴地砖一勾缝5.3.9.2施工控制要点1、基层清理：将防水保护层上的杂质清理好，并均匀撒一遍水，以保证不因基层的吸水而使粘结层强度达不到要求。2、排砖放线：首先由测量工根据排砖方案现场测量放线（具体视面砖尺寸而定），屋面排砖依据刚性保护层分割线作为单元进行排砖，分格均匀，分格缝间距6m,缝宽20加，与屋面分格缝对应。砖缝宽同屋面，分格缝两侧、墙面转角处采用其它颜色饰面砖镶边，按排版图在基层面弹线定位。饰而砖整砖排布，确需使用非整砖时，不宜小于整病的1/2。防滑地砖砖勾缝均匀整齐，下陷一致，起到一定的引导水流的作用，勾缝如下图所示。雨水斗周圈采用饰面砖环形套割。3、浸泡瓷砖：在施工的前一天将地面砖浸泡于水中，保证其吃水量，并在开始铺贴前将其取出，晾干至表面无明水时，方可使用。4、干硬性水泥砂浆结合层配合比为1：3,结合层厚度为20mm。5、铺砌时，砖的背面朝上抹粘结砂浆，按事先弹好的控制线粘贴，粘贴顺序为先内后外退着操作。6、勾缝处理：在地面砖铺设24小时内，用水泥砂浆嵌缝，用棉纱团擦揉，将缝隙擦满，最后将面层上的水泥砂浆擦干净。7、地面砖铺贴后24小时后方可上人，注意成品保护，严谨油漆、砂浆等杂物污染地面病。8、面层铺贴后在24h内进行擦缝、勾缝，用1:1水泥砂浆嵌平缝，缝内深度为砖厚的1/3,缝内砂浆密实、平整、光滑，随勾随将剩余水泥砂浆清走、擦净；面砖与屋面台阶接缝处用沥青砂填缝，铺砖24小时后，洒水养护，时间不少于7d。5.3.10屋面瓦施工5.3.10.1工艺流程屋面放线一素水泥浆一道f水泥砂浆固定安装主瓦一安装配件瓦f收口。5.3.10.2屋面放线根据排核效果图确定前聃位置，瓦垂直屋脊方向由下往上铺贴，沿纵横双向设通长控制线。5.3.10.3铺设水泥砂浆用1：3水泥砂浆满浆固定安装主瓦，固定瓦之前必须洒水湿润基层、刷素水泥浆一道，瓦铺贴完成后必须洒水养护（养护时间不小于7天）。5.3.10.4安装主瓦（1）为了保证瓦片铺后轮廓挺括，在铺瓦前应弹取方正直线，作法如下，在檐口拉第一排瓦通线，然后从屋檐和屋脊分别对线预留两片瓦的边筋位置对正弹取纵向直线或按两片瓦的宽度尺寸推算，确定弹出纵向直线，铺瓦时与线对齐，使屋面瓦达到水平，瓦缝垂直，对角线三向标齐。（2）在铺瓦过程中，特别是大面积的双坡屋面，以屋面的横向长度来分摊主瓦的有效宽度,终端调节成一片整瓦或半片瓦的宽度。酒店主楼F、E区，康复及健康管理中心弧形处根据弧度大小，对瓦进行切割弯折，进行弧形铺贴，如F、E区按每五块瓦切割一次斜角，逐步弯折形成弧形铺贴，檐口鱼鳞瓦挑出排水沟侧壁85mm作为滴水檐。如下图：瓦与瓦叠铺接触面采用环氧树脂结构固化胶进行粘贴，先在下层瓦涂刷固定胶于接缝两侧，涂刷直径5cm接触点，然后将上层瓦压贴拍平压实，对线，每片主瓦并用两枚4X5Omln自攻锣钉钉入水泥砂浆层，粘贴示意图如下：粘贴示意图(4)瓦片压边为1/2。根据排砖效果图确定排砖位置，根据甲方确定的效果图，采用三色自由混搭排列，铺瓦颜色比例2(A1076):2(A1075):1(浅色)，上下瓦叠铺135nm,如下图所示瓦叠铺示意图瓦混搭效果图5.3.10.5配件瓦
