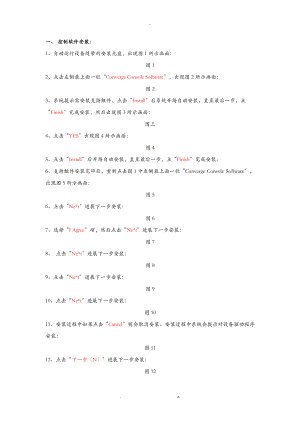

-一、 控制软件安装：1、自动运行设备随带的安装光盘，出现图1所示画面：图12、点击左侧最上面一栏“Converge Console Software，出现图2所示画面：图23、系统提示需安装支持组件，点击“Install后系统开场自动安装，直至最后一步，点“Finish完成安装，然后出现图3所示画面：图三4、点击“YES出现图4所示画面：图45、点击“Install后开场自动安装，直至最后一步，点“Finish完成安装。6、支持组件安装完毕后，重新点击图1中左侧最上面一栏“Converge Console Software，出现图5所示画面：图56、点击“Ne*t进展下一步安装：图67、选择“I Agree项，然后点击“Ne*t进展下一步安装：图78、 点击“Ne*t进展下一步安装：图89、点击“Ne*t进展下一步安装：图910、点击“Ne*t进展下一步安装：图1011、安装过程中如果点击“Cancel则会取消安装。安装过程中系统会提示对设备驱动程序安装：图1112、点击“下一步N进展下一步安装：图1213、设备驱动程序安装过程中会有对话框提示：图1314、点击“仍然继续C继续进展安装，直至自动完成设备驱动程序的安装：图1415、点击“完成，完成对设备驱动程序的安装，然后自动进展控制软件的下一步安装直至出现：图1516、点击“Close完成数字音频矩阵控制软件的全部安装，此时电脑桌面会有一个如下列图所示的图标：图16二、 控制软件与音频矩阵主机连接：1、双击桌面图标，开场运行ClearOne SR1212数字音频矩阵的控制软件即Converge Console：图172、控制软件菜单栏：图18说明：设备初次使用的时候，将安装控制软件的电脑同音频矩阵主机之间用设备自带的USB线进展连接，控制软件过USB方式与主机之间建立连接，然后对主机IP地址进展设置，这样以后就可以通过IP网络的方式与主机相连了。3、点击“Connect单菜下的“Connect选项：图19弹出如下对话框：图204、选择“USB connection，然后点击“Connect，弹出一个对话框：图21在“Username栏中输入“clearone，“Password栏中输入“converge，点击OK，控制软件与音频矩阵主机之间便建立起连接注：只有在控制软件与硬件设备之间建立起连接的状态上才能对设备进展实际控制，如下列图在1212图标下方有一个“USB的字样，表示当前状态是USB连接方式：图225、现在，我们可以对设备的IP地址进展设置了：图23将鼠标移至上图黄色区域，然后点击鼠标右键，弹出：图246、选择“Unit Properties选项，弹出：图257、选择“m选项栏：图268、把“Use DHCP选项前系统默认的勾去掉，变成：图279、在“IP Address、“Subnet和“Gateway栏中分别输入音频矩阵主机的IP地址、子网掩码和网关地址，“Use DNS一栏保持默认状态即可，不用设置。设置完毕点击对话框底部“OK按键，出现重新启动系统对话框，点击“Yes，对系统进展重启，完成地址设置操作。注：如果音频矩阵主机重启之后，通过控制电脑Ping主机设置的IP地址不通前提是音频矩阵主机和控制电脑都在同一网段以及网络物理连线没有故障，则将音频矩阵的电源关闭再开启。10、设备重启之后，这时可以拔掉USB线用网线进展连接了注：音频矩阵主机背板后面有两个网口LAN和PC，如果将音频矩阵主机与网络交换机相连，则网线插LAN口；如果将控制电脑直接与音频矩阵主机相连，则网线插PC口。11、在控制软件初始界面下选择“File菜单下的“New Site项，建立一个新的站点Site：图28说明：我们可以将一个“站点理解成一个配置模板文件，在一个站点下可以添入一台或多台音频矩阵设备，当我们对这些设备进展操作即在控制软件上进展设置后，可以将这些设置好的信息作为一个文件保存起来，以便于下次调用一个站点对应一个文件，系统自动定义的文件后缀名为cvg。12、在“General选项下，通过“Name一栏中可以给站点命名英文或拼音，不支持中文，系统默认为site1，比方我们可以改成*DS，点击OK按钮，完成一个站点的新建。图2913、在“Add菜单栏里选择“Converge SR1212”，将一台音频矩阵添加进刚刚新建的站点之中。图3014、点击“Connect单菜下的“Connect选项：图3115、选择“IP Connection连接方式此时因为电脑与音频矩阵主机之间的USB线已经拨掉，所以“USB Connection连接方式为禁用，在“Enter Address一栏中填入音频矩阵主机设置的IP地址前提是控制电脑与音频矩阵主机之间能Ping通，否则会连接失败，然后点击“Connect进展连接。图32当连接成功后，控制软件底部状态栏如上图所示中的“Site Data和“Unit Data两个指示灯都应变成亮绿色没有连接状态下均为暗绿色，而后面“Not connected一栏同时会出现亮绿色闪烁的灯。同时软件左侧部份会显示图33，其中有个IP字样，表示是通过IP连接的。注：两个指示灯必须同时都为亮绿色才表示控制软件与音频矩阵主机正常连接，操作才有效；如果两个灯均为暗绿色或一亮一暗均为非正常连接状态，需检查线路和设备配置。三、 控制软件使用：1、控制软件与设备连接成功后，显示音频矩阵的构造原理图：图342、点击上部的“Matri*选项栏，切换至矩阵控制界面：图35左侧部份“Input1Input12为音频矩阵的12路输入通道，上面部份“Output1Output12为音频矩阵的12路输出通道，我们对设备的操作就集中在这12路输入与12路输出所对应的横竖12*12的矩阵方格子；3、假设现在音频矩阵上：接有一个音频输入设备比方DVD，连接至2号输入通道Input2；另接有一个扩音设备比方功放，连接至9号输出通道Output9。这时，点击画面中的Input 2 和Output 9之间的交汇方格，出现蓝色，即说明将Input2和Output2两个通道连通，即从Input2通道进入音频矩阵的声音从Output2通道输出还有两个前提：Input2和Output2两个通道都是处于翻开的状态，其中任意一个通道被静音关闭，声音都无法传递出去，这个后面会讲到。图36说明：Input18号输入通道支持麦克Mic和线性Line两种音频信号输入，当第一次点击Input2与Output9通道穿插的方格子时，格子会填充黄色，说明开启了门控功能，而我们一般未使用到音频矩阵提供的门控功能，所以应再点击一下这个方格子，使格子填充成蓝色：图37而对于Input912号输入通道而言，只支持线性音频信号输入，比方点击Input9和Output9两个通道相穿插的方格子时只有一种颜色-绿色：图38注：不管是黄色、蓝色或绿色，都代表对应的两个通道之间建立了连接。4、可以对每一路输入通道和输出通道进展命名支持英文和拼音，不支持中文：在上图中点击“Input2：图39比方：在名称栏中将系统默认的“Input 2改成“DVD：图405、输入通道设置见上图，其中：“PPWR为“幻象电源供电开关按钮+48V，只对Input1Input8路输入通道有效，系统默认为亮绿色显示，表示开启；点击后为暗绿色显示，表示关闭这项功能。幻象电源只针对麦克有效而且必须要求麦克风支持幻象电源供电。当使用麦克风的时候，如果没有使用电池供电，则将开关设为开启；如果有使用电池供电，则将开关关闭。对于其他音频信号设备，不要翻开该按钮。“Gain Coarse为音频信号粗调，“Fine为音频信号细调，两者配合进展设置。首先，应将“Gain Coarse的滑杆调至最低系统默认为56，调至0位置处，然后调整“Fine的滑杆位置系统默认在0位置处，如果“Fine的滑杆调至最大20dB位置处音频信号仍偏小，这时应将“Fine的滑杆位置恢复至0dB位置处，然后将“Gain Coarse的滑杆位置加到7的位置，然后再调节“Fine滑杆，以此类推，直至音频信号满足要求为止。注：音量大小调节原则应该是从小到大，逐级平滑微调，防止出现噪音或刺音。“Mute为静音开关，系统默认为暗红显示状态表示对应的这一路通道处于开启状态，单击后处于亮红显示状态表示对应的这一路通道处于关闭状态，这一路进来的声音被阻断，一般被称为“静音。“AGC为自动增益控制Automatic Gain Control：使放大电路的增益自动地随信号强度而调整的自动控制方法。“ALC为自动电平控制Automatic Level Control：针对由于器件本身变化、环境引起工作点变化等，在电路中参加的稳定电平的电路。在一定围，ALC电路自动纠正偏移的电平回到要求的数值。点击AGC或ALC后，可以对相关参数进展设置：图41Input9Input12输入通道的控制界面：图42说明：与Input1Input8输入通道的控制界面有差异，不支持幻象电源供电，只有一级增益Gain调节等等。麦克风信号只能接入Input1Input8，不能接入Input9Input12。5、输出通道设置：同样地，可以对每一路输出通道进展命名支持英文和拼音，不支持中文，在矩阵控制界面中点击“Output9，弹出：图43说明：Output1Output12控制界面都一样，设置与输入通道类似。当点击“Mute静音按钮显示亮红时，表示此时为静音状态，即经从该通道输出的所有音频全部关闭。6、矩阵穿插点设置：比方：将鼠标移至Input2DVD与Output1两个通道的穿插点上，然后点击右键：图44点击“Cross Point选项：图45利用滑杆上下移动，可以对该穿插点的音频信号大小进展调节，此功能主要用于：当有一个输入通道的音频信号同时送至多个输出通道输出时比方Input2的输入音频同时送给Output2、Output5和Output9输出，可以分别、独立地对每个相应的矩阵穿插点调节声音大小，直至每路输出均满足要求。7、音频信号的检测：正常的情况下，输入通道控制界面中“Pre Gain、“Post Gain、“Post Process这三处都会显示有电平信号波动。如果“Pre Gain没有电平信号显示，表示没有音频信号未进入对应的输入通道，应排查上一级音频信号设备和音频传输线路。同时检查输出通道的“Output Level是否有电平信号波动，以判断从输出通道输出的信号是否正常，如果输出正常，则排查下一级音频信号设备和音频传输线路。. z.
