    高层住宅楼工程二次结构砌体施工方案.docx

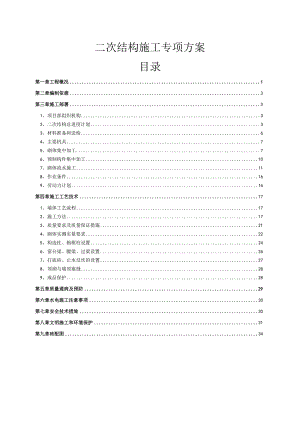

    二次结构施工专项方案目录第一章工程概况1第二章编制依据3第三章施工部署31、项目部组织机构32、二次结构总进度计划33、材料准备和送检64、主要机具75、砌体集中加工76、预制构件集中加工107、砌体流水施工118、作业条件169、劳动力计划16第四章施工工艺技术171、墙体工艺流程172、施工方法173、质量要求及质量保证措施214、砌体实测实量要求225、构造柱、抱框柱设置246、窗台梁、腰梁、过梁设置267、打底砖、止水反坎的设置278、顶砌与墙顶塞缝289、成品保护28第五章质量通病及预防29第六章水电施工注意事项30第七章安全技术措旅30第八章文明施工和环境保护31第九章砖配图34第一章工程概况工程名称:工程地点:建设单位:设计单位:勘察单位:监理单位:施工单位:X项目三期住宅楼6#7#8#楼,坐落在地库顶板上,地下室为负一层,±0.000标高相当于黄海高程5.55Onb设计使用年限为50年,各单体结构形式面积层高如下:建筑子项建筑面积结构形式层高6#楼21873.2m2地上31层,框架剪力墙结构一层层高3.1m,标准层层高3.1m,建筑高度96.25m7楼21120.89m2地上30层,框架剪力墙结构一层层高3.1m,标准层层高3.1m,建筑高度93.15m8楼15498.1m2地上28层,框架剪力墙结构一层层高4.85m,标准层层高3.15m,建筑高度90.05m地下车库6300m2地下一层,框架剪力墙结构6#7#楼下地库层高4.4m,其余地库层高3.8m根据砌体材料设计要求如下:±0.00以下砌体±0.00以上填充墙、自承重墙与土壤接触的砌体地下室内部填充墙外墙内墙砌块MUlO混凝土实心砖A5加气混凝土砌块A5蒸压砂加气混凝土砌块粉煤灰加气混凝土砌块砂浆MlO水泥砂浆M5混合砂浆M5(M7.5)混合砂浆M5(M7.5)混合砂浆注:1、括号内数值用于顶层及女儿墙砌体。2、内墙粉煤灰加气混凝土砌块容重不大于850kgm外墙蒸压砂加气混凝土砌块的容重不大于1000kgm3o3、加气混凝土砌块的砌筑构造,应满足国标图集蒸压加气混凝土砌块建筑构造03J104的要求。4、加气混凝土砌块的出釜停放期不应小于45天。5、本工程采用的砂浆均为预拌砂浆。填充墙及非结构构件的构造及施工要求如下:1、墙身防潮:1)水平防潮层:砖砌体在室内地坪±0.000以下60毫米处做20厚1:2防水水泥砂浆防潮层(加3-5%防水剂)。2)当室内墙身两侧地面有高差时,应在高差处墙身侧面加设防潮层,做法为20厚1:2防水水泥砂浆抹面。3)当防潮层部位遇有钢筋混凝土基础梁或圈梁时,可不另做防潮层。2、所有砌体填充墙在每层墙体的中部增设截面高度为120mm、与墙体同宽的钢筋碎水平系梁,配筋为4>10.配回200;除设置系梁外,填充墙砌筑尚应符合相应的标准图集的要求。3、砌体填充墙应沿墙高每隔50OnUn配286水平钢筋与其两端相交墙体拉结,每端伸入墙内不小于700mmO4、砌体填充墙顶部应与混凝土梁密切结合,顶缝隙宽度为30mr50m,顶部嵌填C20细石混凝土。5、加气混凝土砌块轻质墙体,当墙长大于5米时,应增设截面为200mm.与墙体同宽的构造柱,构造柱间距不大于3米;配筋均为410>#6200;砌体填充墙无约束的端部也应设置构造柱,做法同上。6、阳台栏板砌体、女儿墙砌体沿墙高每30Onlm设置286通长钢筋。锚入碎柱墙内不小于180mmo女儿墙砌体内应设置C25混凝土构造柱及压顶,当图中未注明做法时,做法如下:1)、构造柱间距不大于3米;截面高度为200mm,与墙体同宽;配筋为410、岷200。2)、压顶截面高度为120mm、与墙体同宽(建筑详图压顶宽度与墙宽不同时,按建筑详图);配筋为48、6200o3)、构造柱应与压顶整浇,构造柱内纵筋伸入压顶内31d07、窗台做法:顶层和底层的砌体填充墙应设置C25通长现浇钢筋混凝土窗台梁,高度120mm,宽度同墙厚,纵筋4#10,箍筋®6200;其它层在窗台标高处,设置C25通长现浇钢筋混凝土板带,板带厚度60mm,纵向钢筋3#8,横向分布钢筋为®6200。8、门、窗框要求:墙体门窗洞口边除施工图中注明外应设置钢筋混凝土门框(洞边已设构造柱时除外)。其混凝土强度等级为C25o施工平面总布置图:略第二章编制依据建筑工程施工质量验收统一标准GB50300-2013砌体结构工程施工质量验收规范GB50203-2011蒸压加气混凝土砌块标准GBl1968-2006蒸压加气混凝土建筑应用技术规程JGJ/T17-2008:X省住宅工程质量通病防治标准DGJ32J16-2014混凝土结构设计规范GB50010-2010混凝土结构工程施工质量验收规范GB50204-2015建筑施工安全检查标准JGJ59-2011X公司工程建设标准及招标技术要求第2版X集团工程标准做法及禁止做法2.0版本工程设计图纸本工程施工组织设计第三章施工部署1、项目部组织机构项目经理:*执行经理:*技术负责:*安全员:*栋号长:6#楼*、7#楼*、8#楼*质量员:*泥工班长:*材料员:*2、二次结构总进度计划二次结构施工,在单体一次结构完成16层后开始,总进度计划在2020年3月二次结构全部完成,达到主体验收条件,见下表:楼号二次结构施工总天数开始时间完成时间6#1187#1158#109备注:2020年春节放假30天。6#、7#、8#楼二次结构砌体工程施工作业具体计划表如下:6#楼二次结构作业进度计划表6#楼二次结构作业进度计划表侬)ii4B567E97B9gl痴MI43%87*3昵9091战93211311M1JH-时历用:122*2丁牛岐供Tj4-Mj丁67Jfcfc_|J0,5,3IOTTm<hww出网则加一312*fet*J13*WlAMt1.5;14317#楼二次结构作业进度计划表7#楼二次结构作业进度计划表(续)WftSl««*«MX±1WWrtwm*ft地"i鹤以健8#楼二次结构作业进度计划表声耳隹务口*JM!T制!妙彳*t5 tfMwa6 I®l眼下*赧7 *8 X9.9 Mio亘梅!相MMRL12"WM13ttHwmwu*qK*8#楼二次结构作业进度计划表像3、材料准备和送检为确保砌体质量,首先要把好材料进场关。砖和加气混凝土砌块:品种、强度等级必须符合设计要求,其生产厂家应具备相应生产资质,且产品应具备有效的出厂合格证、质量保证书应该齐全、送检合格方可使用进场的砖和加气混凝土砌块,还要检查其外观是否缺棱掉角、裂缝等现象、同时按规定要求的批量取样试验其是否达到设计要求,送检留置见下表。砖和加气混凝土砌块的堆放场地应在平整水泥地面上,并做好排水。材料不得任意倾卸和抛掷,须按规格、强度分别堆放,砌块应垂直堆放且上下皮还应交叉叠放,堆放高度不宜超过2m。砌筑砂浆采用预拌砂浆,砂浆应随拌随用,严禁使用过夜的砂浆。砌体原材料计划堆放在各栋楼的升降机处附近,预拌砂浆筒放置在6#楼南侧和7#楼西南侧。拌制砌筑砂浆等也应具备合格证及产品性能检测报告,进场后按批量送试检验合格后使用,拌制用水应为无害物资的自来水,砂浆强度等级应符合要求。所有材料堆放需有防淋雨和排水措施,并应挂标识牌,注明产地、规格等。砖砌体材料送检留置览表一序号部位材料数量送检组数备注1墙底和墙顶校普通砖3.5万115万块为一批次2内墙粉煤灰加气混凝土砌块13万131万块为一批次3外墙蒸压砂加气混凝土砌块15万151万块为一批次二次结构试块留置送检一览表序号部位强度等级试块留置组数标养(组)1地下一层构造柱、圈梁、过梁C2532各栋号一层至顶层(每层)C251砂浆试块留置送检一览表序号部位强度等级试块留置组数标养(组)1地库一层MblO水泥砂浆32地库一层Mb5水泥砂浆33一层顶层(每层)Mb7.5水泥砂浆14一层顶层(每层)Mb5水泥砂浆14、主要机具其他小工具如:瓦刀、胶皮管、铁锹、小灰桶、托线板、线坠、卷尺、水平尺、小序号名称规格数量备注1施工电梯SC200/20010台作为砌筑材料垂直运输工具2手推车普通20辆作为砌筑材料水平运输工具3预拌砂浆筒自带搅拌机厂家供应5台砂浆供应及砂浆拌和4云石切割机1台砌块集中加工使用白线、砖夹子、大铲、皮数杆、灰槽、砖夹子、扫帚、工具袋、检测垂直和平整度用的靠尺等。5、砌体集中加工(一)前期策划序号任务责任人完成时间1图纸深化技术负责人:2排砖图、加工清单、配送手册技术负责人:3加工车间策划及搭设安全主管:4劳动力配备与管理责任落实执行经理:(二)砌体集中加工流程图砌体结构深化设计图纸(管线布置优化)集中加工砌体流程图(三)操作要点(1)砌体结构深化设计,制作排砖图对砌体结构进行深化设计,对管线的布置进行优化。避免施工现场加工砌体造成砌体尺寸不精确、灰缝宽度不一致、塞缝(斜砖)高度不一致等问题。Q4砂翎0#QH加明叫,WW-S2ff2三ID(M,挑!oh:硒则/脚*Ht20(we0d),物*味支OW湖,姒/9加IP«忸,捌*(M-4三4三tl),m楸2D0明0翎向健Q20-k200W200mQ20-2200W270>Q20-i200W480,WQ2Q42O(W2RKlk Q2(H:20 网挪 00,拜h* I200W600,木层麟财楠高(2)列出加工清单专业的负责人根据砌体的排砖图,列出集中加工清单。(3)加工制作安排专人进行非标准与标准砌块制作,切割工按照砌体加工清单,对砌体进行切割,切割成型质量尺寸误差正负5mm,进度满足项目部进度要求,记录。云石切割机(4)技术交底技术人员需要对劳务班组进行交底,专人专项负责砌体的集中加工与配送,砌筑。(5)专人负责材料与现场砌筑在现场专人进行材料的配送,依据加工其往返,检查加工砌体尺寸(允许偏差正负5m)砌块加工数量满足进度配送要求,负责落实砌体切割机一天一清洗,三天一检修保养工作,保持加工车间每天干净整洁,各规格材料分类堆放整齐。(四)组织实施内容责任人标准原材配送切割原材料配送及时,取料优先选择碎砖、缺棱掉角砖切割、开孔切割工按照砌体加工清单,对砌体进行切割,切割成型质量尺寸误差正负5MM,进度满足项目部进度要求,对每天加工数量进行记录。堆放半成品标注尺寸,分类堆放整齐。工完场清切割工负责机械与场地清理,废料外运,做到每日一清。检查1、依据加工其往返,检查加工砌体尺寸(允许偏差正负5MM)砌块加工数量满足进度配送要求。2、负责落实砌体切割机一天一清洗,三天一检修保养工作;3、保持加工车间每天干净整洁,各规格材料分类堆放整齐。领料各作业人员根据标准层所需清单进行领料,做好领料登记。6、预制构件集中加工预制构件采用统一模具进行集中预制并统一配送。包括水泥预制砌块、门窗过梁、配电箱、多媒体电箱等采用现场统一模具,进行集中加工。空调冷凝管、厕所排气管等预留洞采用预制块内放置直径为80的PVC管,采用C20砂浇筑完成,保障管口内高外底。楼栋Dl(卧室空调孔)D2(客厅空调孔)D3(热水器排气孔)M(卫生间排气孔)6#若干若干若干若干7#若干若干若干若干8#若干若干若干若干鬻, f 。二;一II-Fj./'.七ISa7、砌体流水施工1)砌体专业流水施工动作分解序号主要流程工作内容负责人1工序分解依据样板审核制管理动作的工序识别、重要管控点,对工序间的穿插配合进行预排,进行流水施工组织模拟,明确工序作业内容。砌体施工负责:2劳动力配置及工序单价以工序为对象,根据工程量大小,进度要求,配置合理数量的专业流水施工操作人员,建立按件计酬的工资核算方法。砌体施工负责:3工序标准及奖罚以工序为对象,按照样板审核优化做法,建立明确的操作标准及清单式的奖罚措施。专业施工员:4施工组织按照砌筑分项施工要求,各工序按顺序及穿插要求进行施工,由责任施工员按各工序要求对照奖罚标准,每日核算工人工资并确认专业施工员:2)砌体施工工序分解作业阶段序号工序分解工作内容前期策划1布置堆放场、加工车间1、布置砌块堆放场、完善堆放台、防雨棚、用水设施等。2、加工车间内机械、操作工具、模具等设施布置2施工图深化设计引用样板审核施工深化图为标准,核实各类预制构件、非标砖加工料单3测量放线负责楼层所有砌体放线工作预制加工4非标砖加工1、按排专人按加工料单加工现场所需非标砖。2、加工材料分类堆放整齐,及时清理加工场地。5预制构件加工1、安排专人按预制构件料单进行加工:(包含拌料、支模、浇筑、清理)2、预制块分类堆放整齐,及时清理加工场地。6拉接植筋楼层过梁、构造柱、拉结筋、压顶筋的打孔、清理、植筋施工,包含所需工具、植筋材料。7碎导墙施工所有楼层导墙部位地面凿毛、配模、支模、拆模、碎浇筑、清理、养护修补等相关工作。8现浇过梁、压顶、构造柱施工所有楼层现浇过梁、压顶、构造柱配模、支模、拆模、碎浇筑、清理、养护修补等相关工作。砌体加工9砌块、预制块配送1、所有砌块(预制块)配送楼层指定位置,按墙体配送料单分配齐全。2、负责加工车间砌块的配送。10砌筑砂浆配送负责楼层砌筑作业所需的砂浆运输至指定位置。11墙体砌筑各作业工人按工作面划分,依据砌体排列图进行墙体砌筑,包含放通长筋,砌斜顶砖、双面勾缝、垃圾清理,架凳制作等。3)建立工序标准作业阶段序号工序分解作业标准预制加工4非标砖加工1、按砌体加工料单、云石切割机操作规程进行加工砌块。2、加工材料分类堆放整齐,及时清理加工场地,将加工弃料清运至预制加工车间。3、加工进度满足项目部进度要求,对每天加工数量进行记录。4、加工成型质量尺寸误差±5mm°辅助加工5预制构件加工1、对应预制构件料单数量进行加工作业。2、预制块浇筑振捣密实,表面收面平整,平整度小于误差±5m,模具及时清理刷油。3、预制块分类堆放整齐,每日加工场地清理干净。4、加工进度满足项目部进度要求,对每天加工数量进行记录。5、预制过梁钢筋放于受拉面,并做好标识,挪动堆放不应出现断裂。6拉接植筋1、植筋最小锚固长度不应小于80nio2、植筋位置按排列图尺寸画线排列,标高误差小于10mm,钢筋弯钩向内。3、植筋锚孔清孔干净。4、现场抗拉拔检验结果评定合格。5、作业进度满足现场施工要求。7碎导墙施工1、按导墙线位置进行凿毛处理。2、采用梁夹,中间采用对拉螺杆,确保梁截面尺寸偏差WlOmmo3、表面收面平整,振捣密实无麻面、蜂窝,平整度误差WlOmIno4、作业进度满足现场施工要求。8现浇过梁、压顶、构造柱施工1、构造柱砖墙交接处粘贴双面胶平直,2、构造柱模板加固采用对拉螺杆钢管加固,顶置簸箕口。3、碎收面平整,振捣密实无麻面、蜂窝。4、作业进度满足现场施工要求。砌体加工9砌块、预制块配送1、按墙面粘贴的排质图各类构件数量依次配置摆放到位。2、各类砌块、预制块应进行分类堆放整齐,不应出现断砖现象。3、”块摆放应按楼层砌块摆放图位置摆放,摆放高度不应高于1.5mo4、配送进度满足现场施工要求。10砌筑砂浆配送1、按现场施工作业面,砂浆配送至指定位置。2、砂浆必须入池,视完成情况倒运砂浆,不得出现砂浆浪费情况。3、砂浆配送满足现场施工要求。11墙体砌筑1、实测数据符合产品交接验评标准。2、砌筑砌块组砌合理,无通缝瞎缝、断破上墙,灰缝均匀宽度W15mm,勾缝光滑平直。3、砌筑、留槎规范,门窗洞口周边设置预制块。4、二次结构浇筑构件安装规范,无明显缺陷。5、作业面清理干净。6、施工进度满足项目要求。4)进行样板实施技术负责人组织栋号长、施工员、班组长等相关人员进行了砌体施工讨论,明确并优化做法,将砌体施工专业流水分解为14道工序。序号任务责任人需要天数1砌体放线22导墙凿毛23导墙支模34导墙浇筑15拆模清理16腰梁以下砌体37腰梁支模28腰梁浇筑0.59腰梁拆模110腰梁以上砌体砌筑311构造柱准备112构造柱支模313构造柱浇筑及拆模1.514场地清理0.55)砌体施工流水样板6)、劳动力配备楼号标准层建筑面积序号工序配置方式配置资源用工量1砌体放线管理人员管理人员22导墙凿毛泥工班组小工23导墙支模木工班组大工44导墙浇筑泥工班组大工、小工大工2、小工65拆模清理木工班组大工、小工大工2、小工46腰梁以下砌体泥工班组大工、小工大工10、小工67腰梁支模木工班组大工68腰梁浇筑泥工班组大工、小工大工2、小工89腰梁拆模木工班组大工、小工大工2、小工410腰梁以上砌体砌筑泥工班组大工、小工大工10、小工611构造柱绑扎钢筋班组大工412构造柱支模木工班组大工813构造柱浇筑泥工班组大工、小工大工2、小工814构造柱拆模木工班组大工、小工大工2、小工48、作业条件1、砌体工程的水准点必须从标准水准点处测引,并根据相对于本楼层的结构面标高差,分析综合粉刷做地面后第三方和分户验收的标准,弹好+100Cm标高控制线。2、弹好轴线、砌体墙身位置线、墙身边20Omm控制线、门窗位置线,经质量部门验线符合设计要求,办完预检手续。3、墙体需要的拉接钢筋已植筋完成,并检测合格。4、根据事先设计排布的砌体砖排版图进行现场排砖施工,按砌体要求,找好标高,立好皮数杆。5、砌体大面积施工前,必须先做样板间,经甲方、监理验收合格后,才可以按样板间的质量要求,进行大面积施工。9、劳动力计划项目人员及各工种用人安排见以下表。序号岗位人数施工管理范围1生产经理1全面负责现场施工生产调度2技术负责1解决图纸和现场存在的技术问题3安全员3责现场安全、文明施工管理与监督,检查施工脚手架防护,4质检员2负责质量检查和验收5施工员3负责质量指导、检查6砌筑工长3负责砌筑施工全过程,负责现场放线、墙体定位及复核,7钢筋工长3负责钢筋翻样、制作、焊接、绑扎8木工工长3负责木工施工全过程,负责现场放线、墙体定位及复核9试验员1负责材料取样送检、试块制作10材料员1负责现场各种材料的采购及供应11动力组长1负责现场水电布置及用电安全、机械设备安装、维修12砌筑技工30施工作业砌筑普工20施工作业木工技工24施工作业木工普工16施工作业钢筋技工12施工作业钢筋普工6施工作业注:根据现场进度情况调整配备充足技工及普工。第四章施工工艺技术1、墙体工艺流程材料、设备准备f施工楼层、墙基清理f墙体放线、标高投设f墙边线定位f墙体拉接筋植筋、构造柱植筋、门窗过梁植筋、构造柱绑扎f外墙有线条或凸板、厨房、卫生间、有水房间、阳台和空调板、烟道下部等的墙根止水坎模板支设、混凝土浇筑(200高,但强弱电井、水井设300高门槛)一排砖f立皮数杆、拉通线一砌砖和加气块(勾缝)一绑扎腰梁窗台梁钢筋一腰梁窗台梁、下部构造柱(抱框柱)模板支设一浇注系梁、构造柱、抱框柱混凝土一砌加气块(勾缝)一上部构造柱(抱框柱)、门窗过梁模板支设一浇注构造柱(抱框柱)、门窗过梁混凝土一拆模养护一顶砌与墙顶塞缝f与结构墙交界部位缝隙砂浆填塞。本工程外墙填充墙采用200厚砂加气砌块;内墙采用200厚、100厚粉煤灰加气砌块。加气砌块规格为240*200*600、240*100*60Onln1。2、施工方法1)放线放线是砌体质量的基本保证,施工前必须按照设计施工图进行准确的放弹线,并验收合格。砌体施工前,首先应将基层清理干净,将要砌墙处地面上的泥土、混凝土浮浆用铁锹、凿子铲除,并用水冲洗干净;按设计标高进行找平,采用同标号砂浆找平,拉线,用水平尺检查其平整度。根据最下面第一皮砖的标高,拉通线检查,如水平灰缝厚度超过20mm,用细石混凝土找平,不得用砂浆找平或砍砖找平。根据施工图放出墙壁体的轴线、外边线、洞口线等位置,将墙身轮廓线用墨线弹在地上,经复核,办理预检手续。放线结束后应及时组织验线工作,并经监理单位复核无误后,方可施工。立皮数杆宜用30mmX40mm木料制作,皮数杆上注明门窗洞口、拉结筋、圈梁、过梁的尺寸标高。皮数杆在转角处和端部均应设立,一般距墙皮或墙角50mm为宜。皮数杆应垂直、牢固、标高一致,经复核,办理预检手续。水平管调整标尺上下位置,使两边标尺对应标志水平。将标尺固定在墙边,根据皮数杆标志植墙拉筋。2)钢筋植筋钢筋植筋的工艺:定位一钻孔f清孔f锚固胶配制一植筋一固化、保护一检验。注意:墙体拉结筋、过梁筋、构造柱等二次结构构件钢筋都使用后植筋方法施工。钻孔的孔径:当钢筋直径为614时,孔径为d+4mm;当钢筋直径为1618时,孔径为d+6mm0钻孔深度大于15d。钻孔时,孔口要稍低于孔底,以便清理孔内灰尘。孔打好后要随时用气筒将孔内尘土清理干净。锚固胶配制:植筋胶为A、B两组份,配胶宜采用机械搅拌,搅拌器可由电锤和搅拌齿组成。取塑料(或金属)盆和称重衡器按配合比混合,并用搅拌器搅拌10分钟左右至A、B组混合均匀为止。胶应现配现用,每次配胶量不宜大于5公斤。配好的料要在半小时内用完。植筋:将胶料注入孔内,同时排出孔内空气。将钢筋旋转插入孔底,锚固胶填充量应保证插入钢筋后周边有少许胶料溢出。固化、保护:植筋胶有一个固化过程,日平均气温25度以上12小时内不得扰动钢筋,日平均气温25度以下24小时内不得扰动钢筋,若有较大扰动宜重新植筋。检验:植筋后34天可随机抽检,检验用千斤顶、锚具、反力架组成的系统作拉拔试验。加载至钢材设计力值,检验结果直观、可靠。本工程墙拉筋为66.5钢筋。3)浇筑止水坎翻梁根据图纸卫生间、开水间隔墙、出屋面外墙、女儿墙底部应设置现浇钢筋混凝土翻边。卫生间、厨房墙根部应做200高C20细石混凝土挡水坎,强弱电井、水井设300高门槛。根据金地集团工程标准做法及禁止做法2.O版混凝土反坎:所有可能因积水产生渗漏的外墙墙体底部必须设置C20碎反坎,包括但不限于有挑板的外墙、露台、飘板、空调板根部墙体。反坎的宽度同墙体的宽度,阳台、露台、屋面与室内相交墙体下设防水反坎(露台及屋面反坎高度不小于30Onnlb同墙宽,通长设置)。所有导墙的高度需不少于20Onml。烟道底部或周边应设置C20混凝土反坎;为防止烟道层层叠加造成的累积沉降,烟道下部应安装在反坎上;出屋面烟道底部或周边应设置C20混凝土反坎,反坎宽度25Onuno止水坎翻梁支模前,需对旧混凝土接触的水平面的垂直面进行凿毛,清除干净后,方可支模浇险。在不做止水坎翻梁的加气砌块底部,需做不小于200mm高的实心砖作为打底砖。4)制配砂浆按设计要求的砂浆采用预拌砂浆,宜用机械搅拌,搅拌时间不少于2分钟。砂浆还应具有较好的和易性和保水性,一般稠度以70mm为宜。少量使用时采用人工搅拌。砂浆应随拌随用,一般在拌合后34h内用完,严禁用过夜砂浆。5)砖块排列砖墙砌筑前应先在防潮层或基层上根据弹好的位置线和排砖图进行排砖。由于砌块排列直接影响墙体的整体性,因此在施工前必须进行砌块排列。最下一层如灰缝厚大于20mm时,应用细石碎找平铺砌。砌块砌体在砌筑前,应根据工程设计施工图集,结合砌块的品种、规格、绘制砌体砌块组砌排列图(主要是交接节点处),同时根据砌块尺寸、垂直缝的宽度和水平缝的厚度计算砌块砌筑皮数和排数,并经审核无误后,按组砌图及计算结果排列砌块。砌块排列时,应尽量采用主规格,以提高砌筑日产量。砌筑前,按墙段实测尺寸和砌块规格尺寸进行排列摆块。根据墙身高度,排出砌筑水平分格,并标在标尺上。砌块排列图按每片纵横墙分别绘制。在立面上用适当比例如1:30绘制出墙体,然后将过梁、楼板、大梁、构造柱、腰梁等在图上标出,在纵横墙上画出水平灰缝线,然后错缝搭接和灰缝宽度、厚度进行排列。6)铺砂浆和砌筑砌筑前一天,应将预砌加气碎墙与原结构相接处洒水湿润以保砌体粘结,砌块表明吃水深度一般控制在1075mm左右为宜。灰缝砂浆的饱满程度是影响砌体外观质量及砌体整体强度的主要因素,施工中必须做好砂浆的铺设和混凝土的浇灌工作,同时控制好灰缝的厚度,并保持一致。将搅拌好的砂浆,通过灰车运至砌筑地点,并按砌筑顺序及所需量倒运在灰槽或灰斗内,以供铺设,严禁将砂浆直接倒入楼面上。砌筑时,应根据墙体类别和部位选砖。砌筑应从外墙转角处或定位处开始,内外墙同时砌筑,纵横墙交错搭接。若使用一端有凹槽的砌块时,应将有凹槽的一端接着平头的一端砌筑。砌块应逐块铺砌,采用满铺、满挤法。灰缝应做到横平竖直,全部灰缝均应填满砂浆。水平灰缝宜用坐浆满铺法,上下皮错缝砌筑。采用铺浆法砌筑时,铺浆长度不得超过600u11o垂直缝可先在砌块端头铺满砂浆,即将砌块铺浆的端面朝上依次紧密排列,然后将砌块上墙挤压至要求的尺寸;也可在砌好的砌块端头刮满砂浆,然后将砌块上墙进行挤压,直至所需尺寸。竖向灰缝宜用内外临时夹板夹住后灌缝。砌块就位应从转角处或定位处开始,按砌块排列图的顺序和错缝搭接的原则进行。对准位置缓慢平稳地落在砂浆层上。砌筑时先盘角,随盘随吊线,使砖砌块的层数、灰缝厚度与皮数杆相符。砌筑墙体时应两面挂线,线长时,中间应设支线点,拉紧线后,应穿线看平,使水平缝均匀一致,平直通顺。砌块砌筑一定要跟线,“上跟线,下跟棱,左右相邻要对平”。同时应随时进行检查,做到随砌随查随纠正,以防返工。用锤球或托线板检查垂直度,用拉准线的方法检查水平度。校正时可用人工轻微推动砌块、用撬棍轻轻撬动砌块、用木锤敲击偏高处。灰缝应横平竖直、砂浆饱满,内外墙和正反手墙必须及时勾缝。砌筑砂浆应随搅拌随使用,水泥砂浆应在3h内用完,混合砂浆应在4h内用完,不得用过夜砂浆。砌筑高度按照腰梁高度确定:砌块砌筑到腰梁底部标高时应停止墙体砌筑,必须待腰梁混凝土浇筑完成后才能继续进行上部墙体的砌筑。阴天砌筑时,砂浆稠度应适当减小,收工时应将砌体顶部覆盖好。预留孔洞和穿墙等均应按设计要求砌筑,不得事后凿墙。墙体抗震拉结筋的位置,钢筋规格、数量、间距,均应按设计要求留置,不得错放、漏放。砌筑门窗口时,应先按弹好线的位置砌筑。在砌筑时要严格按照施工图纸要求埋设空调管预留洞穿墙管。3、质量要求及质量保证措施1)使用的原材料和加气碎块的品种,标号必须符合设计要求,加气碎块的质量应满足蒸压加气混凝土砌块标准GBII968-2006有关材料技术性能指标并有出厂合格证。砂浆的品种、强度必须符合设计要求,砌体砂浆必须密实饱满。2)按GB50203-2011砌体结构工程施工质量验收规范第9.1.8条:蒸压加气混凝土砌块不应与其他块体混砌,不同强度等级的同类块体也不得混砌。3)砌筑前应当先在墙根部砌好三皮实心砖或浇筑200(300)nun高砂台。4)砌筑用采用对空错缝组砌方法,砌块上下错缝,相互搭接,搭接长度应为主砌块的一半,搭接长度不宜小于主砌块长度的1/3,必要时可使用19OnlnI长辅助砌块,搭接长度不小于90mm;当墙体的个别部位不能保证此项规定时,应在灰缝中每批设置拉结钢筋,注意禁止竖向通缝。砌块角部破损不应大于50°严禁混砌,配砖采用同规格砌块切割。5)砌块砌体应轴线,标高准确,墙面平整洁净,水平灰缝厚度和竖向灰缝宽度宜为IOmn1,且不应大于12mm或小于8mm。灰缝应横平竖直、深浅一致、搭接平顺、光滑密实。不得有瞎缝、假缝、透明缝。墙体无裂缝、无渗漏。水平灰缝采用坐浆法铺浆且一次铺浆长度不超过600mm;立缝采用砌块端头面铺灰、立面碰头挤压的方法坐浆。6)砌筑时先从转角开始盘角,每次盘角高度不大于3皮砖。盘角后应与皮数杆上的皮数、灰缝厚度、标高保持一致。7)转角处必须同时砌筑,严禁留直槎,交接处应留斜槎,墙体临时间断处砌成斜槎,斜槎水平投影长度不应小于高度的2/3。如留斜槎有困难,可从墙面伸出190mm砌成阴阳直槎并甩筋。8)砌体填充墙应沿墙高每隔50Omnl配26水平钢筋与其两端相交墙体拉结,每端伸入墙内不小于700mm。根据金地标准做法,拉结钢筋宜根据皮数杆的标识后置于灰缝所在位置的混凝土墙柱上。拉结钢筋可选用膨胀螺栓法或植筋胶后植法进行施工。后植钢筋的锚固长度不小于60mm。钢筋伸入填充墙内的长度大于等于700mm。墙体砌筑工程中的管线集中部位需用C20细石碎浇注,砌体上线管开槽处加钉钢丝网。9)砌筑过程中,用嵌缝抹子将内外灰缝原浆压实,以封闭毛细孔墙面勾缝应横平竖直,深浅一致,搭接平顺。墙体勾缝时,凹缝深度宜为34mm,应做到随砌随勾缝,并使灰缝光滑、密实、均匀。10)门窗洞口及构造柱和墙体端部的非整砌块,严禁用粘土砖补充。11)构造柱处的墙体马牙槎先退后进,马牙槎边口应吊线砌筑;构造柱、圈过梁、系梁模板支设时沿马牙槎边贴双面泡沫胶条,以保证混凝土浇筑质量及墙体外观质JFl.一串4O12)根据2014江苏住宅通病控制标准要求,填充墙与框架柱或剪力墙边交接处的竖向灰缝两侧,砌筑时应用抽缝条勒出1520mm深的槽口,在加贴网片前浇水湿润,再用1:2.5水泥砂浆嵌实。以防止墙体在不同材料交接部位的开裂质量通病。13)根据GB50203-2011砌体结构工程施工质量验收规范,允许偏差如下:表9.3.1填充墙砌体尺寸、位置的允许偏差及检验方法项次项目允许偏差(mm)检验方法I轴线位移10用尺检查2垂直度(每层)3m5用2m托线板或吊线、尺检查>3m103表面平整度8用2m靠尺和楔形尺检查4门窗洞口高、宽(后塞口)±10.用尺检查5外墙匕、下窗口偏移20用经纬仪或吊线检查注意:因有第三方检查要求,所以允许偏差值在“金地地产第三方检查”和“中天公司检查”“规范”评判标准不一致时,采用允许偏差值较小者的评判标准。4、砌体实测实量要求检查内容评判标准检测区选点规则表面平整度0,5mm满测每一面墙都可以作为1个实测区,优先选用有门窗、过道洞口的墙面。测量部位选择正手墙面。墙面有门窗、过道洞口的,在各洞口45度斜交测一次,作为新增实测指标合格率的1个计算点。垂直度0,5mm满测每一面墙都可以作为1个实测区,优先选用有门窗、过道洞口的墙面,测量部位选择正手墙面。应避开墙顶梁、墙底灰砂砖或碎反坎、墙体斜顶砖,消除其测量值的影响,如两米靠尺过高不易定位,可采用1米靠尺。外门窗洞口尺寸5,10un满测同一外门或外窗洞口均可作为1个实测区。不包括抹灰收口厚度,以砌体边对边,分别测量窗洞口宽度和高度各2次。取高度或宽度的2个实测值与设计值间的偏差最大值,作为判断宽度或高度实测指标合格率的1个计算点。砌筑重要构件(1)门窗框固定块:采用C20混凝土块、水泥砖或其他材料。固定块宽度同墙厚,高度应与砌块同高或砌块高度的1/2且不小于100mm,长度不小于100rnm,最上部(或最下部)的固定块中心距洞11上下边的距离为150250mm,其余部位的中心距不大于60Onin1,且均匀分布。大孔轻集料砌体墙的门窗洞口两侧应灌芯柱,配2。12,C20混凝土浇筑。(2)砌体墙空调孔:如为空心砖砌体墙,不得采取直接开孔方式安装空调套管:无倒坡。(3)现浇窗台板:宽同墙厚,高度NlOonlnb每边入墙内土25Onlm(不足25OnIIn通长设置)。(4)现浇构造柱:底部、顶部各预留4根钢筋,碎一次浇注至梁板底,构造柱遗漏扣分。(5)洞口(大于600MM)的过梁:同墙宽,入墙不少于250mm;因平面限制,入墙小于150mm时,采用机筋及现浇。(6)墙顶空隙的补砌挤紧或灌缝间隔不少于7天:(7)不同基体(含各类线槽)镀锌钢丝
