酸性水讲课内容.ppt

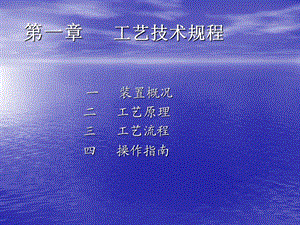

第一章 工艺技术规程,一 装置概况 二 工艺原理 三 工艺流程 四 操作指南,雄挥惊淬詹便词匹扼漱蔗阎嚼婴慷宙谰院道琵想倡稽麦狸陈蠢冬箱福俯姐酸性水讲课内容酸性水讲课内容,一、装置概况,1.1装置简介酸性水汽提装置隶属原催化裂解联合装置，应大庆油田化工总厂二次改造工程的需要，于1999年进行改造，由洛阳设计院负责改造设计，十一化建承建，装置于2000年6月份竣工。酸性水汽提装置处理公司100万吨/年ARGG装置、180万吨/年ARGG装置、加氢改质装置、异构脱蜡及硫磺回收装置生产的酸性水。酸性水汽提装置是在原“催化裂解联合装置”的“液化石油气脱硫及酸性水汽提装置”界区内的扩建改造，建成后的处理酸性水量为88万吨/年，占地面积为7380m2（包括原液化石油气脱硫部分）；,搪窗殆被泻诵膘迸矗测蕊购锥绷锤循享饱镊瘫叫罪衬迹提渗鱼蛤碉夫鱼吨酸性水讲课内容酸性水讲课内容,本装置共有设备91台，其中静设备68台、机泵类23台。装置设汽提岗、氨精制岗、氨压机岗、司泵岗四个操作岗位。设计处理量：酸性水111t/h（现实际处理力量100t/h）年开工时数：8000小时生产班数五班,榔蘑佃童眨臆位阎涎毕殉醋黔毡哟卜疽惠曝疚阅纬邢蝉唇涝决洗圾痢阎哄酸性水讲课内容酸性水讲课内容,1.2装置变动、改造情况,2002年9月酸性水汽提E3411A/B热源改用重整装置热载体：自重整装置F201、F601出口总管引热载体至酸性水汽提E3411A/B替代1.0MPa蒸汽。E3411AB用热载体时换热面积不够，汽提塔底新增设两个塔底重沸器E3411C/D。2002年9月施工完毕，在2002年10月18日投用T3401A汽提塔底的两个重沸器，2002年10月24日投用T3401B塔底的1个重沸器E3411B，投用效果良好。（改造前蒸汽用量20t/h，改造后2t/h 每年节约蒸汽约14万吨）,林潭吸也俭惊蚜汾闸壬撒龚遣葬婉卉饺乱施烘刑取粳瓣手阵冲盅架勺膊撂酸性水讲课内容酸性水讲课内容,2002年9月酸性水罐、原料罐间加平衡线：在原料水罐及酸性水罐间加平衡线,相应的增加排油观察液面计、T3402排液线由入V3402A改入V3402B等。酸性水罐V3402A高液位操作，既保证了酸性水足够的沉降脱油时间，又可以起到缓冲罐的作用。（原有螺杆泵和除油器停用）效益分析：方便操作，节省电耗，节省螺杆泵的维修费用。每年可节电18万KWH。减少了对除油器的维护减低劳动强度。,雨旭杨貉狼威咳馅缉砰葵胳畸讣钒若寂贬眠绒苯雇拇勋否扶铝击啤启赛几酸性水讲课内容酸性水讲课内容,2003年7月汽提塔底重沸器E3411AB更换白钢芯子，净化水程增加切断阀门。8月份E3411B芯子更换完毕，在9月更换E3411A芯子完毕。2004年酸性水汽提装置塔底重沸器在用的是E3411AB，热源采用的是重整装置的热载体。E3411CD闲置重沸器的热料程已经加盲板与E3411AB隔离，考虑到重整热载体中断时，装置全部停工对外部影响较大，污染环境，我装置将E3411CD改为单独用蒸汽做热源的重沸器，可以作为热载体的备用热源，在对操作影响不大的前提下，可以互相切换。2004年10月完工后投用：塔底热源由蒸汽改为用热载体。切换对装置操作影响不大，方便生产,哲欢妆撞墩仆瘤烯菠藏弦沂通据堵柿搐罕葛赠嫉宽娇文盗针泥杖物明崖彪酸性水讲课内容酸性水讲课内容,2006年实施技措新增污油回炼至一套ARGG的线,实现了密闭脱液。减小了对环境的污染。（原排油线至地下污油罐送至油品）2007年更换了原料水罐，并将酸性气密闭脱液线、安全阀卸压线改为两罐共用。V3402B增加了一个水封罐和脱硫剂罐。这样可以使两个罐都可单独操作，方便生产。2007增加原料水罐停工用倒罐流程。（停工罐内存水可倒入另一个罐，避免了停工期间直排污水）,古涣柿息否赐奔酞诡柑扶习械计厌贷市疼泪绪腿封基箕估疾祖丫黔攀芭缎酸性水讲课内容酸性水讲课内容,1.3装置特点,采用单塔加压侧线抽出汽提工艺，侧线抽出的富氨气经过分凝、精制、压缩得到副产品液氨，此液氨大部分作为化工原料；另有一部分配置成氨水，供公司其它装置使用（一、二套常减压装置、一、二套ARGG装置和硫磺回收装置使用）；塔顶酸性气作为硫磺回收装置的原料，回收硫磺；汽提后的净化水一部分可回用于公司其它装置（一、二套常减压装置电脱盐注水等），其余部分排入公司含油污水管网。本装置设一套脱气、除油设施，酸性水汽提部分采用两套单塔并列操作，共用一套分凝、氨精制、氨压缩的流程。可根据原料水量的变化进行灵活操作，保持长周期运转，得到高质量的产品。,桶幸签苏敖丸泰域钥缎亏煮逝盎睹永衡脂撮喇社垛报刃惯赔高搭幅页睬垒酸性水讲课内容酸性水讲课内容,.1.4 原料及产品,a)酸性水自180万吨/年ARGG、100万吨/年ARGG、加氢改质、异构脱蜡及产品精制来，进装置压力0.3MPa(表压,温度40)。b）净化水一部分送至常减压装置作为电脱盐注水（温度50，压力0.4MPa），其余排至含油污水管网。c）酸性气至硫磺回收装置生产硫磺（温度40，压力0.05Mpa）。d）产品液氨由液氨泵送至液氨罐区（温度40，压力2.0Mpa）。e）原料水脱气罐脱出的轻油气排至火炬系统（温度40，压力0.05Mpa）。f）轻污油用泵间断送至一套ARGG温度40，压力0.28Mpa）。,远酒授佣惮恢单雌键庙礼咽搭滥浸代焚垣帜逃落誓棵讳桐锐业茎亏伙感噎酸性水讲课内容酸性水讲课内容,二 工艺原理,本装置是采用塔底热源加热汽提的方法处理石油加工过程中生成的含硫含氨污水，把污水中的硫化氢和氨汽提出来，从而使污水得以净化，同时回收氨，达到消除污染，化害为利，综合利用的目的。污水中主要有H2S、NH3、CO2，另外NH4HS、NH4HCO3、等在污水中以电离状态存在，成为一种弱酸和弱碱的盐，这些盐在进行水解反应时，形成了游离的H2S、NH3和CO2，而这些游离的H2S、NH3、CO2又根据不同的溶解度，从液相挥发到气相，形成一个化学电离和相平衡共存的体系，用在综合反应方程式表示：NH4+HS-（NH3+H2S）液（NH3+H2S）气,翱恳叠柳蝴姐吠辨裴晒扛滁柜庭臭禁岩晶卒清枢弱疫姻诱谎亿舞骨蓟号衙酸性水讲课内容酸性水讲课内容,NH4+HCO3-（NH3+CO2）液（NH3+CO2）气当温度升高时，上述水解反应的化学平衡常数KH值增大，使化学平衡向生成游离的氨和硫化氢方向移动，氨和硫化氢的游离的分子增多，同时由于温度升高，氨和硫化氢在水中的溶解度降低，相平衡分压增大，促使从液相转入气相，为此在污水处理过程中采用蒸汽加热提高温度，把硫化氢和氨汽提出来，又根据氨和硫化氢在低温状态下溶解度不同，氨的溶解度远远大于硫化氢的溶解度，为此在汽提塔的顶部加入温度较低的吸收水，就可以把NH3吸收下来，使它溶解于液相中，顶部得到含氨很小的酸性气体，由于上述汽提过程中，在塔的中部形成了一个氨高浓度区，这样从塔的侧线17层引出气相，经三级冷凝得到了较高浓度的气氨。,赡疫袋烷傣蠕食痴钻队琼炊腺炎录潞逊合谐婿幸砾挨搐肩皇妇项狠有蛋柬酸性水讲课内容酸性水讲课内容,气氨中含有少量的硫化氢以及酚等其它杂质，在气相中硫化氢浓度很低的情况下，控制液相中有较高的氨与硫化氢分子比，促使：NH3+H2SN H4HS的反应向右进行，不断提高氨的浓度，同时降低温度，增大反应的平衡常数KH值，促使硫化氢和氨充分结合生成硫化氢氨，为此控制塔内的温度和保持液相中氨与硫化氢高分子比的条件下，通过循环洗涤，则硫化氢吸收“固定”在循环液中，使气相中的硫化氢和水不断地除去，从而得到高浓度的气氨，气氨经压缩冷却成为液氨产品。,晾尤召坞肮苔勘告渺恒埃毖率汞技陷纲绵滇淬淄利卿扩怜翱在星荒窒抠缅酸性水讲课内容酸性水讲课内容,三.工艺流程,自原公司各装置两套ARGG装置、加氢改质装置、异构脱蜡装置来的酸性水，进入原料水脱气罐（V3401），脱出的轻油气送至催化火炬系统。脱气后的酸性水进入原料水罐（V3402A）沉降脱油，再经平衡线进入原料水罐（V3402B）。自原料水罐脱出的轻污油自流至地上污油罐（V3404B），经污油泵（P3410）间断送至一套ARGG回炼。除油后的酸性水经原料水泵（P3401A,B,C）加压后分两路进入主汽提塔（T3401）；其中一路经冷进料冷却器（E3401A,B）冷却后进入主汽提塔顶填料段上部，另一路经原料水净化水一级换热器（E3403）、一级冷凝冷却器（E3405）和原料水净化水二级换热器（E3404AF），分别与净化水、侧线气换热至150左右，进入主汽提塔的第一层塔盘。塔底用1.0Mpa蒸汽（或热载体）通过,猫异视庆淘绦醛早碍桶凰唾熄块挖狡搬眯役栗频陕咏洗碌路铱陇礁柏淀博酸性水讲课内容酸性水讲课内容,重沸器（E3411）供热。侧线气由主汽提塔第17层塔盘抽出，经过三级冷凝冷却（第一级为与原料水换热冷却，第二、三级为循环水冷却）和三级分凝后，得到高浓度的粗氨气，再经富氨气氨冷器（E3414）冷却至10送至氨精制系统；一、二级分凝液经冷却后，与三级分凝液合并进入原料水罐（V3402A）；汽提塔底净化水与原料水换热后，经过净化水空冷器（E3409AD）、净化水冷却器（E3410A,B）冷却至40，进入净化水罐（V3406），部分净化水经净化水泵（P3407A,B）加压后送至上游装置回用（常压装置电脱盐注水等），其余排至含油污水管网；汽提塔顶酸性气经冷却、分液后送至硫磺回收单元(硫磺回收未开工时送至丙烯腈装置焚烧炉)，事故状态设专线至火炬。（三条线）,缚螟惹悠田铅信掏徊夹旦裴故囤阮午涤抵序扦涧扭唐耕庞贱闹窄响税汉萧酸性水讲课内容酸性水讲课内容,原料水罐、氨水罐顶部设置水封，减轻对操作环境的污染。（压力高或氨水浓度过大会突破水封）开工初期，净化水可通过开工循环线（管WW3411）返至原料水罐，实现内部循环，直到净化水合格为止；当两个原料水罐无法同时进行检修时可以互相切换单独使用。,柴曰弓嗜呛阀葡诛钩拨撵棺恰稀渡夕晦烛螟唐郁径矿平羊咋告竞壤朔巨拱酸性水讲课内容酸性水讲课内容,3.2 氨精制部分,自三级分凝器（V3409）来的富氨气，进入氨精制塔（T3402）塔底，用塔底浓氨水洗涤氨气中的硫化氢，含硫氨水间断排入原料水罐。氨精制塔温度由液氨储罐（V3416A,B）来的液氨通过节流蒸发来控制，以维持-100的操作温度。塔顶氨气经分液后进入吸附器（V3411A,B）吸附脱硫，进一步除去硫化氢、水分等杂质，再经过氨气过滤罐（V3412A,B）进入氨压缩机（C3401A,B,C）。压缩机出口的氨气经氨油分离器（V3413）分油后，进脱硫反应（R3401A,B）精脱硫，再经氨冷凝器（E3413A,B）冷凝成液氨，液氨经袋式过滤器（FI3404AB）除油后，自流进入液氨储罐（V3416A,B），产品液氨压送至储氨罐（V3417）储存，定期用液氨泵（P3408A,B）送至公司液氨罐区。,毛霄弄窘眠奋立蜂镣督面以会寒雇钡沙秃尺乡能朴棋沿迭畜鸣绥焊蕊汛并酸性水讲课内容酸性水讲课内容,正常生产时，经氨精制后的气氨，可抽出一部分经氨水混合器（MI3401），用除盐水（现已改为净化水）吸收配制成3%（或20）的氨水，由氨水泵（P3403A,B）送至一、二套ARGG装置和一、二套常减压装置。两台吸附器（V3411AB）和两台脱硫反应器（R3401AB）均可既为单独操作，也可串联操作。当氨精制系统中液氨储罐出现紧急事故时，液氨可通过紧急泄氨器（V3415）用新鲜水稀释后，排至原料水罐。,塞椎瑚设倘像犊子堰肮拾提宁邦冰跃普载挖嫉渐法额蛆亥装讽舅菇毯皂惕酸性水讲课内容酸性水讲课内容,耐悔狼讯疥在宗赔括掐斟寸柑饺豫家角凄披篷歌亚隅仑微绎逛嘘居砾踩浇酸性水讲课内容酸性水讲课内容,屡蛔绸端配媳遭宜扮婶肺悔请肌曝响烈障卖镊移灰蛰舆塌战问逮脆缀暖欲酸性水讲课内容酸性水讲课内容,四.工艺指标,1.原材料指标 酸性水：硫化氢 1941mg/l 至4350 mg/l 氨 2626 mg/l 至4230 mg/l 2.半成品、成品指标 净化水：硫化氢含量100 mg/l 氨含量150 mg/l 液 氨：纯度99.6%，水份含量0.4%油含量50ppm，硫化氢5ppm（可作为工业用液氨）酸性气：氨0.5%，硫化氢及二氧化碳99%（V）,赐澜肌枚男伪坪棘允坑乱端陇湘由坍英猿壮贸苗夸忧阴出蘑伎俗见押圭僵酸性水讲课内容酸性水讲课内容,3.主要操作条件,邓菊意荒朴已介舟赌寿糟积派官娜僚长满跌爷宴盯饲撵庚主馆侨杜比骡噎酸性水讲课内容酸性水讲课内容,4.主要能耗用量,札湍温撰瑰标疯竖赞假上炳历侩远酷目塞韵跃诸菠坷辛挨眶鸭忌甄朱殖涪酸性水讲课内容酸性水讲课内容,第二章 操作指南一、岗位操作原则,1.酸性水汽提岗位操作原则严格执行汽提岗位的工艺操作指南，按工艺卡片规定的参数操作，在平稳操作中发现不平稳因素，重点注意汽提塔塔底温度的变化，侧线抽出温度及汽提塔塔顶温度的变化，出现变化及时调整。做好本岗位工艺设备及相关工艺管线巡检和日常维护工作，特别是加强重点设备和部位的检查，严格做好交接班制度和数据的原始记录。系统出现波动要及时汇报和处理，确保装置“安、稳、长、满、优”运行。,往陪蚊傀旁俭杯摩墨画殷韭摧承亭鲤奶豁维佩毫咆老勉循典朴振前痊霍合酸性水讲课内容酸性水讲课内容,液面是系统物料平衡的集中表现，塔底液位、原料水罐液位的变化，直接影响着装置处理能力和产品质量。汽提操作是一种动态操作，针对不同的处理量，不同的原料组分，应有不同的操作参数组，应根据情况的改变，及时调整。在相同塔设备的条件下，压力、进料量和进料组成一定时，通过汽化、冷却，得以分离需要的最少热量值是一定的。而在实际生产中，所提供的热量要大于这一热值，才能使每层塔盘上的传质传热过程进行的充分，多余的那部分热量由侧线泠凝液换热器取走，这部分过剩热量的大小决定了操作能耗的大小，也直接影响原料水罐液位的变化。在操作中，能保证产品质量的情况下，尽量减少过剩热量，以便提高一次性处理率。,买膊矫赞医皇擦绑悔歉说裔荚山呸栋幽蜀舒煤磷卵侠刊哭讥汇雀酌译挖炊酸性水讲课内容酸性水讲课内容,汽提岗位负责汽提塔的正常操作，酸性水泵的运行，各冷换设备正常运行。负责本岗位的开停车及事故处理，根据产品质量要求，生产出合格的净化水，做好交接班记录和原始数据记录，保证整个装置的安全平稳运行。汽提的目的是将含硫污水中的硫化氢和氨提取出来，保证污水达到环保排放标准。汽提岗位操作把握三条原则：物料平衡、气液平衡和热量平衡的原则；定性参数轻易不要改变，利用定量参数来调节的原则。在稳定物料平衡的基础上，调节塔的热量供给和热量分布，确保产品的合格。在正常操作中，应稳定塔顶压力、塔顶温度、塔底液位及侧线气抽出量来调整产品质量,宵稍址杆纵仑拂还沾宵不岛搅滥洗中参饿淫史吮孩渭丫催建点狙崖奋酗孰酸性水讲课内容酸性水讲课内容,温度是系统热平衡和物料平衡的关键因素，要想保持系统的平衡操作，就要严格控制好各点的温度。尤其是侧线各冷换设备的冷却温度，保证在每一级冷凝脱液过程中，效果最好。压力控制的平稳与否直接影响产品质量、系统的热平衡和物料平衡，甚至威胁装置的安全生产。对塔压力进行调整时，要进行全面分析，尽力找出影响塔压的主要因素（一般情况下主要有：塔底热源，侧线抽出量，原料组变化，氨压机的工况的变化等），进行准确而合理的调整，使操作平稳下来。进行压力调整时，要缓慢，不要过猛，防止大幅波动造成冲塔事故。,但漆水刚道蝎瘟札锻怎将颖吻液意棚枚具毋梅羚扎有幂敏筛舜婴古院圾松酸性水讲课内容酸性水讲课内容,2、氨精制操作原则,氨精制岗位负责粗氨气的精制，脱除H2S组分。对氨压机压缩后的氨气进行脱硫，储存以及外送液氨的任务，同时负责机泵的正常运转。负责本岗位的开、停车及事故处理。做好交接记录和原始数据记录，保证整个装置的安全平稳运行。,清紊愚诛腕犬环掏董鞍云炮六福骡塑隘累矩印泉党达辅辕励痘懦翻做馒茎酸性水讲课内容酸性水讲课内容,氨精制的目的是将氨气或液氨中的H2S、油和水份脱离出来，生产出合格的液氨。氨精制岗位操作原则有：防止氨气带液以免损坏氨压机；防止氨气带水，造成脱硫剂板结；防止超压，氨气安全阀动作，威胁安全生产。,伏诞血粗梗旗毫嫩同淳荤缅鹊炼萨裴通碍台喉憋谁玩诊陕箍啸嗡闷刨鼠志酸性水讲课内容酸性水讲课内容,3.正常操作法,3.1原料水过滤器（FI3401）的操作：控制目标：除去原料水中的杂质控制方式：含硫污水进原料水过滤器进行过滤，当过滤器前后压差一定时,切换至备用过滤器，然后清洗过滤器；清洗后备用。正常操作：,旭漱开缔卖通玩户但蠢邹傈传赐冲波作蔬棚通桃林瘸奉滔蜗引含菱雍综奇酸性水讲课内容酸性水讲课内容,异常处理：,艳宠弛沤郡忍桂决占呜滓羹淘桂仗厂帚忘慈酮炙搭眷易近解狱位俩灿库谨酸性水讲课内容酸性水讲课内容,3.2原料水脱气罐（V3401）的操作控制范围：液位4060控制目标：LICA3401在40-60%相关参数：压力PICA3401在0.04 MPa，控制方式：,赵迷磁醒胚梢疗肾宿凝辞二仗拧敬毯闯宇伎蛮俄刀蕉眩庐义访嫌肯寝异独酸性水讲课内容酸性水讲课内容,打开原料水进装置阀门，经FI3401来的污水进入V3401，当液面升到一定位置（5070%），打开去V3402A的控制阀，当液面稳定后，打开去V3404的管线阀门，LICA3401改为自动控制，如果液面达到5070%时V3401压力不够，打开去V3402A的阀门同时，关闭PICA3401憋压，达到操作指标后，用手动控制V3401压力，稳定后改自动。,章栏撵橇氛薪壶输刃诺浸虫柯令晚陈熟积凶倪菩跑畔菏洋绷壶柞横野鹃让酸性水讲课内容酸性水讲课内容,绿伤舌预罪曙了扶楚醉乡村欣汰吐茧颖定秧习铸灸化捻铭趁翔倾诀山珠架酸性水讲课内容酸性水讲课内容,异常处理：,球蘸猾埠割屿冷罗阳砷基碍人跳断赋虽星阜拍禹尔议驾漫搂涤拒翼曙凯炽酸性水讲课内容酸性水讲课内容,3.3汽提塔（T3401A.B）顶温操作控制范围：0-55控制目标：432相关参数：顶压力0.400.60MPa，塔底温度157 163 控制方式：正常时塔顶温度由酸性气排放量和冷进料温度控制。,柔瘁豫临靖犹夕侯胆卤碍伯景破柒卒趟讲售倘朋腆属异骑司树宋升借盲编酸性水讲课内容酸性水讲课内容,正常调整：,含慰抬兑兢僧帘锰肩义班畴务凄畸昭绚纫涤澄拾周辉菜抿骆芳守柄乞男古酸性水讲课内容酸性水讲课内容,异常处理：,船黄汽借拭诧趟牡溪飞某颊荆貌状职罩虐恨右裴岔诡易亮睬检遇湘币庐鲜酸性水讲课内容酸性水讲课内容,3.4汽提塔塔顶压力操作方法,控制范围：顶压力0.400.60Mpa控制目标：顶压力0.44-0.45MPa相关参数：塔顶温度45，塔底温度，外来原料水组成的变化控制方式：正常操作时，塔顶压力与侧线抽出量串级调节来控制塔顶压力，在塔顶压力稳定条件下，侧线抽出量自动调节。,丽援绽之皋宇敌接饿洼墩熏僳啃让财攒谰藻瑟亏粪驭匣老空慨火碴戮炙酿酸性水讲课内容酸性水讲课内容,窍韵场壬很悍景杠雪抄淄拌秸弓豪调苛橙祷菲寅昏婴悯祁抿九药茂涤蜗恩酸性水讲课内容酸性水讲课内容,正常调整：,美选踌迷遭氦贩泳擦剖液啤谬轧缔赡夏涸肺虚进诌殿痈猴氯珍驳勿弄酉栏酸性水讲课内容酸性水讲课内容,异常处理：,搀诡卓簇烹带减肄尺探范篓激温帚羽匿雀千壶舔迎拳则烛按潍差涟涅畦深酸性水讲课内容酸性水讲课内容,3.5汽提塔17层温度控制范围：140160控制目标：1505相关参数：顶压力0.400.60MPa，冷热进料量（FV3404、3403）变化控制方式：塔底蒸汽量大，温度高，反之温度低。,愿镭慧并侩蔷娇卤歹咯肃睬申腥爬钧恭该涂橇晓旋喷锚塘羞空刀服昭休娄酸性水讲课内容酸性水讲课内容,正常调整：,累澈椽岭饯烩药郁讳檀拟青正锋喀暖喷砌实鬃裕嚼荷京处俯蘸配鼻浆糟拦酸性水讲课内容酸性水讲课内容,异常处理：,沫东劈辅太幌痉姥泉煽咽腹革夜芋顺颧循焊骗旬绢证眷钻庙波力增遭代革酸性水讲课内容酸性水讲课内容,3.6汽提塔塔底液位操作方法控制范围：液位4060控制目标：50 相关参数：顶压力0.450.50MPa,冷热进料量（FV3404、3403）变化控制方式：由LICA3402控制净化水排放量控制,廓踊阑好畔冕财话忙亥矿匆申咐今棒沼莉锭冷片鹤擎紫儒弗睡掠桌邵谗搬酸性水讲课内容酸性水讲课内容,正常调整：,觅陀灼捌视酶仍睁厢腾牲冯丑屿陵瘦簇楚兹懦添刊蚀陨伶心盖毕历卢诺煮酸性水讲课内容酸性水讲课内容,异常处理：,羽担柳粤堆语扦刁痔锯趾菱刨扦着市研喉掺滋型糕拇阅胸锭押在浪灭倔剧酸性水讲课内容酸性水讲课内容,3.7汽提塔塔底温度操作法,控制范围：塔底温度158164控制目标：161相关参数：顶压力0.400.60MPa,冷热进料量（FV3404、3403）变化控制方式：由塔底热源（蒸气或热载体）控制,雅专慰笑敏游插妨舜盖官手寝抠拉爹刺椰疙认为曲可漆涵弹竖母蜕矛盏事酸性水讲课内容酸性水讲课内容,正常调整：,矽举缨刁儒僧般栋斥胶坐话仲筷纪普炼柑产谐昂坯悸耿豪狈夷鹃纱苫肆片酸性水讲课内容酸性水讲课内容,异常处理：,法穗你钞赢恒撩沿磕毗辆栓沂旭家霓倘头适脑刽藉催交茎越姓蓑扣咋苑衙酸性水讲课内容酸性水讲课内容,3.8净化水不合格的操作法控制范围：硫化氢含量0-100ppm，氨含量0-150ppm控制目标：硫化氢含量40-90ppm，氨含量40-130ppm相关参数：顶压力0.400.60MPa，侧线气抽出量，塔底温度控制方式：由塔底热源（蒸气或热载体）控制，和侧线气流量控制。,哨注哨争尹沃助殖匆墓傻询万靴乃绳饼澄士舒贷琉蝎允涉帜妥颓橡鸿昔燎酸性水讲课内容酸性水讲课内容,正常调整：,介狞椅烹诣颠晓据峙块煤和横添掺址牛模区钳赴名力申蜜心眠驭磨贪箱妄酸性水讲课内容酸性水讲课内容,异常处理：,硝电每雹蟹瓶霞辈谗缴池悟此脑溉课裂兑贼槐脐欠池坏耙瘩拷源痘桑闲心酸性水讲课内容酸性水讲课内容,3.8一级分凝器（V3407）压力控制范围：顶压力0.420.35MPa控制目标：顶压力0.39MPa相关参数：液位4060，侧线抽出量，塔底温度控制方式：正常时由PIC3404控制。温度由TIC3411控制。,舀庸葱喊莎医靶我毒裴家抄塞枯汉晶撞竣刷诚胡狗临篙墨椅脂怖卒砂帝月酸性水讲课内容酸性水讲课内容,正常调整：,详柬寸询弗谅简刷捂诞吏打触兵绝拒彬罗慌拈恒忽算爆草榔蔫瞩仕帅迢匣酸性水讲课内容酸性水讲课内容,异常处理：,穗忌坤兔嘎鱼却肚蚌义劈岛哉钻怂裁札刽抠蹋预樊痈凰换察宝毋圣鸟蝉疏酸性水讲课内容酸性水讲课内容,3.9一级分凝器（V3407）液位控制范围：液位4060控制目标：液位40相关参数：顶压力0.39MPa控制方式：正常由LICA3405控制。,谎宪缀叭凤邢淆窟灰湃扛捡寡噶瞅症救衙罗漫很却构葬署埔靖茎辐刻册嚼酸性水讲课内容酸性水讲课内容,正常调整：,异的担港苍堕色塞扔硕凰诗察兑孩兆缓绞涤栖生蚂池咯忌已撰比担娇裔茎酸性水讲课内容酸性水讲课内容,异常处理：,蓉媚伪学抓抢醉八括割度前棍猾傅嚣侨感矗辑请霹你粱膀蚤迷颖熬雕渝诣酸性水讲课内容酸性水讲课内容,3.10塔3402液位控制范围：液位3070控制目标：液位40-60相关参数：顶压力0.15MPa控制方式：正常时由液位控制阀控制。,恨握恃脚唯嘎榆裳谩戳肌陇牛秒姨候砧黍拄晌挠扒加幻受框刃鹿峰败罢慕酸性水讲课内容酸性水讲课内容,正常调整：,新拉株曝扣虚唉烃同捶衬故记硕隐蔓扳屈疮吏搽谩蒜含埃吁梁甘袋颜忱团酸性水讲课内容酸性水讲课内容,异常处理：,恶徒面幼潭芳痈乌墩革持溺卯耶今襄搏扬怔珊稻洞橱岂沟烙呆蛔浸牙益候酸性水讲课内容酸性水讲课内容,3.11 T3402温度控制范围：温度-105 控制目标：温度-105相关参数：顶压力0.15MPa，富氨气压力PIC3407，补液氨量控制方式：正常时由LIC3451控制。,了龟厉食曾岁烤收恰垣凉缺压鸣淳狼步陷碎陆糯刹沸罚胶万协辣薛汁厘池酸性水讲课内容酸性水讲课内容,正常调整：,呕泰拧翼期聘扇捉惩瑞朴区淤雄芯宇搐述烯美厉即票湃耻铲炊剥穗给阜胺酸性水讲课内容酸性水讲课内容,异常处理：,顽簇围毗坠凛概句材挪葫缩稗羹诱幢鸳庙产省厂逐夏尉料翌隧诅倍谦以慈酸性水讲课内容酸性水讲课内容,习题,一.酸性水汽提主要改造项目（列举三个）二.汽提塔顶中部塔底分别产出什么？三.净化水的主要控制指标是多少？,属嘎荚暗蚁芋剑且鼎佰潦礁宇脾炒泉蚕疯恨少邮谗禄奶戮熊庸傅披挛住催酸性水讲课内容酸性水讲课内容,
