c6140普通车床故障维修案例.docx

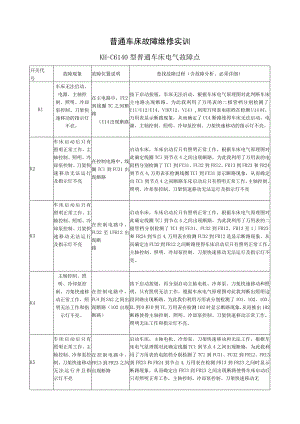

普通车床故障维修实训KH-C6140型普通车床电气故障点开关代号故障现象故障位置说明查找故障过程（含故障分析、必须详细）Kl车床无法启动，电源、主轴控制、照明、冷却泵控制、刀架快速移动的指示灯不亮。在主电路中，FU2到线圈TC之间断路（U14出现断路）按下启动按钮，车床无法启动，根据车床电气原理图对此判断车床主电路出现断路。为此我利用了万用表的二极管档分别检测了Ull>U12>Ul4、VlKVl2、V14）,利用万用表电阻档在检测U14时，万用表显示断路现象，从而确定了U14断路使得车床无法启动，电源、主轴控制、照明、冷却泵控制、刀架快速移动的指示灯不亮。K2车床启动后只有照明正常工作，主轴控制、照明、冷却泵控制、刀架快速移动无法运行及指示灯不亮在控制电路中，线圈TCl到FU31出现断路启动车床，车床启动后只有照明正常工作，根据车床电气原理图对此确定线圈TCl到节点4之间出现断路，为此我利用了万用表的电阻档分别检测了TCl到FU31、FU32到FRl2、FRl3到FR23和FR24到节点4,万用表在检测线圈TCl到FU31显示断路现象，从而确定出TC1到节点4之间断路车床启动后只有照明正常工作，主轴控制、照明、冷却泵控制、刀架快速移动无法运行及指示灯不亮K3车床启动后只有照明正常工作，主轴控制、照明、冷却泵控制、刀架快速移动无法运行及指示灯不亮在控制电路中，FU32至UFRl2出现断路启动车床，车床启动后只有照明正常工作，根据车床电气原理图对此确定线圈TCl到节点4之间出现断路，为此我利用了万用表的二极管档分别检测了TCI到FU31、FU32到FRI2、FRI3至1FR23和FR24到节点4,万用表在检测FU32到FRl2是显示断路现象，从而确定出FU32到FRl2之间断路使得车床启动后只有照明正常工作，主轴控制、照明、冷却泵控制、刀架快速移动无法运行及指示灯不亮。K4主轴控制、照明、冷却泵控制、刀架快速移动正常工作，照明无法工作和指示灯不亮。在控制电路中，FU4到SA2之间出现断路（102出现断路）按下启动按钮，再分别启动主轴电机、冷却泵、刀架快速移动和照明，只有照明无法工作，根据车床电气原理图对此我判断出照明这段回路出现断路。为此我们利用万用表分别检测了101、102、103、EL到0和0到TC,万用表在检测102时显示断路现象，从而推出102断路使得主轴控制、照明、冷却泵控制、刀架快速移动正常工作，照明无法工作和指示灯不亮。K5车床启动后只有照明正常工作，主轴控制、冷却泵控制、刀架快速移动无法运行并且指示灯不亮在控制电路中，FRl3到FR23之间出现断路启动车床，主轴电机、冷却泵、刀架快速移动和无法工作，根据车床电气原理图对此确定线圈TC1到节点4之间出现断路，为此我利用了万用表的电阻档分别检测了TCl到FU31、FU32到FRl2、FRl3到FR23和FR24到节点4,万用表在检测FRl3到FR23之间时显示断路现象。从而确定出FRl3到FR23之间出现断路使得车床启动后只有照明正常工作，主轴控制、冷却泵控制、刀架快速移动无法运行并且指示灯不亮K6车床启动后只有照明正常工作，主轴控制、冷却泵控制、刀架快速移动无法运行及指示灯不亮在控制电路中，FR2到节点4出现断路启动车床，主轴电机、冷却泵、刀架快速移动和无法工作，根据车床电气原理图对此确定线圈TCI到节点4之间出现断路,为此我利用了万用表的二极管档分别检测了TCl至UFU31、FU32至UFRl2、FRl3至JFR23和FR24到节点4,万用表在检测FR24到节点4时显示断路现象，从而确定FR2到节点4出现断路使得车床启动后只有照明正常工作，主轴控制、冷却泵控制、刀架快速移动无法运行及指示灯不亮。K7车床启动后，主轴电机指示灯不亮并且电机无法运行，在控制电路中，节点4到SBl之间出现断路启动车床，主轴电动机无法工作，其他设备正常工作，根据车床电气原理对此判断节点4到KMI发生断路，为此利用万用表分别对节点4到SBl、SBI到SB2、SB2到KMl进行检测，万用表在检测节点4到SBI时显示断路现象，从而确定节点4到SBl之间出现断路使得车床启动后，主轴电机指示灯不亮并且电机无法运行。K8车床启动后，主轴电机指示灯不亮并且电机无法运行。在控制电路中，交流接触器KMl常开触点和节点5出现断路启动车床，冷却泵、刀架快速移动和照明都正常工作，只有闭合SB2主轴电机才能工作，根据车床电气原理图对此我判断与SB2并联的KMl常开触点之间发生断路，为此我检测了KMl到节点5和KMI到节点6,万用表在检测KMl到节点5时显示断路现象，从而推出KMl到节点5出现断路使得车床启动后，主轴电机指示灯不亮并且电机无法运行。K9车床启动后，主轴电机指示灯不亮并且电机无法运行。交流接触器在控制电路中，KMl常开触点和节点6出现断路启动车床，冷却泵、刀架快速移动和照明都正常工作，只有闭合SB2主轴电机才能工作，根据车床电气原理图对此我判断与SB2并联的KMl常开触点之间发生断路，为此我们检测了KMl到节点5和KMl到节点6,万用表在检测KMl到节点6时显示断路现象，从而推出KMl到节点6出现断路使得车床启动后，主轴电机指示灯不亮并且电机无法运行。KlO车床启动，主轴电机的指示灯和电机都无法运行并且冷却泵也无法工作。在控制电路中，SB2到KM1（交流接触器线圈）出现断路启动车床，刀架快速移动和照明都正常工作，主轴电机无法工作，根据车床电气原理图对此我判断节点4到KMl出现断路。为此我检测了节点4到SBl、SBI到SB2、SB2到6（KMl）,万用表在检测SB2到6（KM1）时显示断路现象，从而确定SB2到6（KMl）出现断路使得车床启动，主轴电机的指示灯和电机都无法运行并且冷却泵也无法工作。Kll车床启动后，冷却泵的指示灯和电机都无法运行。在控制电路中，节点4到SAl出现断路启动车床，主轴电机、刀架快速移动和照明都正常工作，冷却泵无法工作，根据车床电气原理图对此我判断节点4到KM2（交流接触器线圈）出现断路，为此我分别检测了节点4到SAl、SAl到KM1、KM1（交流接触器常开触点）到KM2,万用表在检测节点4到SAl时显示断路现象，从而确定节点4到SAl出现断路使得冷却泵的指示灯和电机都无法运行。K12车床启动后，冷却泵的指示在控制电路中，KMl（常启动车床，主轴电机、刀架快速移动和照明都正常工作，冷却泵无法工作，根据车床电气原理图对此我判断节点4到灯和电机都无法运行。开触点）到KM2（交流接触器线圈）出现断路KM2（交流接触器线圈）出现断路，为此我分别检测了节点4到SAl、SAI到KM1、KM1（交流接触器常开触点）到KM2,万用表在检测KMI（常开触点）到KM2（交流接触器线圈）是显示断路现象，从而确定KMl（常开触点）到KM2（交流接触器线圈）出现断路使得冷却泵的指示灯和电机都无法运行。K13车床启动后，冷却泵的指示灯和电机都无法运行。在控制电路中，SAI到KMl（常开触点）出现断路启动车床，冷却泵无法工作，根据车床电气原理图对此我判断节点4到KM2（交流接触器线圈）出现断路，为此我分别检测了节点4到SAI、SAI到KM1、KMI（交流接触器常开触点）到KM2,只有SAl到KMl（常开触点）使得万用表无法正常工作，从而检测出SAl到KMl（常开触点）出现断路。K14车床启动后，刀架快速移动电动机和指示灯无法运行。在控制电路中，SB3到KM3之间出现断路启动车床，刀架快速移动无法工作，根据车床电气原理图对此我判断节点4到KM3出现断路，为此我分别检测节点4至1SB3和SB3到KM3,万用表在检测SB3到KM3时显示断路现象，从而确定SB3到KM3出现断路使得车床启动后，刀架快速移动电动机和指示灯无法运行。K15车床启动后，快速移动指示灯会亮，但M2（快速移动电动机）无法工作。在主电路中，KM3至1V3出现断路启动车床，主轴电机、冷却泵和照明都正常工作，按下SB3刀架快速动电动机（M2）无法工作，KM3根据车床电气原理图对此我判断电动机三相电源没有接通,为此我利用万用表对U14到KM3、V14到KM3、W14到KM3、KM3到U3、KM3到V3、KM3到W3进行检测,万用表在检测KM3到V3时显示断路现象。从而确定KM3到V3出现断路使得车床启动后，快速移动指示灯会亮，但M2（快速移动电动机）无法工作。
