C-BUS软件使用说明书.doc

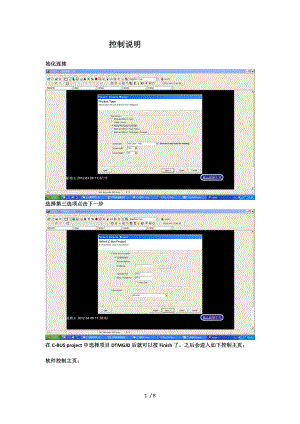

控制说明始化连接选择第三选项点击下一步在C-BUS project中选择项目DTMGJD后就可以按Finish了。之后会进入如下控制主页；软件控制主页：状态显示栏状态显示栏用于查看是否连接到C-BUS网络，上图显示为无连接状态，如需连接点击导航栏options下的connnect To C-BUS选项，如如下图所示连接成功后，状态显示栏会出现ok等字样。这个时候就可以进入主页进展控制了。值得注意的是：在控制页里面要执行相关动作时候是要鼠标右键执行，左键双击为编辑。如连接不成功如此需选择连接方式方法如下点击后出现如如下图页面在VIA SERIAL PORT里选择连接方式点击OK好。下面我们右击进入控制主页来看一下主页的内容主页包括进入各个楼层的控制，以与右下角的返回首页的选项。我们就拿第一层来做个介绍吧。其他层的都类似，右击进入一层控制页按钮后。如如下图所示状态指示灯这里包含了一层的全开全关，以后大厅和前厅的各个不同的模式。根据实际情况进展操作即可。上图中白色按钮即为状态指示灯。相对应的灯如果亮的情况下按钮为红色，灭的时候为白色；下面介绍一下对模式的修改；首先选择你要修改的模式左键双击，如此会出现如下；导航栏第一个选项visual properties是用来更改模式的名称，现在是模式一，如想更改成影音模式或宴会模式等便于分辨，如此从这进展修改，点击C-BUS选项就会出现如上图所示。在大厅模式一右边点击Edit/Add就是对这个场景的编辑了。点击后会出现如如下图；选取相关的场景，如下拉到大厅模式一，双击或者点中后选择右边edit选项。出现如下所示；左边是网络中已有的地址，右边是场景需要用到的地址，如果没有的话从左边点击进展添加。添加进去后选中你要操作的地址点击上方scene ponents来实现你要的效果。如想要实现这路开就点击ON，关选OFF。如果这个地址是控接在调光器上的可调光灯具，如此可选择相对应的百分度来进展调光。设置好后点击右下角OK选项。进展保存后。连接C-BUS网络进展试验；软件控制介绍到此就告一段落了。下面介绍定制控制。定时控制连接过程和软件一样。就不多说了。首先说一下如果修改定时时间吧。打开软件后，在导航栏有一个像小钟表的图标点击它既可；后会出现如如下图所示；在hours里改成你要改的时间。点击OK进展保存既可。下面是比拟关键的传程序了。把你的电脑和逻辑编程模块连接起来。后选择软件上方的Transfor下的Transfor project to unit选项既可传程序了。8 / 8
