creo3.0_破面修补详细教程.doc

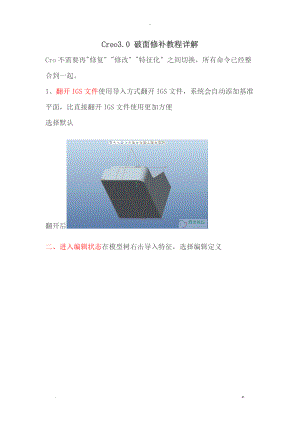

-Creo3.0 破面修补教程详解 Cro不需要再"修复"修改"特征化之间切换，所有命令已经整合到一起。1、 翻开IGS文件使用导入方式翻开IGS文件，系统会自动添加基准平面，比直接翻开IGS文件使用更加方便选择默认翻开后二、进入编辑状态在模型树右击导入特征，选择编辑定义在工具栏选择如下命令，即可进入编辑窗口编辑窗口的工具栏3、 自动修复进入模型的时候，发现"修复命令不可用。这是因为模型树内，发现有"曲面103在模模型树外面选中该图元，然后将其拖至原件118内部然后发现工具栏上的"修复命令已经可以使用了单击该命令，系统会自动修复曲面的局部小破面这里我们讲下查找零件内间隙的方法输入相应的值，既可以查找零件内满足条件的间隙单击"关闭退出，可以看到间隙特征已经被高亮选中，此时使用"间隙/薄片命令确定完成后，再次使用修复命令可以自动修复该处间隙四、自定义间隙修复使用"间隙/薄片命令，添加下列图的间隙然后单击"修复，即可完成该处破面的修补五、使用移动顶点修复将图中红色局部的顶点移至粉红色局部，即可完成破面修补在移动的过程中，系统会自动捕捉临近的顶点自此次IGS破面就修复完毕，确认完成，在模型树中选中该执行，执行实体化命令，可以将该曲面转为实体勾选确认，我们使用截面来观察，可以发现该造型已经转换为实体零件6、 使用替换边修复7、 如下列图，使用替换边，即使用目的变现有或自己建立，替换掉现在存在的边到达修改的效果。我们介绍使用自己建立的方式同样可以采用草绘曲线的方式选中需要投影的平面，此时UV曲线的命令已经可以使用，按下列图操作确认时，系统弹出了故障，分别是这是因为曲线和平面的夹角太小，不能争取投影，我们可以适当更改曲线的形状，重新投影使用移动顶点命令修改，然后重新投影，不会发生错误。选着刚刚需要投影的三条边，使用替换命令选择刚刚投影的边，完成替换，修补完毕修补后效果七、曲面修剪修剪下列图的曲面，完成破面修复选中需要修剪的曲面选择修剪命令选取修剪链，完成破面修补同样以下局部可以按照次方法去除八、使用边界混合使用混合命令修复下列图的破面选定方法如下同样以下曲面可以依照此法修复. z.
