IGBT驱动电路原理与保护电路.doc

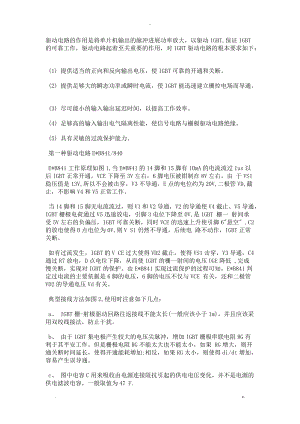

-驱动电路的作用是将单片机输出的脉冲进展功率放大，以驱动IGBT.保证IGBT的可靠工作，驱动电路起着至关重要的作用，对IGBT驱动电路的根本要求如下： (1) 提供适当的正向和反向输出电压，使IGBT可靠的开通和关断。 (2) 提供足够大的瞬态功率或瞬时电流，使IGBT能迅速建立栅控电场而导通。 (3) 尽可能小的输入输出延迟时间，以提高工作效率。 (4) 足够高的输入输出电气隔离性能，使信号电路与栅极驱动电路绝缘。 (5) 具有灵敏的过流保护能力。 第一种驱动电路E*B841/840 E*B841工作原理如图1,当E*B841的14脚和15脚有10mA的电流流过1us以后IGBT正常开通，VCE下降至3V左右，6脚电压被钳制在8V左右，由 于VS1稳压值是13V,所以不会被击穿，V3不导通，E点的电位约为20V,二极管VD,截止，不影响V4和V5正常工作。 当14脚和15脚无电流流过，则V1和V2导通，V2的导通使V4截止、V5导通，IGBT栅极电荷通过V5迅速放电，引脚3电位下降至0V,是IGBT 栅一 射间承受5V左右的负偏压，IGBT可靠关断，同时VCE的迅速上升使引脚6"悬空.C2的放电使得B点电位为0V,则V S1仍然不导通，后续电 路不动作，IGBT正常关断。 如有过流发生，IGBT的V CE过大使得VD2截止，使得VS1击穿，V3导通，C4通过R7放电，D点电位下降，从而使IGBT的栅一射间的电压UGE降低 ,完成慢关断，实现对IGBT的保护。由E*B841实现过流保护的过程可知，E*B841判定过电流的主要依据是6脚的电压，6脚的电压不仅与VCE 有关，还和二极管VD2的导通电压Vd有关。 典型接线方法如图2,使用时注意如下几点： a、 IGBT栅-射极驱动回路往返接线不能太长(一般应该小于1m)，并且应该采用双绞线接法，防止干扰。 b、 由于IGBT集电极产生较大的电压尖脉冲，增加IGBT栅极串联电阻RG有利于其平安工作。但是栅极电阻RG不能太大也不能太小，如果 RG增大，则开通关断时间延长，使得开通能耗增加;相反，如果RG太小，则使得di/dt增加，容易产生误导通。 c、 图中电容C用来吸收由电源连接阻抗引起的供电电压变化，并不是电源的供电滤波电容，一般取值为47 F. d、 6脚过电流保护取样信号连接端，通过快恢复二极管接IGBT集电极。 e、 14、15接驱动信号，一般14脚接脉冲形成局部的地，15脚接输入信号的正端，15端的输入电流一般应该小于20mA,故在15脚前加限流 电阻。 f、 为了保证可靠的关断与导通，在栅射极加稳压二极管。 第二种 M57959L/M57962L厚膜驱动电路 M57959L/M57962L厚膜驱动电路采用双电源(+15V,-10V)供电，输出负偏压为-10V,输入输出电平与 TTL电平兼容，配有短路/过载保护和 封闭性短路保护功能，同时具有延时保护特性。其分别适合于驱动1200V/100A、600V/200A和1200V/400A、600V/600A及其 以下的 IGBT.M57959L/M57962L在驱动中小功率的IGBT时，驱动效果和各项性能表现优良，但当其工作在高频下时，其脉冲前后沿变的较差，即信 号的最大传输宽度受到限制。且厚膜内部采用印刷电路板设计，散热不是很好，容易因过热造成内部器件的烧毁。 日本三菱公司的M57959L集成IGBT专用驱动芯片它可以作为600V/200A或者1200V/100A的IGBT驱动。其最高频率也达40KHz,采用双电源 供电(+15V和-15V)输出电流峰值为±2A,M57959L有以下特点： (1) 采用光耦实现电器隔离，光耦是快速型的，适合20KHz左右的高频开关运行，光耦的原边已串联限流电阻，可将5V电压直接加到输入 侧。 (2) 如果采用双电源驱动技术，输出负栅压比拟高，电源电压的极限值为+18V/-15V,一般取+15V/-10V.  s以下。 (4) 具有过流保护功能。M57962L通过检测IGBT的饱和压降来判断IGBT是否过流，一旦过流，M57962L就会将对IGBT实施软关断，并输出过 流故障信号。 (5) M57959的内部构造如下图，这一电路的驱动局部与E*B系列相仿，但是过流保护方面有所不同。过流检测仍采用电压采样，电路特 点是采用栅压缓降，实现IGBT软关断， 防止了关断中过电压和大电流冲击;另外，在关断过程中，输入控制信号的状态失去作用，既保护关 断是在封闭状态中完成的。当保护开场时，立即送出故障信号，目的是切断控制信号，包括电路中其它有源器件。 第三种 2SD315A集成驱动模块集成驱动模块采用+15V单电源供电，内部集成有过流保护电路，其最大的特点是具有平安性、智能性与易用性。2SD315A能输出很大的峰 值电流(最大瞬时输出电流可达±15A)，具有很强的驱动能力和很高的隔离电压能力(4000V)。2SD315A具有两个驱动输出通道，适合于驱 动等级为1200V/1700V极其以上的两个单管或一个半桥式的双单元大功率IGBT模块。其中在作为半桥驱动器使用的时候，可以很方便地 设置死区时间。2SD315A内部主要有三大功能模块构成，分别是LDI(LogIC To Driver Interface,逻辑驱动转换接口)、IGD(Intelligent Gate Driver,智能门极驱动)和输入与输出相互绝缘的DC/DC转换器。当外部输入PWM信号后，由LDI进展编码处理，为保证信号不受外界条件的 干扰，处理过的信号在进入IGD前需用高频隔离变压器进展电气隔离。从隔离变压器另一侧接收到的信号首先在IGD单元进展解码，并把 解码后的PWM信号进展放大(±15V/±15A)以驱动外接大功率IGBT.当智能门极驱动单元IGD内的过流和短路保护电路检测到IGBT发生过 流和短路故障时，由封锁时间逻辑电路和状态确认电路产生相应的响应时间和封锁时间，并把此时的状态信号进展编码送到逻辑控制单 元LDI.LDI单元对传送来的IGBT工作状态信号进展解码处理，使之在控制回路中得以处理。为防止2SD315A的两路输出驱动信号相互干扰 ,由DC/DC转换器提供彼此隔离的电源供电。2SD315使用时考前须知：a、工作模式驱动模块的模式选择端MOD外接+15V电源，输入引脚RC1和RC2接地，为直接工作模式。逻辑控制电平采用+15V,信号输入管脚InA、InB连 接在一起接收来自单片机电阻和100pF的电容，这样产生的死区时间大约是500ns.b、端口VL/Reset这个端子是用来定义具有施密特性质的输入InA和InB的，使得输入在2/3VL时开通，在I/3 VL时作为关断信号。当PWM信号是TTL电平时， 该端子连接如图3-5所示，当输入InA和InB信号为15V的时候，该端子应该通过一个大约1K左右的电阻连接到+15V电源上，这样开启和关 断电压分别应该是lov和5V.另外，输入UL/Reset端还有另外的功能：如果其接地，则逻辑驱动接口单元l.DI001内的错误信息被去除。c、门极输出端门极输出G*端子接电力半导体的门极，当SCALE驱动器用15V供电的时候，门极输出土15V.负的门极电压由驱动器内部产生。使用如图3-6 构造的电路可以实现开通和关断的速度的不一样，增加了用户使用的灵活性。d、布局和布线驱动器应该尽可能近的和功率半导体放在一起，这样从驱动器到电力晶体管的引线就会尽可能的短，一般来说驱动器的连线尽量不要长 过10厘米。同时一般要求到集电极和发射极的引线采用绞合线，还有可以在IGBT的门极和发射极之间连接一对齐纳稳压二极管(1518V) 来保护IGBT不会被击穿。驱动模块的模式选择端MOD外接+15V电源，输入引脚RC1和RC2接地，为直接工作模式。逻辑控制电平采用+15V,信号输入管脚 InA、InB连 接在一起接收来自单片机的脉冲信号，进展同步控制。2SD315A的SO1和SO2两只管脚外接三极管和光耦用来向单片机输出两输出通道的 工作状态，其输出端构造皆为集电极开路输出，可以通过外接上拉电阻以适用于各种电平逻辑。在管脚SO1、SO2和电源之间，以及Viso* 和LS*之间加发光二极管进展故障指示。正常情况下SO1和SO2输出皆为高电平，上电后D3和D4先亮，延时几秒后熄灭，同时D8和D15发亮。当检测到故障信号时，SO1和SO2的输出电平被拉低到地，即D3和D4发亮，同时D8和D15闪烁。2SD315A是通过监测 UCE(sat)来判断回路是否 短路和过流，当检测到一路或两路发生过流现象时，检测电路会把异常状态回馈到驱动模块，驱动模块内部会产生一个故障信号并将它 锁存，锁存时间为1s,在这段时间内，驱动模块不再输出信号，而是将两组IGBT及时关断予以保护。同时，状态输出管脚SO1和SO2的高电平 被拉低，光耦TLP521导通，两路状态信号通过或门74LS32送给单片机。为防止因关断速度太快在IGBT的集电极上产生很高的反电动势，在 门极输出端采用如图3.11所示的电路构造实现开通和关断速度的不同。开通时门极电阻，二极管采用快恢 复型，这样就使关断速度下降到平安水平。这是一张缩略图，点击可放大。按住CTRL,滚动鼠标滚轮可自由缩放IGBT短路失效机理IGBT负载短路下的几种后果(1) 超过热极限：半导体的本征温度极限为250，当结温超过本征温度，器件将丧失阻断能力，IGBT负载短路时，由于短路电流时结温升 高，一旦超过其热极限时，门级保护也相应失效。(2) 电流擎住效应：正常工作电流下，IGBT由于薄层电阻Rs很小，没有电流擎住现象，但在短路状态下，由于短路电流很大，当Rs上的压降 高于0.7V时，使J1正偏，产生电流擎住，门级便失去电压控制。(3) 关断过电压：为了抑制短路电流，当故障发生时，控制电路立即撤去正门级电压，将IGBT关断，短路电流相应下降。由于短路电流大， 因此，关断中电流下降率很高，在布线电感中将感生很高的电压，尤其是在器件内封装引线电感上的这种感应电压很难抑制，它将使器件 有过电流变为关断过电压而失效IGBT过流保护方法(1) 减压法：是指在故障出现时，降低门级电压。由于短路电流比例于外加正门级电压Ug1,因此在故障时，可将正门级电压降低。(2) 切断脉冲方法：由于在过流时，Uce电压升高，我们利用检测集电极电压的方法来判断是否过流，如果过流，就切断触发脉冲。同时尽 量采用软关断方式，缓解短路电流的下降率，防止产生过电压造成对IGBT的损坏。单端式RCD关断缓冲吸收电路在开关过程中，如果没有缓冲吸收电路的保护，器件容易同时承受高电压大电流，造成PN结温度上升，容易损坏。. z.
